本案例根据客户提供的医疗设备基座转轴图纸进行工艺拆解。零件材料为304不锈钢，结构由圆形法兰、中心台阶孔、长圆柱轴段、M25×1.5外螺纹以及侧向孔槽组成，常用于医疗设备定位基座、旋转支撑模块或传动连接单元。此类零件虽然外形不大，但法兰孔系、轴段同轴度、螺纹稳定性和侧孔方向均会影响装配手感与设备运行精度，因此加工过程需要兼顾刚性、表面质量与三坐标检测验证。
一、零件结构与应用要求

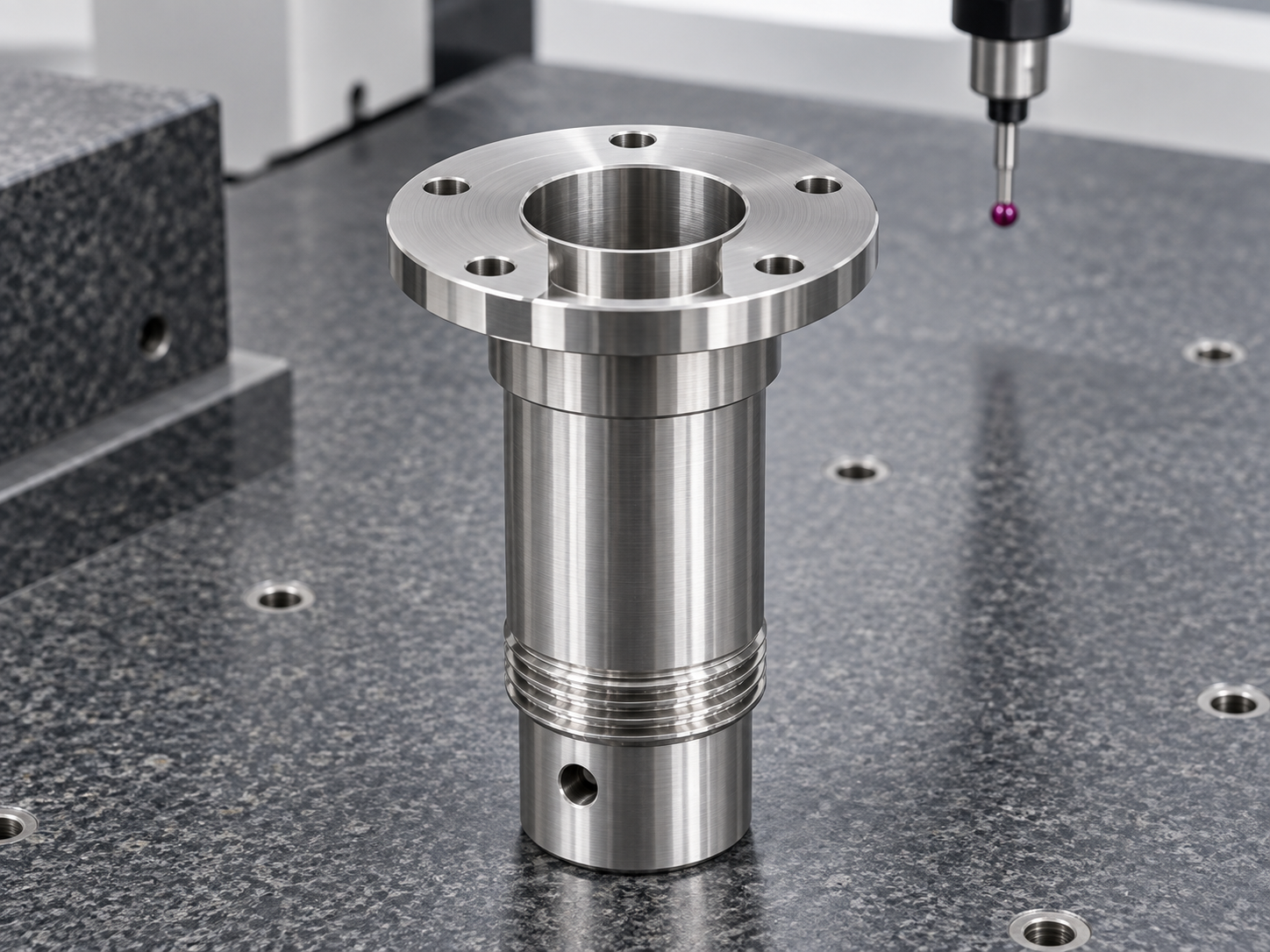

图纸显示该基座转轴带有Ø50左右法兰盘，法兰面上分布多处小孔，中心位置为台阶孔与凸台结构，下端为较长轴体并包含外螺纹。医疗设备中，这类转轴通常承担重复定位和连接承载作用，既要保证安装面贴合，又要避免螺纹端装配时出现偏摆。304不锈钢具有耐腐蚀和清洁环境适应性，但切削过程中容易加工硬化，刀具刃口、冷却和排屑必须稳定控制。
二、法兰孔系与基准建立

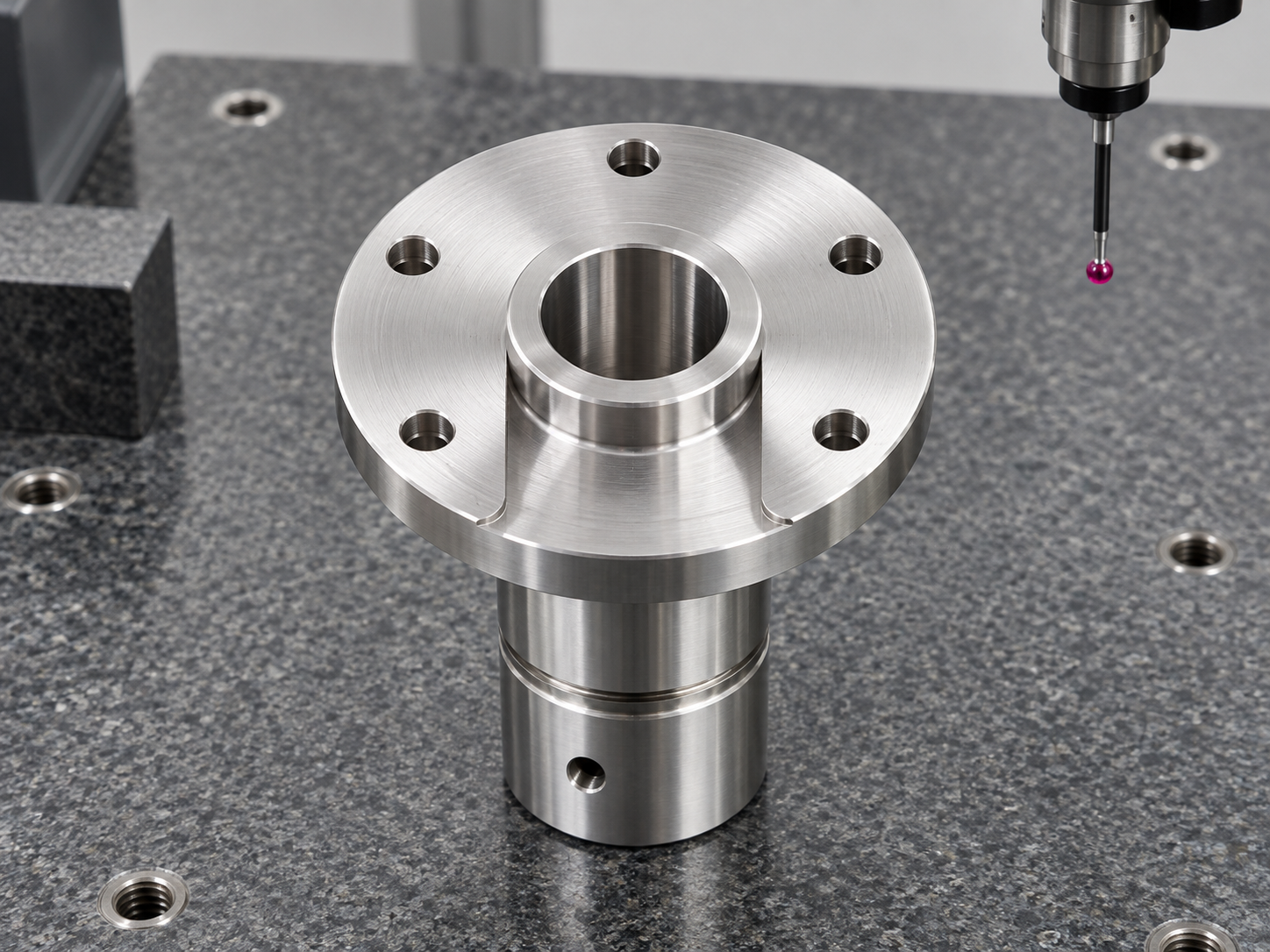

加工时建议先以棒料或预成形坯料完成外圆、端面和中心孔粗精车，建立可靠的轴向基准。随后在加工中心上以中心孔和端面定位，完成法兰孔系钻削。孔位加工重点在于分度准确、孔口无翻边、沉孔或通孔边缘无毛刺。对于医疗设备装配件，小孔边缘毛刺容易刮伤配合件或影响清洁，因此孔加工后应安排显微去毛刺和统一倒角。
三、螺纹、侧孔与同轴度控制

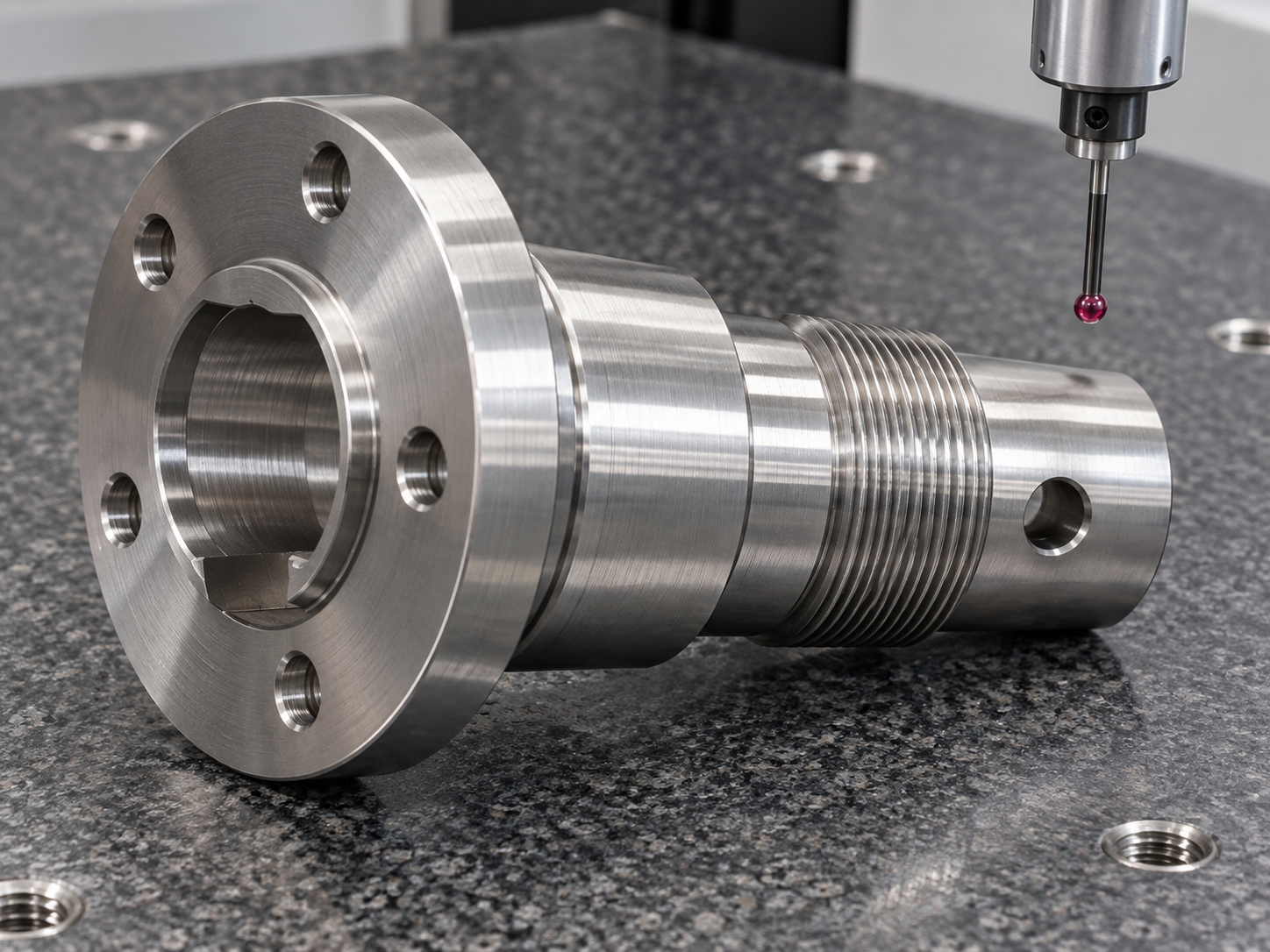

M25×1.5外螺纹建议在精车外圆后加工，螺纹前后的退刀槽和倒角要保持圆滑过渡，避免装配起牙卡滞。侧向Ø4孔和槽位属于方向性特征，应在二次装夹时用专用软爪或V形定位块限制角向误差，并在试件阶段确认孔轴线与主轴基准的位置关系。长轴段尺寸可采用分段余量控制，避免一次切削过大导致热变形。
四、检测与交付控制
首件检测可采用三坐标检测台复核端面垂直度、轴段同轴度、孔距和孔位度；螺纹部分使用环规或螺纹综合量规确认通止状态。批量加工时建议记录关键刀具寿命，尤其是304材料的钻头、螺纹刀和精车刀片，防止后段批次出现孔口拉毛或螺纹牙型不清。零件清洗后需检查内孔、侧孔及法兰小孔是否残留切屑。
五、加工难点总结
该零件的难点不在单一尺寸，而在多基准特征之间的关系控制：法兰端面决定安装贴合，长轴段决定旋转基准，螺纹决定锁紧可靠性，侧孔槽位决定后续连接方向。采用车铣复合或车削加加工中心的组合工艺，可以减少重复找正，并提升一致性。
FAQ
1、304基座转轴适合小批量定制吗？
适合。可先做首件确认，再根据检测报告优化刀具和夹具。
2、法兰孔位如何保证一致？
通过中心基准定位、加工中心分度钻孔，并用三坐标检测孔距和位置度。
3、M25细牙螺纹容易出现什么问题？
常见问题是起牙毛刺、牙型拉伤和通止规不稳定，需要控制刀具磨损和切削液。
4、侧孔加工为什么要控制角向？
侧孔通常与装配方向有关，角向偏差会影响连接件安装和锁紧位置。
5、交付前需要做哪些外观检查？
重点检查孔口、槽口、螺纹端和内孔边缘，确保无毛刺、无划伤、无残屑。
