本案例围绕一件用于医疗设备旋转支撑模块的304不锈钢轴承挡圈1展开。该零件为大直径薄壁环形结构，内外圆、端面高度、侧向M3孔和倒角之间存在较强的相互影响。医疗设备中的旋转机构要求运行平稳、装配无刮伤、清洁无残屑，因此挡圈加工不仅要关注尺寸合格，更要控制薄环变形、孔口毛刺和端面垂直度。
一、零件结构与使用场景

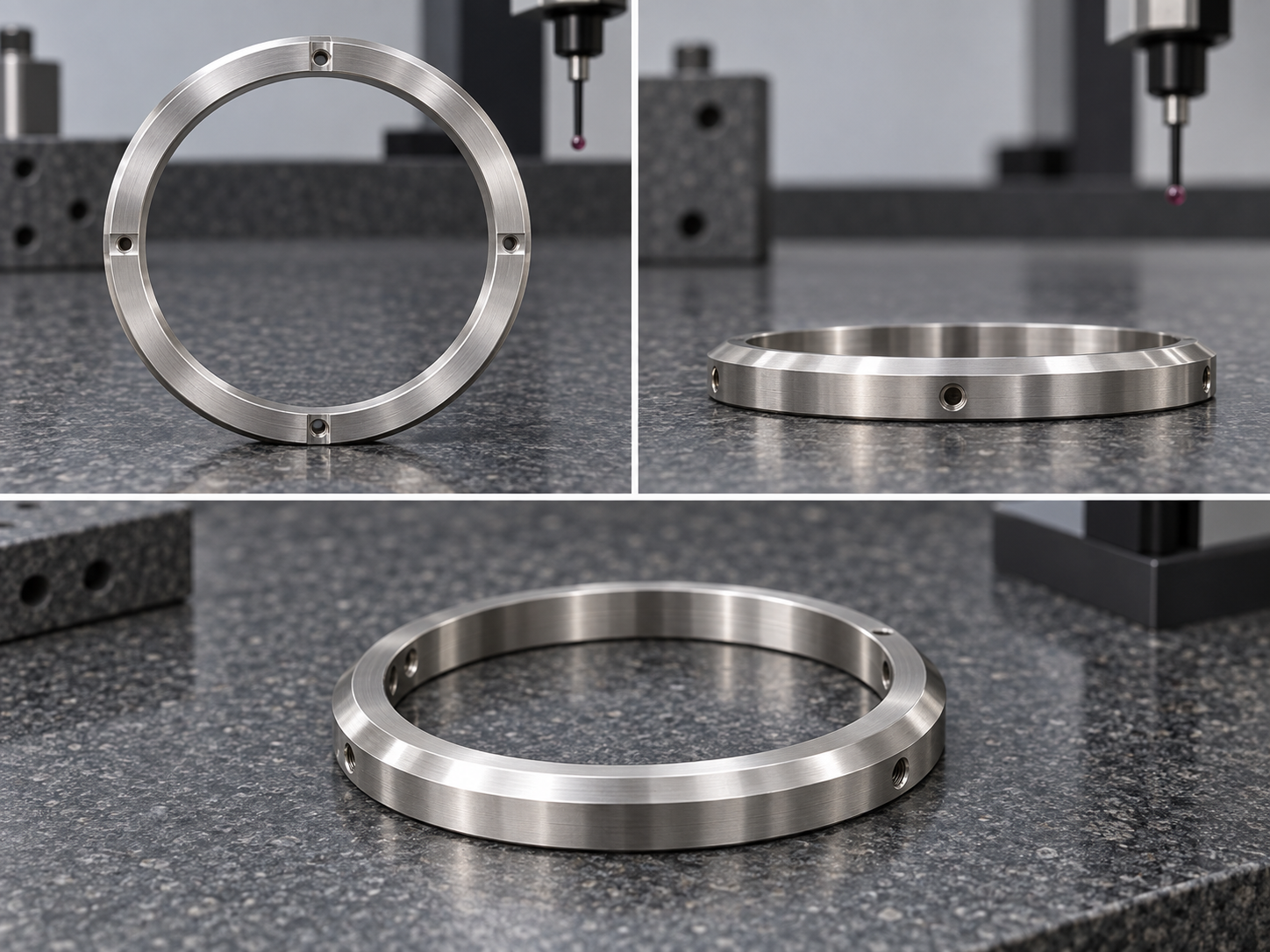

轴承挡圈1整体呈薄壁圆环形，外径较大、壁厚较薄，中间为贯穿内孔，局部带有较大倒角和侧向M3螺纹孔。它通常用于医疗检测、影像、样本处理或小型旋转平台中的轴承压紧与限位。304不锈钢耐腐蚀、稳定性好，但加工时容易产生粘刀和毛刺，薄环还容易受装夹力影响而变形。工艺上需要以端面和内孔作为重点基准，保证装配后轴承压紧均匀。
二、薄壁大环内外圆与端面控制
薄壁环件加工的核心是避免圆度和端面跳动超差。我们采用低夹紧力软爪定位，先粗加工释放应力，再进行精车内外圆和端面。端面垂直度直接影响轴承受力状态，如果端面存在微小倾斜，装配后可能出现局部预紧过大、旋转阻力增大或噪声升高。加工过程中需多次检测内孔尺寸、外圆圆度和端面平面度，确保每一批零件的装配状态一致。
三、侧向M3孔、倒角与毛刺处理
侧向M3孔位于环形侧壁，小孔加工前要确定角度和高度位置，避免钻孔时偏移到薄壁边缘。304材料攻牙后容易在孔口和内壁形成卷边，若残留在医疗设备内部，会影响装配清洁度和运动可靠性。我们在孔加工后进行孔口倒钝、螺纹检查和显微去毛刺；较大倒角区域则采用稳定刀路分层完成，避免一次切削导致振纹或塌边。
四、检测与清洁要求

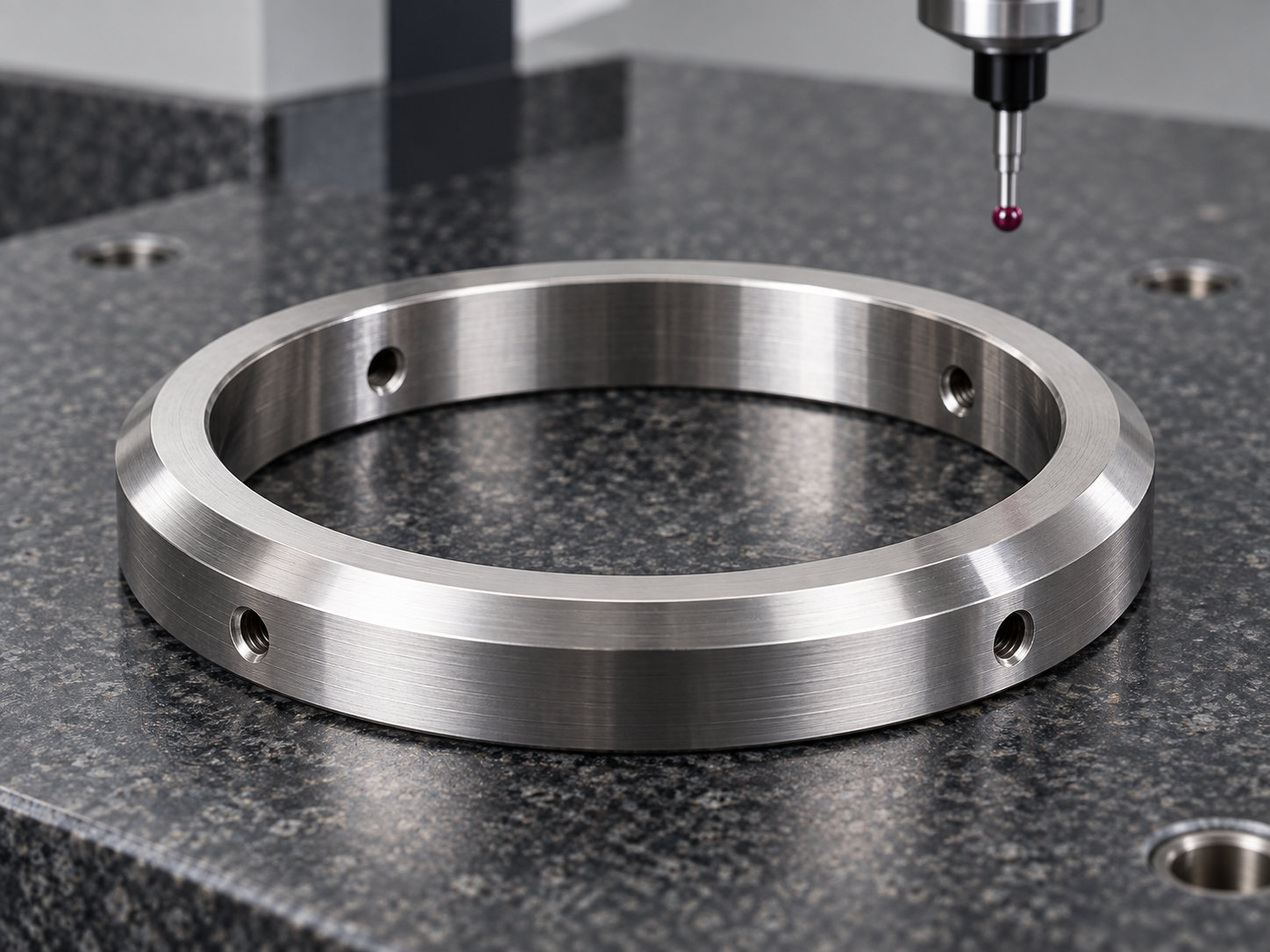

成品在三坐标检测台上复核内外圆、端面、侧孔位置和高度，同时配合通止规检查M3螺纹。清洗环节重点去除孔内切屑、倒角处残留油污和不锈钢细屑。医疗设备零件对外观和洁净度要求较高，发货前会检查无明显划伤、压痕、锐边和残屑，保证后续装配顺畅。
五、案例总结
该304轴承挡圈1案例的重点是“薄壁不变形、孔口无毛刺、端面稳定”。通过软爪装夹、分步加工、侧孔定位、显微去毛刺和三坐标复核，可以让挡圈在医疗旋转支撑模块中保持稳定压紧与长期可靠运行。
FAQ
1. 304不锈钢挡圈加工难点是什么？
主要是薄壁变形、粘刀毛刺、端面跳动和侧向小孔位置控制。
2. 轴承挡圈为什么要控制端面垂直度？
端面垂直度会影响轴承预紧均匀性，关系到旋转阻力和运行噪声。
3. 侧向M3孔如何保证质量？
通过角向定位、短钻引孔、分步攻牙、通止规检查和孔口去毛刺保证。
4. 薄壁环件如何减少装夹变形？
采用软爪或专用夹具，降低夹紧力，并通过粗精分开释放应力。
5. 是否可以按医疗设备图纸定制不锈钢环件？
可以，可根据材料、孔位、公差、表面处理和清洁要求制定工艺。
