本案例根据抱闸块图纸编写。零件材料为304不锈钢，外形为紧凑型圆角方块结构，中部有精密圆孔，侧面设有螺纹孔和夹紧槽，图纸对垂直度、平行度及基准关系有较高要求。此类抱闸块可用于医疗设备中的小型制动、夹持、限位或调节机构，零件尺寸虽小，但中心孔与侧向螺纹孔的关系会影响夹紧力传递和机构运动稳定性。
一、零件结构与功能分析

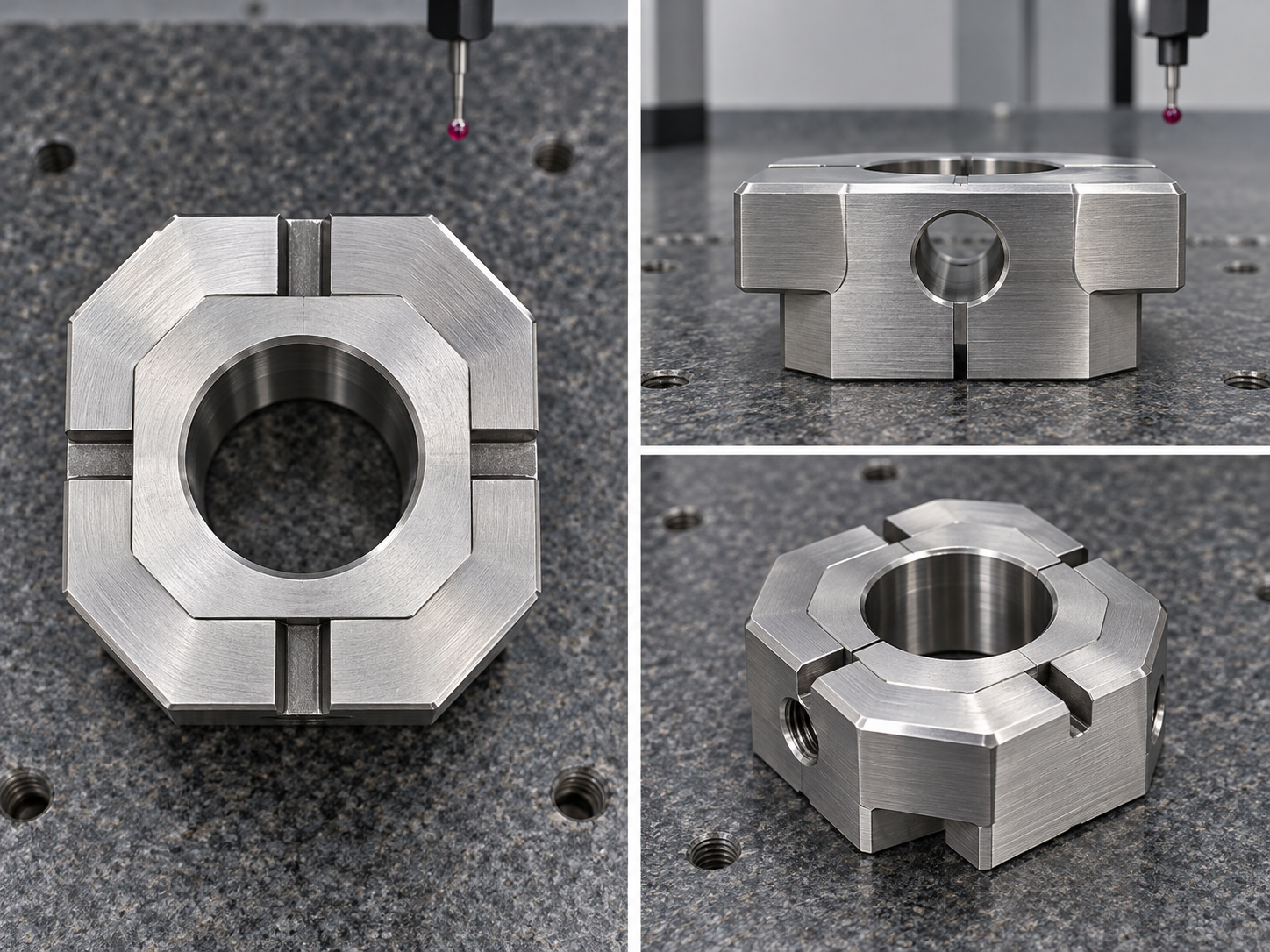

抱闸块主体外形带多处倒角和圆角，中间孔用于配合轴类或导向件，侧向M4螺纹孔用于锁紧。零件上下分型和夹紧槽设计要求加工后具备一定弹性和闭合一致性。304材料耐腐蚀，但小零件加工时容易因刀具磨损产生毛刺，尤其是螺纹孔口、槽底和中心孔交汇位置，需要在工艺中提前安排去毛刺路径。
二、中心孔与基准面加工
建议先加工两个主要端面和外形基准，再完成中心孔粗精加工。中心孔可采用钻孔、粗镗、精镗的方式，保证孔壁光洁度和尺寸稳定。图纸中的形位要求说明基准面与孔中心关系重要，因此装夹时应避免单边受力，必要时使用定制软爪或小型夹具定位。中心孔加工完成后，再以孔和端面作为后续槽、螺纹孔加工基准。
三、螺纹孔、夹紧槽与倒角控制

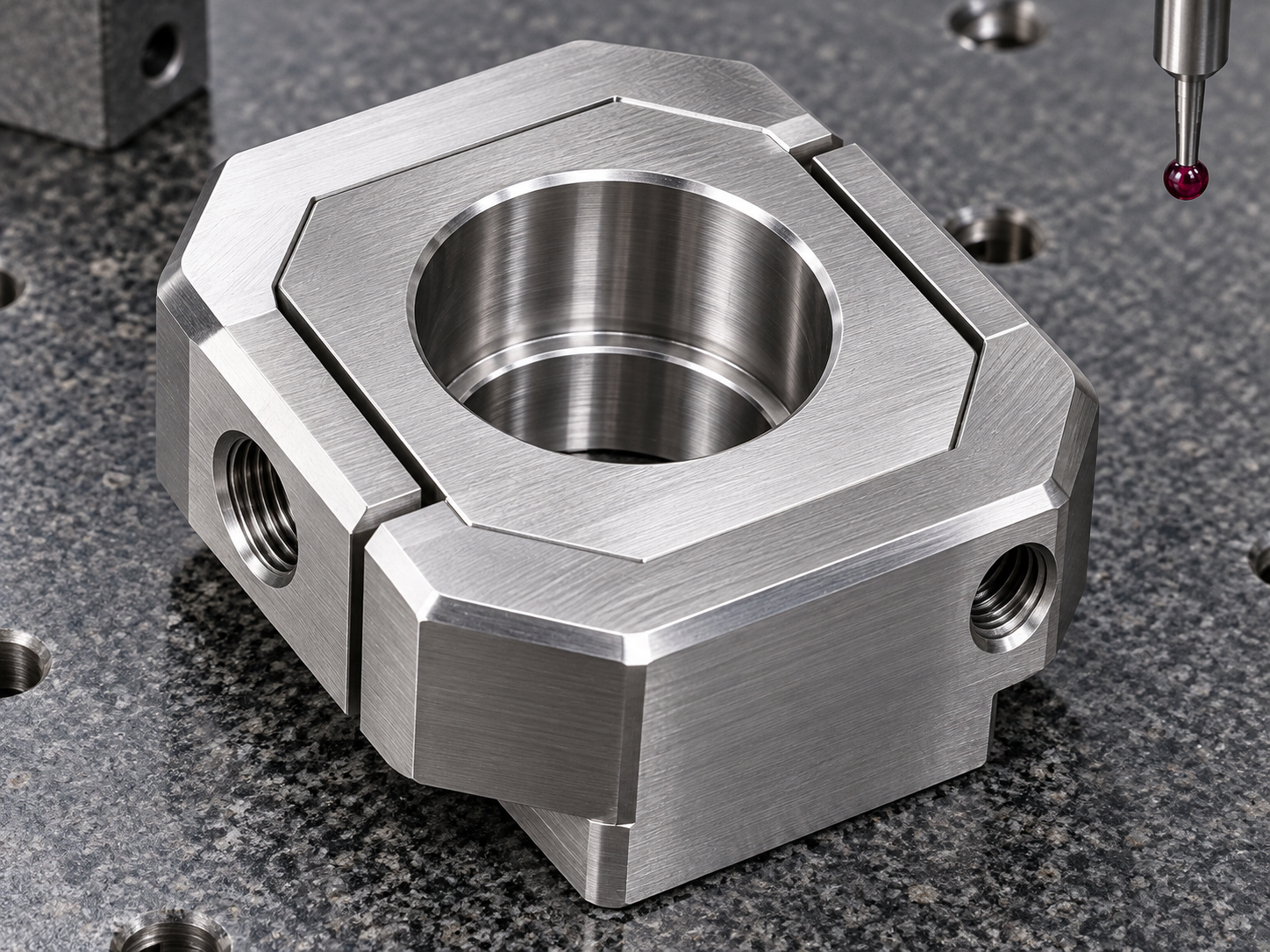

侧向螺纹孔加工要保证孔轴线与中心孔相交位置稳定，攻牙前的底孔尺寸和倒角要一致，避免M4螺纹牙型不完整。夹紧槽可采用立铣刀分层加工，槽底和槽口都要轻倒角，防止装配时划伤轴件。外形倒角既影响手感，也影响清洁死角，医疗设备零件通常要求无尖角、无残屑。
四、检测与装配验证
首件检测建议使用三坐标检测台复核中心孔位置、孔径、端面垂直度、平行度和槽宽。螺纹孔使用螺纹规确认通止状态，同时检查螺纹孔与中心孔交汇处是否残留毛刺。若客户提供配合轴，可增加装配试验，确认抱闸块锁紧后无明显偏摆、无卡滞。
五、案例总结
抱闸块加工的重点不是单纯外形，而是中心孔、侧孔、槽和基准面的综合关系。通过稳定装夹、精镗孔、分层铣槽、规范攻牙和显微去毛刺，可以提升医疗设备小型夹紧机构的可靠性。
FAQ
1、304抱闸块适合小批量加工吗？
适合，可先做首件检测，再批量复制夹具和刀具参数。
2、中心孔为什么建议精镗？
精镗可以提高孔径稳定性、圆度和孔壁光洁度。
3、螺纹孔毛刺如何处理？
攻牙前后进行轻倒角，并检查与中心孔交汇位置。
4、夹紧槽加工要注意什么？
要控制槽宽、槽底毛刺和两侧弹性变形，避免影响夹紧手感。
5、交付前需要做装配验证吗？
建议对关键配合孔进行试装，确认锁紧稳定且无刮伤。
