本案例根据抱闸轴图纸进行加工分析。零件材料为304不锈钢，整体为细长台阶轴结构，包含多段外径、肩位、窄槽、端部倒角以及一端扁位特征。图纸对若干外圆同轴度和尺寸公差有明确要求，适用于医疗设备中制动、定位、联动或微型传动模块。轴类零件加工时，外径尺寸并不难，难点在于多段外圆之间的同轴关系、肩位端面质量以及扁位加工后的装配方向一致性。
一、零件结构与应用场景

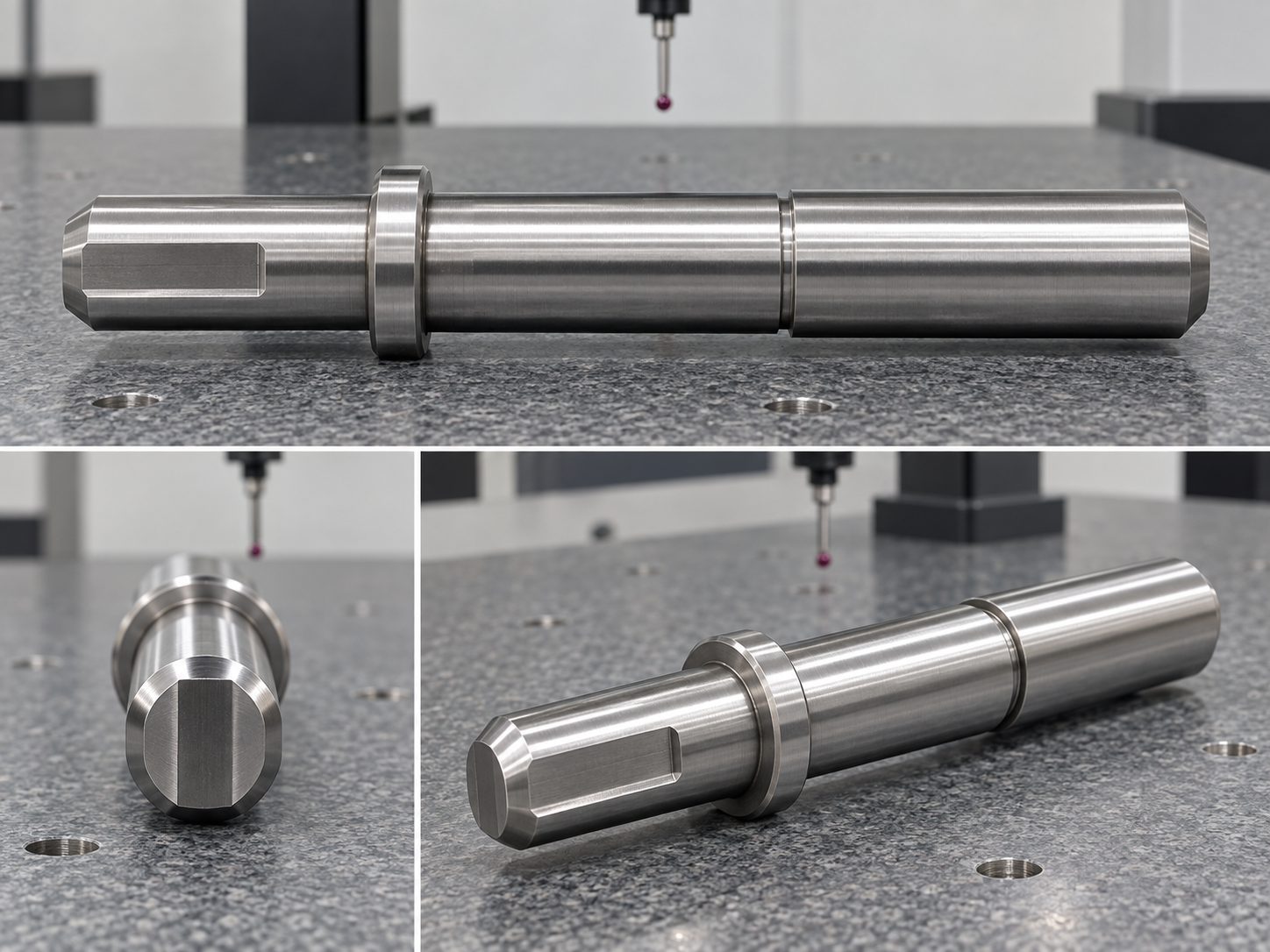

抱闸轴由细长圆柱段、台阶肩位和端部扁位组成，一端需要与抱闸块或锁紧机构配合，另一端可能用于支撑或传递旋转动作。304不锈钢具备良好耐腐蚀性，适合医疗设备洁净环境，但长轴加工中易受热变形和切削振动影响，因此要控制装夹伸出长度、刀具锋利度和精加工余量。
二、台阶外圆与同轴度控制
建议采用数控车床完成主要外圆、肩位和端面加工。粗车后保留均匀余量，精车时从统一基准连续完成多段外径，减少重复装夹造成的偏心。图纸中多处外圆同轴度要求较严，关键直径应在同一装夹中加工，必要时使用顶尖或跟刀架支撑，避免细长轴让刀。肩位端面需要保证贴合面平整，窄槽处不能产生尖锐毛刺。
三、端部扁位与倒角去毛刺

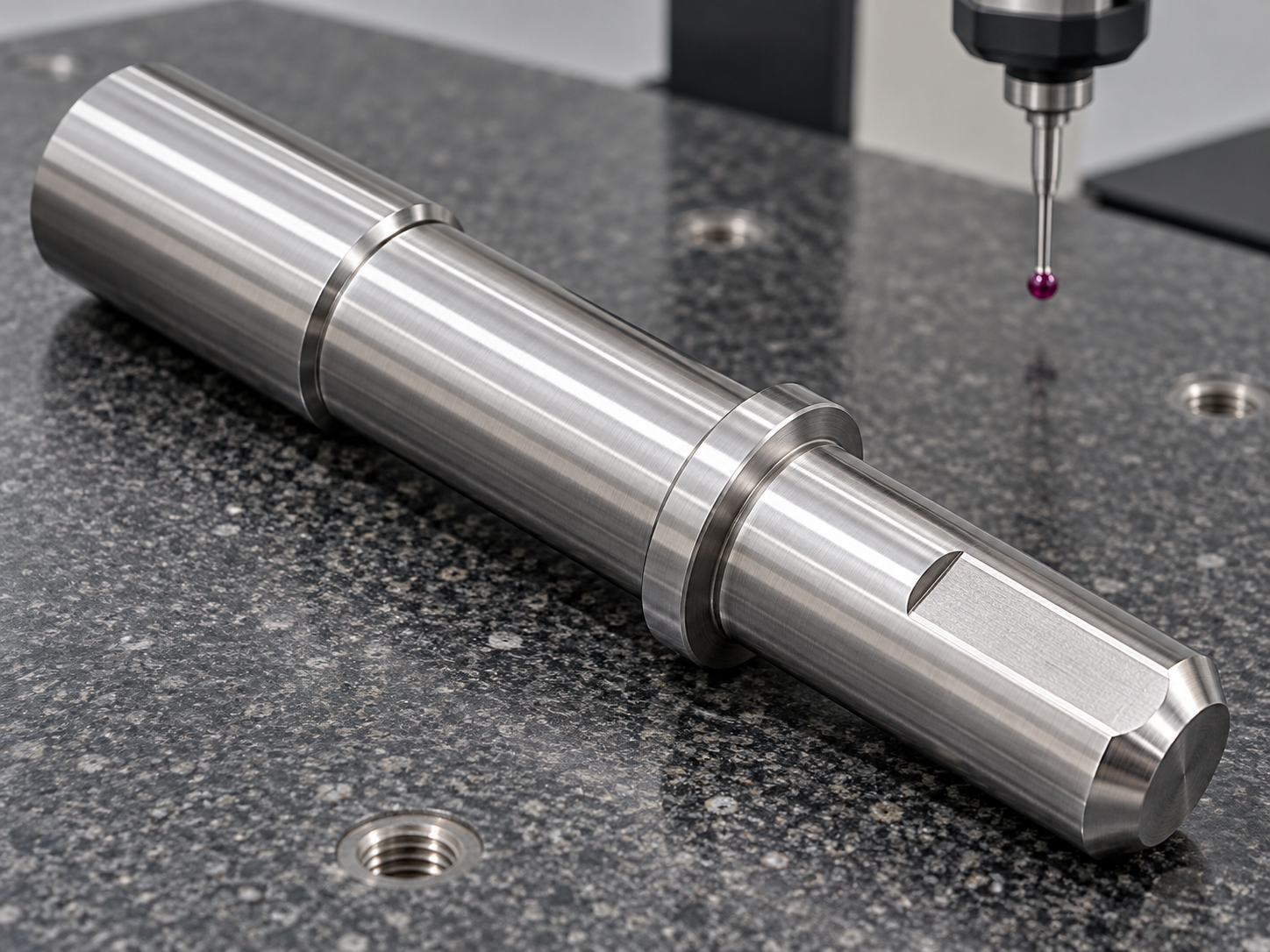

端部扁位可在车削后转入加工中心或车铣复合设备完成。扁位深度、长度和角向位置会影响后续装配方向，建议使用V形块或专用夹具定位主轴基准。扁位边缘需倒钝，避免安装时刮伤抱闸块内孔或锁紧件。所有端部倒角应保持一致，既提升装配手感，也减少清洁死角。
四、检测与过程控制
首件可使用三坐标检测台复核台阶位置、扁位方向和关键外径；外圆同轴度可结合圆度仪或V形块跳动检测。批量加工时，应记录精车刀具磨损状态，防止后续批次外径偏小或表面出现拉伤。清洗后重点检查槽底、肩位、扁位边缘和端面倒角是否有细小毛刺。
五、案例总结
304抱闸轴属于典型医疗设备精密轴类零件，关键在于同一基准下完成多段外圆加工，并把扁位、肩位和倒角作为装配相关特征统一控制。稳定的车削工艺配合三坐标检测，可以有效保证装配一致性。
FAQ
1、304抱闸轴加工难点是什么？
主要是多段外圆同轴度、细长轴让刀和端部扁位方向控制。
2、为什么建议同一装夹精车关键外径？
同一装夹可减少偏心误差，提高各台阶外圆的同轴一致性。
3、端部扁位如何保证方向？
通过V形块、定位销或专用夹具建立角向基准后加工。
4、轴类零件需要哪些检测？
通常检测外径、台阶长度、端面、同轴度、扁位尺寸和跳动。
5、医疗设备轴件外观有什么要求？
要求无毛刺、无拉伤、倒角均匀，清洗后无残屑和油污。
