本案例来自一件用于医疗设备传动与定位机构的304连杆固定轴。零件由圆形法兰、长轴段、中心通孔、外螺纹、侧向小孔和多处安装孔组成，既承担连接固定作用，也参与旋转或锁紧结构的同轴定位。医疗设备中的轴类连接件通常要求装配顺畅、运动稳定、边缘无毛刺，并且在清洁或消毒环境下保持良好的耐腐蚀性，因此材料、工艺顺序和检测方式都需要提前规划。
一、零件结构与医疗应用特点

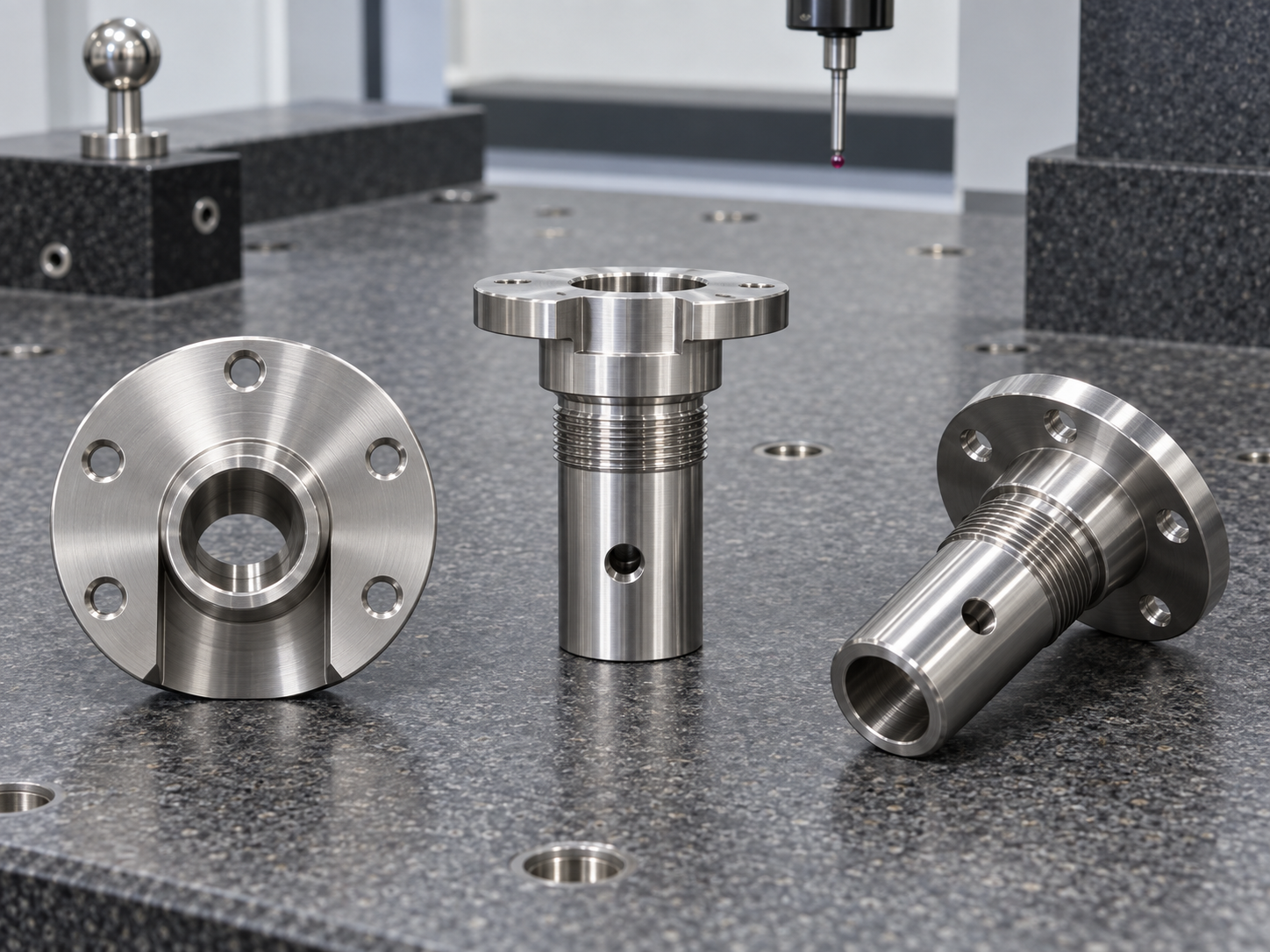

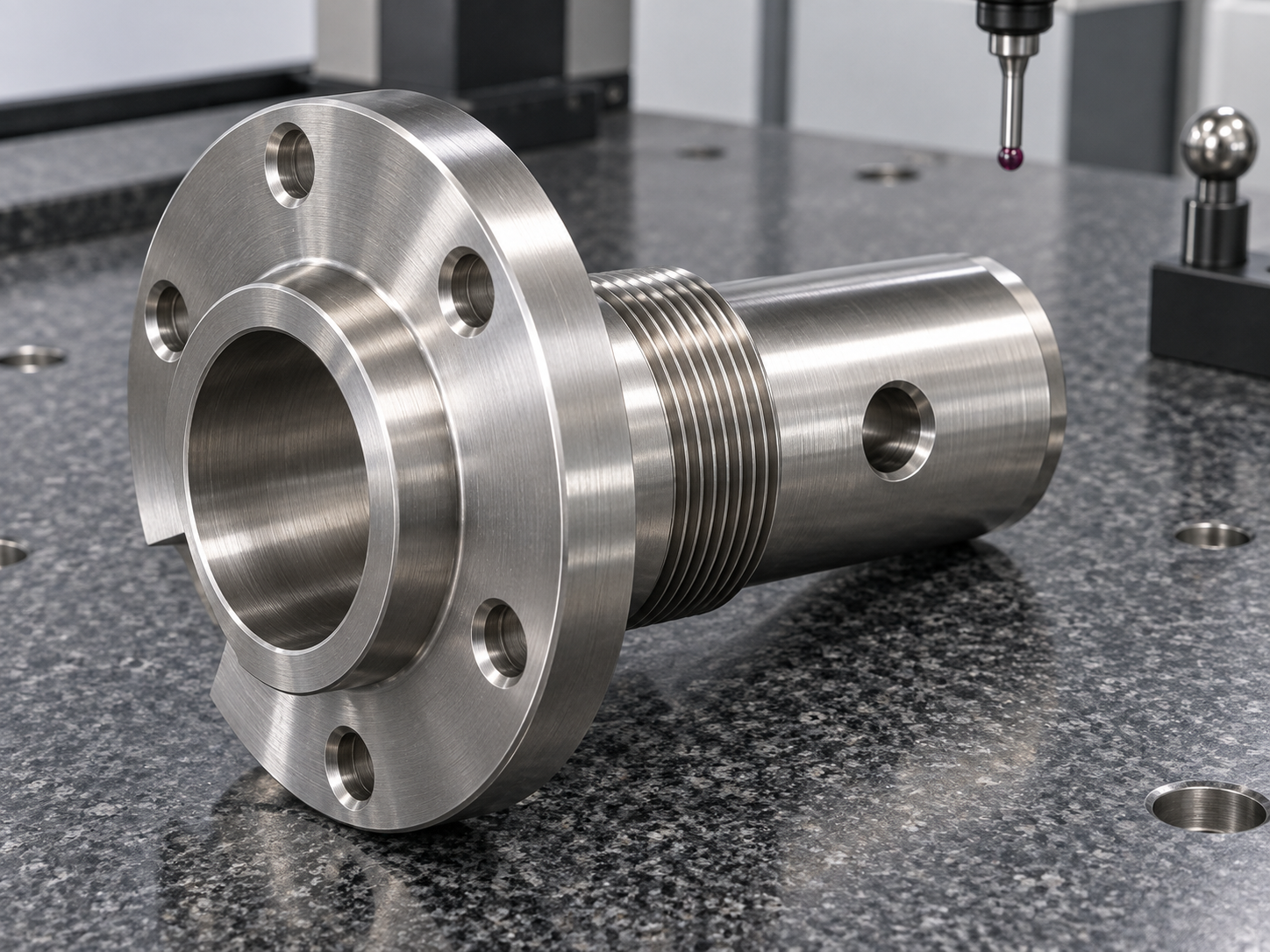

该连杆固定轴一端为法兰盘结构，法兰孔系用于与医疗设备支架或传动座连接；另一端为长圆柱轴段，中间带有通孔和台阶外圆，并配置外螺纹和侧向孔位。它可应用于医用检测设备、样本处理模块、手术辅助器械或自动化夹持单元中的连接定位位置。与普通轴套不同，该零件同时包含法兰孔系、轴向通孔和螺纹锁紧结构，加工时需要把端面、内孔和外圆统一到同一基准体系内，避免装配后出现偏摆、卡滞或锁紧不稳定。
二、法兰孔系与轴线同轴控制
法兰端面是该零件的主要装配面，孔系位置直接影响设备模块的安装角度。加工时通常先粗车外圆和中心孔，预留精加工余量，再以中心孔与端面建立基准，完成法兰外圆、端面台阶和安装孔加工。长轴段需要控制外圆跳动和内孔同轴，外螺纹区域则要保证牙型完整、端部倒角顺滑。对于法兰孔位，采用一次装夹完成孔系加工，可减少二次定位带来的角度偏差，保证装配螺钉能够均匀锁紧。
三、外螺纹、侧孔与去毛刺细节
外螺纹用于锁紧或限位，若螺纹根部有拉伤、毛刺或端面锐边，容易影响医疗设备的重复拆装。我们会在螺纹加工后检查通止配合，并对起牙端、退刀槽和孔口进行细致倒角。侧向小孔加工时要重点控制孔口翻边和内孔残屑，必要时采用反向去毛刺或专用微型刀具处理。304不锈钢韧性较高，加工中易产生粘刀和毛刺，因此刀具锋利度、冷却方式和切削参数需要稳定控制。
四、三坐标检测与清洁要求
成品使用三坐标检测台复核法兰端面、中心轴线、外圆台阶、孔系位置和侧孔方向。对于医疗设备用零件，检测不仅关注尺寸合格，还要关注表面状态和清洁度。孔内不能残留切屑，螺纹不能有披锋，法兰面不能有明显压痕。零件完成后可按客户要求进行超声波清洗、钝化或包装防护，确保交付后可以直接进入装配验证流程。
五、案例总结
该304连杆固定轴案例的关键在于“法兰稳定、轴线准确、螺纹顺畅、孔口无毛刺”。通过统一基准、粗精分开、一次装夹加工孔系、螺纹后处理和三坐标复核，可以满足医疗设备连接固定、转动定位和长期耐腐蚀使用的要求。
FAQ
1. 304连杆固定轴适合哪些医疗设备？
适合医用检测设备、样本处理模块、手术辅助夹具和自动化定位机构中的连接固定位置。
2. 法兰孔系为什么要一次装夹加工？
一次装夹可以减少孔位角度误差，让安装孔与中心轴线关系更稳定。
3. 外螺纹加工的重点是什么？
重点是牙型完整、锁紧顺畅、端部倒角合理，并避免螺纹根部毛刺。
4. 304不锈钢加工容易遇到什么问题？
304韧性高，容易粘刀和起毛刺，需要合理刀具、冷却和后处理。
5. 可以按医疗零件图纸定制类似固定轴吗？
可以，可根据图纸公差、材料、表面处理和检测要求制定加工方案。
