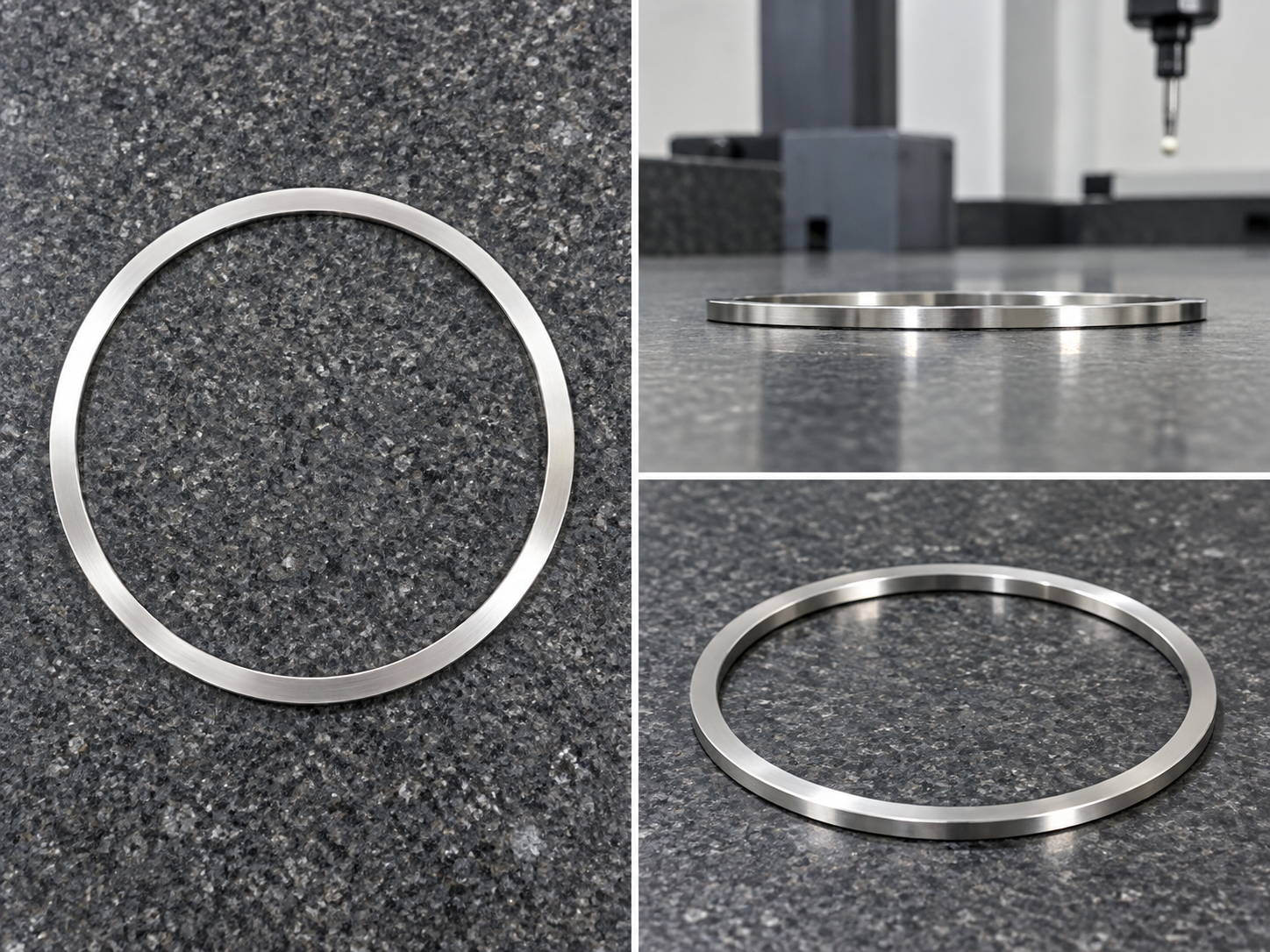

本案例根据客户提供的封环2图纸进行工艺拆解。零件材料为304不锈钢，整体为薄壁圆环结构，外径约66mm，内径约64mm，厚度约3mm，数量要求较多。图纸技术要求包含加工后去毛刺、尖角倒钝、表面镜面处理以及外表面电镀光亮。对于医疗设备用密封环或限位封环来说，零件看似简单，但圆度、平面度、表面洁净度和边缘倒钝质量会直接影响装配贴合、密封稳定和后续清洁维护。
一、零件结构与医疗设备应用
封环2属于典型薄环类零件，壁厚较小、截面窄，容易在装夹和切削中发生变形。医疗设备内部的密封、隔离、端面限位或外观封装位置，经常使用这类不锈钢薄环。304材料耐腐蚀、外观稳定，适合洁净环境，但切削时有加工硬化倾向，刀具不锋利或切削热过高都会造成毛边、拉伤和尺寸回弹。
二、薄壁圆环加工工艺
工艺上建议先采用管料或圆料预加工内外圆，再保留微量余量进行精车。为避免夹伤和椭圆变形，可采用软爪整圆夹持、端面压紧夹具或真空辅助定位。内外圆应尽量在同一装夹中完成，减少同轴误差。厚度方向精加工时要控制端面跳动，薄环翻面后需轻压定位，不能依赖大夹紧力修正平面。
三、镜面处理与电镀前控制
图纸要求表面镜面处理和外表面电镀光亮，因此机加工阶段就要减少深刀纹和局部压痕。镜面前需完成统一倒角和去毛刺，尤其是内外圆边缘，避免电镀后放大毛刺缺陷。抛光过程要保持圆环截面均匀，不能过度抛削导致外径或厚度超差。电镀前清洗要彻底，防止油污影响镀层附着。
四、检测与批量一致性

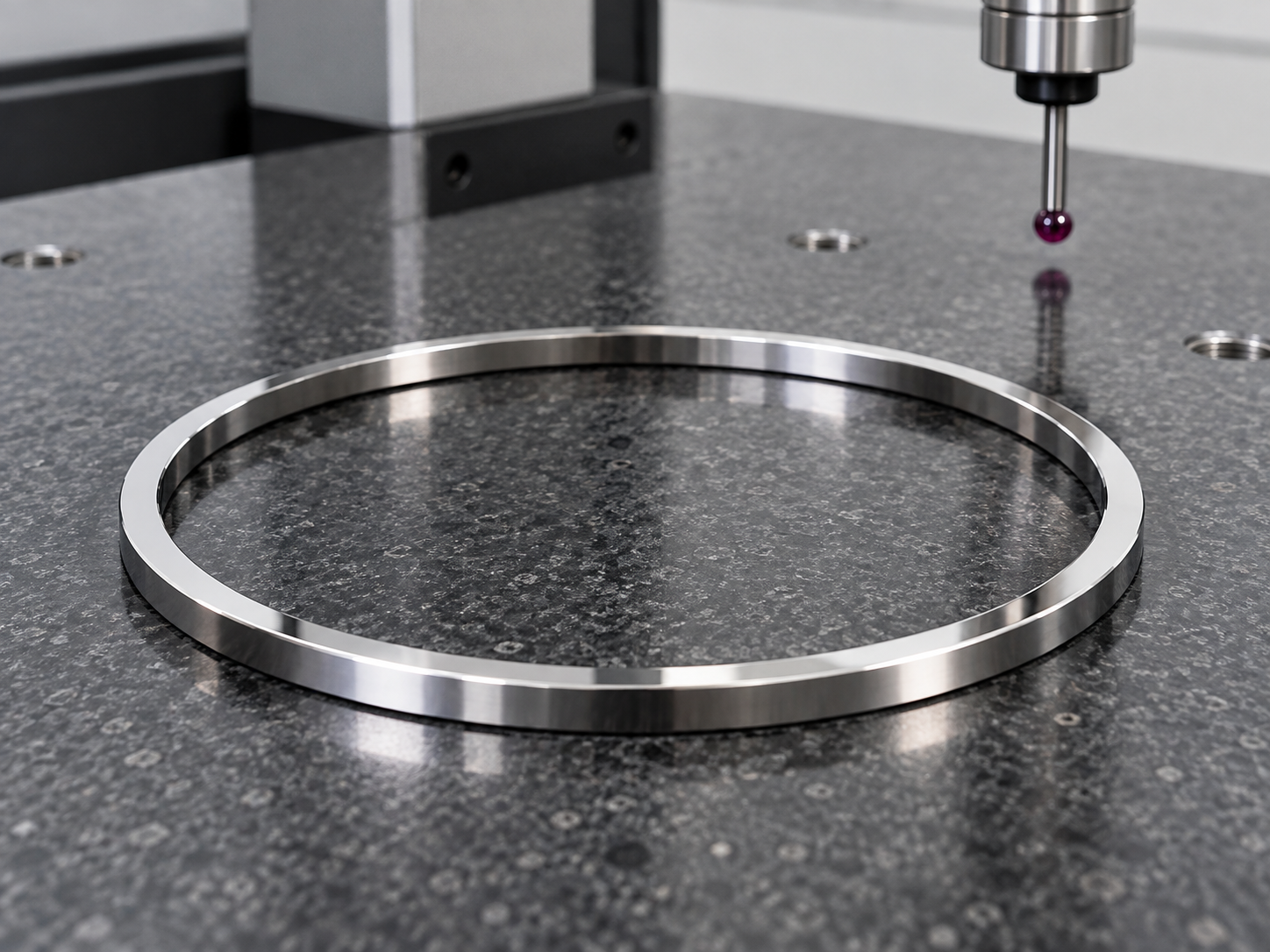

首件检测可使用三坐标检测台、圆度仪或影像测量设备复核外径、内径、厚度和平面状态。批量生产时建议增加专用通止规和厚度抽检，重点关注薄环因应力释放产生的椭圆。外观检查应在强光下观察镀层亮度、抛光纹路、边缘毛刺和磕碰伤，包装时单件隔离，避免金属环互相摩擦。
五、案例总结
304封环2的加工重点是“薄而不变形、亮而不失准、边缘无毛刺”。通过合理夹具、锋利刀具、低应力精车、细致抛光和镀前清洁，可以保证薄壁密封环在医疗设备中的装配稳定性和外观一致性。
FAQ
1、薄壁304封环加工难点是什么？
主要是装夹变形、圆度变化、端面不平和边缘毛刺控制。
2、为什么镜面处理前要控制刀纹？
深刀纹会增加抛光余量，可能导致尺寸变小或表面局部波纹。
3、电镀前需要做哪些处理？
需要去毛刺、清洗脱脂、检查表面压痕，并保持外表面洁净。
4、薄环适合批量加工吗？
适合，但需要专用软夹和过程抽检，保证批量圆度和厚度一致。
5、交付前如何检查外观？
重点检查镀层亮度、内外圆边缘、端面划伤和碰伤。
