一、零件背景：304不锈钢小自转轴用于医疗器械旋转支撑
本案例选取一款医疗器械用304不锈钢小自转轴。图纸显示，该零件为带法兰盘的精密轴类件，一端为圆形法兰，法兰上分布四个安装孔，中部有台阶外圆和局部铣扁让位结构，长轴段内部带贯通孔，端部还需要倒角和薄边处理。此类零件常用于医疗手柄、微创器械传动组件、诊断设备调节机构和小型旋转定位机构中，承担旋转支撑、安装定位、传递动作和限位连接作用。
小自转轴看起来只是一个细长轴件，但其功能位置往往与旋转手感、装配同轴和运动稳定性相关。法兰孔位影响锁紧位置，中心通孔影响配合间隙，台阶外圆影响定位基准，铣扁面则关系到防转、让位或传动配合。如果孔位偏移、轴段同轴不稳或边缘毛刺残留，容易造成装配卡滞、旋转跳动、锁紧不到位等问题。
二、结构特点：法兰四孔、长轴通孔与局部铣扁组合

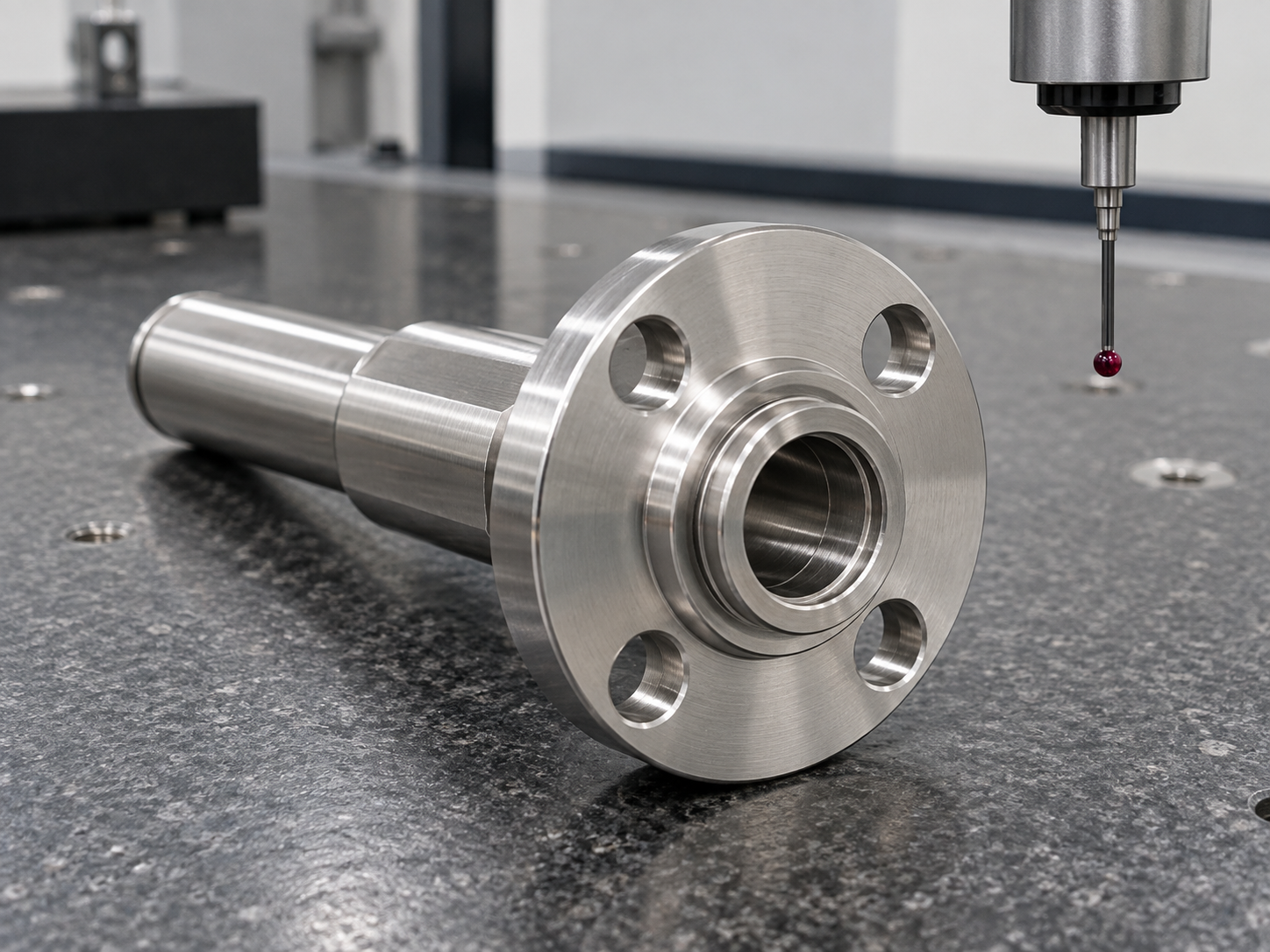

从图纸结构看，该零件的加工重点集中在三个方面：第一是法兰端面与安装孔，四个小孔需要保持分布均匀，孔口清洁，沉孔或台阶边缘不能有翻边；第二是长轴段内外圆，外径、内孔和端面台阶需要形成稳定的同轴关系；第三是靠近法兰处的铣扁让位面，加工后要保证两侧平面位置一致、过渡边缘顺滑，不能破坏轴向基准。
304不锈钢韧性较高，加工细长轴和小孔时容易出现刀纹、积屑瘤、孔口毛刺和薄壁变形。该零件还存在多处小倒角、小圆角和台阶面，若刀具状态或切削余量控制不当，端部内孔、法兰孔和铣扁边缘会产生细小毛刺，后续装配时可能划伤配合件或影响医疗器械清洁度。
三、加工方案：车削保证同轴，铣削完成孔位和平面
莱图加加工类似304不锈钢小自转轴时，会先进行图纸评审，确认材料、法兰直径、轴段外径、中心通孔、孔位分布、台阶长度、铣扁深度和表面粗糙度要求。工艺上通常先通过精密车削完成长轴外圆、内孔、端面台阶和法兰基准，再通过铣削或钻铣工序加工法兰四孔与局部铣扁面。
装夹方式需要兼顾细长轴刚性和法兰端定位。粗加工阶段控制余量均匀，精加工阶段采用锋利刀具和稳定切削参数，降低304不锈钢加工硬化风险。小孔加工后可结合倒角刀、微型毛刷、显微检查和手工修整，确保孔口、通孔内缘和铣扁交界处无明显毛刺。
四、检测控制：重点复核孔位、同轴度和端面台阶

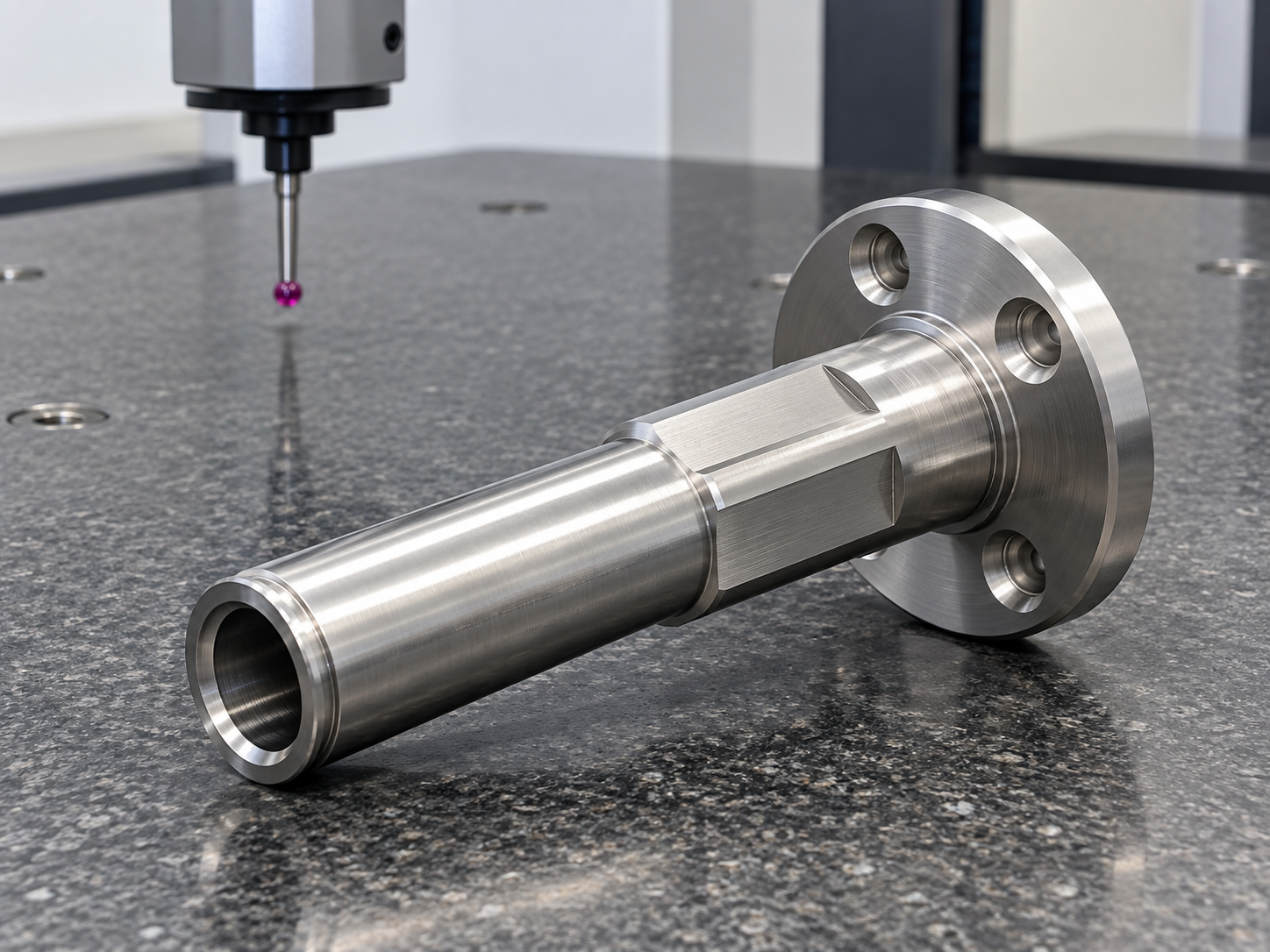

该小自转轴的检测重点包括法兰外圆、安装孔位置、中心通孔、长轴外径、端面台阶高度、轴向长度、铣扁面位置、端面跳动、内外圆同轴关系和表面粗糙度。莱图加会结合三坐标检测、投影仪、塞规、外径千分尺、高度规和外观放大检查，对功能尺寸和边缘质量进行复核。
医疗器械轴类件检测不能只看单个尺寸是否合格，还要看装配链中的综合状态。法兰孔位偏差会影响安装角度，内孔与外圆不同轴会带来旋转偏摆，铣扁面位置不一致会影响防转配合，端面毛刺则可能导致贴合不平。通过加工中巡检和终检复核，可以减少批量装配时出现松紧不一、异响或旋转阻滞的风险。
五、案例小结：小型不锈钢轴件要把同轴和毛刺做稳定
本案例中的医疗器械304不锈钢小自转轴，体现了小型轴类功能件的典型加工要求：长轴内外圆要同轴，法兰孔位要准确，台阶端面要稳定，铣扁让位要对称，所有孔口和边缘要彻底去毛刺。莱图加在此类零件加工中，会围绕图纸评审、工艺拆分、车铣复合加工、去毛刺、三坐标检测和防护包装建立过程控制，帮助客户获得适合医疗器械装配使用的不锈钢精密轴件。
FAQ：医疗304不锈钢小自转轴加工常见问题
1. 304不锈钢小自转轴常用于哪些医疗设备？
常用于医疗手柄、微创器械、诊断设备调节机构和小型旋转定位组件中的支撑、连接、限位和传动位置。
2. 此类法兰轴加工难点是什么？
难点主要在细长轴同轴控制、中心通孔加工、法兰四孔位置、铣扁面一致性和孔口细小毛刺处理。
3. 304不锈钢加工为什么容易产生毛刺？
304不锈钢韧性高、加工硬化明显，小孔、薄边和铣削交界处容易产生翻边，需要合理刀具和后处理配合控制。
4. 法兰孔位偏差会有什么影响？
孔位偏差会影响安装角度和锁紧位置，严重时会造成装配干涉、旋转偏摆或连接件受力不均。
5. 交付前通常检查哪些项目？
通常检查外径、内孔、总长、台阶高度、法兰孔位、铣扁面位置、同轴度、端面状态、倒角圆角、毛刺和表面划伤。
