项目背景：医疗设备握柄盖板零件

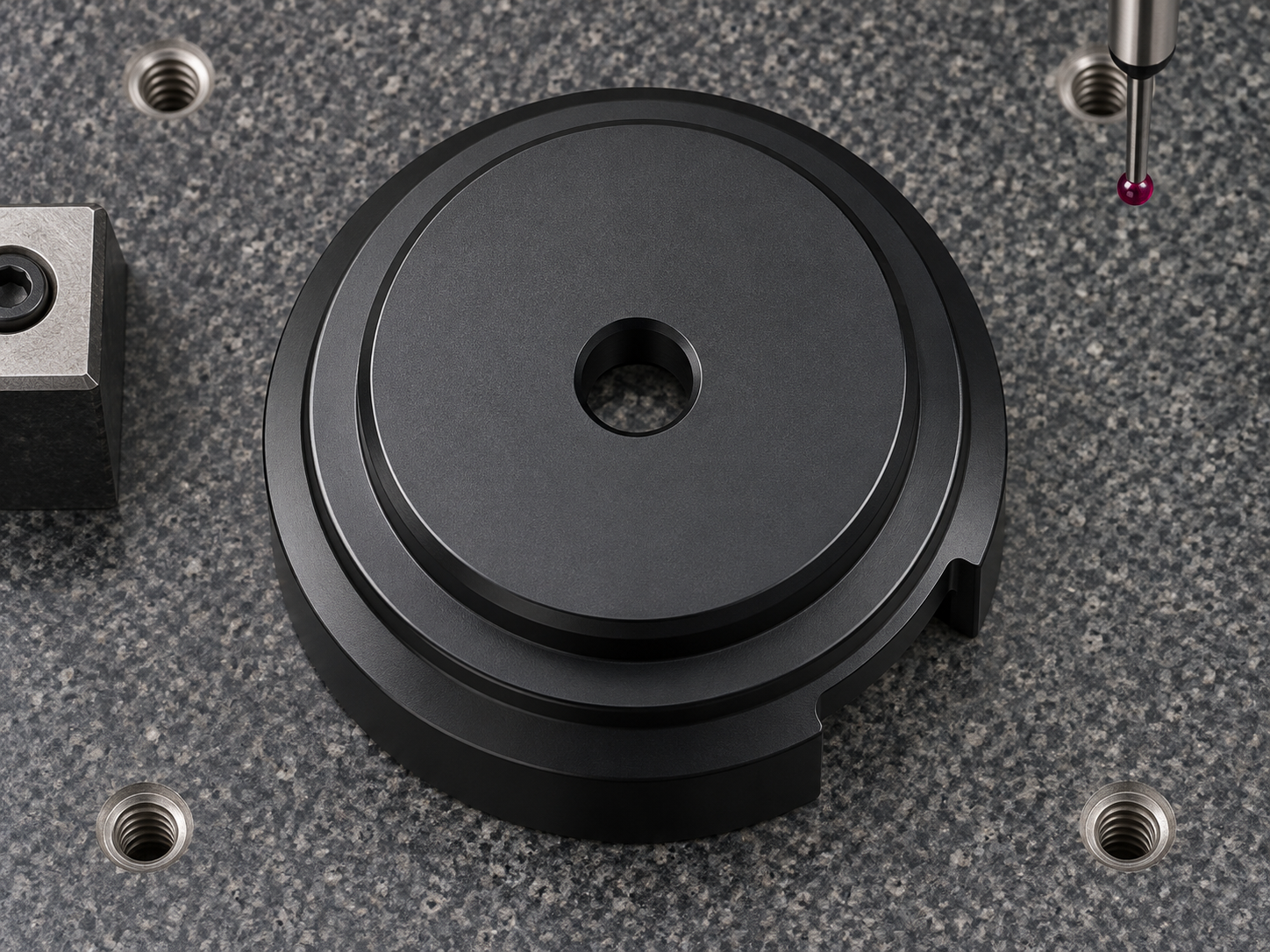

本案例零件为医疗设备握柄盖，材料为7075铝合金，图纸编号1411HP117。零件外形为圆形台阶盖板，中间带通孔，侧边有局部缺口和弧形过渡，图纸要求加工后去毛刺并进行硬质氧化。该类盖板通常用于手柄端部、防护罩或机构外露连接处，既承担遮盖和限位作用，也影响整机外观质感与装配手感。
结构特点与质量要求

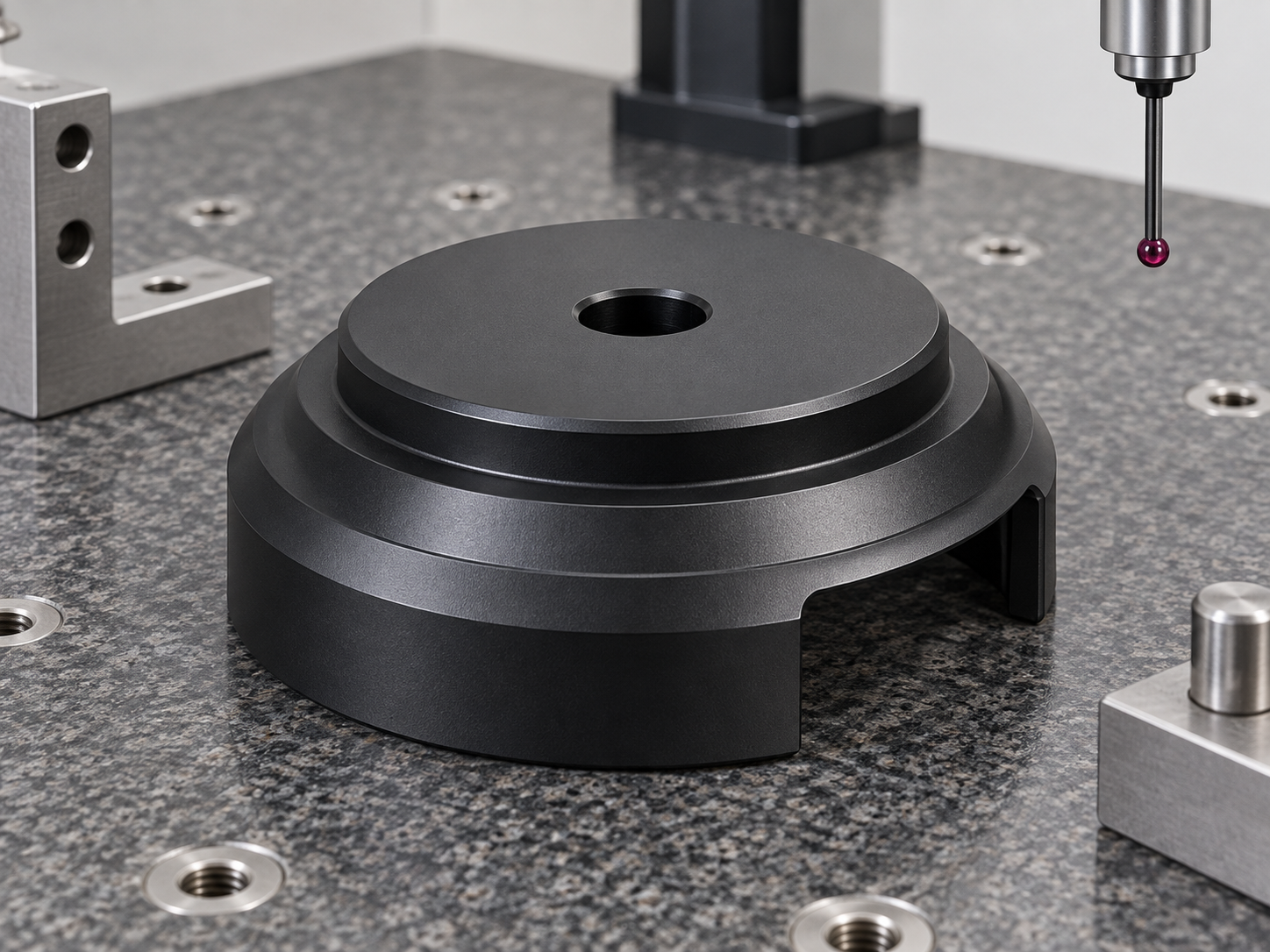

握柄盖虽然尺寸相对紧凑，但包含多级圆形台阶、中心孔、侧边开口、倒角和圆角过渡。圆形盖板的外观面较多，硬质氧化后任何刀纹、碰伤或毛刺都会更加明显，因此加工过程不仅要关注尺寸，还要控制表面纹理方向、边缘手感和装配接触面质量。中心孔与外圆同轴关系、台阶高度以及侧边缺口轮廓，是影响装配定位和外观一致性的关键。
加工思路：先圆基准后局部缺口
该零件适合采用车铣复合或车削加二次铣削的方式加工。前序先完成外圆、端面、中心孔和主要台阶，以保证圆形基准和端面平整；后序再铣削侧边缺口、局部弧面和过渡位置。为了减少表面压痕，装夹时使用软夹具或保护垫，并控制夹紧力，避免薄边区域受压变形。中心孔加工后需及时去除孔口毛刺，保证后续硬质氧化膜层均匀。
侧边缺口是该零件的视觉和装配重点，刀具进入和退出位置要避开外观主面，清根时避免留下明显接刀痕。倒角不宜过大，否则会改变盖板边界；倒角过小又可能留下锐边，影响装配和手感，因此需要结合图纸要求和实际使用部位进行细致处理。
硬质氧化前后的检测
7075铝合金硬质氧化前需完成清洁、去油和边缘复核。氧化膜层会改变孔径、台阶和外圆尺寸，尤其是中心孔和装配接触面，需要根据膜厚进行工艺补偿。检测阶段以外圆、中心孔、台阶高度、缺口宽度和外观面为重点，首件可结合三坐标、影像测量和专用量具确认，批量则按关键尺寸抽检。
案例总结
这件握柄盖体现了医疗设备外观结构件的加工特点：尺寸不复杂，但表面、边缘和装配体验要求高。莱图加在此类铝合金盖板加工中，会把CNC加工、手工去毛刺、硬质氧化补偿和清洁包装结合起来，确保零件既满足图纸尺寸，也满足装配和外观要求。
FAQ
1. 7075铝合金握柄盖为什么要硬质氧化？
硬质氧化可提升表面耐磨性、耐腐蚀性和外观一致性，适合医疗设备结构外露件。
2. 圆形盖板加工的关键点是什么？
关键是中心孔与外圆同轴、台阶高度、缺口轮廓和外观面毛刺控制。
3. 氧化后中心孔尺寸如何保证？
需要根据膜层厚度预留加工补偿，并在氧化后用针规或量具复核。
4. 侧边缺口会不会有毛刺？
加工后会进行孔口、缺口和台阶边缘去毛刺处理，必要时使用显微检查。
5. 是否可以按医疗设备样件要求单件加工？
可以，支持单件、小批量和研发改版件加工，并可按要求提供检测配合。
