项目背景：医疗设备握柄支撑结构件

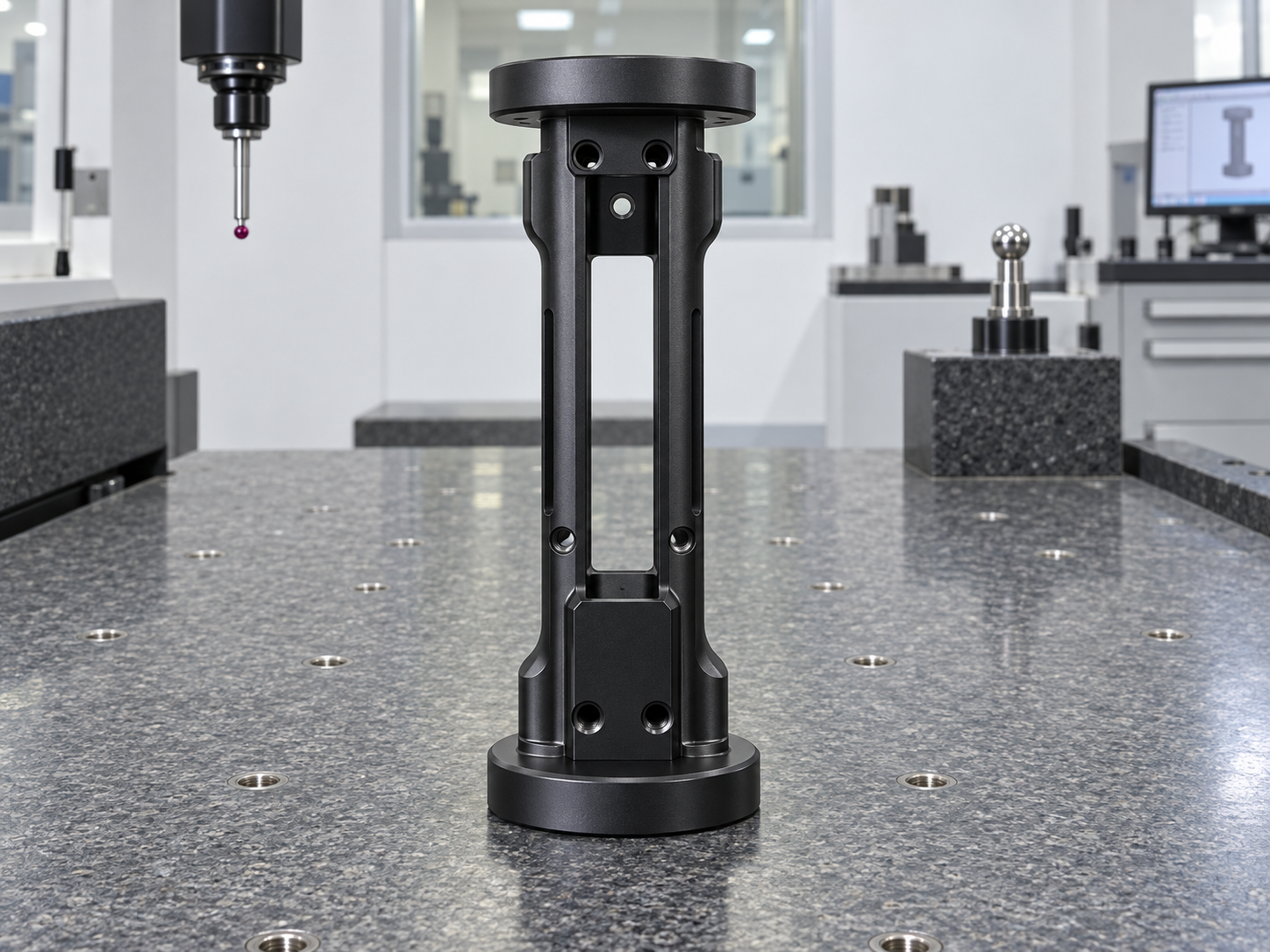

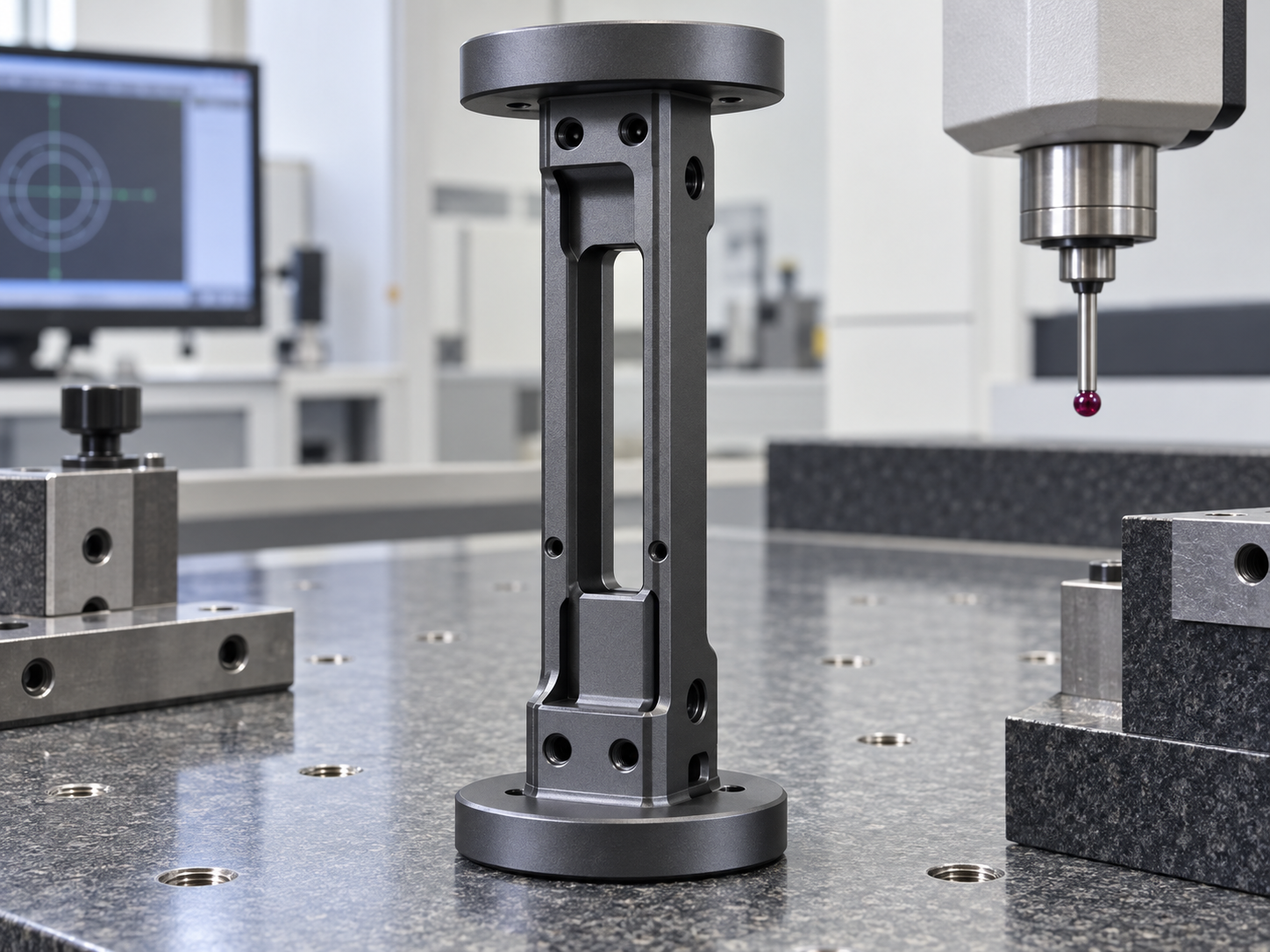

本案例加工对象为医疗设备中的握柄座3，材料为7075铝合金，图纸编号1411HP128。零件整体呈细长支撑座结构，上下端带圆形法兰，中间分布长槽、减重窗口、安装孔和侧向孔位。它通常用于医疗设备手柄、夹持或调节机构中，既要提供足够的结构强度，又要保证装配孔位与运动部件之间的相对精度。
零件结构特点
握柄座3的加工难点集中在长条主体的变形控制、端部法兰同轴关系、多个孔位的位置度以及槽口边缘质量。7075铝合金强度高，适合轻量化医疗设备结构件，但材料应力和薄壁区域在加工后可能出现轻微释放。若前后工序余量、装夹顺序或刀路安排不合理，容易导致长槽两侧壁厚不均、孔位偏移或端面与主体基准不一致。
加工方案与过程控制
针对该类长条结构件，我们通常先建立稳定基准面，再分粗精加工完成外形、槽口和孔系。粗加工阶段保留均匀余量，降低一次性去除过多材料带来的变形；半精加工后安排自然时效或短暂停放，使应力释放趋于稳定；精加工阶段再统一修正孔位、槽宽和法兰端面。对于端部圆形法兰与主体之间的过渡区域，刀路需要避免过切，转角处采用合适圆角刀或小刀清根，保证外观和装配安全。
孔系加工按装配功能分层控制：定位孔优先保证位置度和孔径，连接孔兼顾沉孔、倒角与螺纹底孔质量，侧向小孔则重点防止出口毛刺。硬质氧化前，所有锐边和孔口都要完成倒角去毛刺，避免氧化后出现膜层堆积、边缘发白或装配刮伤。
表面处理与检测
图纸要求加工后去毛刺并进行硬质氧化。硬质氧化会带来膜层厚度变化，因此关键配合尺寸需要预留处理余量，并在氧化后复核孔径、槽宽和端面配合区。检测方面，首件采用三坐标确认上下法兰、主体基准、孔位和长槽位置关系，批量中结合针规、螺纹规和高度测量进行过程抽检。
案例总结
这件7075铝合金握柄座3的核心不是单一尺寸，而是长条结构、孔槽关系和硬质氧化后的综合一致性。莱图加在医疗零件加工中，会从图纸评审、装夹方案、加工顺序、表面处理补偿和三坐标检测几个环节同步控制，帮助客户获得可直接装配验证的结构件。
FAQ
1. 7075铝合金适合做医疗设备支撑座吗？
适合用于轻量化、高强度的非植入式结构件，强度和加工性能兼顾。
2. 硬质氧化会影响尺寸吗？
会产生膜层厚度变化，关键配合尺寸需要在加工前预留补偿并在氧化后复测。
3. 长条类零件如何减少变形？
通过对称去余量、分粗精加工、合理装夹和必要的应力释放来控制。
4. 孔位较多时如何保证装配一致性？
优先统一加工基准，关键孔位使用三坐标检测，螺纹孔和沉孔单独复核。
5. 是否支持样件和小批量生产？
支持，适合医疗设备研发、试装、改版和小批量验证阶段。
