本案例来自一件用于医疗设备驱动与旋转定位模块的7075轴承轴。零件由异形法兰盘、伸出耳位、中心空心轴套和多处安装小孔组成，既需要轻量化，又要保证轴承配合、孔系位置和端面基准稳定。7075铝合金强度高、重量轻，适合医疗检测、影像辅助、样本处理和自动化执行机构中的支撑连接件，但异形外轮廓和空心轴套组合加工时容易出现装夹变形、孔位偏差和阳极氧化后的配合变化。
一、零件结构与应用特点

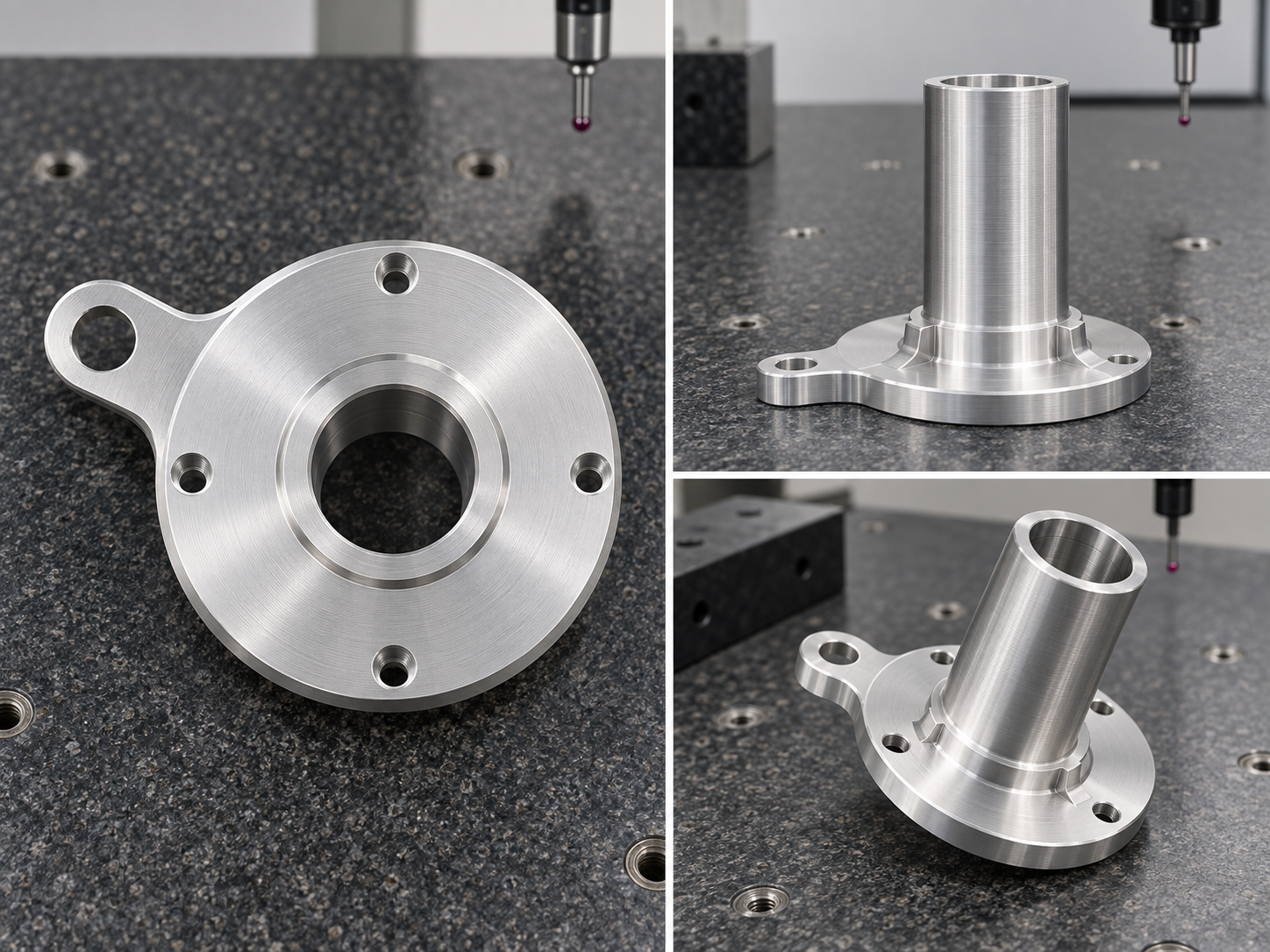

该轴承轴底部为圆形法兰并带有局部伸出耳位，中间凸起空心轴套，法兰上分布多个小孔。它在医疗设备中可用于承载轴承、连接转动臂或固定传动组件。零件既有轴类同轴要求，也有板类孔系位置要求，工艺上不能简单按普通法兰加工处理。我们会先建立中心孔和端面基准，再安排外形、孔系和轴套精加工，保证各特征之间的相对关系稳定。
二、异形法兰与空心轴套加工控制

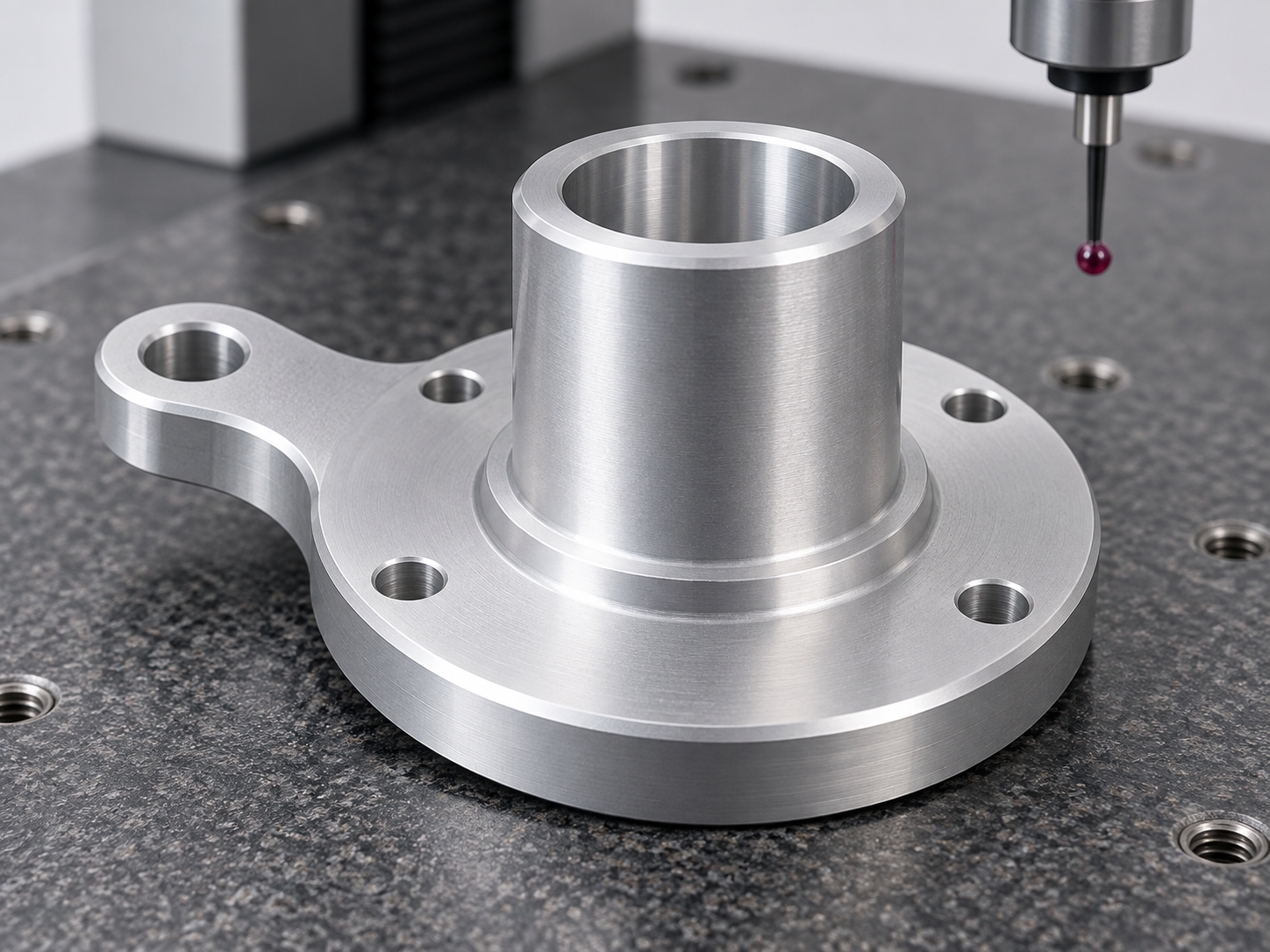

异形法兰的难点在于外轮廓不完全对称，切削过程中受力不均，容易影响端面平面度。加工时采用分层粗铣、预留均匀余量和最终精修轮廓的方式，降低局部切削应力。中心空心轴套则需要控制内外圆同轴、端面垂直和高度尺寸，避免轴承装配后出现晃动。对于薄壁空心位置，刀具伸出和切削参数要谨慎选择，减少振纹和椭圆变形。
三、四孔孔系、耳位与阳极氧化预留
法兰上的小孔用于安装或定位，孔距误差会直接影响医疗设备模块装配。我们通过一次装夹完成孔系加工，减少翻面定位造成的累计误差；耳位处则重点控制边缘毛刺和过渡圆角，避免装配时干涉。零件表面要求自然阳极氧化，关键配合面在加工阶段需考虑膜层影响，氧化前后分别检查孔口、端面和外观，确保表面均匀且无明显夹伤。
四、检测与装配验证
成品使用三坐标检测台复核中心轴线、法兰端面、小孔位置和异形外轮廓。对于医疗设备用轴承轴，除了尺寸合格，还要检查倒角、去毛刺和清洁度，特别是孔内残屑、轴套内壁和法兰边缘。必要时可配合客户的轴承或定位销进行试装，确认旋转顺畅和安装孔对位良好。
五、案例总结
该7075轴承轴案例的关键在于“轴套同轴、法兰稳定、孔系准确”。通过统一基准、分层去除余量、一次装夹加工孔系、阳极氧化预留和三坐标复核，可以让该零件满足医疗设备轻量化、稳定装配和长期运行的需求。
FAQ
1. 7075轴承轴适合哪些医疗设备结构？
适合医疗检测、影像辅助、样本处理和自动化定位模块中的轻量化支撑连接件。
2. 异形法兰加工难点是什么？
主要是外形不对称导致受力不均，需要控制端面平面度、外轮廓毛刺和孔系位置。
3. 空心轴套如何保证同轴度？
以中心孔和端面为主要基准，粗精分开并减少二次装夹误差。
4. 阳极氧化对装配有什么影响？
膜层会轻微影响配合尺寸，关键孔位和轴承位需要提前预留并在氧化后复核。
5. 可以根据图纸加工类似异形轴类零件吗？
可以，可根据图纸公差、材料、表面处理和检测要求制定工艺方案。
