本案例来自一款医疗设备传感定位模块中的7075编码器轴。零件外形并不复杂，但它同时承担编码器联接、轴向定位与微型紧固功能，中心通孔、外圆台阶、窄槽和侧向M2螺纹孔之间的位置关系会直接影响设备运行时的信号稳定性。加工时既要保证小尺寸轴类零件的同轴度，又要考虑7075铝合金在阳极原色氧化后的尺寸变化与表面一致性。
一、零件结构与医疗设备应用特点

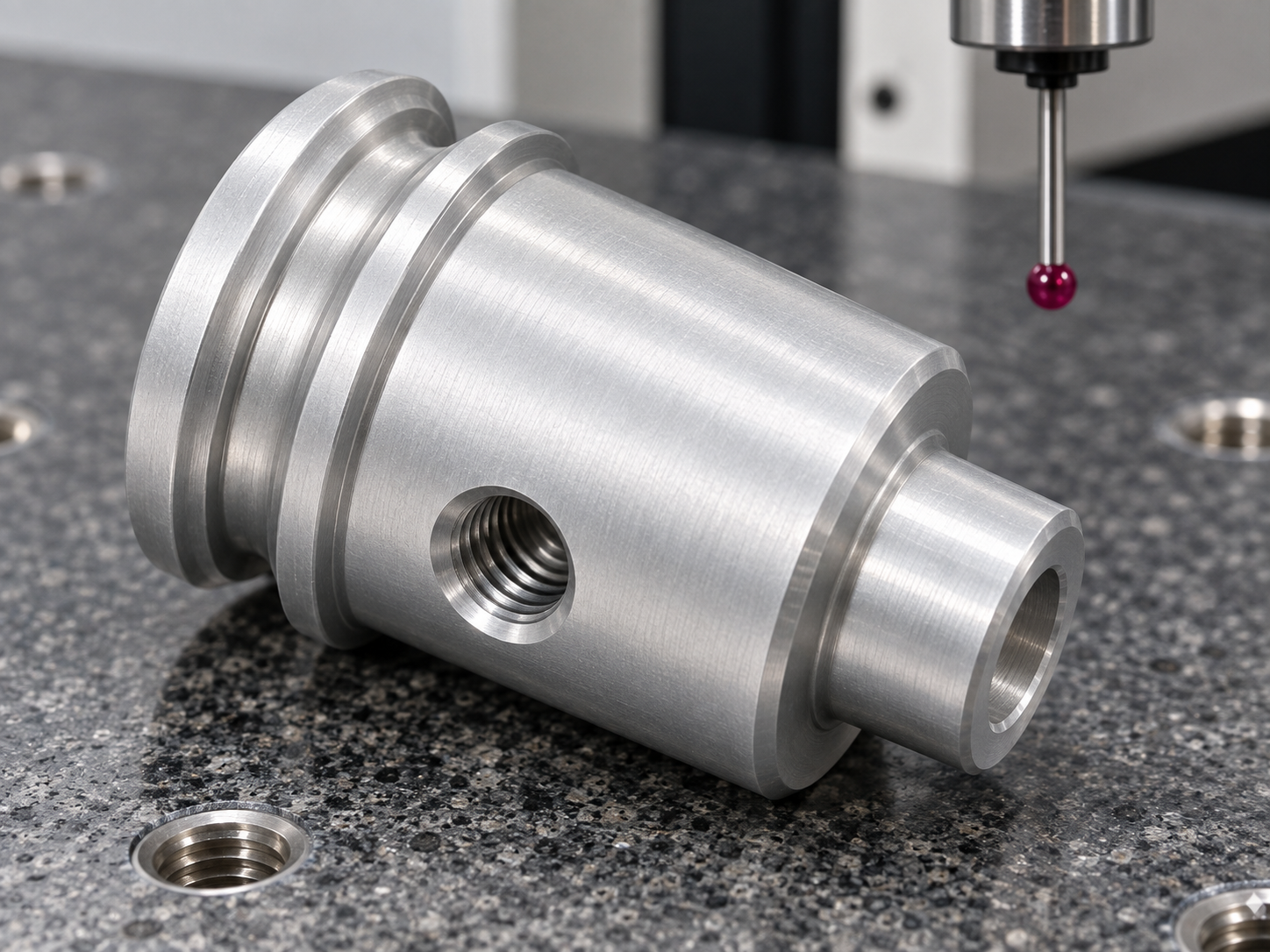

该编码器轴为小型台阶轴套结构，主体由多段外圆、中心孔、端面台阶和环槽组成，局部设置侧向M2孔用于锁紧或限位。医疗设备中的编码器安装空间通常紧凑，零件需要在轻量化、刚性和重复定位之间取得平衡。7075材料强度较高，适合用于需要轻质和稳定传动的检测、扫描、移液或定位机构。我们在工艺规划中将中心孔作为主要基准，先完成内孔和端面，再以同一装夹基准加工外圆台阶，减少二次装夹造成的偏心。
二、关键尺寸、台阶外圆与同轴度控制
此类小轴件的难点不在去除量，而在尺寸链稳定。中心孔与外圆一旦产生微小偏差，编码器旋转时就可能出现径向跳动，进一步影响读数重复性。加工中采用精车外圆、分段控制余量和小切深修光的方式，重点检查端面垂直度、外圆圆度和槽口毛刺。对于环槽部位，刀具进入和退刀处容易形成微毛刺，我们采用锋利槽刀配合显微去毛刺，保证锁紧件安装时不会刮伤配套件。
三、侧向M2孔与阳极氧化前后尺寸预留
侧向M2孔位于圆柱侧壁，小孔加工前需先建立角向定位，避免孔口偏斜造成螺钉接触不均。攻牙后使用专用通止规检查有效牙深，并对孔口做轻微倒钝，防止阳极氧化后出现锐边发黑或堆积。阳极原色氧化要求表面均匀、无压痕、无明显夹伤，因此装夹面尽量选择非外观功能区，清洗时去除孔内铝屑和油膜，保证氧化层附着均匀。
四、检测与交付控制

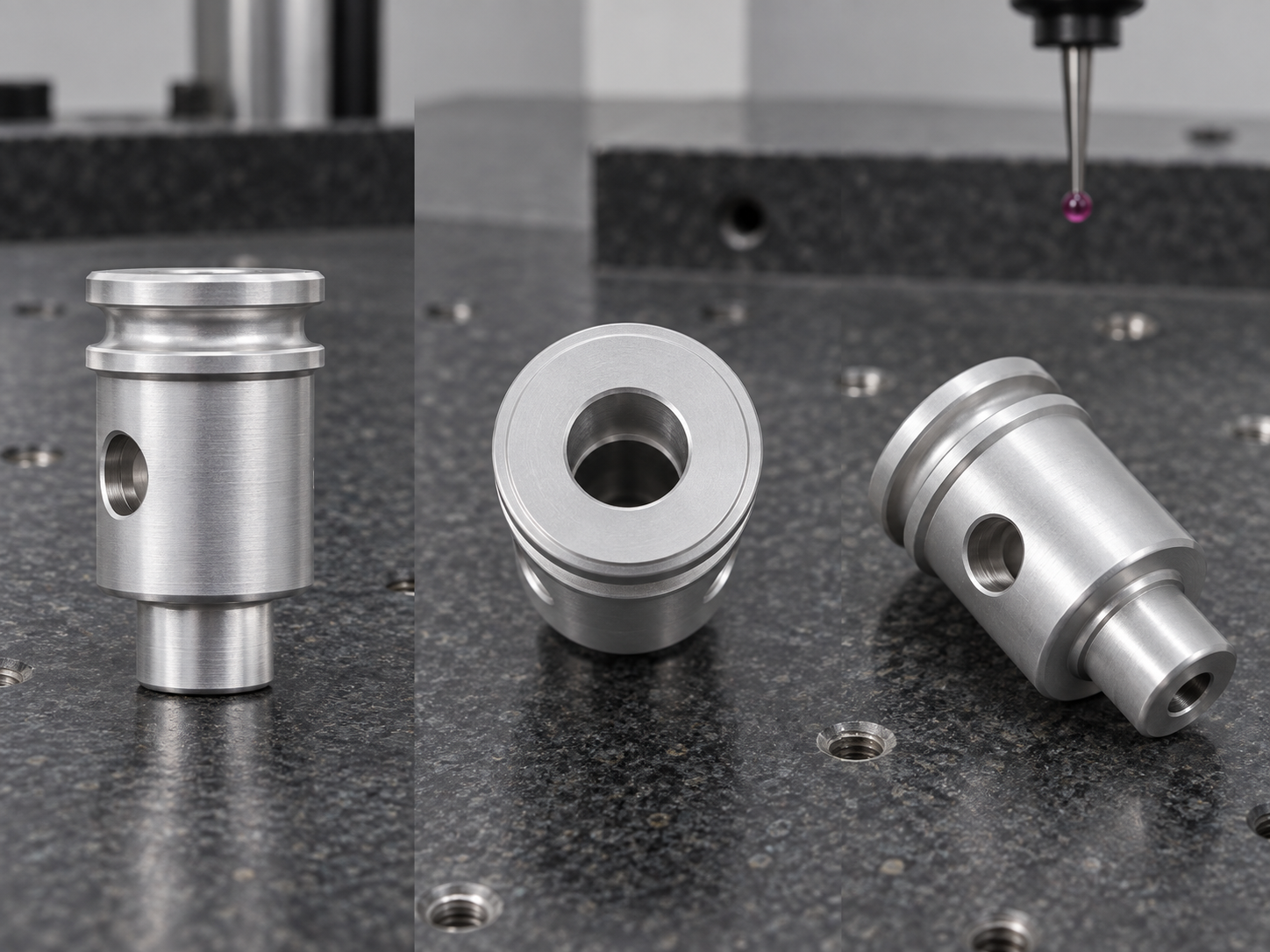

零件完成后在三坐标检测台上确认中心孔、外圆台阶、端面和侧孔之间的基准关系；同时抽检外观、孔口、槽底和氧化色差。医疗设备用小轴套通常对批次一致性要求较高，我们会保留首件记录、过程尺寸记录和外观检查记录，方便后续复购时快速复现工艺参数。
五、案例总结
该7075编码器轴案例的核心是“小零件高一致性”：通过统一基准、控制薄壁小孔毛刺、预留氧化影响和三坐标复核，使零件在装配后能够保持稳定旋转和可靠锁紧，适用于医疗定位、检测和传动模块中的轻量化精密零件加工。
FAQ
1. 7075编码器轴为什么适合医疗设备？
7075强度高、重量轻，适合对惯量和空间有要求的医疗定位结构。
2. 阳极氧化会影响尺寸吗？
会有轻微膜层影响，因此关键配合尺寸需要在加工阶段预留并在氧化后复核。
3. 侧向M2孔如何避免偏斜？
通过角向定位、短钻引孔、分步攻牙和孔口倒钝来控制。
4. 小型轴套主要检测哪些项目？
重点检测中心孔、外圆同轴度、端面垂直度、槽口毛刺和表面氧化质量。
5. 可以按图纸定制类似医疗零件吗？
可以，可根据图纸材料、尺寸精度、表面处理和批量要求制定加工方案。
