本案例来自一件用于医疗设备传动定位模块的7075齿轮架。零件整体呈L形支架结构，一侧为立板安装面，另一侧为圆柱轴承座，中间通过加强过渡区域连接。图纸对轴承配合孔、孔系位置和垂直度提出了较高要求，同时标注表面自然阳极氧化。该类零件常见于医疗影像辅助机构、样本传输机构、微型泵传动单元和精密调节模组，既要轻量化，也要保证轴承装配后的转动精度。
一、零件结构与医疗应用特点

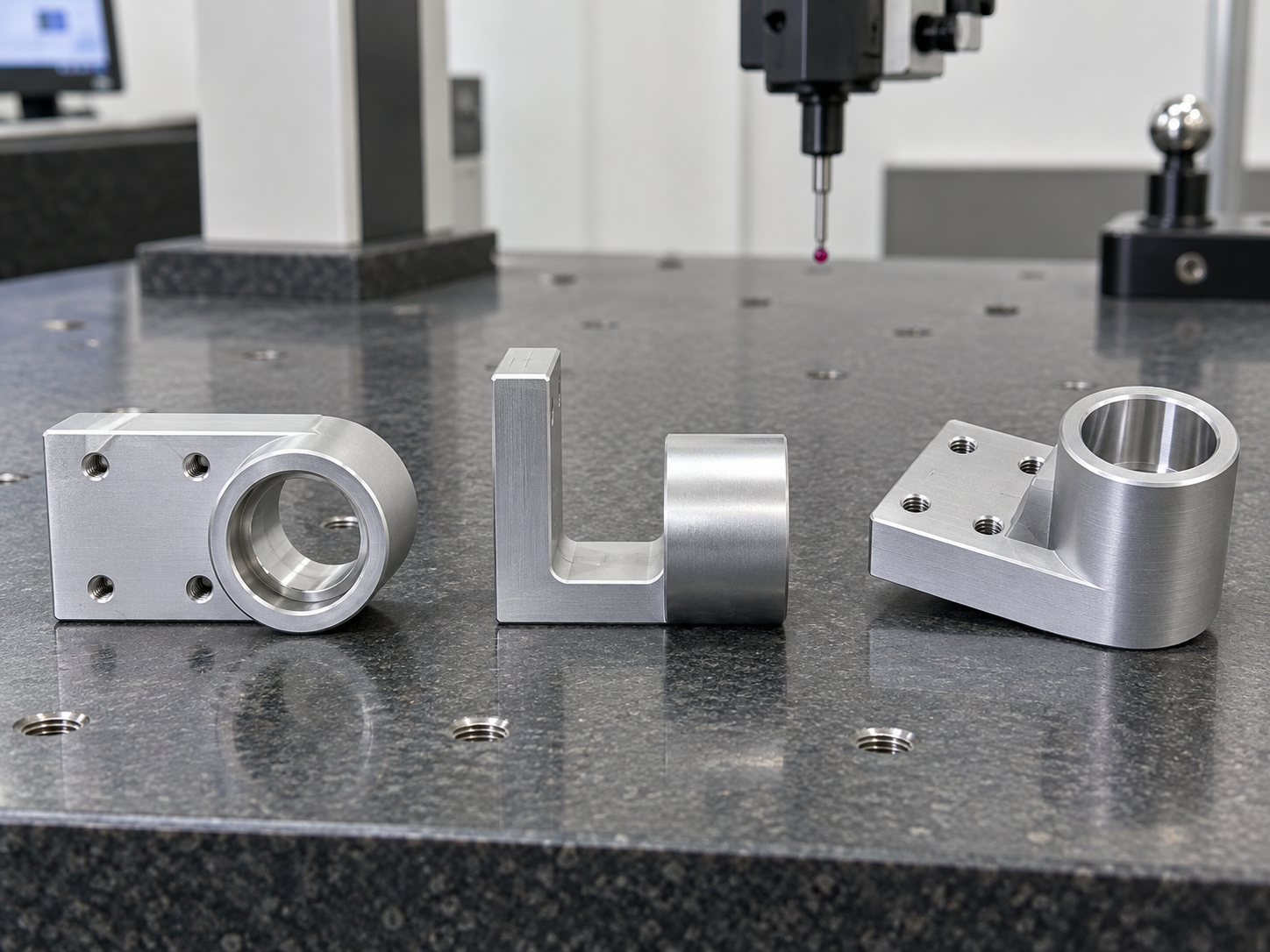

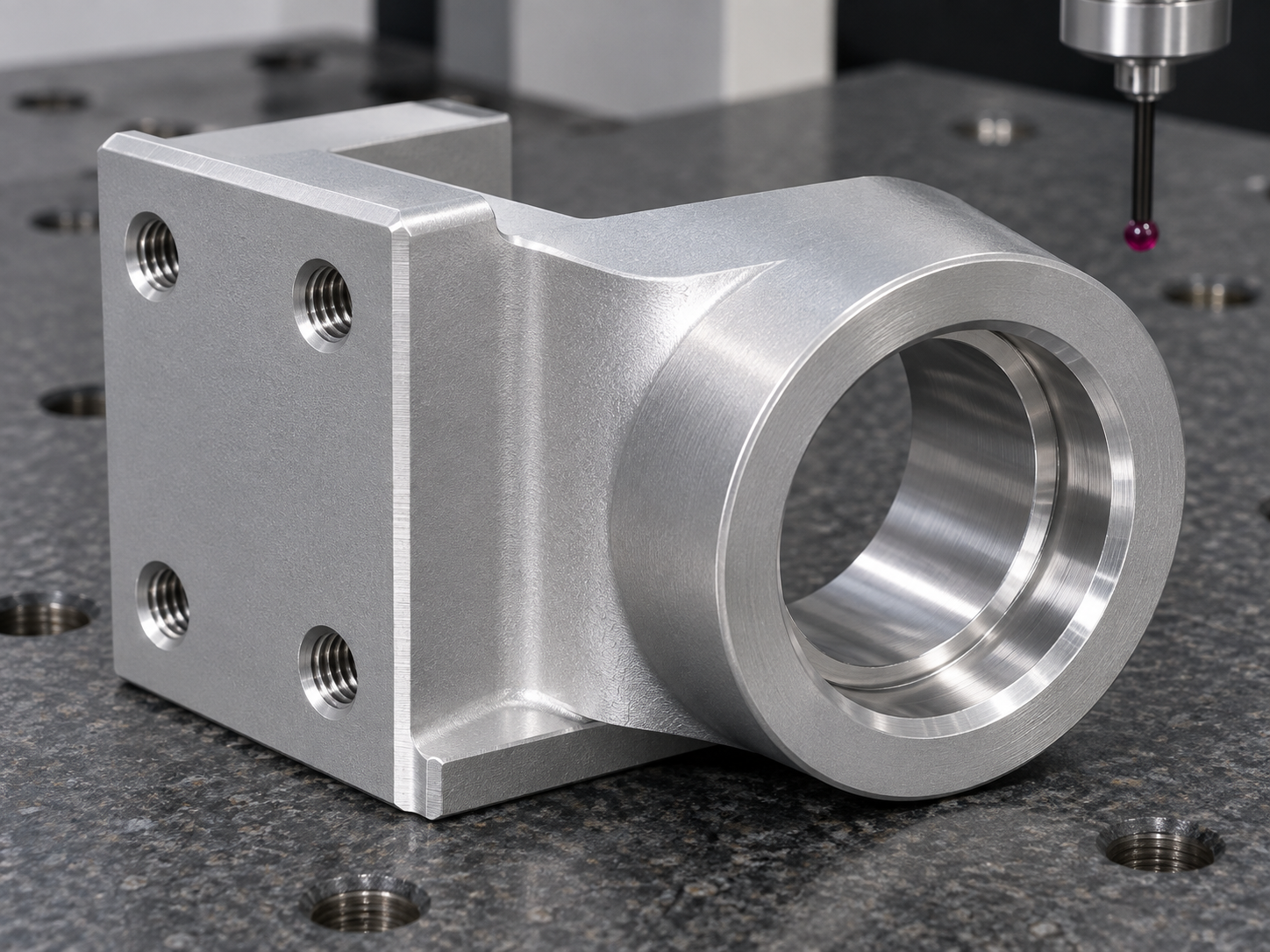

该齿轮架由方形立板、底部支撑板、圆柱轴承座和连接过渡面组成。立板上分布小规格螺纹孔，用于固定电机座、传感器支架或传动盖板；圆柱部位承担轴承或齿轮轴支撑功能。由于支架外形不完全对称，加工过程中容易因装夹压力和切削受力导致垂直度变化。我们在工艺设计上会优先确定底面和轴承孔基准，再安排立板孔系与外形精修，确保装配面和轴承孔之间的关系可控。
二、轴承配合孔与垂直度控制
轴承孔是该齿轮架的核心功能尺寸，孔径、圆度和内壁粗糙度会直接影响轴承压入和旋转稳定性。加工时通常先粗铣外形和基准面，再半精加工轴承座区域，最后采用精镗或铰削方式完成配合孔。对垂直度要求较高的位置，需要减少翻面次数，并通过基准面精修和三坐标复核确认立板与底面、轴承孔与安装面的关系。对于医疗设备的小型传动模块，微小的孔位偏差也可能带来噪声、磨损或重复定位误差。
三、螺纹孔、倒角与阳极氧化预留
立板上的小螺纹孔规格较小，孔口毛刺和丝锥状态会影响锁付手感。加工时需要控制底孔尺寸、攻牙深度和孔口倒角，避免螺纹烂牙或残屑留在孔内。7075铝合金强度高，切削性能好，但边角锋利处在装夹和氧化前后容易出现碰伤，因此外轮廓和过渡圆角要安排精修。自然阳极氧化会形成薄膜层，轴承孔和螺纹孔等关键配合面需要根据客户装配要求决定是否保护、预留或氧化后复检。
四、检测与装配验证
成品使用三坐标检测台复核轴承孔位置、立板孔系、底面平面度和关键垂直度。检测完成后还需要检查孔内清洁、倒角一致性、阳极层外观和边缘无毛刺状态。对于需要压装轴承的医疗传动件，可配合客户样件进行试装，确认压入力、孔口导入和装配后转动顺畅。只有尺寸、外观和装配手感同时稳定，零件才适合进入批量供货。
五、案例总结
该7075齿轮架案例的关键在于“轴承孔准、支架垂直、孔系可靠、表面稳定”。通过统一基准、精镗配合孔、小螺纹孔去毛刺、阳极氧化预留和三坐标检测，可以满足医疗设备轻量化、低噪声传动和精密定位的使用需求。
FAQ
1. 7075齿轮架适合哪些医疗设备？
适合医疗检测、影像辅助、样本传输和微型传动定位模块中的轻量化支撑件。
2. 轴承配合孔为什么要重点控制？
孔径、圆度和垂直度会影响轴承压装、旋转顺畅度和传动噪声。
3. 小螺纹孔加工要注意什么？
需要控制底孔、攻牙深度、孔口倒角和孔内残屑，避免锁付不顺。
4. 阳极氧化会影响尺寸吗？
会产生薄膜层，关键配合位置需要提前评估预留或氧化后复检。
5. 可以根据图纸定制类似轴承座支架吗？
可以，可根据材料、孔位公差、表面处理和检测要求制定加工工艺。
