本案例根据客户提供的棘轮图纸进行工艺分析。零件材料为7075铝合金，结构包含外圈棘齿、中心精密孔、台阶圆柱、侧向M3螺纹孔、环槽与多处倒角，表面要求黑色氧化。此类棘轮可用于医疗设备中的分度、锁止、微调或传动反馈机构，要求齿形清晰、孔位稳定、装配无毛刺，并且表面处理后仍能保持关键尺寸和外观一致性。
一、零件结构与应用特点
棘轮外圈为均布齿形，中心孔与台阶外圆构成装配定位基准，侧向螺纹孔用于锁紧或连接。7075铝合金强度高、重量轻，适合医疗设备中对轻量化和结构刚性都有要求的小型传动部件。加工时既要保证棘齿轮廓一致，也要注意黑色氧化前后的孔口毛刺和表面压痕，避免影响外观和装配手感。
二、棘齿与台阶圆柱加工方案
建议先通过车削完成中心孔、端面、台阶圆和环槽，建立可靠回转基准；再转入加工中心完成外圈棘齿轮廓。棘齿加工可采用小直径立铣刀分层走刀，齿根处避免过大刀痕和残余圆角。对于图纸中的同轴度、垂直度要求，关键圆柱面和中心孔最好在同一装夹中完成精加工，减少二次定位误差。
三、侧向螺纹孔与黑色氧化控制

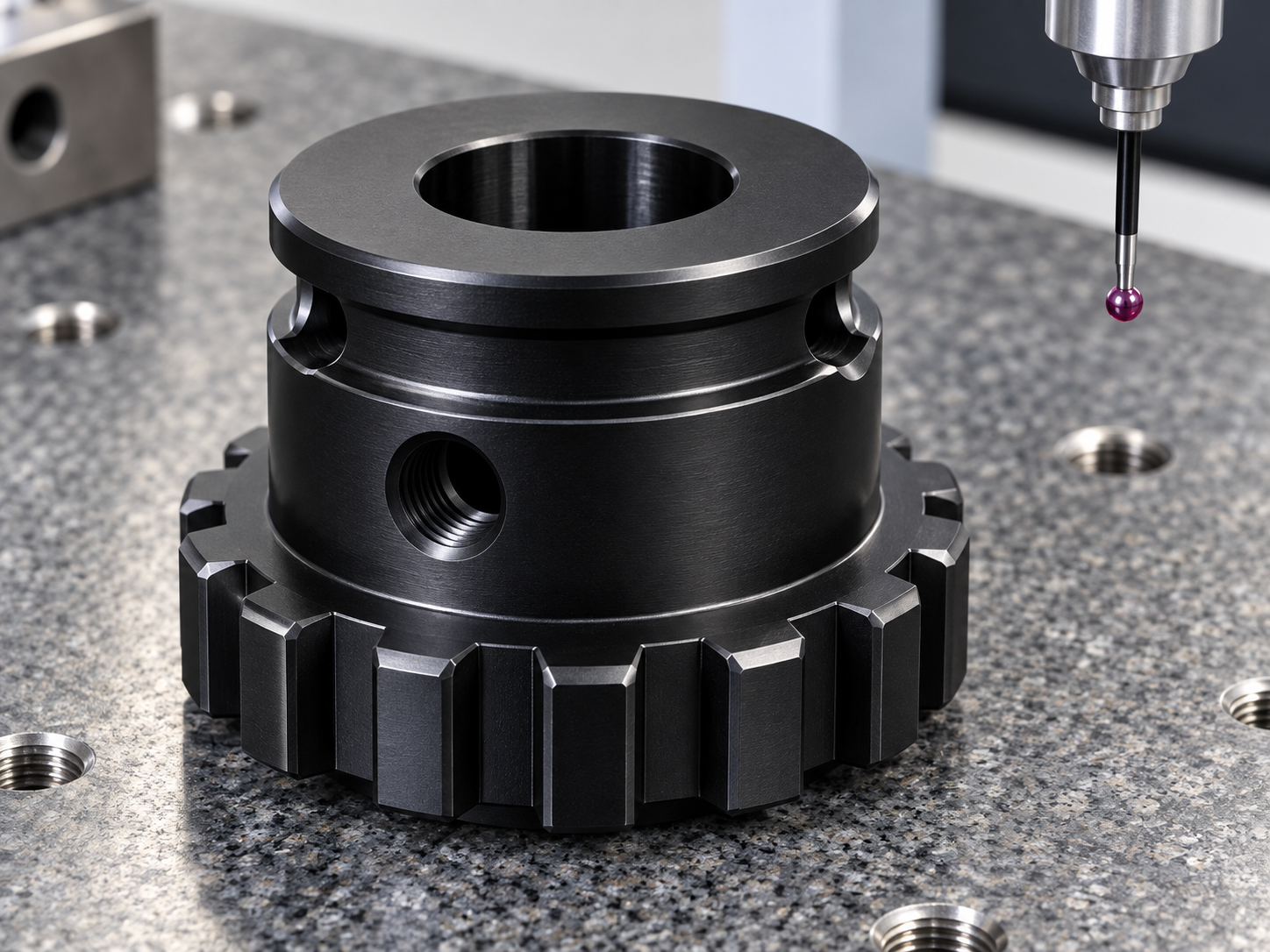

侧向M3孔需要控制角向位置和孔口倒角，攻牙后应检查内螺纹完整性，尤其是孔与环槽交汇区域的细小毛刺。黑色氧化前必须进行充分去毛刺和清洗，棘齿边缘若残留毛刺，氧化后会更明显，也可能在装配调节时脱落。氧化膜厚度会对小孔和配合面产生影响，必要时应预留工艺补偿或在后工序复检关键孔径。
四、检测与批量一致性

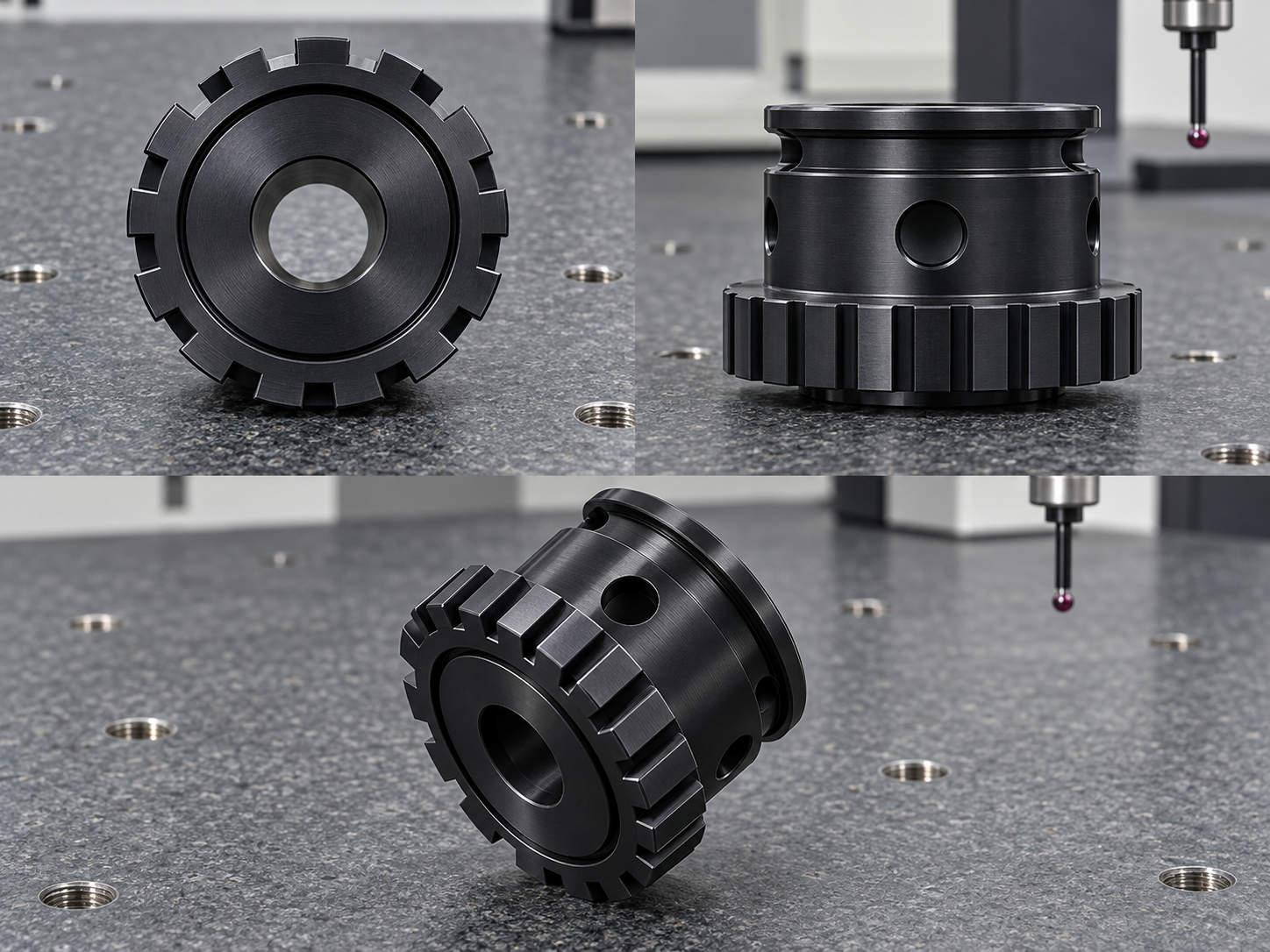

首件检测可在三坐标检测台上复核中心孔、外径、台阶高度、侧向孔位置和棘齿轮廓。批量时建议建立棘齿外观样件，用于比对齿顶、齿根和倒角一致性。黑色氧化后还要检查色泽均匀、无碰伤、无白点、无残液痕迹，包装时采用单件隔离，防止齿边磕碰。
五、案例总结
7075棘轮的加工重点在于回转基准、棘齿轮廓、螺纹孔方向和表面处理的一体化控制。通过车铣结合、精细去毛刺和氧化前后双重检测，可以满足医疗设备小型分度机构对轻量化、稳定性和外观的要求。
FAQ
1、7075棘轮适合医疗设备使用吗？
适合，7075铝合金强度高、重量轻，适合非植入类医疗设备传动和分度结构。
2、棘齿加工最容易出现什么问题？
常见问题是齿根毛刺、齿形不一致和氧化后边缘缺陷放大。
3、黑色氧化会影响尺寸吗？
氧化膜会带来微小尺寸变化，关键孔位和配合面需要预留补偿并复检。
4、侧向螺纹孔如何保证方向？
通过角向定位夹具或加工中心分度控制，攻牙后再检查孔口与螺纹完整性。
5、交付前需要检查哪些外观项？
重点检查齿边磕碰、色差、孔口毛刺、氧化白点和环槽残留物。
