一、案例背景：医疗设备伸缩导向机构的长条支撑件
7075伸缩座通常用于医疗设备的导向、支撑、定位或伸缩模组中，承担安装基准和运动导向功能。本案例零件为长条中空结构，一端带有圆形轴承座，侧面和端部分布多组小孔、螺纹孔和长槽。相比普通铝合金支架，7075材料强度高、切削性能好，但长条薄壁结构在加工、装夹和氧化处理中更容易出现弯曲、扭转和局部尺寸漂移。因此，本案例的重点是保持长尺寸基准、端部孔系位置和氧化后的外观一致性。
二、结构特点：长条中空、孔系密集、局部壁厚较薄

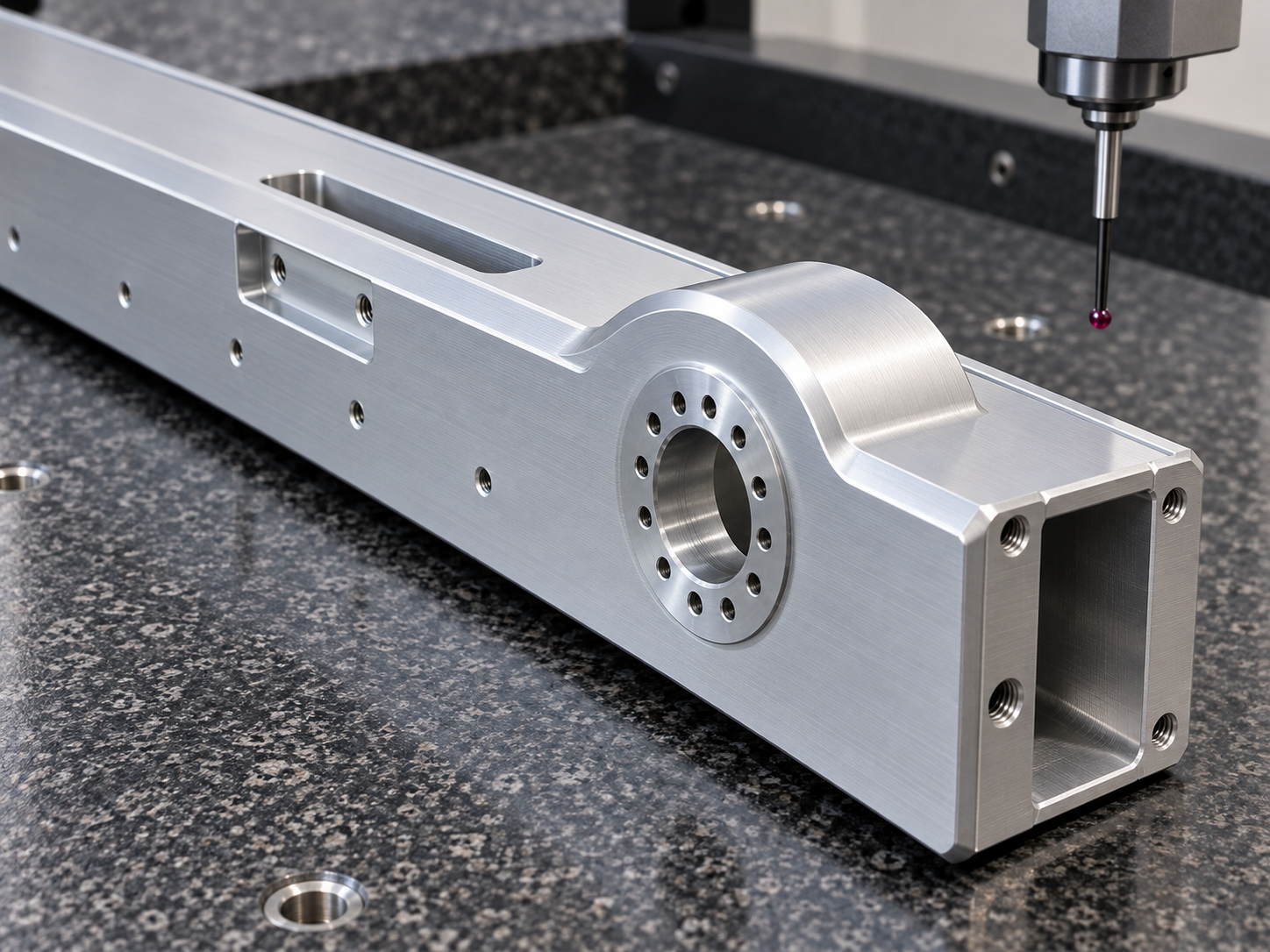

该零件整体长度较大，中间为中空腔体，上方有长槽窗口，侧边布置一排螺纹孔，端面包含多个安装孔和通孔，圆形轴承座周围还有环形小孔。加工难点主要体现在三个方面：第一，长条结构装夹时容易受力弯曲，需要分段支撑并控制压紧力；第二，端部孔系与圆形轴承座存在严格的相对位置要求，任何基准切换都可能带来误差；第三，氧化前必须保证倒角、去毛刺和表面纹路一致，否则表面处理后缺陷会更明显。
三、加工方案：多工序统一基准，避免长件变形
加工前先对毛坯进行余量规划，粗加工中空腔、长槽和外形轮廓时保留均匀余量，让材料应力逐步释放。精加工阶段采用专用软垫支撑和多点压紧方式，先完成基准面，再加工端部孔系、圆形轴承座和侧面螺纹孔。长槽位置采用分层铣削，避免刀具一次切深过大导致槽口振纹。对于小螺纹孔和端面孔，使用中心钻、底孔、攻牙和去毛刺连续工步，保证孔口清洁且螺纹不乱牙。
四、检测重点：直线度、孔距、端面和氧化外观

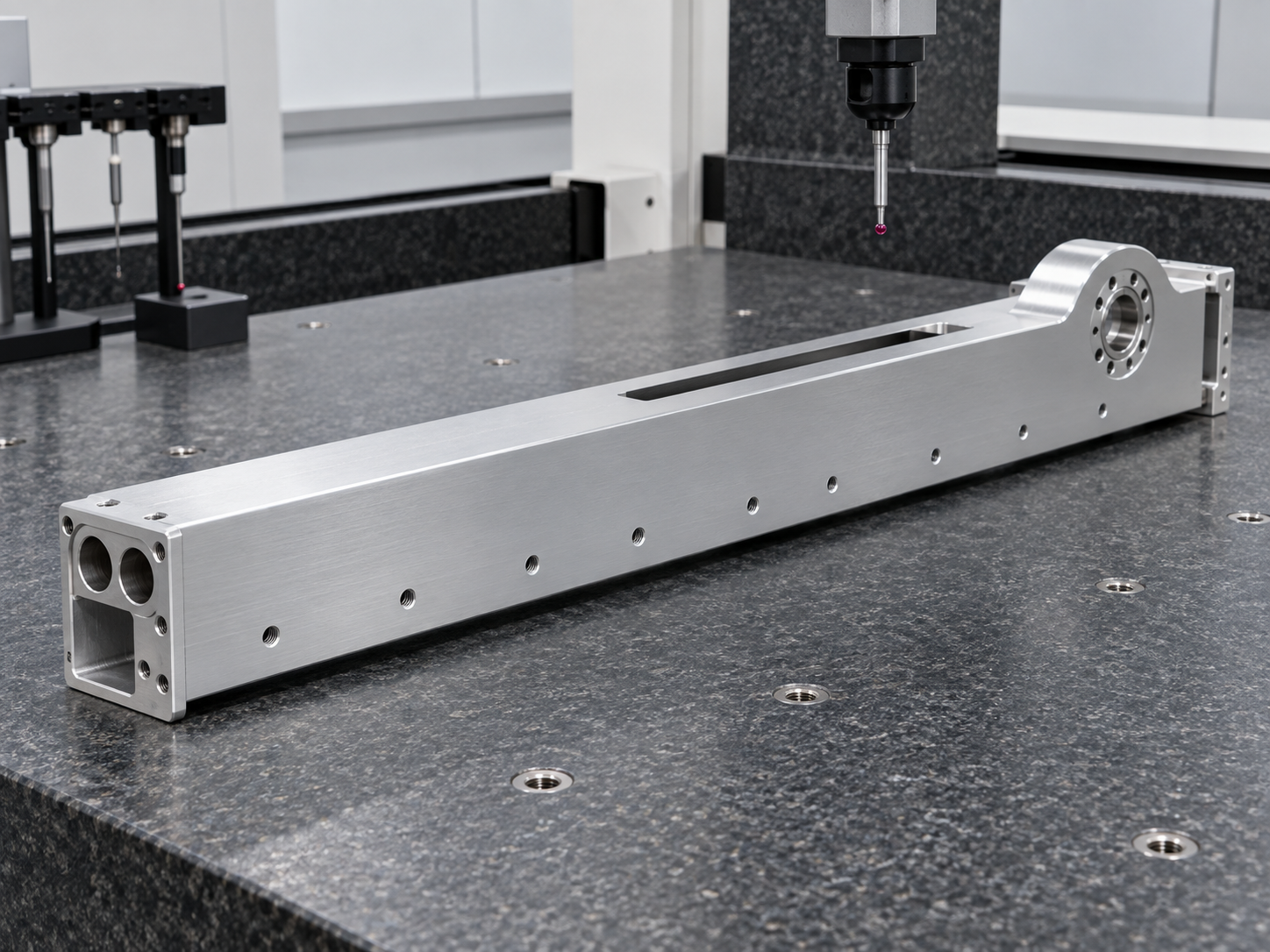

长条伸缩座的检测不仅包含单个孔径，还要确认整体直线度、端面垂直度、孔距累积误差和轴承座中心位置。三坐标检测台可建立统一坐标系，对长边基准、端面孔组、侧孔排布和圆形轴承座进行整体扫描。氧化处理后，再检查外观色差、孔内残留、槽边膜层堆积和螺纹通畅性。对于需要装配导轨、传感器或传动模块的医疗设备零件，这些细节会直接影响后续装配效率。
五、案例小结
本案例7075伸缩座的核心控制点是长件变形、孔系位置和表面处理一致性。通过粗精分开、多点支撑、统一基准加工和氧化后复检，可以让该类医疗设备支撑件在轻量化、高强度和稳定装配之间取得平衡，适合研发样件、小批量验证和批量前试制。
FAQ
Q1：7075铝合金适合做医疗设备结构件吗？
适合用于非植入类设备结构件，具有较高强度和较好的加工性能，但需结合使用环境选择表面处理。
Q2：长条中空件如何减少变形？
通过粗精分开、分步释放应力、多点支撑和合理压紧力控制变形。
Q3：氧化处理前为什么要重视倒角？
锐边和毛刺会影响膜层均匀性，也可能在装配或清洁过程中产生颗粒。
Q4：端部密集孔系如何保证位置？
需要统一基准、减少重复装夹，并用三坐标检测孔距和中心位置。
Q5：可以按图纸做4件或小批量吗？
可以，适合医疗设备研发、试装验证和功能测试阶段的小批量需求。
