一、项目背景：医疗设备电机支柱的支撑与定位作用
本案例零件为A5052铝合金电机支柱，用于医疗设备传动模块、检测平台或自动化机构中的支撑安装位置。该类支柱通常承担连接、限位、支撑和局部防护作用，需要在有限空间内保证结构刚性和装配位置。医疗设备内部机构要求运动顺畅、维护方便、边缘安全，因此零件不仅要尺寸到位，还需要槽口清洁、孔位稳定、外观无明显划伤，并做好倒角去毛刺。
二、图纸结构分析：长条块体、顶部凸台和侧向槽口

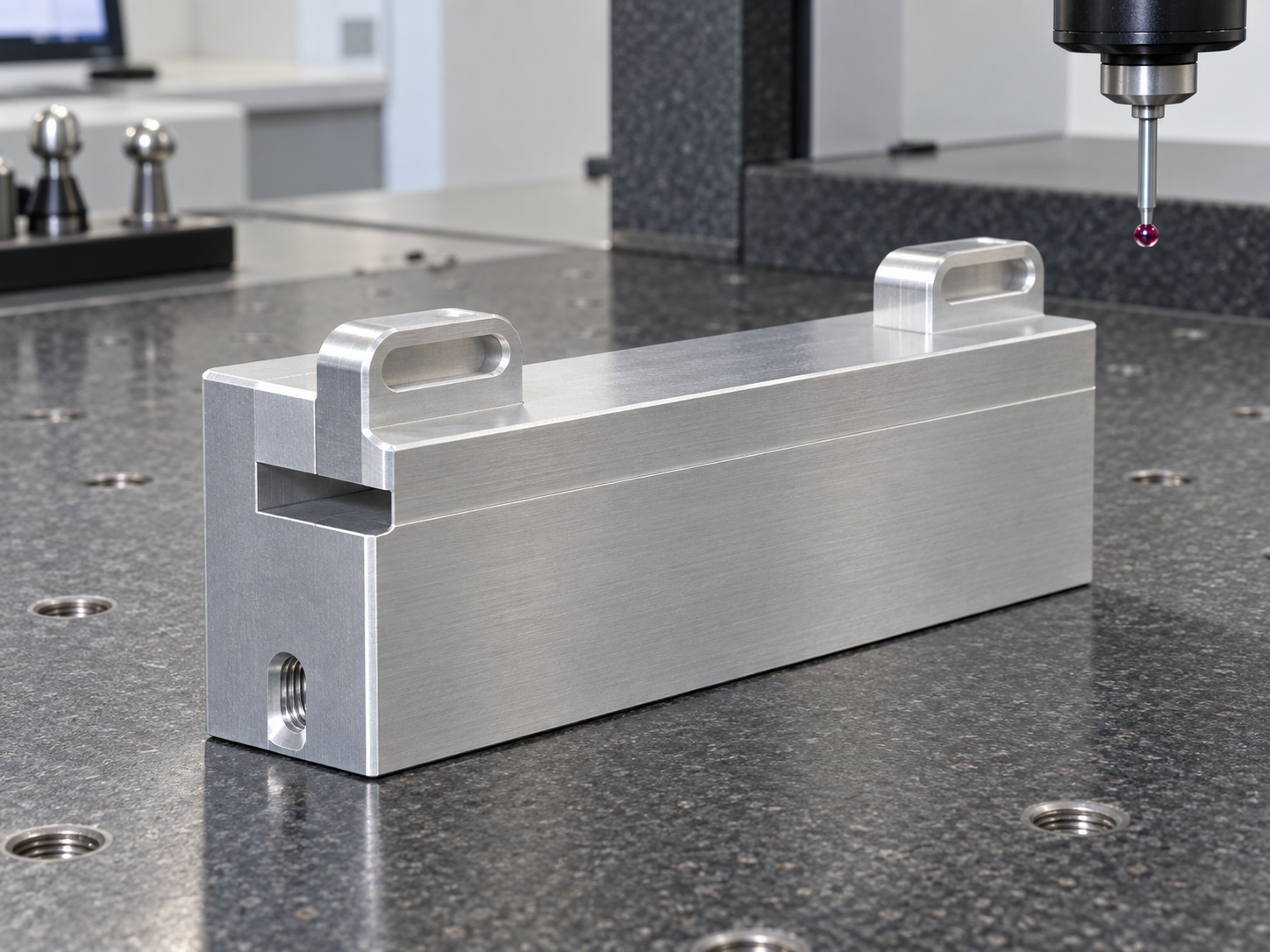

图纸显示该零件为长条矩形支座，长度方向较长，截面较厚，顶部两端带圆角凸台或耳位结构，侧面有台阶槽口，正面或端部包含安装孔。材料为A5052，具有较好的耐腐蚀性、加工性和轻量化优势。加工难点在于长条支座的平行度、顶部凸台圆角、侧向槽口深度以及安装孔之间的位置关系。若槽口尺寸不稳定或孔位偏移，会影响相邻电机、支架或导向件的安装。
三、加工方案：多面装夹与槽口分步加工
工艺上先加工基准底面和侧面，建立长宽高方向的稳定基准，再完成顶部凸台外形、圆角过渡、侧向槽口和安装孔。A5052铝合金切削性能好，但长条块体在多面加工中容易出现基准转换误差，因此每次装夹都要明确定位面。侧向槽口建议采用分层铣削，避免刀具一次吃刀过深造成振纹。顶部凸台圆角和孔口倒角需要保证一致，既提升装配安全性，也改善零件外观。
四、检测与外观：孔位、槽口和边缘安全
该零件的检测重点包括整体长度、高度、厚度、槽口宽度与深度、顶部凸台位置、孔距和螺纹质量。对于医疗设备零件，锐边和残留毛刺是重点风险，特别是槽口底部、孔口和圆角过渡处，必须进行倒钝和清洁处理。检测时可使用三坐标复核多面基准关系，也可配合高度规、塞规和螺纹规进行过程检验。外观方面需要避免压伤、碰伤和明显刀纹。
五、交付总结：铝合金支座类零件的批量一致性
这件A5052电机支柱体现了铝合金支座件常见的加工要求：多面基准、局部槽口、圆角凸台和安装孔需要同时稳定。通过合理安排装夹顺序、控制槽口切削、统一孔位基准和进行边缘精修，可以让零件在医疗设备装配中保持良好的互换性。莱图加可根据图纸加工电机支柱、导向支座、铝合金连接块、安装座等非标医疗设备零件，支持样件、小批量和批量交付。
FAQ
Q1：A5052适合做医疗设备支座吗？
A1：适合。A5052重量轻、耐腐蚀性好，适合非植入类医疗设备结构支撑和安装件。
Q2：长条支座加工如何保证不变形？
A2：需要先建立稳定基准，控制装夹力，并采用分步去余量和多面复核的方式加工。
Q3：侧向槽口加工需要注意什么？
A3：重点控制槽宽、槽深、底面刀纹和转角毛刺，必要时安排二次精修。
Q4：顶部圆角凸台如何保证一致性？
A4：可通过数控铣削成形刀路、统一基准定位和首件检测保证两端凸台位置与外观一致。
Q5：能否配合阳极或其他表面处理？
A5：可以，A5052可根据需求进行本色阳极、喷砂阳极或其他表面处理，并在处理后复检关键尺寸。
