本案例来自一件用于医疗光学设备内部遮光与防护结构的A6061黑色氧化外壳盖板。零件整体为长条L形结构，底部平面分布四个大通孔，端部竖板上有两处小孔，图纸要求喷细砂后黑色氧化，并强调工作表面光滑无磕碰。该类盖板常用于医疗成像、光学检测、样本扫描和精密传感模组中，既承担安装遮挡作用，也要控制反光、边缘毛刺和装配一致性。
一、零件结构与医疗光学应用特点
从结构看，这件外壳盖板由长底板、竖向挡边和端部封板组成，底板上的四个大孔用于安装、避让或减重，端部小孔则用于侧向固定。医疗光学设备对内部遮光件的要求比较特殊，零件不能有明显反光，边缘不能刮伤线束或相邻塑料件，孔口也不能残留氧化前后的毛刺。A6061材料切削稳定、重量轻，适合做这类中小型结构件，但长条薄壁形态在加工和表面处理过程中容易出现轻微变形，需要提前规划装夹和工艺余量。
二、长折弯盖板的基准与孔位控制

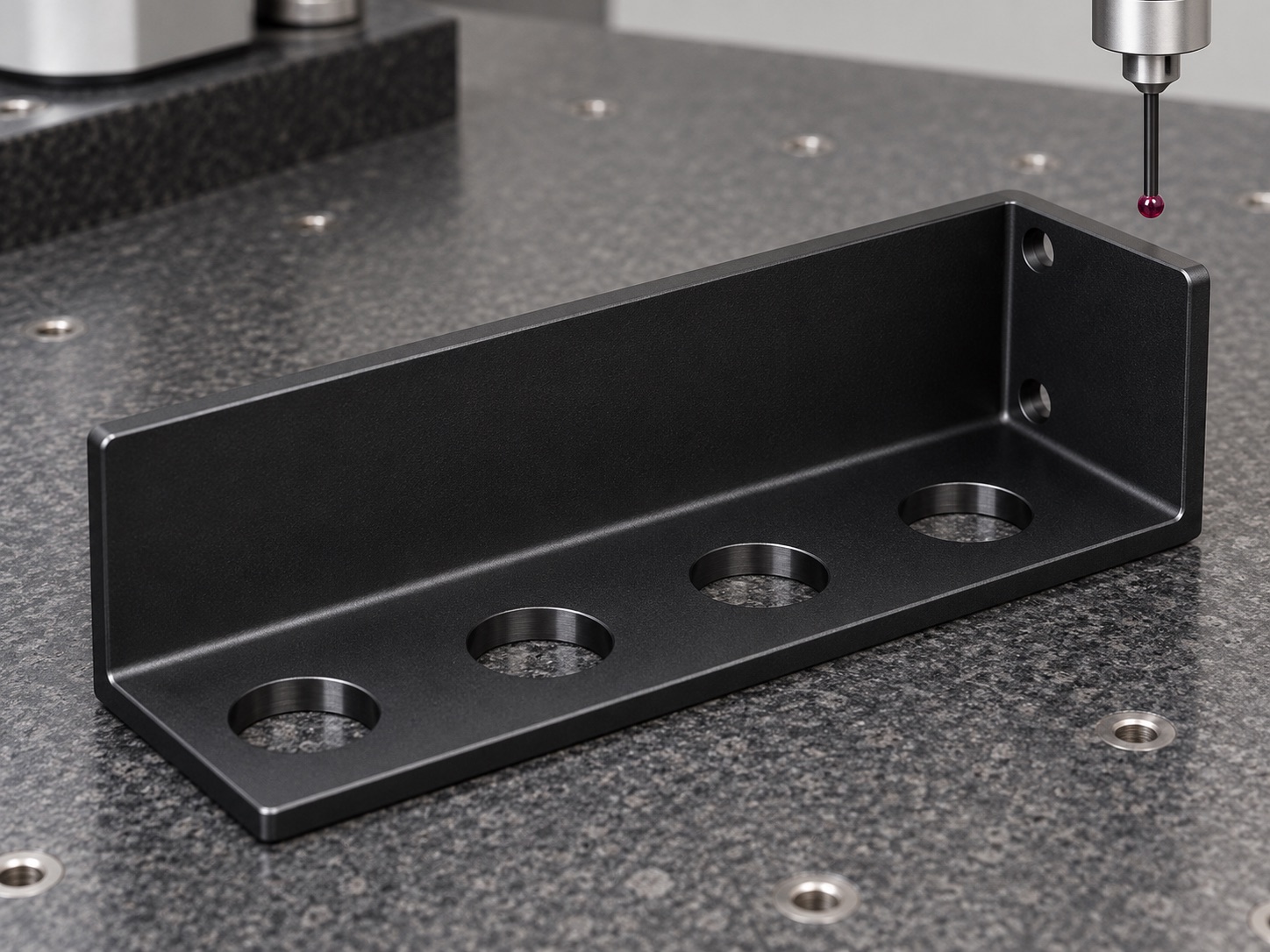

该零件的关键在于底板孔位、竖板高度和端面孔位之间的关系。加工时应先建立底面与长边基准，完成外形粗加工和基准面精修，再统一坐标加工四个大通孔和端部小孔。长条结构装夹时要避免单侧压紧导致翘曲，必要时采用软爪、限位挡块或专用工装分散受力。四个大孔的孔距会影响盖板与设备主体的锁付位置，端部小孔则影响侧向固定件装配，因此不能只看单孔尺寸，还要用整体基准检查孔系一致性。
三、喷细砂、黑色氧化与外观保护
图纸要求表面喷细砂并黑色氧化，目的是获得均匀、低反光、耐腐蚀的外观效果。加工完成后需先处理孔口、折角和端面边缘，保证氧化前没有卷边、刀纹拉伤或残留毛刺。喷砂会弱化细小刀纹，但不能代替倒角和去毛刺；黑色氧化后若孔口有披锋，会更明显地影响装配手感。对于有装配配合要求的孔位，需要根据客户要求确认是否做氧化保护或氧化后复检，避免膜层影响孔径和螺钉导入。
四、三坐标检测与交付检查

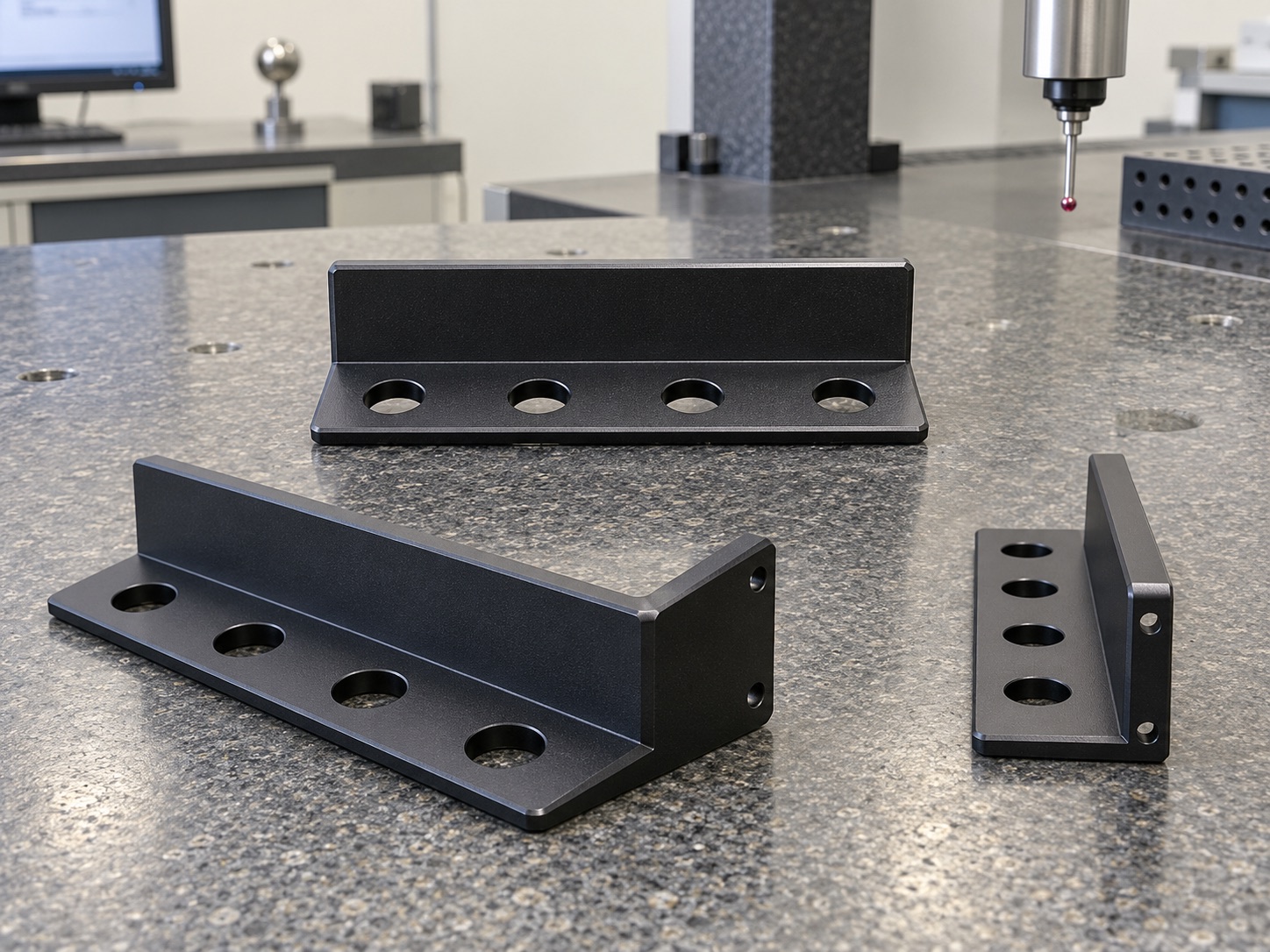

成品可在三坐标检测台上复核底板平面度、竖板高度、四孔孔距、端部小孔位置和整体外形轮廓。检测之外，还需要检查黑色氧化颜色是否均匀、边角是否磕碰、孔内是否干净，以及长条底板是否有明显翘曲。对于医疗光学设备用零件，外观和清洁度往往会影响后续整机调试，因此包装时应避免金属件互相摩擦，并按批次记录关键尺寸和表面状态。
五、案例总结
这件A6061黑色氧化外壳盖板的加工重点可以概括为“长边不翘、孔距准确、端孔顺畅、表面低反光”。通过统一基准、合理装夹、孔口精细去毛刺、喷细砂黑色氧化前后复检和三坐标检测，可以满足医疗光学设备对遮光、防护和装配稳定性的要求。
FAQ
1. A6061黑色氧化盖板适合哪些医疗设备？
适合医疗光学检测、成像辅助、样本扫描和传感器防护模组中的遮光或安装结构。
2. 长条盖板加工为什么容易变形？
长条薄壁结构刚性弱，装夹压力、切削热和表面处理都可能造成轻微翘曲，需要分散夹紧并控制余量。
3. 喷细砂黑色氧化前要做哪些处理？
需要完成孔口倒角、边缘去毛刺、表面清洁和外观检查，避免氧化后放大瑕疵。
4. 四个大通孔的检测重点是什么？
重点是孔径、孔距、孔口毛刺和与底面基准的相对位置，保证锁付顺畅。
5. 可以按医疗图纸定制类似外壳盖板吗？
可以，可根据材料、表面处理、公差、装配要求和检测标准定制加工方案。
