本案例来自一件用于医疗光学设备的A6061黑色氧化挡片。零件为薄板结构，带有两处沉孔、侧向U形槽、圆角外形和台阶边缘，图纸要求表面喷细砂后黑色氧化。该类零件常用于医疗光学检测仪、成像辅助模块、光路遮挡或定位支架中，需要兼顾轻量化、装配稳定和低反光外观。对于光学设备内部零件，尺寸合格只是基础，表面颜色均匀、边缘无毛刺和孔位装配可靠同样重要。
一、零件结构与医疗光学应用特点

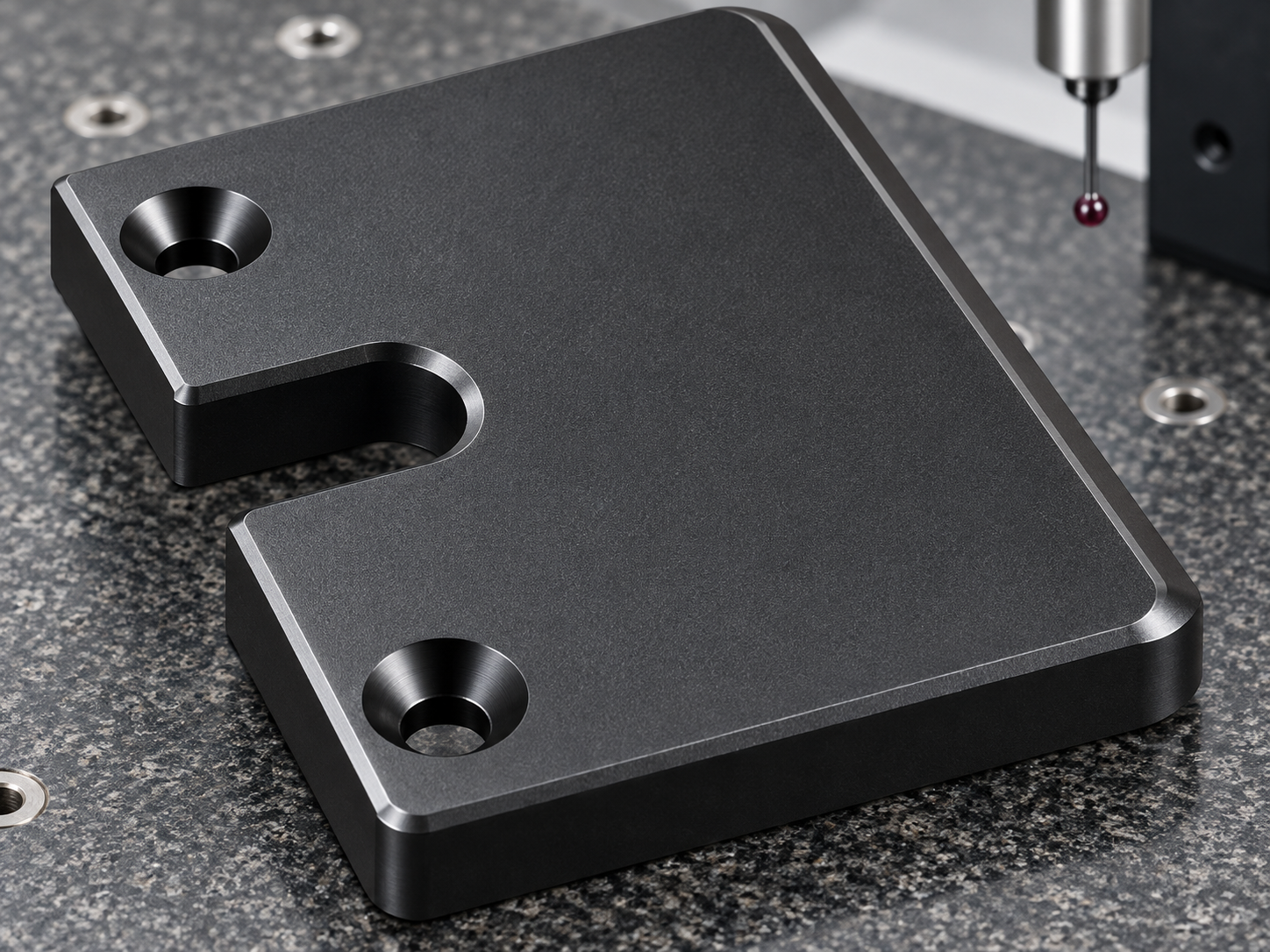

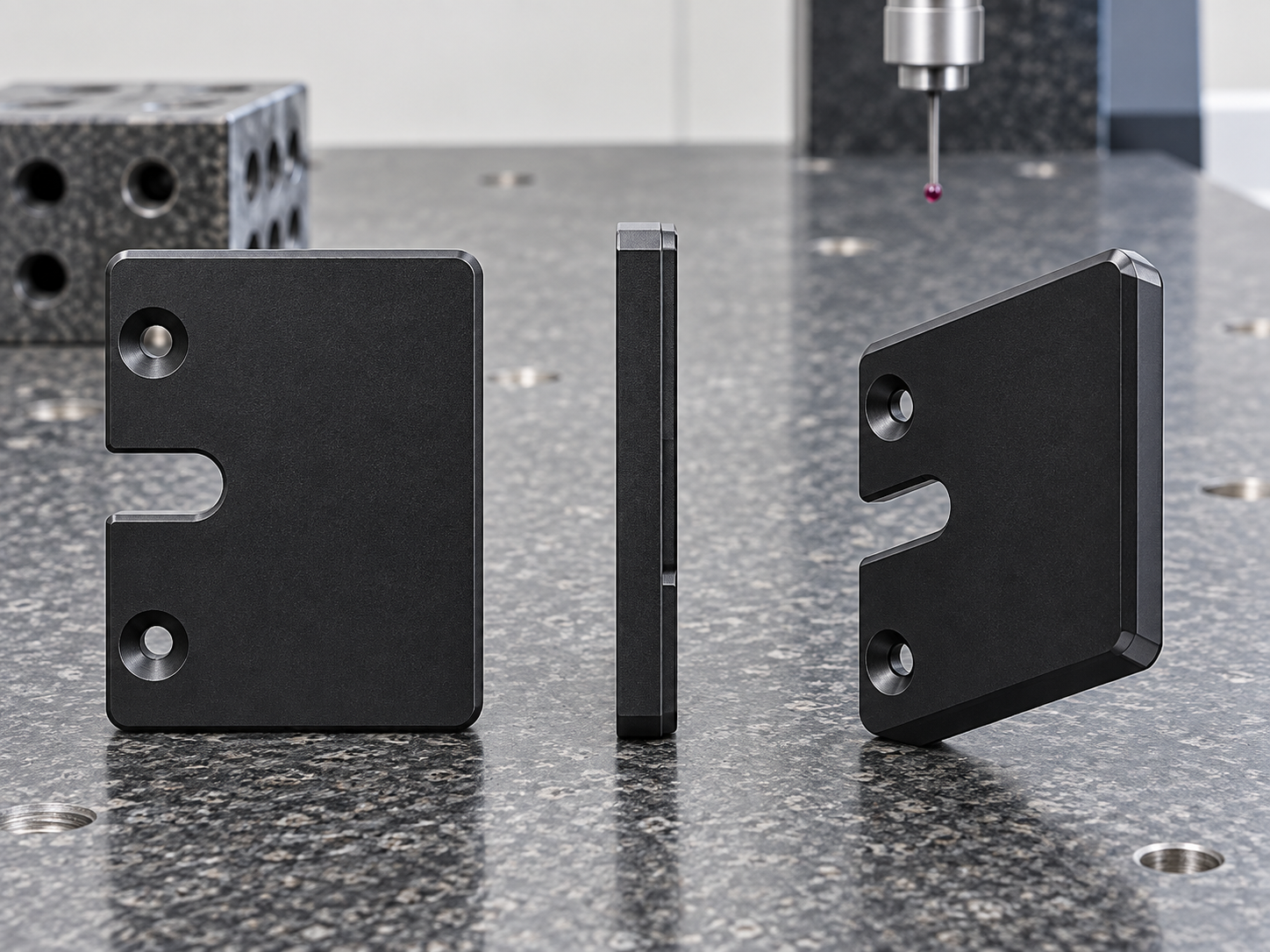

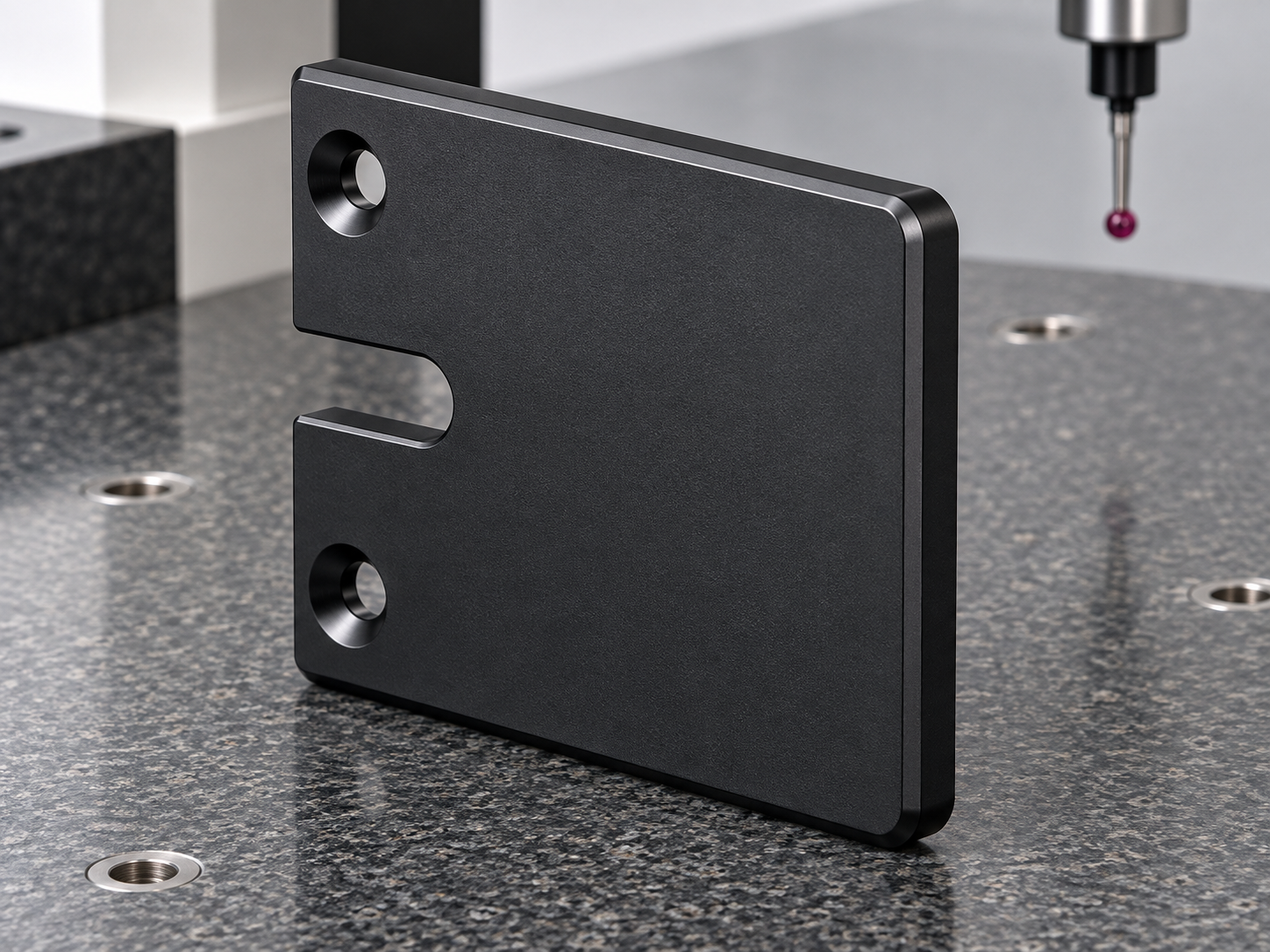

该挡片主体为矩形薄板，一侧设置U形开口槽，板面有两处沉孔贯穿结构，四周带圆角和倒角。A6061铝合金重量轻、加工稳定，适合医疗光学仪器内部支架和遮挡件。黑色氧化表面可以降低反光，喷细砂则能获得均匀细腻的哑光质感。由于零件位于设备内部装配区域，沉孔深度、槽口圆角和边缘倒角会影响螺钉贴合、避让间隙和装配安全。
二、沉孔、侧槽与板件厚度控制
沉孔加工需要保证孔位、孔径和锥面一致性，避免螺钉装配后高出表面或压偏。侧向U形槽属于避让结构，槽底圆角和侧壁光洁度会影响相邻部件运动或线缆避让。加工时通常先完成板材外形和基准面，再加工孔位、沉孔和侧槽，最后统一倒角。板件厚度较薄时，装夹要控制压紧力，防止板面变形影响沉孔深度和整体平面度。
三、喷细砂与黑色氧化表面控制
喷细砂和黑色氧化是该零件的重点工序。喷砂前需要确保毛刺已处理干净，否则氧化后缺陷会更明显；喷砂时要控制均匀性，避免局部发亮或粗糙度差异。黑色氧化后还需检查色差、膜层完整性、孔口堆积和边角露底。对于沉孔和侧槽位置，氧化膜层可能轻微影响装配，需要根据客户螺钉和配合件提前评估预留量。
四、检测与清洁包装
成品使用三坐标检测台或影像测量方式复核孔位、沉孔、侧槽轮廓、外形圆角、厚度和平面度。外观检验关注黑色是否均匀、喷砂纹理是否一致、边缘是否无毛刺。医疗光学零件还要避免油污、粉尘和硬物碰伤，清洗后建议单件隔离包装，保护黑色氧化表面。
五、案例总结
该A6061黑色氧化挡片案例的关键在于“孔位准确、槽口顺滑、表面低反光、边缘无毛刺”。通过沉孔稳定加工、侧槽精修、喷砂前去毛刺、黑色氧化复检和三坐标检测，可以让零件满足医疗光学设备内部装配与光路控制需求。
FAQ
1. A6061黑色氧化挡片适合哪些医疗设备？
适合医疗光学检测仪、成像辅助模块、光路遮挡、定位支架和内部安装板。
2. 黑色氧化对医疗光学零件有什么作用？
主要用于降低反光、提升外观一致性，并提供一定表面保护。
3. 沉孔加工为什么要重点控制？
沉孔会影响螺钉贴合高度和装配稳定性，孔位或深度偏差会导致装配干涉。
4. 喷细砂前为什么要先去毛刺？
毛刺在喷砂和氧化后更明显，且会影响孔口、槽口和边缘安全性。
5. 可以定制类似黑色氧化铝合金板件吗？
可以，可根据图纸要求加工沉孔、槽口、倒角、喷砂和阳极氧化表面。
