一、项目背景：医疗自动化传动单元中的同步带轮
本案例零件为医疗设备传动模块中的A6061-T6铝合同步带轮，可用于检测平台、影像辅助运动机构、样本处理设备或医疗自动化输送单元。同步带轮承担动力传递和节拍定位作用，既要求齿形与同步带啮合平稳，又要求大直径轮体在高速或重复启停时保持低跳动、低噪声和良好的动平衡基础。图纸标注材料为A6061-T6，并要求白阳极处理，说明客户关注轻量化、耐腐蚀和洁净外观。
二、图纸结构分析：大直径齿圈与均布安装孔
该带轮具有外周同步齿、中心孔、台阶端面和多组均布孔，图纸中可见S5M齿形、112齿、15毫米带宽等传动相关信息，同时包含M4螺纹孔和通孔沉台。大直径薄壁铝件加工时，外圆、内孔、齿圈和孔系之间的基准关系非常重要。如果先后工序基准不一致，就容易造成齿圈偏心、端面跳动或装配孔错位，最终影响同步带运行稳定性。
三、加工方案：控制齿形、端面和薄壁变形
工艺安排上，先以毛坯外圆和端面建立基准，粗加工内孔、外径和端面余量，再进行精车和齿形加工。齿圈加工完成后采用同一基准完成孔系钻孔、攻牙和沉孔，以减少重复装夹误差。A6061-T6材料切削性好，但大直径结构在夹紧时容易变形，因此需要使用贴合面积更大的软爪或端面压紧方式，并控制切削热，避免阳极前尺寸已经处于临界状态。
四、白阳极与检测：兼顾外观、孔位和啮合顺畅

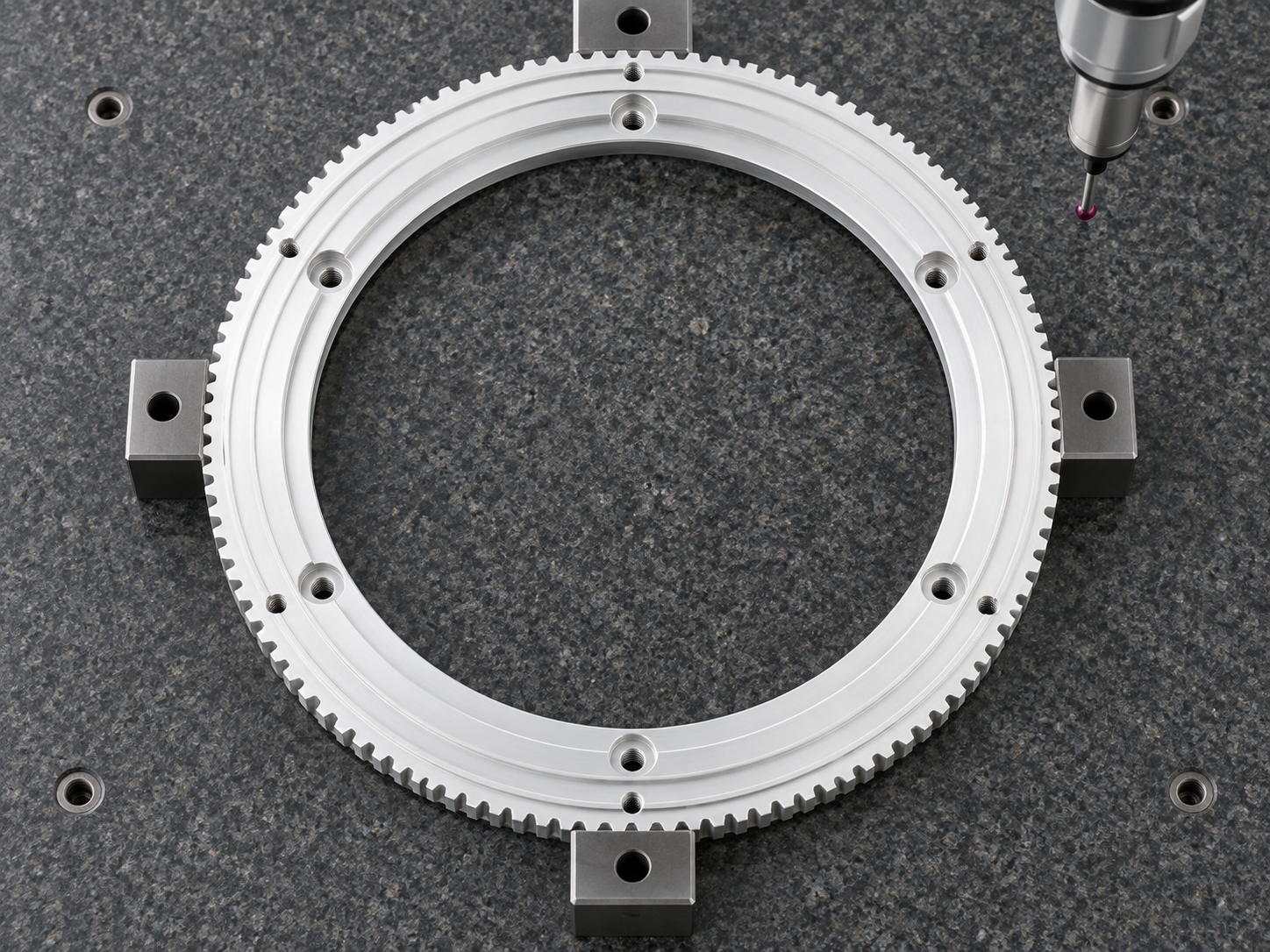

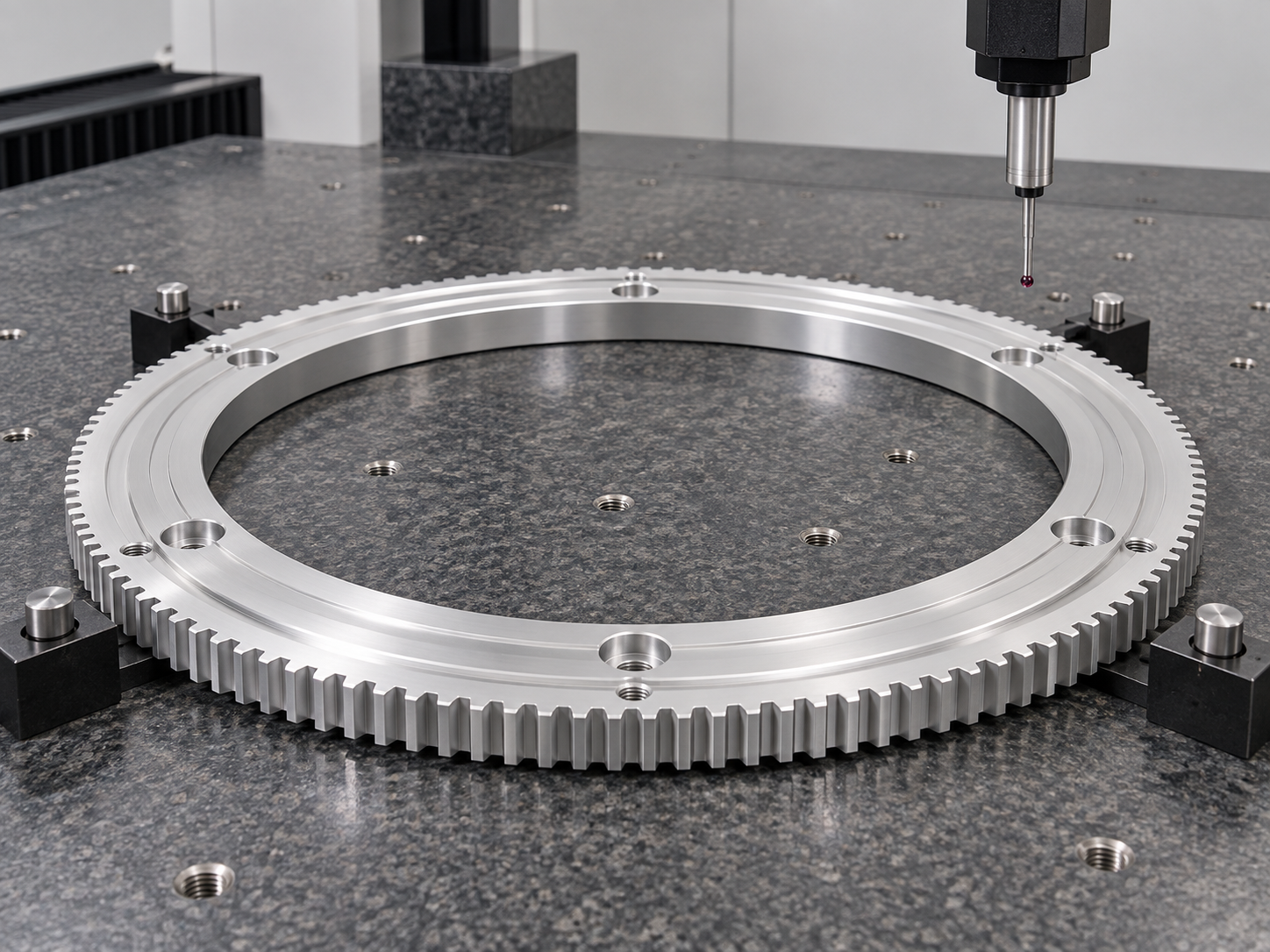

白阳极处理前，零件必须彻底去毛刺并清洁齿槽、孔口和沉台边缘。齿形边缘若有翻边，会直接影响同步带啮合；孔口毛刺则可能影响螺钉贴合。阳极后重点检查膜层外观是否均匀、孔内是否残留处理液、齿槽是否有磕碰。检测环节采用三坐标对孔系位置、中心孔、外圆和端面关系进行复核，同时通过齿形外观检查保证带轮与同步带配合顺畅。
五、交付总结：大直径铝合金传动件的加工要点
这件A6061-T6同步带轮的加工难点集中在大直径齿圈、薄壁稳定性、孔系一致性和阳极后的外观保护。通过统一基准、专用夹具、低应力切削和阳极前后双重检查，可以降低齿圈偏摆和孔位偏差风险。莱图加可为医疗设备客户提供同步带轮、传动盘、导向轮、法兰盘等铝合金精密件加工，并可配合白阳极、黑阳极、喷砂阳极等表面处理需求。
实际交付中，我们会把齿圈外观、孔系分布、端面跳动和阳极色差作为重点记录。对于需要与电机、张紧轮或导轨平台配合的医疗传动件，还会建议客户提供配套同步带或装配关系，便于在首件阶段同步验证啮合间隙和安装方向，减少批量装配时的调试时间。
FAQ
Q1：A6061-T6为什么适合同步带轮？
A1：它重量轻、强度和切削性能较好，适合医疗设备中需要轻量化和稳定传动的铝合金零件。
Q2：同步带轮加工最关键的尺寸是什么？
A2：中心孔、外周齿形、端面跳动和安装孔系都很关键，它们共同决定传动平稳性。
Q3：白阳极会影响孔和齿槽吗？
A3：阳极膜层会改变表面状态，孔口和齿槽需提前去毛刺，并在后处理后进行复检。
Q4：大直径铝件如何避免变形？
A4：需要合理夹持、分层切削、控制切削热，并在关键工序中减少重复装夹。
Q5：是否可以按图纸加工不同齿形的带轮？
A5：可以，根据客户图纸中的齿形、齿数、带宽、孔系和表面处理要求评估加工方案。
