一、零件背景：加热浴盘用于医疗诊断样本温控模块

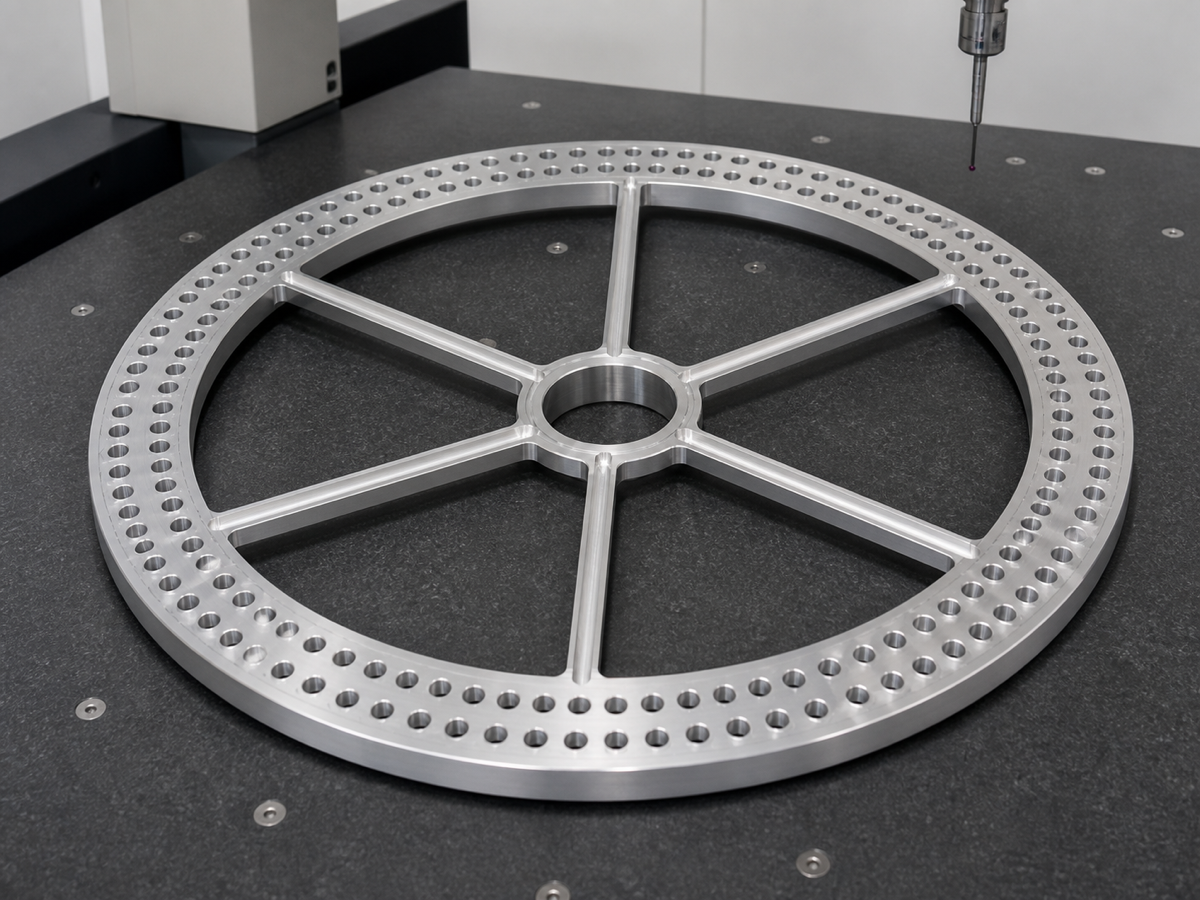

本案例选取一款医疗诊断设备中可使用的A5056铝合金加热浴盘零件。零件整体为大型环形载盘结构，外圈分布密集小孔阵列，中部为中心孔与圆形轮毂区域，内外环之间通过多条放射状筋位连接。该类零件可用于样本温控、反应盘承托、加热浴模块或检测转盘组件中，为耗材、试剂反应位或温控结构提供稳定的安装与传热基础。
医疗诊断设备对温控模块的稳定性要求较高。加热浴盘不仅要保证尺寸和孔位准确，还要兼顾热传导、装配平面和旋转或定位基准。外圈密集孔位通常用于安装、定位、通风、减重或配合温控单元；中心孔与环形基准则影响整盘装配后的同心度和运行稳定性。
二、加工难点：大尺寸环形件与密集孔阵列同时受控
这类加热浴盘的加工难点首先来自外形尺寸大、孔数量多。密集孔沿外圈环形区域分布，孔径、孔距、孔口倒角和孔壁毛刺都需要保持一致。如果孔位出现累积偏差，后续与加热件、定位件或检测位配合时可能产生装配错位。若孔口毛刺残留，也会影响清洁、防护和装配安全。
大型环形铝件还容易受到装夹和去料顺序影响。放射状筋位较长，内外环连接区域存在刚性变化，如果粗加工余量释放不均，零件可能产生轻微变形。中心孔、外圆、内环和孔阵列之间的同心关系，是判断该零件是否适合医疗温控模块装配的关键。
三、工艺方案：先建立同心基准，再分区加工孔阵列
莱图加加工类似A5056铝合金加热浴盘时，会先进行图纸评审，明确中心孔、外圆、环形平面和孔阵列之间的基准关系。粗加工阶段先释放内外圆和开窗区域的大部分余量，保留关键平面、中心孔和孔阵列的精加工余量；精加工阶段再统一完成端面、外圆、中心孔、放射筋和密集孔。
密集孔阵列加工时，需要稳定控制刀具磨损、排屑和孔口质量。可通过合理分区、固定坐标基准和过程抽检减少孔位累积误差。放射状筋位与内外环交界处需要保持过渡顺滑，避免尖角、毛刺和局部刀痕。加工完成后，所有孔口、内外圆边缘和筋位交界处都要逐项去毛刺。
四、三坐标检测：验证孔阵列、平面度和同心度闭环

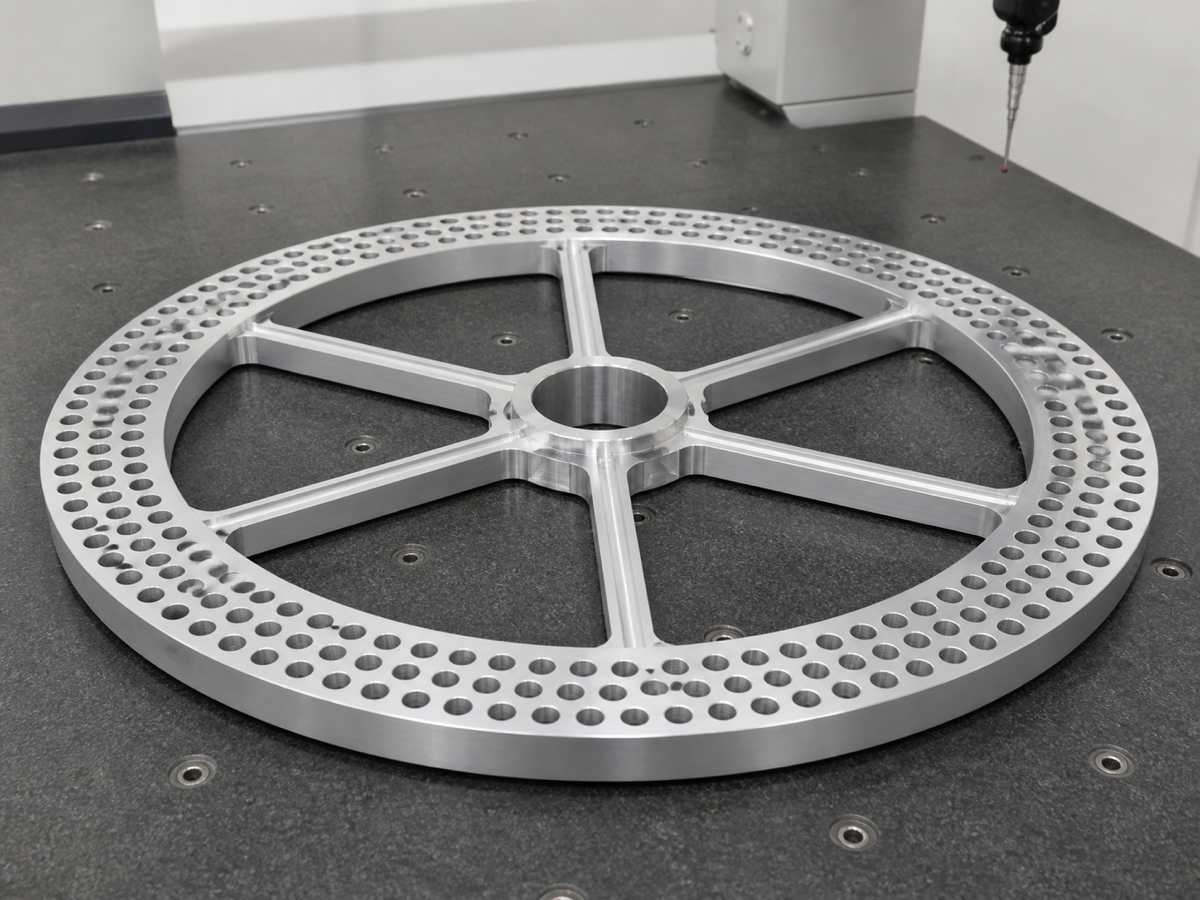

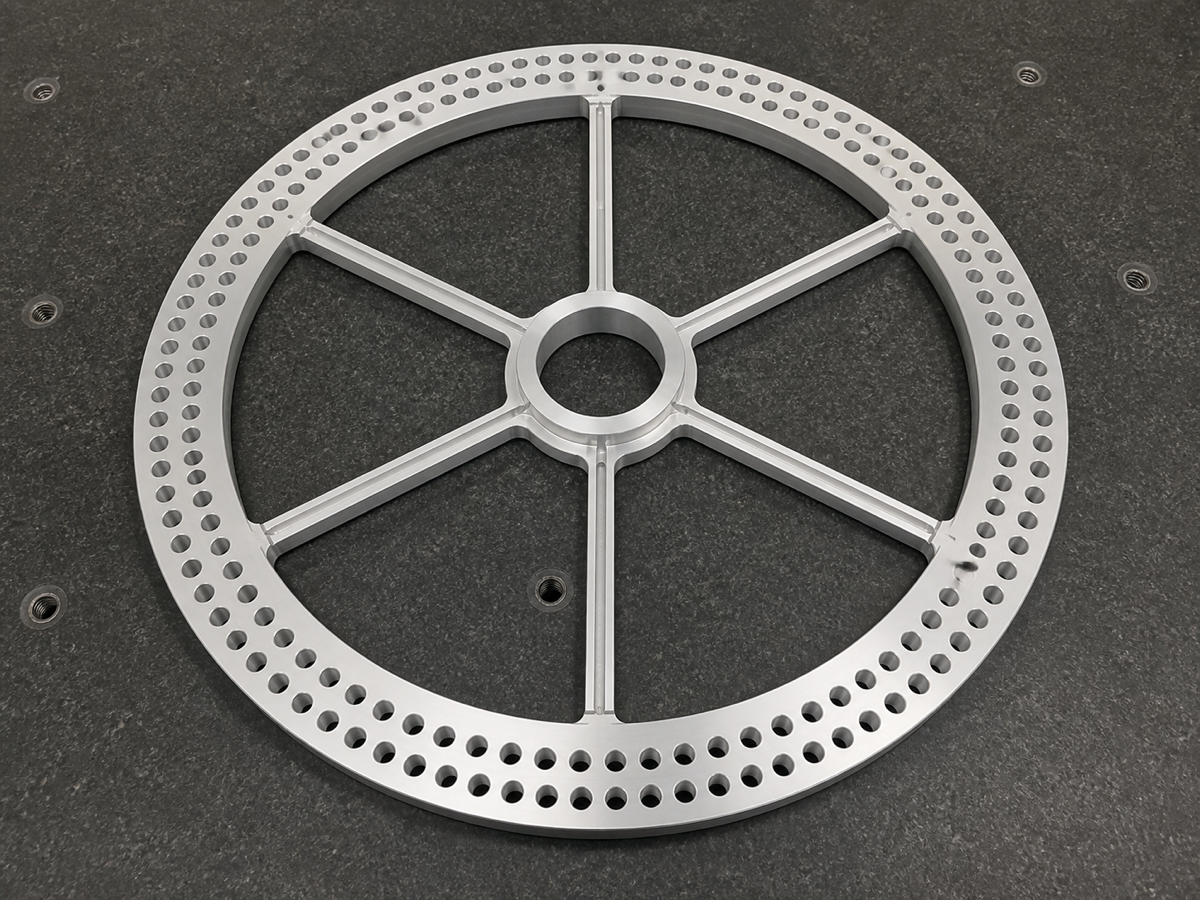

加热浴盘完成加工后，莱图加会在三坐标检测台上对关键尺寸进行复核。检测重点包括外圆直径、中心孔、内环轮廓、外圈孔阵列位置、孔距一致性、端面平面度、筋位宽度以及中心基准与外圈孔阵列的同心关系。对于医疗诊断设备来说，检测数据能够帮助客户判断温控盘在整机中的装配可靠性。
如果检测发现孔位整体偏移，需要回看中心基准和分度程序；如果平面度不稳定，则要优化装夹支撑和去料顺序；如果孔口状态不一致，则要复核刀具寿命和去毛刺工艺。通过首件检测和关键过程抽检，可以降低医疗诊断设备装配阶段的返工风险。
五、案例小结：温控载盘要把尺寸、孔位和表面状态做成闭环
本案例中的A5056铝合金加热浴盘，体现了医疗温控类结构件的典型特点：尺寸大、孔阵列密集、同心基准敏感、局部筋位多，并对毛刺、平面度和清洁状态有较高要求。莱图加在此类零件加工中，会围绕图纸评审、基准规划、稳定装夹、分区孔加工、端面精修、去毛刺、清洁防护和三坐标检测形成闭环，帮助客户获得适合试制验证和小批量装配的医疗设备精密零件。
FAQ：医疗加热浴盘加工常见问题
1. 加热浴盘加工最关键的控制点是什么？
重点是中心孔、外圆、端面平面度和外圈孔阵列的位置关系，它们决定装配同心度和温控模块稳定性。
2. 密集孔阵列为什么容易产生累积误差？
孔数量多、路径长，刀具磨损、坐标基准和分区加工策略都会影响孔距一致性，需要过程抽检控制。
3. 大型环形铝件如何减少加工变形？
需要合理支撑、均匀装夹、分步释放余量，并在精加工阶段统一修正关键平面和同心基准。
4. 孔口去毛刺为什么重要？
孔口毛刺会影响装配、清洁和使用安全，尤其医疗设备内部零件更要避免残屑和锐边。
5. A5056铝合金适合医疗设备温控结构件吗？
适合用于轻量化、导热和结构稳定要求较高的设备部件，具体还需结合客户图纸和使用环境确认。
