一、零件背景：加热浴盘追加工用于医疗诊断温控模块迭代

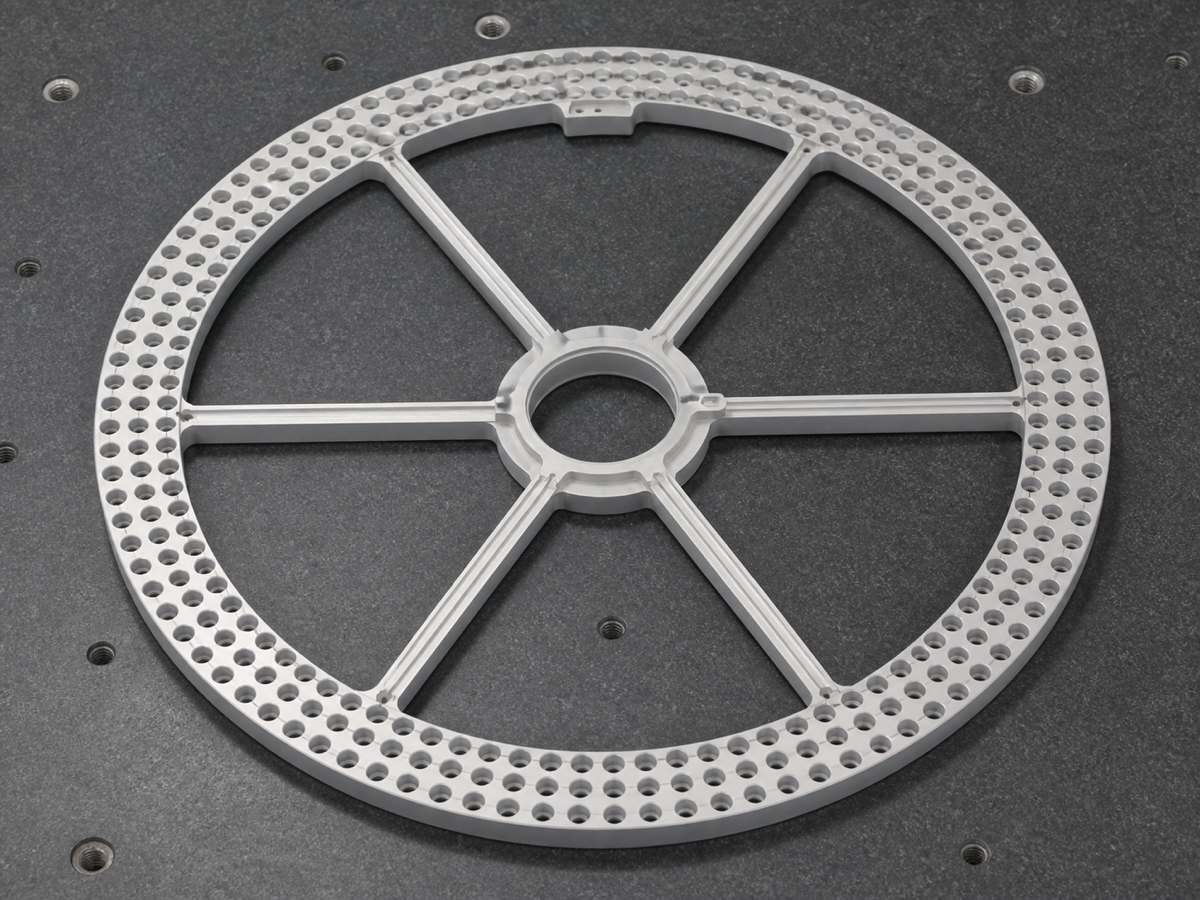

本案例选取一款医疗诊断设备中使用的A5056铝合金加热浴盘追加工零件。零件主体为大型环形载盘，外圈分布密集小孔阵列，中部带中心孔和轮毂区域，内外环之间由多条放射状筋位连接。本次图纸重点体现追加工内容，包括局部槽口、台阶口袋和边缘避让特征，用于满足后续装配、传感器避让或温控模块迭代需求。
医疗诊断设备中的温控盘通常和反应杯、试剂位、加热单元、转盘机构或检测模块配合。追加工并不是简单补几个槽口，而是在已有精密孔阵列和同心基准上继续加工新特征。若二次装夹定位不稳，可能破坏原有孔位关系、环形平面或中心同轴度，因此需要把追加工当作精密返修工序管理。
二、加工难点：已有孔阵列不能受损，二次基准要准确
这类加热浴盘的最大难点，是零件已经具备大量密集孔和环形功能面。追加工时，装夹压板、支撑块和定位点都不能压伤孔口或造成局部变形。外圈小孔数量多，孔口边缘较密集，如果装夹或搬运保护不到位，容易出现磕碰、压痕或毛刺二次翻起。
局部槽口和台阶口袋往往尺寸不大，但位置关系敏感。它们需要与中心孔、外圆、放射筋和原有孔阵列保持准确坐标关系。若追加工原点选择不当，槽口会偏离实际装配位置；若切削参数过重，也可能在薄壁边缘留下振纹或毛刺，影响医疗温控模块的装配洁净度。
三、工艺方案：保护性装夹和低余量精修
莱图加处理类似A5056加热浴盘追加工时，会先复核原件状态，确认外圆、中心孔、环形平面和孔阵列可作为二次定位参考。装夹方案尽量采用软质垫块、定制支撑或避孔压紧，避免压在密集孔口和薄弱筋位上。加工前会通过试找正确认中心基准和角向位置，保证新增槽口落在图纸要求位置。
追加工阶段以小余量、低振动和稳定排屑为原则。局部槽口可采用分层铣削，台阶口袋需要控制底面平整度和转角过渡，边缘避让位则要保证轮廓清晰。加工完成后，新增特征和原有孔阵列都要重新去毛刺和清洁，尤其是槽口边、孔口交界和筋位根部，防止铝屑残留在医疗设备内部。
四、三坐标检测：追加工后重新验证整体基准

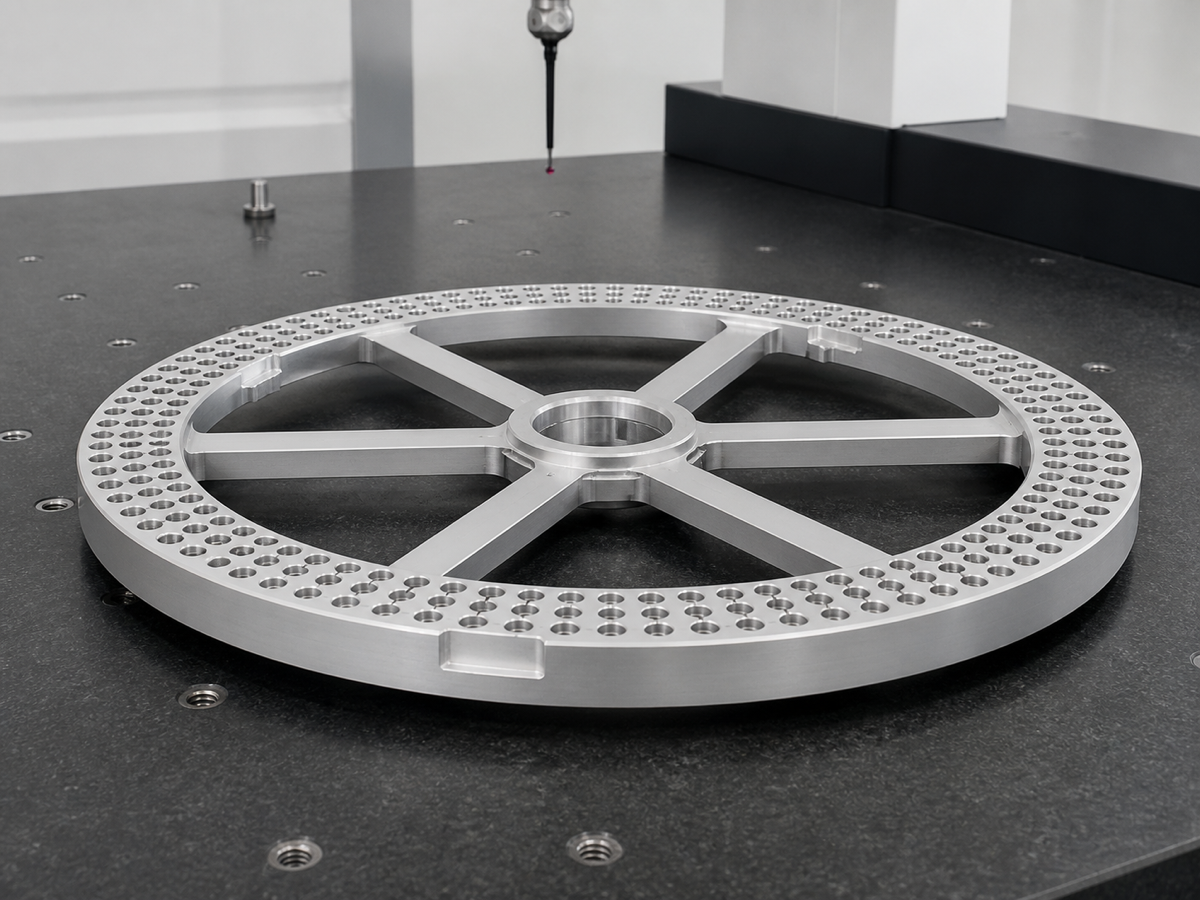

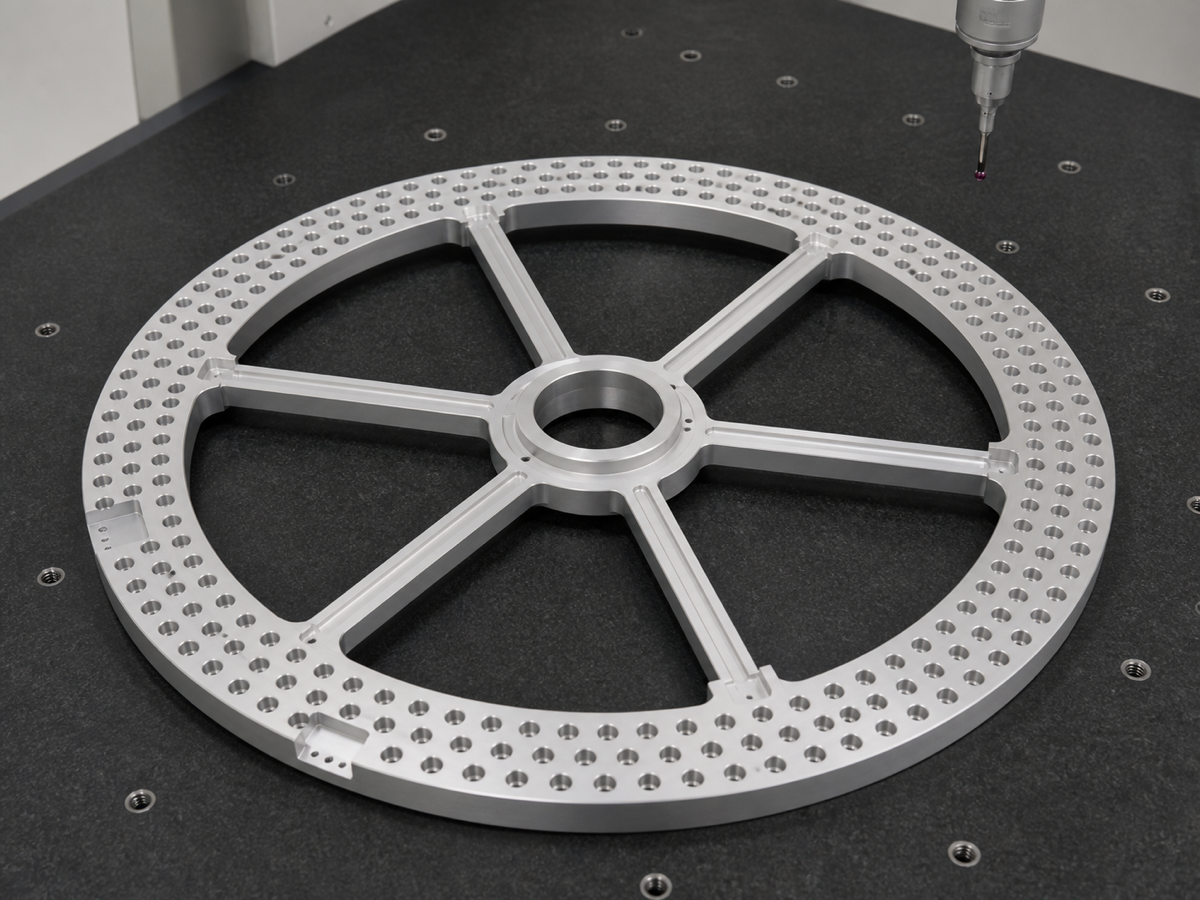

追加工完成后，莱图加会在三坐标检测台上重新建立零件基准，对新增槽口、台阶口袋、中心孔、外圆、环形平面、密集孔阵列和放射筋位置进行复核。对于医疗诊断温控盘来说，检测重点不只是新增尺寸是否合格，还要确认追加工没有破坏原有同心关系和平面状态。
如果检测发现局部槽口位置偏移，需要回看二次找正和角向定位；如果孔阵列附近出现毛刺或碰伤，则要优化保护方式；如果平面度发生变化，则要检查装夹支撑和切削力。通过追加工前后检测对比，可以帮助客户更可靠地完成医疗设备结构迭代。
五、案例小结：追加工更考验基准保护和细节控制
本案例中的A5056加热浴盘追加工，体现了医疗设备改型和小批量迭代中常见的加工需求：原件价值高、孔阵列密集、功能面多、新增特征局部但位置敏感。莱图加在此类任务中，会围绕原件检查、二次定位、保护性装夹、局部精修、去毛刺、清洁防护和三坐标检测形成闭环，帮助客户在不破坏原有精密结构的前提下完成追加工验证。
FAQ：医疗加热浴盘追加工常见问题
1. 加热浴盘追加工最怕什么问题？
最怕二次装夹定位不准、压伤原有孔阵列、破坏平面度或新增槽口位置偏移。
2. 为什么追加工前要复核原件尺寸？
原件状态会影响二次定位基准，提前复核可以判断外圆、中心孔和功能面是否适合作为加工参考。
3. 密集孔阵列如何避免被压伤？
可采用避孔压紧、软质垫块、定制支撑和合理夹紧力，避免压板直接作用在孔口密集区域。
4. 追加工后还需要三坐标检测吗？
建议检测。除新增槽口外，还要确认中心基准、外圆、孔阵列和平面度没有被二次加工影响。
5. 医疗设备改型零件适合小批量追加工吗？
适合。通过稳定二次定位和过程检测，可以支持医疗设备样机验证、结构改型和小批量迭代。
