一、零件背景：定位支座决定医疗检测模组的装配基准

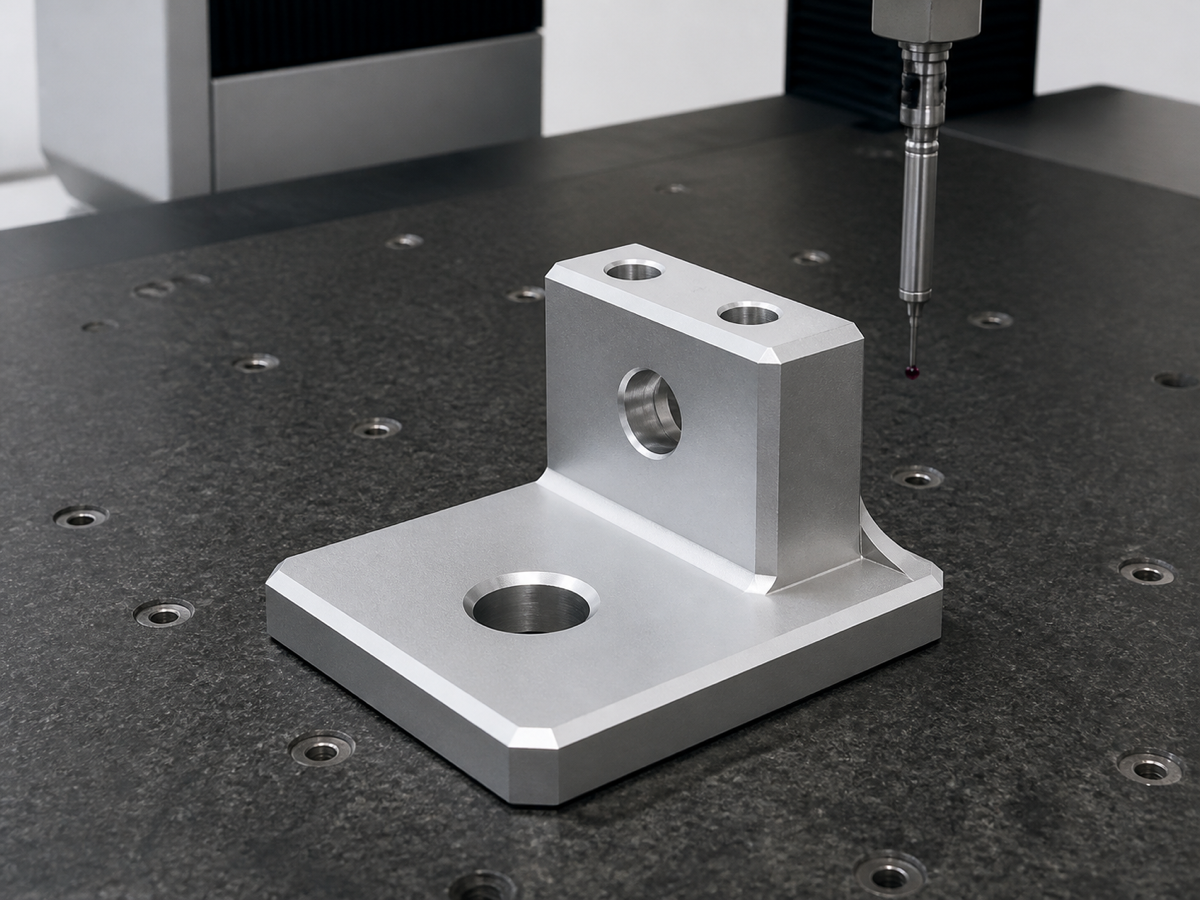

本案例选取一款用于医疗检测设备内部模组安装的铝合金定位支座。该零件为小型直角支撑块结构，底部带安装平台和竖向通孔，端部立壁上有横向孔，顶部台阶区域还布置双孔。它通常用于固定传感器、微型导向轴、光学支架、限位组件或小型运动模组，是设备内部建立局部坐标和支撑关系的基础件。
医疗检测设备空间紧凑，零件之间的装配余量往往不大。定位支座若孔位偏移、台阶高度不稳或立壁垂直度不足，会影响后续传感器对位、滑动机构平行度和整机调试效率。莱图加在评审这类零件时，会先识别底面基准、立壁基准、横向孔功能和顶部双孔装配关系，再制定加工顺序，避免只关注单个孔径而忽视整体装配链。
二、加工难点：底座孔、横向孔和顶部双孔要在同一基准下稳定
该类定位支座的难点在于特征分布在多个方向：底座有竖向安装孔，立壁有横向孔，顶部还有双孔结构。不同方向的孔如果分开找正加工，容易产生坐标累积误差。尤其是立壁横孔，通常用于安装销轴、导向件或调节件，其孔轴线与底座基准之间的垂直度、位置度会直接影响装配姿态。
台阶和肩部也是控制重点。支座上部与底座之间存在高度差和过渡台阶，若粗加工余量释放不均，局部面可能出现轻微变形或刀纹。边角倒角既要消除锐边，又不能影响装配贴合面。医疗设备内部常有线束、塑胶件和精密运动件，孔口及台阶边缘毛刺必须清理干净，避免装配划伤和运动干涉。
三、工艺方案：先建立底面基准，再分方向完成孔系加工
莱图加加工类似铝合金定位支座时，会先完成底面和基准边加工，使零件后续装夹有可靠的定位依据。粗加工阶段释放外形和台阶余量，保留关键面精加工余量；精加工阶段以底面和侧边为统一坐标，完成底座孔、顶部双孔、立壁横向孔和关键台阶面。对于需要翻面或侧向加工的孔位，会通过夹具和找正程序控制方向基准，减少二次装夹误差。
孔加工方面，需要区分安装孔、定位孔和功能孔。底部通孔重点看装配间隙和孔口倒角；顶部双孔重点看孔距一致性；立壁横孔重点看孔轴线位置和孔壁质量。加工完成后，还要检查台阶根部、孔口、外轮廓倒角和内角处是否残留毛刺，并根据客户表面处理要求做好清洁和包装。
四、三坐标检测：确认多方向孔系与装配面的真实关系

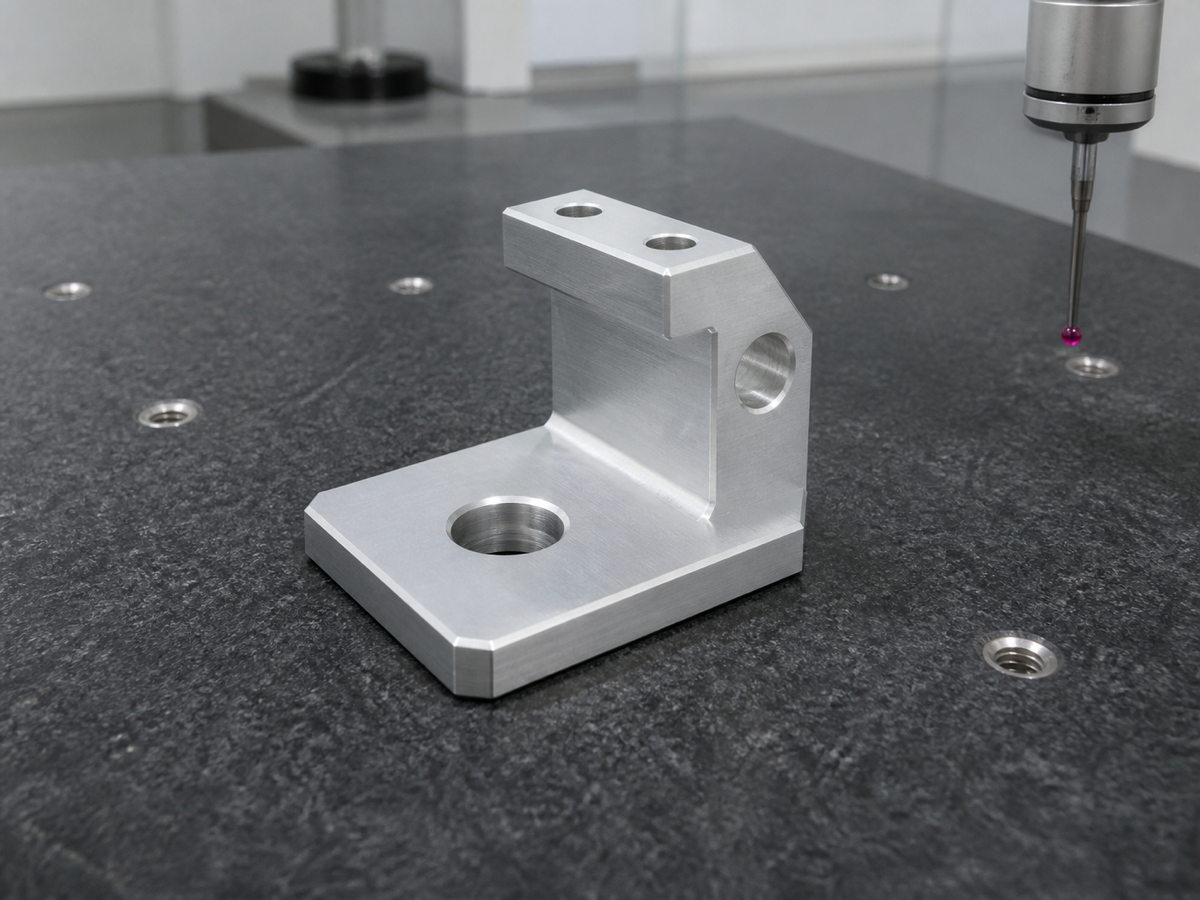

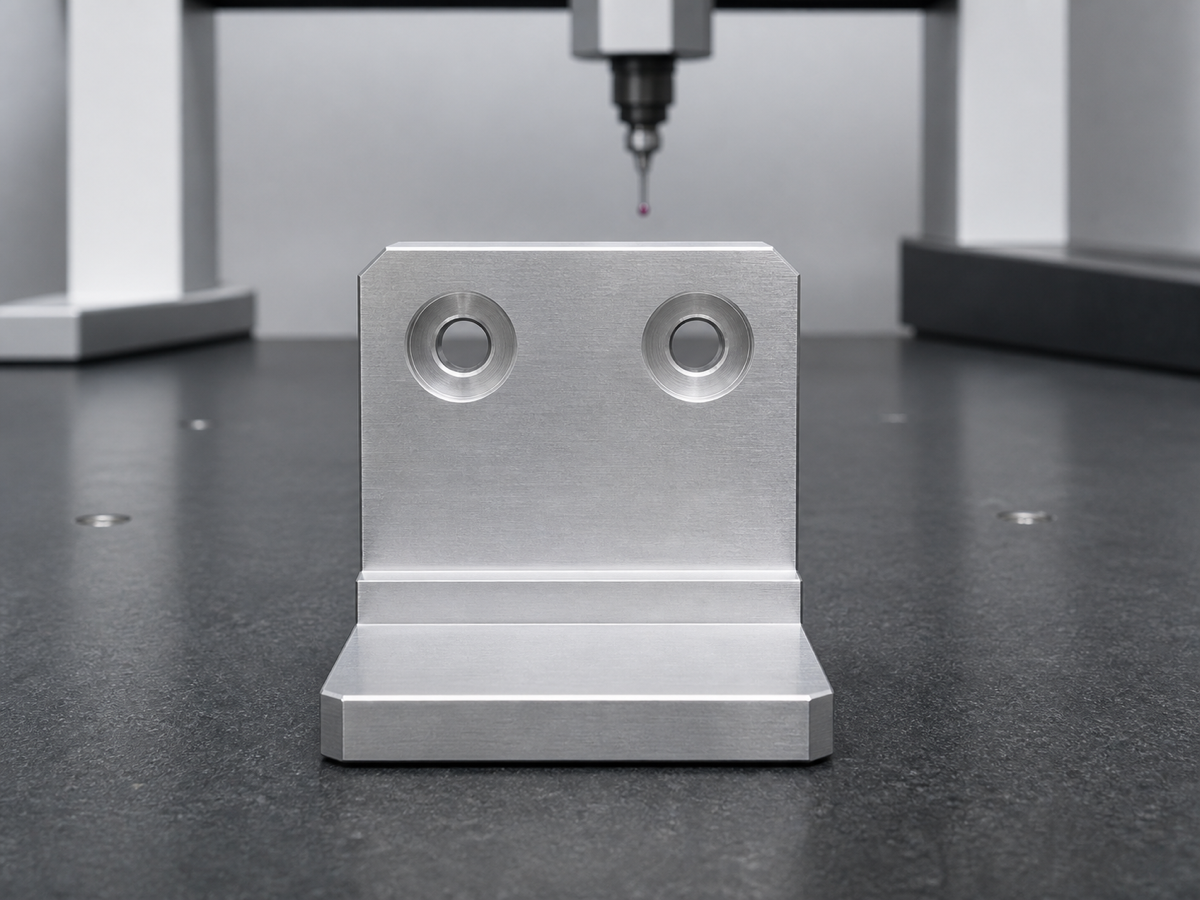

这类小型支座不能只用卡尺判断是否合格，因为多个孔位分布在不同平面。莱图加会结合三坐标检测台建立零件坐标系，对底座孔位置、立壁横孔轴线、顶部双孔孔距、台阶高度、基准面垂直度和外形轮廓进行确认。检测重点是功能特征之间的相互关系，而不是孤立尺寸。
若检测发现横向孔与底面关系偏差，需要追溯侧向装夹、找正基准和刀具补偿；若顶部双孔孔距不稳定，则要检查程序坐标、刀具磨损和夹紧状态。通过首件检测和过程抽检，可以让医疗检测模组在试产阶段更快装配验证，降低后续批量返工风险。
五、案例小结：小型支座要按装配基准件管理
本案例中的医疗检测模组铝合金定位支座，尺寸不大，但集成了底面安装、立壁支撑、横向定位和顶部连接等多项功能。莱图加在此类零件加工中，会从图纸评审、基准规划、分阶段加工、多方向孔系控制、去毛刺、清洁包装和三坐标检测建立闭环。对于医疗设备结构件来说，稳定的支座可以减少客户装配调试时间，让传感器、运动件和光学组件保持更可靠的位置关系。
FAQ：医疗检测模组铝合金定位支座加工常见问题
1. 铝合金定位支座加工最容易出现什么问题？
常见问题包括多方向孔位偏差、立壁垂直度不稳、台阶面刀纹、孔口毛刺和装夹压痕，需要从基准、夹具和加工顺序上控制。
2. 立壁横向孔为什么要重点检测？
横向孔常用于安装销轴、导向件或调节件，其位置和轴线方向会影响装配姿态。只检测孔径不能判断它与底面基准的真实关系。
3. 顶部双孔如何保证孔距一致？
应在统一坐标下加工，减少重复装夹，并通过三坐标或专用检具确认孔距和相对位置，批量时还要关注刀具磨损。
4. 医疗设备支座为什么强调去毛刺？
孔口、台阶和外轮廓毛刺可能划伤线束、塑胶件或装配人员，也可能影响定位贴合，因此需要全边去毛刺和清洁处理。
5. 这类支座适合哪些检测方式？
常规孔径可用针规或卡尺确认，关键孔位、横孔轴线、台阶高度和垂直度建议使用三坐标检测，首件阶段尤其重要。
