一、零件背景：轮转接座用于医疗旋转调节模块连接定位

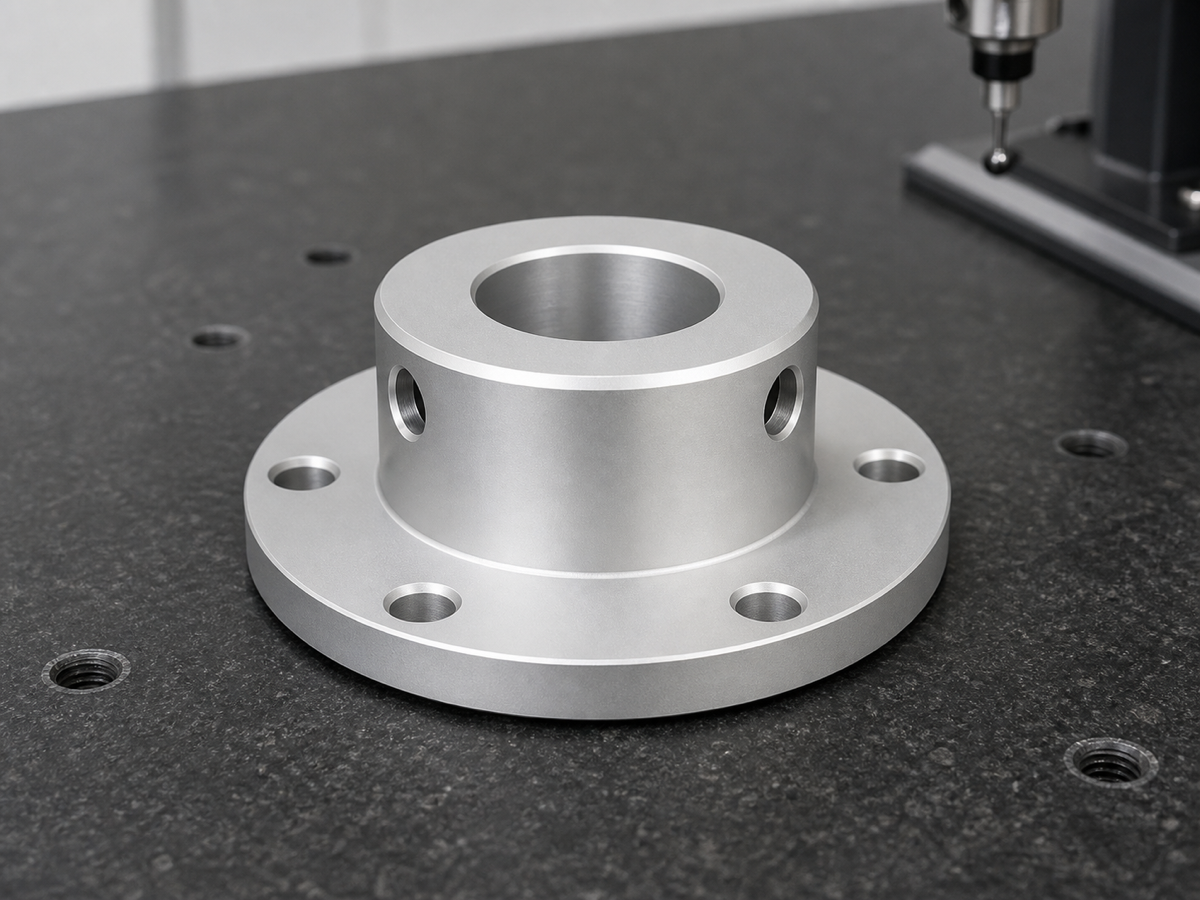

本案例选取一款医疗旋转调节模块中可使用的轮转接座零件。零件整体为圆形法兰结构，中部带圆柱凸台，中心设置精密通孔，法兰面上分布四个等分安装孔，凸台侧面还设有径向连接孔。该类零件常用于医疗检测设备、微创器械辅助机构、光学调节平台或小型旋转定位组件中，承担转接、定位和锁紧作用。
轮转接座的关键价值在于“中心准确、孔位均匀、装配稳定”。中心孔与凸台外圆决定旋转或导向基准，四个安装孔决定零件与底板或旋转盘的连接关系，侧向孔则可能用于顶丝锁紧、限位或辅助固定。对于医疗设备来说，旋转模块的偏心、晃动或装配间隙都会影响后续检测和操作手感，因此此类小型圆形件需要把同轴度、孔位和表面状态一起控制。
二、加工难点：圆柱凸台、中心孔和四等分孔系要保持一致
从图纸结构看，轮转接座包含多组同心圆和多方向孔系。中心孔需要保证孔径稳定和孔壁光洁，凸台外圆需要与中心孔保持良好的同轴关系，法兰外圆和安装孔也要围绕同一基准展开。若车削与铣削基准切换不当，容易造成孔轴线、外圆和法兰孔位之间出现累积偏差。
四个安装孔呈均布关系，加工时不仅要控制孔径和孔口倒角，还要确认孔中心圆与零件中心一致。侧向径向孔位于圆柱凸台上，装夹和找正更需要谨慎，避免孔口斜偏或孔内毛刺残留。对于医疗旋转调节模块，任何一个孔位偏差都可能导致螺钉受力不均，进而影响转接座的贴合面和旋转稳定性。
三、工艺方案：车铣复合思路控制同心和孔位
莱图加加工类似铝合金轮转接座时，会优先建立中心孔、凸台外圆和法兰端面的加工基准。通常先完成端面、外圆和凸台的车削轮廓，保留关键孔的精加工余量；随后进行中心孔精加工，确保孔径、孔壁和同轴关系；再转入铣削或加工中心工序，完成四等分安装孔和侧向孔。
为了减少基准转换误差，工艺中会尽量让中心孔、凸台外圆、法兰外圆和端面在同一定位逻辑下完成。四等分孔加工时，需要通过分度或坐标加工保证孔位均匀。侧向孔加工后，要对孔口、孔内交汇处和凸台表面进行细致去毛刺，避免毛刺进入中心孔或影响锁紧件装配。
四、阳极氧化：兼顾外观、防护和尺寸配合
图纸要求加工后去毛刺、尖角倒钝，并进行表面阳极氧化处理。阳极氧化可提升铝合金零件的耐腐蚀性、耐磨性和表面一致性，适合医疗设备内部长期使用的转接件。处理前必须确认所有孔口、端面、台阶和外圆边缘已经倒钝，表面无明显划伤、压痕和残屑。
阳极氧化对小孔和配合孔的实际尺寸有一定影响，因此中心孔、侧向孔和安装孔在加工阶段需要结合客户装配要求提前评估。对于要求较高的旋转连接座，处理后的孔口顺滑度和配合手感同样重要，不能只关注外观颜色。
五、三坐标检测：验证旋转连接基准闭环

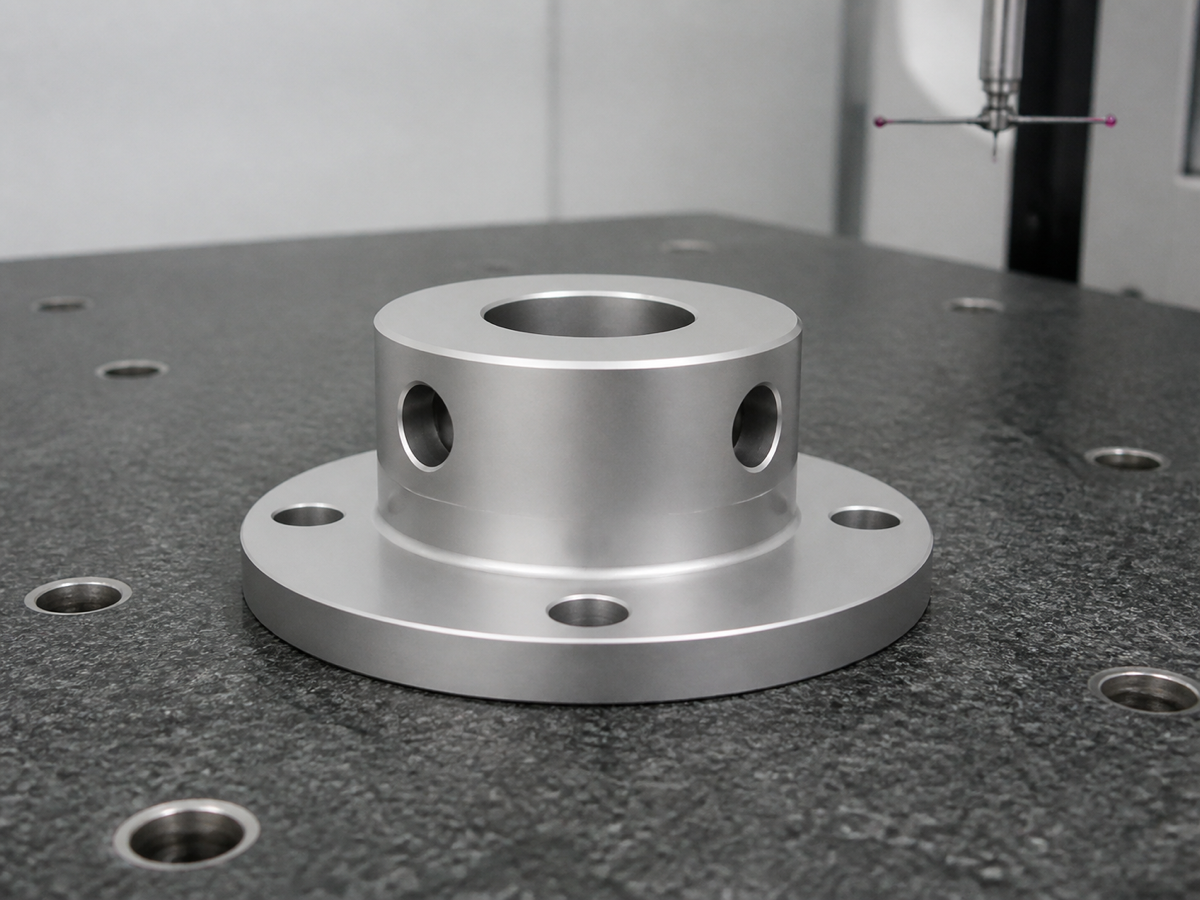

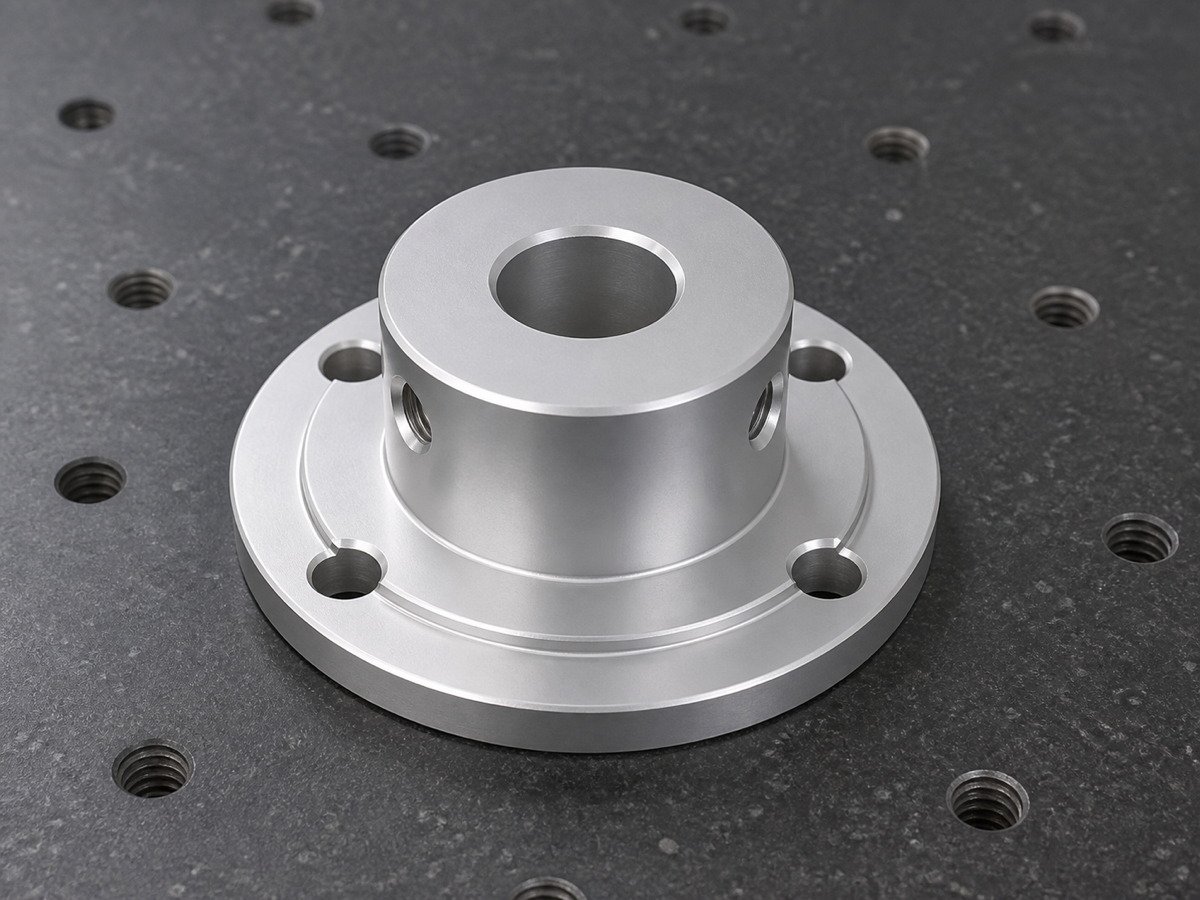

轮转接座加工完成后，莱图加会在三坐标检测台上复核关键尺寸。检测重点包括法兰外圆、凸台外圆、中心孔孔径、中心孔与凸台的同轴关系、四等分安装孔孔距、侧向孔位置、端面平面度和整体高度。对于医疗旋转调节模块来说，检测的核心不是单个尺寸，而是确认零件能否在装配后保持中心稳定、贴合可靠、锁紧顺畅。
本案例体现了医疗圆形转接件加工的典型要求：结构紧凑、孔位集中、同轴度敏感、表面处理与尺寸控制相互影响。莱图加通过图纸评审、车铣基准规划、孔系精加工、去毛刺、阳极氧化前清洁和三坐标检测，帮助客户获得适用于医疗设备试制和小批量装配的精密轮转接座。
FAQ：医疗轮转接座加工常见问题
1. 轮转接座加工最关键的控制点是什么？
重点是中心孔、凸台外圆、法兰外圆和安装孔之间的同轴与孔位关系，它们直接影响旋转稳定性。
2. 四等分安装孔为什么要检测位置度？
四个孔若不均匀，装配时螺钉受力会不一致，可能造成贴合偏差或旋转组件轻微偏心。
3. 侧向孔加工后为什么要重点去毛刺？
侧向孔常与中心孔或锁紧结构相关，毛刺残留可能影响锁紧件装配、孔内清洁和运动手感。
4. 阳极氧化会影响中心孔配合吗？
会有一定影响，尤其是小孔和精密配合孔，需要在加工前根据装配要求评估处理后的实际尺寸。
5. 医疗旋转转接件适合小批量加工吗？
适合。通过稳定工艺、首件检测和关键尺寸抽检，可以满足医疗设备试制、小批量验证和迭代需求。
