一、零件背景：黑色氧化侧板用于医疗光学检测模块定位

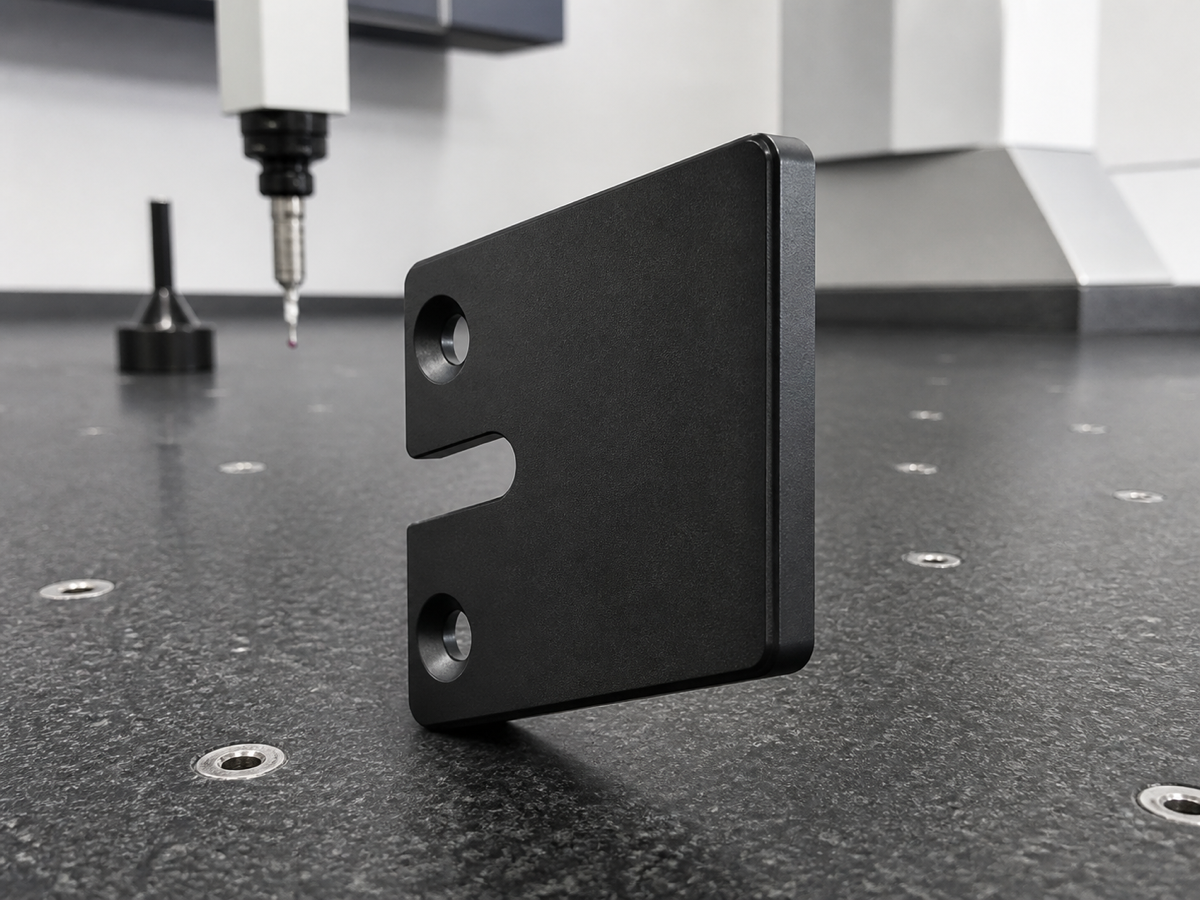

本案例选取一款用于医疗光学检测设备内部模块安装的Al6061黑色氧化侧板。该零件为薄板类结构，外形近似矩形，一侧分布两个沉头通孔，中部带U形避让槽，边缘含圆角和倒角要求，表面需要黑色氧化并保持光滑无磕碰。它通常用于光学模组、传感器支架、遮光罩或小型检测机构的侧向固定，既承担安装定位功能，也关系到设备内部的外观一致性和杂散光控制。
医疗检测设备内部空间紧凑，侧板类零件往往与镜头、光源、传感器、线束和运动机构相邻。两个沉头孔用于螺钉沉入后保持表面平齐，U形槽则可能用于避让轴、线束、连接柱或调节机构。莱图加在评审此类图纸时，会先判断沉头孔位置、槽口圆角、板厚、倒角和表面处理要求，再制定加工与外观保护方案，避免零件尺寸合格但装配不顺或氧化后外观不稳定。
二、加工难点：薄板变形、沉头孔同心和U形槽边缘质量
薄板类铝合金零件加工最容易遇到的问题，是装夹压痕和局部变形。该侧板厚度不大，若压紧点选择不合理，铣削外形和槽口时可能产生轻微翘曲，影响后续贴合安装。沉头孔也需要重点控制，通孔与沉头必须同心，沉头角度和深度要稳定，否则螺钉锁付后会出现偏斜、露头或局部压伤。
U形槽的边缘质量同样关键。医疗设备内部常有线束或小型运动件穿过避让区域，槽口如果有毛刺，会划伤相邻零件；内圆角如果粗糙，会影响装配手感和清洁效果。由于该零件还需要黑色氧化和喷砂，前道加工表面若有刀痕、碰伤、划痕或残留毛刺，后处理后反而会更明显。因此，工艺上要兼顾尺寸加工和外观保护，而不是把外观问题全部留到最后处理。
三、工艺方案：先控平面和孔，再完成槽口与外形精修
莱图加加工类似Al6061黑色氧化侧板时，通常先进行毛坯平面处理和基准边建立，再安排孔位加工。沉头孔会先加工通孔，再完成沉头，过程中确认孔口圆整、沉头深度和螺钉贴合状态。外形和U形槽加工则采用合理的走刀路径，减少薄板受力变形，槽口内圆角按图纸要求处理，避免出现过切、尖角或残留刀痕。
去毛刺环节要覆盖沉头孔、通孔背面、U形槽内壁、外轮廓和倒角交界处。对于黑色氧化件，去毛刺力度需要恰当，既要消除锐边，又不能造成局部圆角过大或表面拉伤。送氧化前还要清洁油污和金属屑，防止氧化膜出现色差、斑点或附着不均。包装时也要采用隔离保护，避免黑色表面在运输中相互摩擦。
四、三坐标检测：确认孔位、槽口和外形基准关系

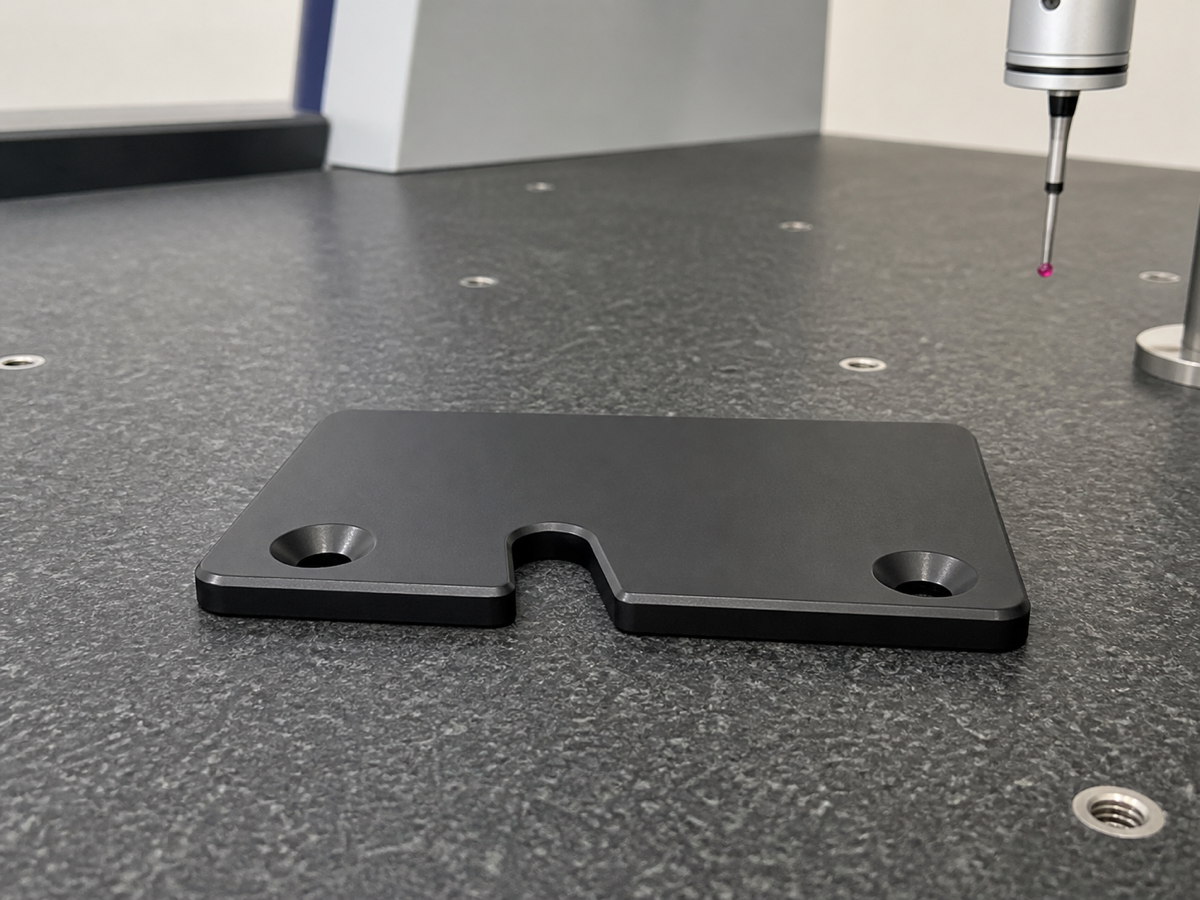

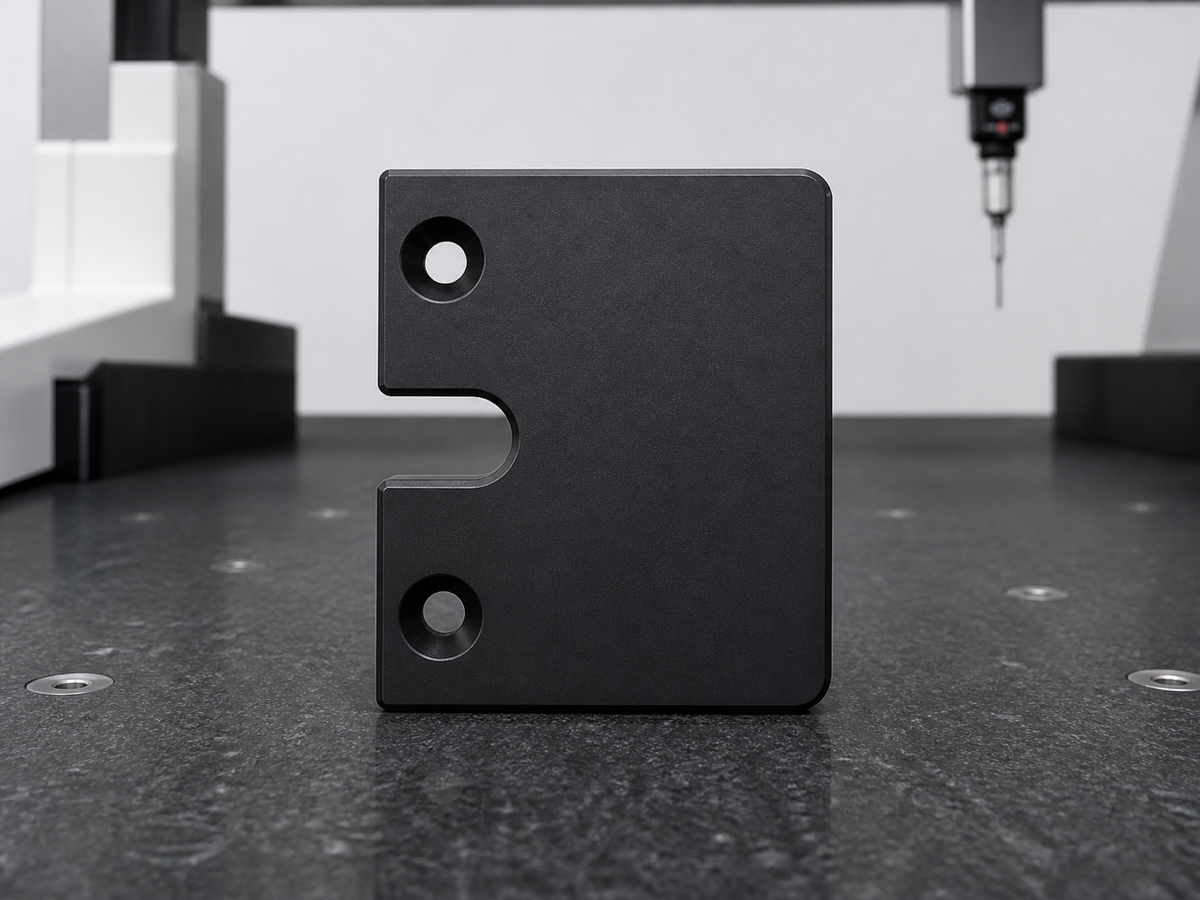

该类侧板的检测重点包括两个沉头孔的位置、孔径、沉头深度、U形槽位置、外形轮廓、圆角和板厚。莱图加会结合三坐标检测台，对孔位相对基准边的位置关系进行确认，同时用深度量具或专用检具检查沉头结构。对于医疗光学模块，孔位与槽口的相对关系会影响装配对位，因此不能只抽查外形尺寸。
检测还会关注表面状态：氧化膜是否均匀、边缘是否露白、沉头孔内是否有残留毛刺、外观面是否有划伤和磕碰。若发现孔位偏差，需要回溯基准定位和钻孔顺序；若氧化后外观不稳定，则要检查前处理清洁、喷砂均匀性和包装保护。通过加工、外观和检测闭环，可以让侧板在医疗设备小批量试产中保持更好一致性。
五、案例小结：医疗设备外观功能件要同时管尺寸和表面
本案例中的Al6061黑色氧化侧板，看似只是小型薄板件，但它同时承担安装、避让、遮光和外观匹配功能。莱图加在此类零件加工中，会从图纸评审、基准规划、沉头孔加工、U形槽精修、去毛刺、黑色氧化前保护、清洁包装和三坐标检测建立完整流程。对于医疗光学检测设备而言，稳定的孔位让装配更顺，干净的槽口让机构更安全，均匀的黑色表面则让整机内部更专业可靠。
FAQ：医疗光学检测模块黑色氧化侧板加工常见问题
1. Al6061黑色氧化侧板加工最容易出现什么问题？
常见问题包括薄板变形、沉头孔偏心、槽口毛刺、氧化色差、表面划伤和边缘露白，需要从装夹、刀路、去毛刺和后处理保护一起控制。
2. 沉头孔为什么要控制同心度和深度？
沉头孔用于让螺钉头部平齐贴合。若通孔与沉头不同心或深度不一致，螺钉可能露头、偏斜或压伤表面，影响装配可靠性。
3. U形避让槽加工要注意哪些细节？
需要保证槽口位置、内圆角、边缘倒角和毛刺清理。槽内若有锐边，可能划伤线束、塑胶件或相邻运动机构。
4. 黑色氧化件为什么更怕划伤？
黑色氧化表面对划痕、磕碰和边缘露白更敏感，前道加工、清洗、周转和包装都要避免硬接触，保证外观一致性。
5. 这类薄板侧板适合用什么方式检测？
孔位、槽位和外形轮廓可用三坐标检测，沉头深度可用深度量具或检具确认，外观则需结合目视检查和表面保护标准验收。
