项目背景：医疗设备中的黄铜中间限位环
本次案例来自一件医疗设备传动与限位结构中的中间限位环，材料为黄铜H62，图纸编号1411HP127。零件整体为小型环形结构，外圆、内孔、阶梯面和局部止挡凸台共同参与装配定位。此类零件尺寸不大，但在医疗设备内部承担行程限位、相对位置保持和运动间隙控制作用，加工质量会直接影响机构动作的顺畅度和重复定位稳定性。
零件结构特点与加工难点

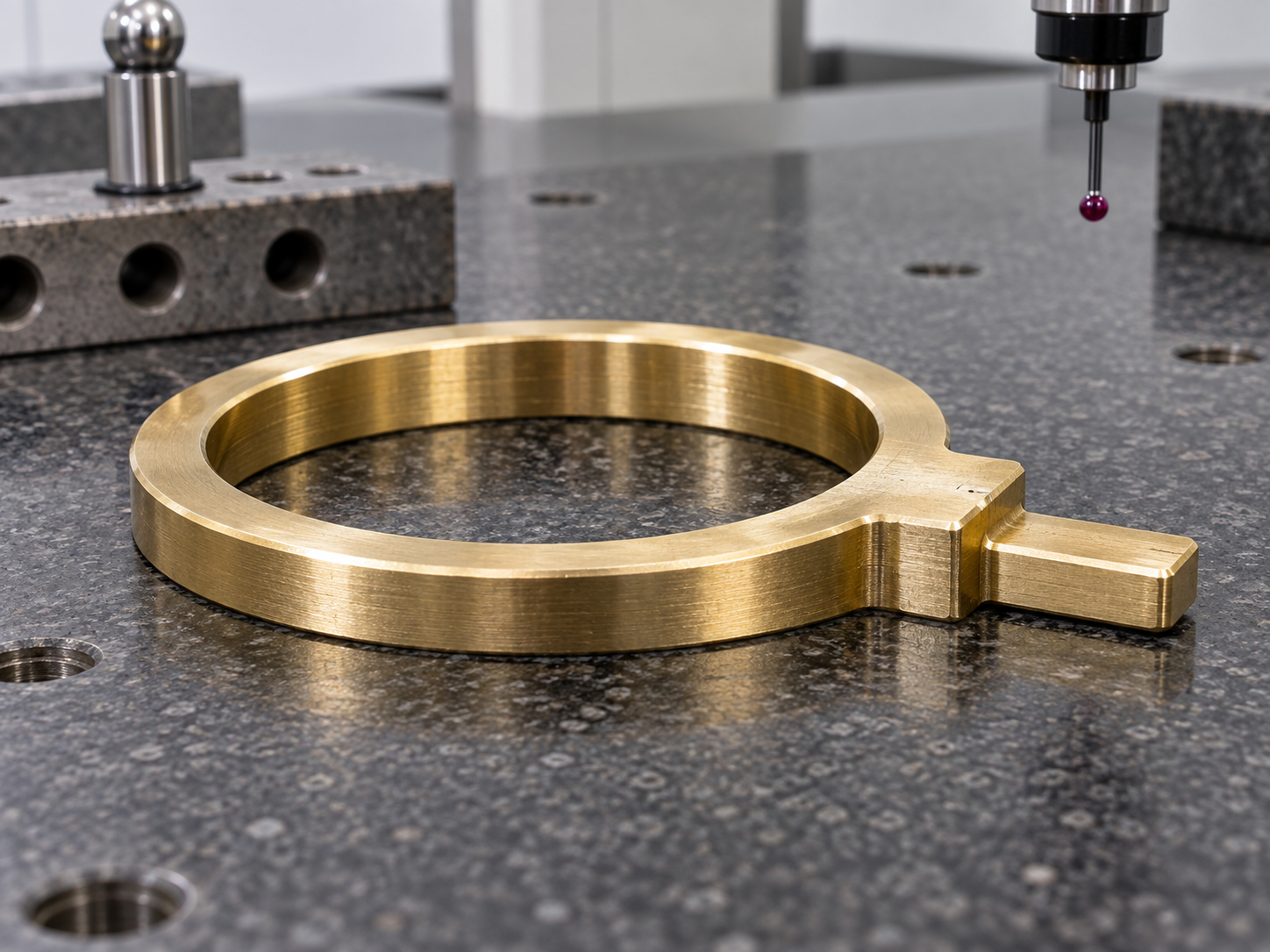

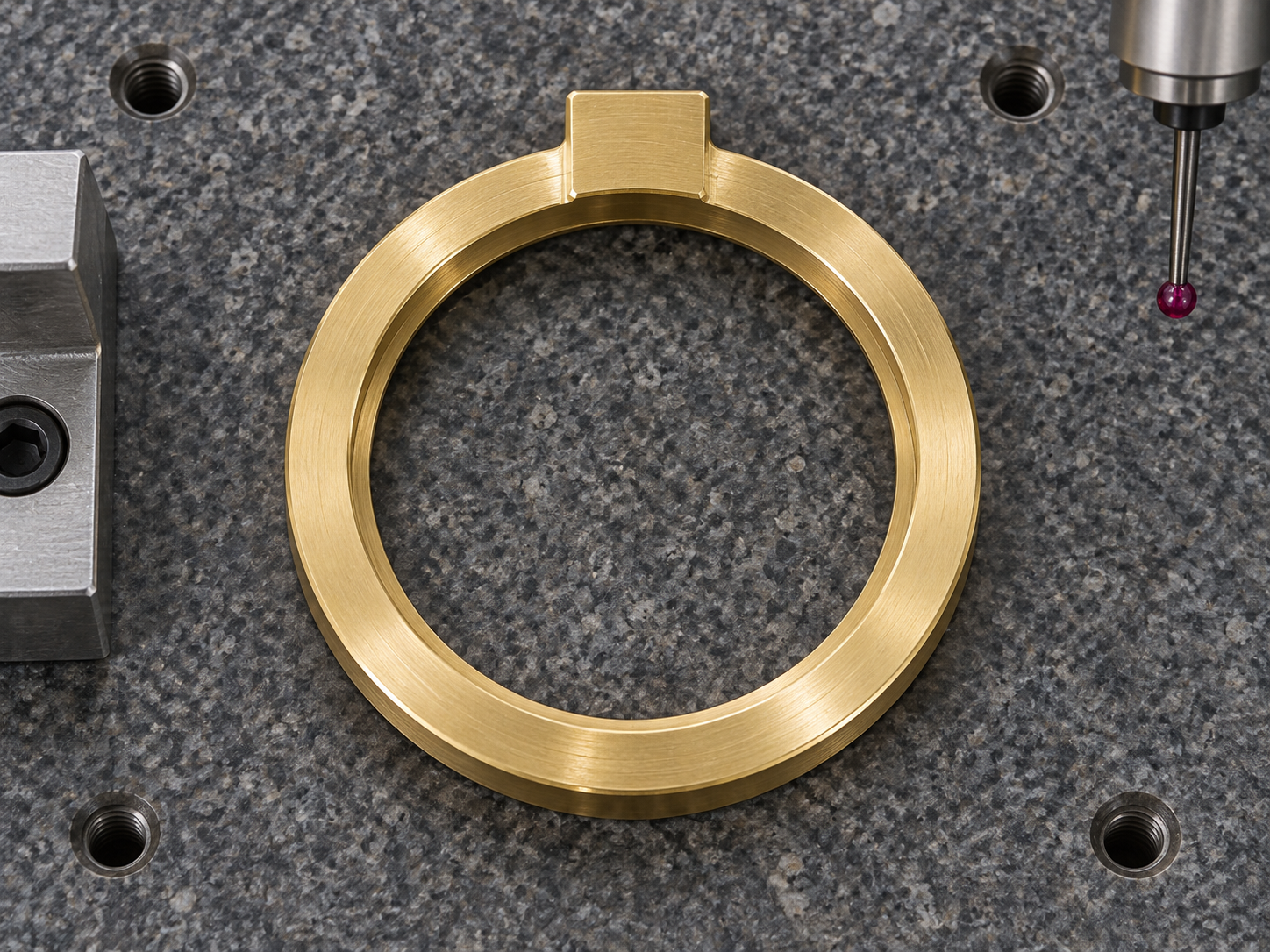

从结构看，该中间限位环包含内外圆、台阶厚度、环形槽面以及一处凸出的止挡耳位。黄铜H62切削性能较好，但小尺寸环件在夹持时容易因受力不均造成轻微变形，尤其是薄壁区域和凸台根部过渡位置，需要兼顾装夹稳定与表面保护。加工中既要保证内外圆同轴，又要控制台阶高度、端面平行度和凸台轮廓过渡，避免装配时出现干涉、偏摆或卡滞。
工艺方案：车铣结合与二次定位控制
针对该零件，我们采用先保证基准圆和端面，再加工局部凸台与台阶轮廓的思路。前序以车削方式完成内孔、外圆和端面基准，保证环件的圆度和端面平整；后序通过CNC铣削完成止挡凸台外形和局部过渡圆角。夹持时使用软爪或专用定位垫保护黄铜表面，减少夹伤和压痕，同时保留稳定的定位面，避免重复装夹造成累积误差。
黄铜零件表面容易暴露刀纹和细微毛刺，因此刀具锋利度、进给参数和最后精修余量需要提前规划。对于凸台根部、内孔边缘、台阶交接处等部位，安排人工显微去毛刺和柔性抛修，既去除锐边，又不能破坏图纸要求的边界轮廓。
检测与质量控制
检测阶段重点关注内外圆尺寸、台阶厚度、凸台位置、端面高度差和外观毛刺。批量件采用首件三坐标检测确认基准关系，再配合高度规、针规和影像测量抽检关键尺寸。由于该零件用于医疗设备内部，清洁度同样重要，成品在包装前进行除油、去屑、外观复核，确保装配端无残留铜屑和尖锐毛边。
案例总结
这件黄铜H62中间限位环看似是简单环形件，但关键在于小尺寸台阶、凸台轮廓和去毛刺的一致性。莱图加在医疗零件加工中，会根据零件用途建立加工基准、检测基准和清洁包装要求，帮助客户在样件验证、小批量装配和后续迭代中降低返修风险。
FAQ
1. 黄铜H62适合加工医疗设备内部限位件吗？
适合用于部分非植入、非直接接触人体的结构件，具有较好的切削性和稳定性，具体还需结合使用环境确认。
2. 这类环形零件最容易出问题的位置在哪里？
主要是内外圆同轴、台阶高度、凸台根部过渡和边缘毛刺，需要在装夹、精修和检测阶段重点控制。
3. 小批量样件能否按图纸加工？
可以。此类医疗设备研发件通常支持单件或小批量加工，便于客户进行装配验证。
4. 是否可以提供三坐标检测？
可根据图纸关键尺寸提供三坐标、影像或常规量具检测记录。
5. 黄铜零件加工后如何包装？
通常会清洁除屑后单件隔离包装，减少表面划伤、压痕和运输碰伤。
