一、零件背景：硬质氧化握柄座用于医疗手柄支撑与定位
本案例选取一款医疗器械用硬质氧化铝合金握柄座3镜像件。图纸显示，该零件为细长握柄座结构，一端带圆形端盘，主体为长条支撑座，内部有贯通窗口和长槽，侧面分布多处小孔，底部带台阶安装脚和局部加强结构。技术要求中明确提出加工后去毛刺、零件硬质氧化，说明该零件既要保证装配尺寸，也要兼顾耐磨、耐腐蚀和握持结构的稳定性。
此类握柄座常见于医疗手柄组件、微创器械操作端、传动定位机构和小型夹持支撑结构中，主要承担外壳支撑、轴向定位、孔位连接和导向限位作用。由于零件长宽比较大，局部还有薄壁、开槽和多孔结构，加工中如果装夹不稳或去毛刺不到位，容易影响装配顺畅度和硬质氧化后的外观一致性。
二、结构特点：圆形端盘、长槽窗口与多孔连接组合

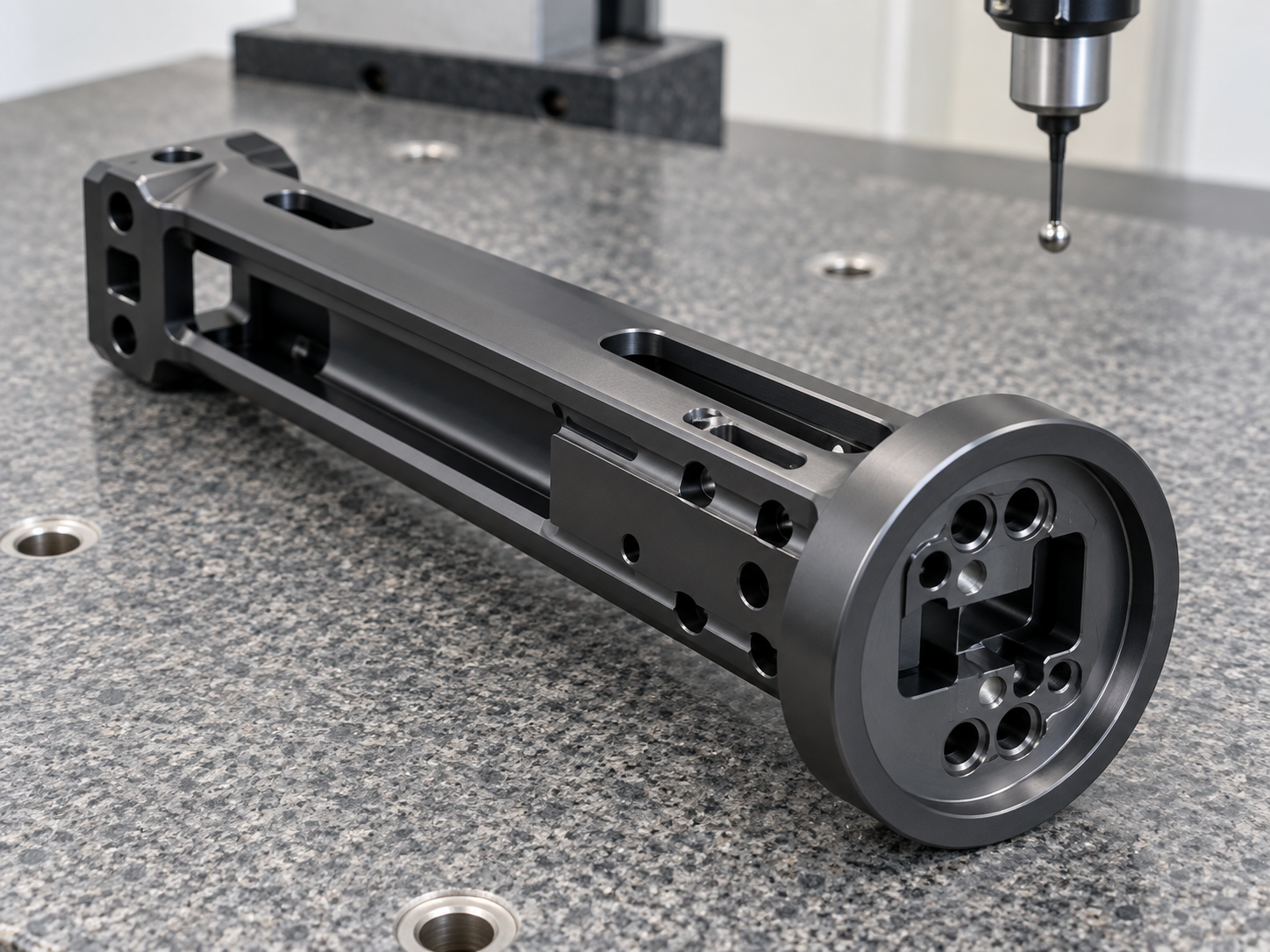

从图纸结构看，握柄座3镜像的重点包括圆形端盘孔位、主体长槽、侧向小孔、底部台阶和局部薄壁。圆形端盘上有多处孔位和内腔形状，需要保持孔距、孔口倒角和端面平整；长条主体上有较深的窗口和长槽，槽壁需要直线度稳定；侧面小孔和底部安装脚则关系到连接件定位和整机装配。
硬质氧化会让铝合金表面获得更好的耐磨性，但同时也会放大氧化前的边缘缺陷。端盘孔口、长槽边缘、窗口转角和底部小孔若存在翻边或刀纹堆积，氧化后更难修整。因此该类零件在加工阶段就需要把锐边、毛刺和细小残屑控制到位。
三、加工方案：分步铣削成形，重点控制薄壁和槽壁变形
加工该类硬质氧化铝合金握柄座时，通常先根据图纸确认材料、总长、端盘直径、主体宽度、长槽位置、侧孔孔径、底部台阶高度、圆角倒角和表面粗糙度要求。工艺上可先建立外形基准和端面基准，再加工圆形端盘、主体窗口、长槽、侧孔和底部安装脚，最后进行精修、去毛刺和硬质氧化前检查。
由于零件主体较长，且存在开窗和薄壁区域，装夹时需要避免压伤外观面，也要控制夹持力造成的形变。长槽和窗口加工时应采用合适刀具半径和分层切削策略，避免槽底残留台阶或边缘崩伤。侧向小孔和底部孔位加工后，需要结合倒角刀、毛刷和放大检查清理孔口，避免医疗装配时出现划伤和卡滞。
四、检测控制：重点复核端盘孔位、长槽和底部台阶

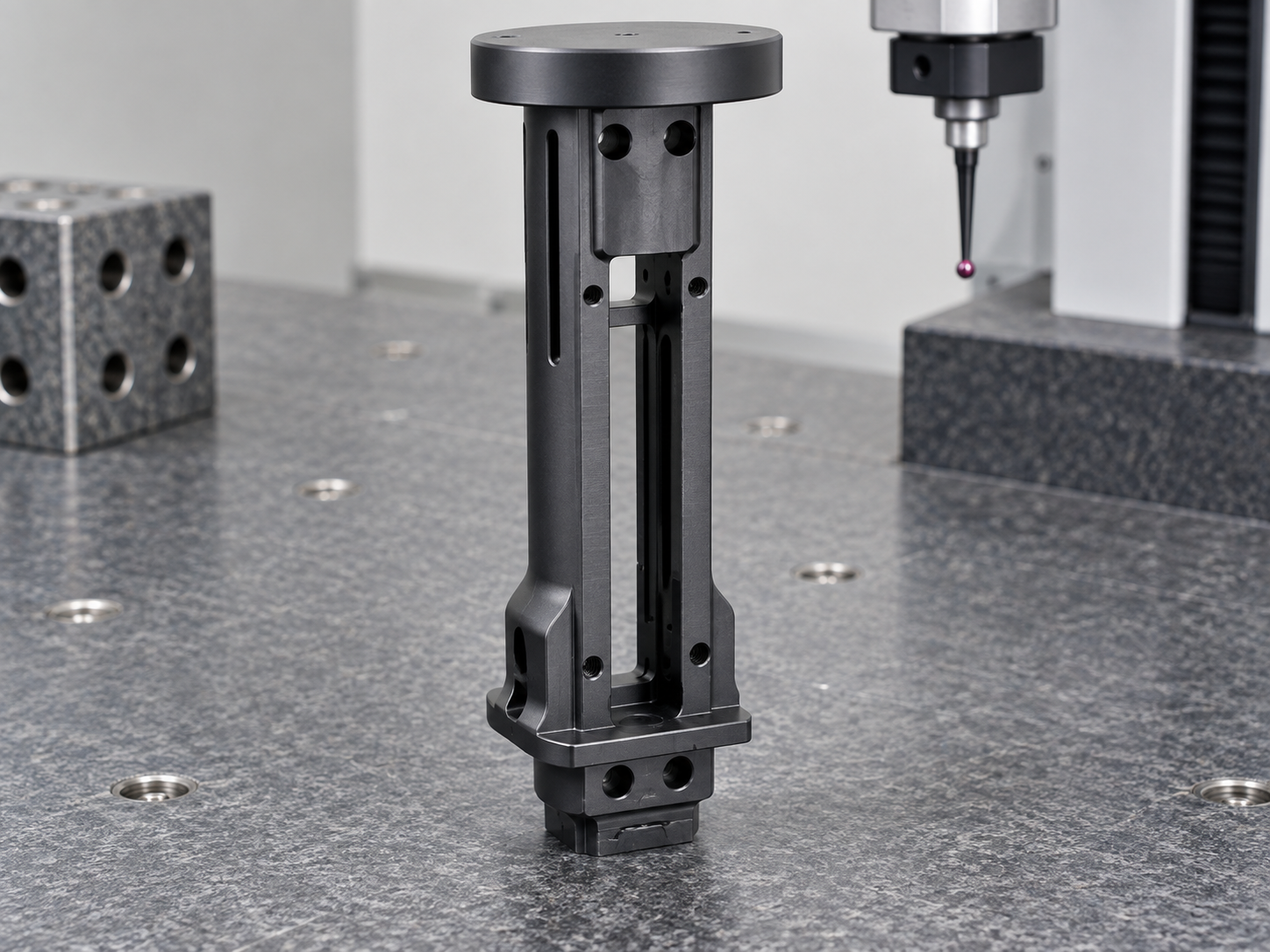

该握柄座3镜像的检测重点包括端盘外径、端面平面度、孔位分布、中心型腔、主体总长、长槽宽度和位置、侧孔位置、底部台阶尺寸、窗口边缘、圆角倒角和硬质氧化前的毛刺状态。莱图加会结合三坐标检测、投影仪、针规、卡尺、高度规和外观放大检查，对功能尺寸和边缘质量进行复核。
检测时不仅要确认单个尺寸合格，还要关注装配链关系。端盘孔位偏差会影响连接件安装，长槽位置偏差会影响导向或避让，底部台阶高度不稳会造成贴合间隙，侧孔毛刺则可能影响销钉或紧固件装入。通过加工中巡检、氧化前终检和氧化后外观确认，可以降低后续装配异常。
五、案例小结：长槽薄壁件要兼顾尺寸、外观和氧化前状态
本案例中的医疗器械硬质氧化铝合金握柄座3镜像，体现了长条薄壁类医疗结构件的典型要求：端盘孔位要准确，长槽窗口要顺直，侧孔要无毛刺，底部台阶要稳定，硬质氧化前必须完成细致去毛刺和外观清洁。莱图加在此类零件加工中，会围绕图纸评审、工艺拆分、CNC精密铣削、过程巡检、三坐标检测和表面处理前确认建立过程控制，帮助客户获得适合医疗器械装配使用的硬质氧化铝合金零件。
FAQ：医疗硬质氧化铝合金握柄座加工常见问题
1. 握柄座类零件常用于哪些医疗设备？
常用于医疗手柄、微创器械操作端、夹持定位机构和小型传动支撑组件中的连接、导向和限位位置。
2. 这类长条开槽零件加工难点是什么？
难点主要在长槽直线度、薄壁变形、端盘孔位、侧孔毛刺、底部台阶稳定性和硬质氧化前边缘处理。
3. 为什么硬质氧化前要重点检查毛刺？
硬质氧化后边缘缺陷更难修整，孔口毛刺、槽边翻边和锐角都会影响外观、装配手感和零件清洁度。
4. 端盘孔位偏差会带来什么影响？
端盘孔位偏差可能导致连接件安装角度不准、锁紧受力不均，严重时会造成装配干涉或机构运动不顺。
5. 交付前通常检查哪些项目？
通常检查外形尺寸、端盘孔位、中心型腔、长槽宽度和位置、侧孔、底部台阶、圆角倒角、毛刺和氧化外观。
