一、零件背景：支撑架用于医疗光学检测模块稳定承载

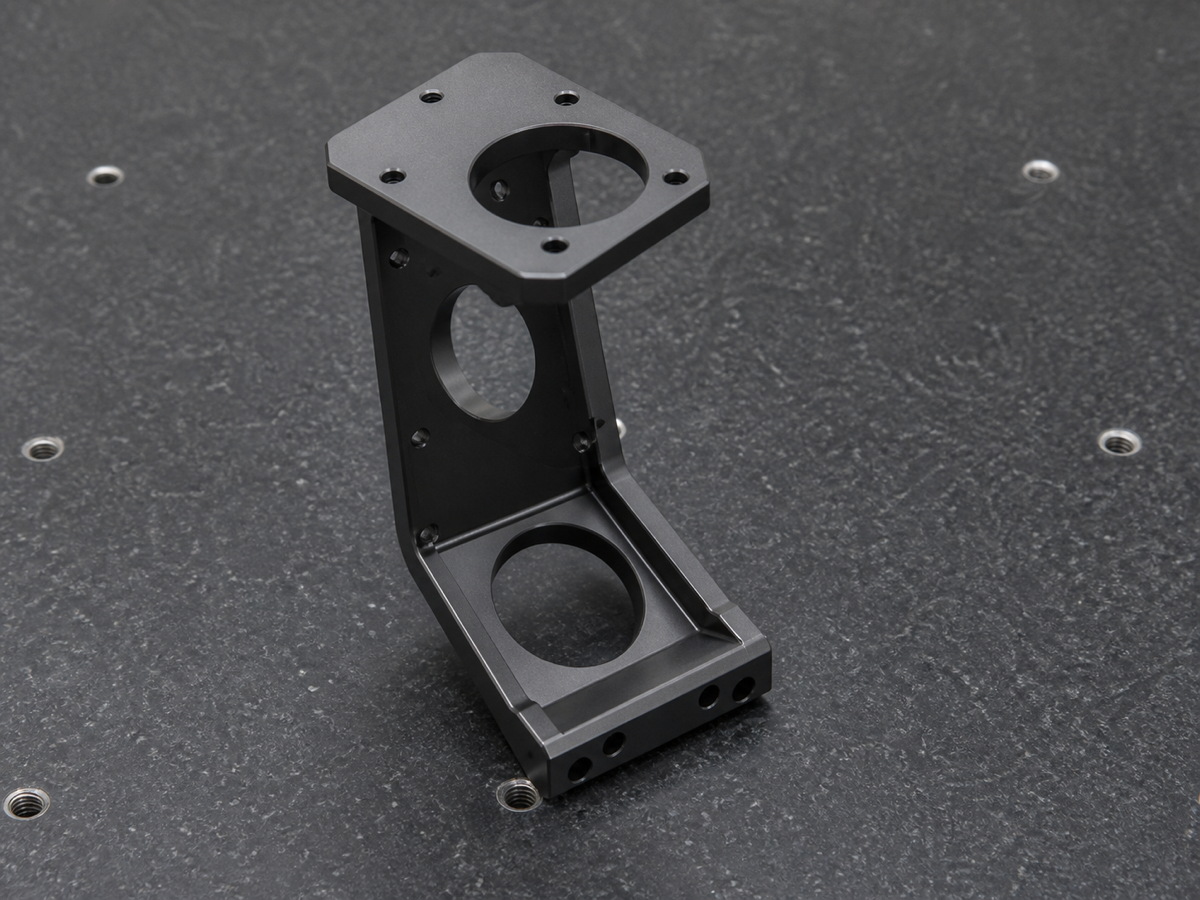

本案例选取一款医疗光学检测模块或微创器械辅助机构中可使用的铝合金支撑架。零件由上安装面、竖向薄壁立板、下安装块、斜撑过渡面以及多个圆孔窗口和小安装孔组成，整体呈折弯式支撑结构。它既要为光学镜头、传感器或小型执行部件提供安装基准，也要在有限空间内保持足够的刚性和位置稳定性。
医疗设备内部空间通常紧凑，支撑架类零件不仅承担连接作用，还会影响模块之间的姿态关系。图纸中的大圆孔可用于避让光路、管线或减重，小孔用于锁紧和定位，上下安装面则决定装配后的平行关系。零件技术要求包含加工后去毛刺和表面硬质氧化，说明客户同时关注尺寸、外观、防护和耐磨表现。
二、加工难点：薄壁立板、斜撑过渡和孔系位置要同步保证
这类支撑架的难点并不只在单个孔或单个外形，而在多基准之间的空间关系。竖向立板较薄，上下安装面之间存在高度和角度转换，斜撑过渡区域又连接到底部安装块。若装夹方式不稳定，精加工后容易出现局部振纹、侧壁变形或安装面平面度波动，进而影响医疗模块装配后的姿态。
孔系也是加工重点。上安装面、侧面、底部和立板上的小孔分布在不同面上，部分孔还与圆孔窗口、外形边和安装基准存在位置关系。若孔位偏差或孔口毛刺残留，可能造成螺钉装配不顺、定位偏移或表面划伤。医疗设备零部件对边缘安全性要求高，因此所有孔口和外形边都需要倒钝处理。
三、工艺方案：分面加工与统一基准结合
莱图加加工类似硬质氧化铝合金支撑架时，会先进行图纸评审，确认上安装面、下安装面、圆孔窗口和侧面小孔之间的关键基准关系。粗加工阶段优先释放大部分余量，保留重要面和孔位的精加工余量；精加工阶段通过专用软爪、定位块或组合夹具控制零件姿态，尽量减少多次翻面造成的累积误差。
对于大圆孔窗口，重点控制孔壁光洁度、孔口倒角和周边薄壁变形。对于斜撑过渡区域，刀路需要兼顾表面连续性和根部圆角质量，避免尖角应力集中。小孔加工则要结合实际装配方向进行钻孔、攻牙或沉孔处理，并在最终清洗前完成逐孔去毛刺。这样可以使零件在硬质氧化前保持干净、均匀的表面状态。
四、硬质氧化：提升支撑架耐磨和防护能力
图纸要求表面硬质氧化，通常适用于对耐磨、耐腐蚀和表面硬度有要求的铝合金零件。对于医疗设备内部支撑架而言，硬质氧化可以提高零件在反复装配、调试和长期使用中的表面稳定性。处理前必须确认边角倒钝、孔口无毛刺、表面无明显划伤，否则氧化后缺陷会更加明显。
硬质氧化会对孔径和配合面产生轻微影响，因此莱图加会在加工阶段结合客户装配要求预留合理余量。对于螺纹孔、定位孔和光路避让孔，需要区分功能面和非功能面，避免处理后出现装配过紧、螺钉咬合不顺或定位销插入困难。
五、三坐标检测：确认支撑架装配基准闭环

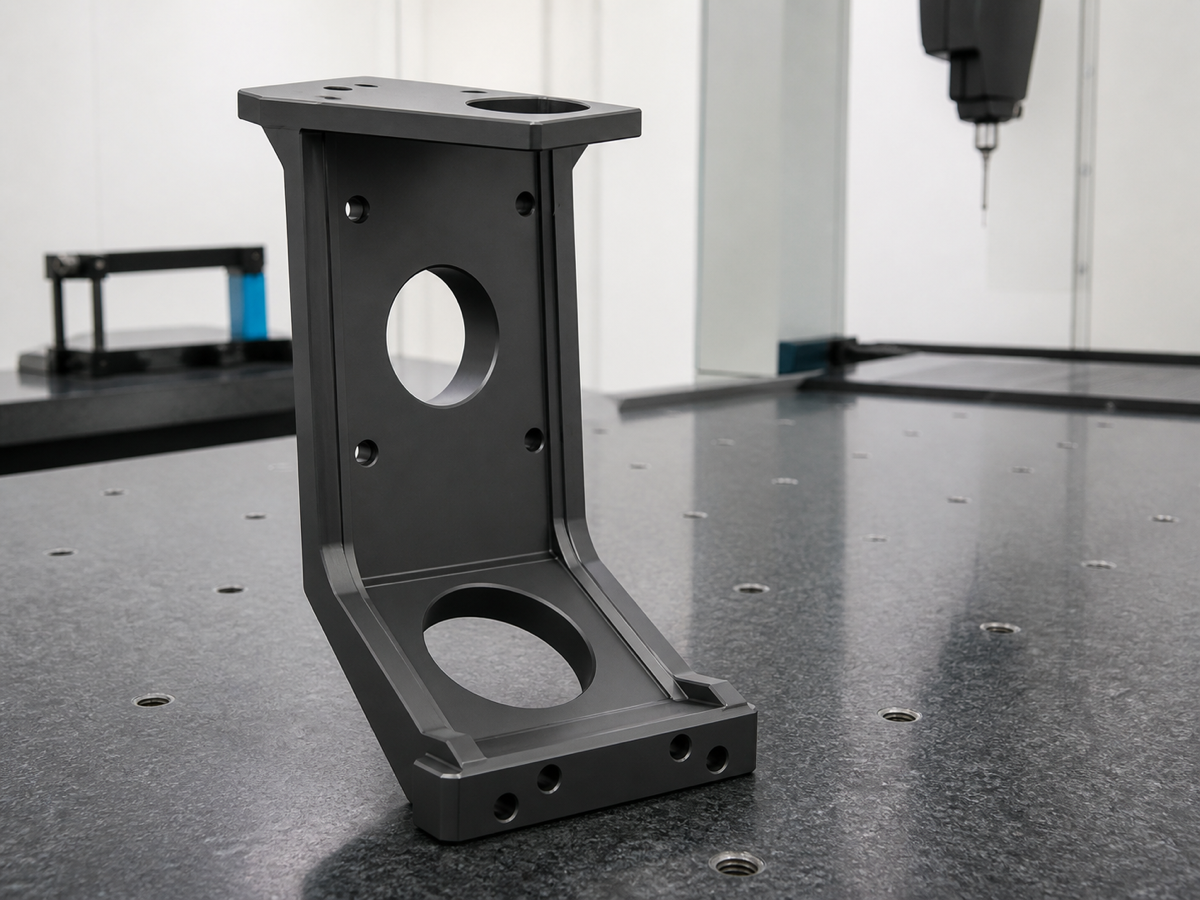

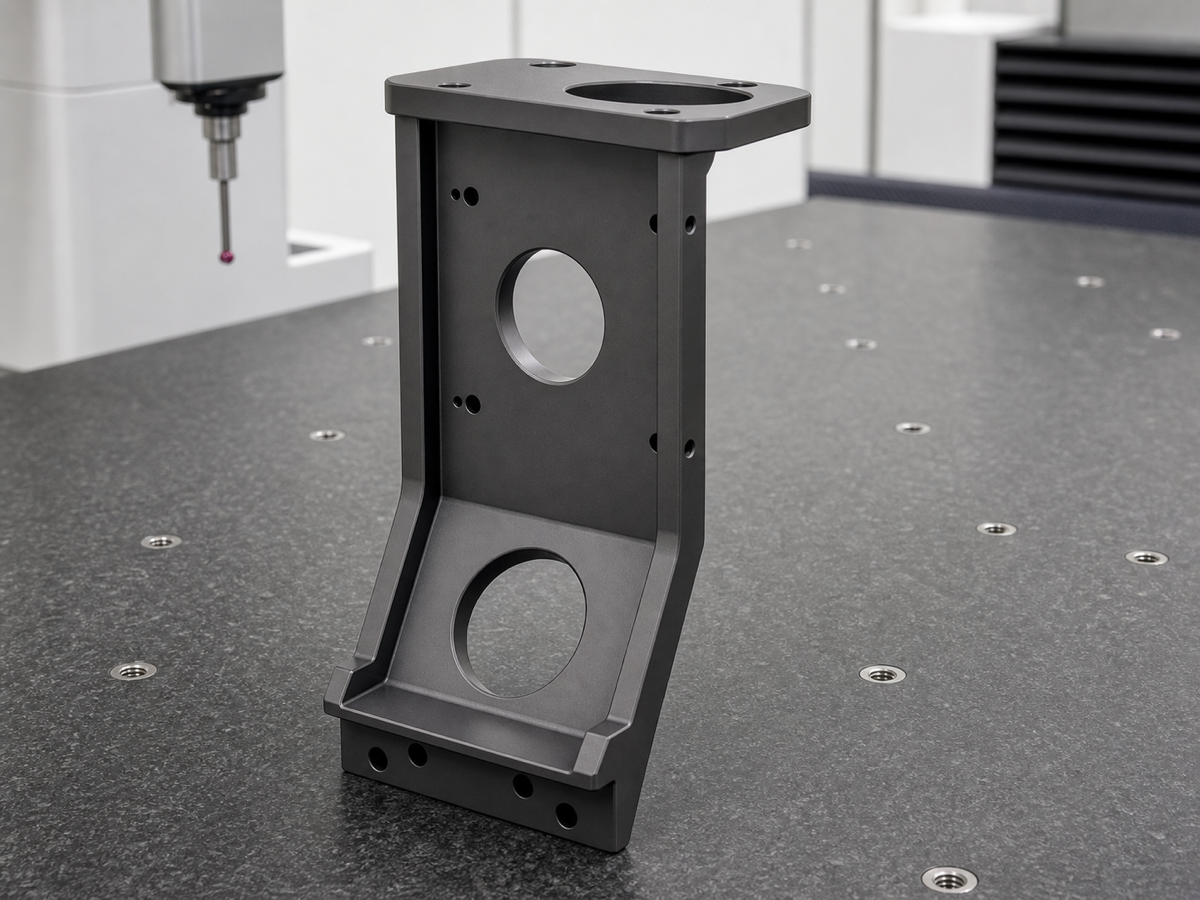

支撑架加工完成后，莱图加会在三坐标检测台上对关键尺寸进行复核。检测内容包括上下安装面的平面度和平行关系、立板垂直度、斜撑过渡位置、大圆孔孔径与位置、小安装孔孔距、边缘轮廓以及局部高度尺寸。对于医疗光学检测模块，支撑架的稳定性会影响镜头、传感器或执行机构的装配角度，因此检测不能只看孔径，还要看整体坐标关系。
本案例体现了医疗支撑类零件加工的典型要求：结构不复杂，但面多、孔多、壁薄、表面处理要求明确。莱图加通过基准规划、分面装夹、孔系精加工、去毛刺、硬质氧化前清洁和三坐标检测，帮助客户获得适合医疗设备装配的小批量精密支撑架零件。
FAQ：医疗支撑架加工常见问题
1. 支撑架加工最需要关注哪些尺寸？
重点关注上下安装面、立板垂直度、圆孔位置、小孔孔距和平面度，它们直接影响模块装配姿态。
2. 薄壁支撑架为什么容易变形？
薄壁区域在装夹、粗加工和去除余量时容易受力不均，需要通过合理支撑和分步加工降低变形。
3. 硬质氧化前为什么必须去毛刺？
毛刺会影响氧化层一致性，也可能在装配中刮伤相邻零件，因此孔口和边缘必须提前清理干净。
4. 多面孔位如何保证装配一致性？
应统一关键基准，减少无效翻面，并通过专用夹具和三坐标检测确认孔系之间的空间关系。
5. 医疗设备支撑架适合小批量定制吗？
适合。莱图加可根据图纸进行小批量加工、表面处理和检测，帮助客户完成试制验证和后续迭代。
