医疗检测设备中的支座零件常用于固定传感器、小型执行机构或样本传输附件。此类零件既要保证安装孔位置，又要兼顾调节槽、台阶基准和立壁强度。本案例以一件PP工程塑料可调定位支座为对象，说明长圆槽、立壁双孔、底部基准和边缘去毛刺的加工控制。
一、零件结构与功能

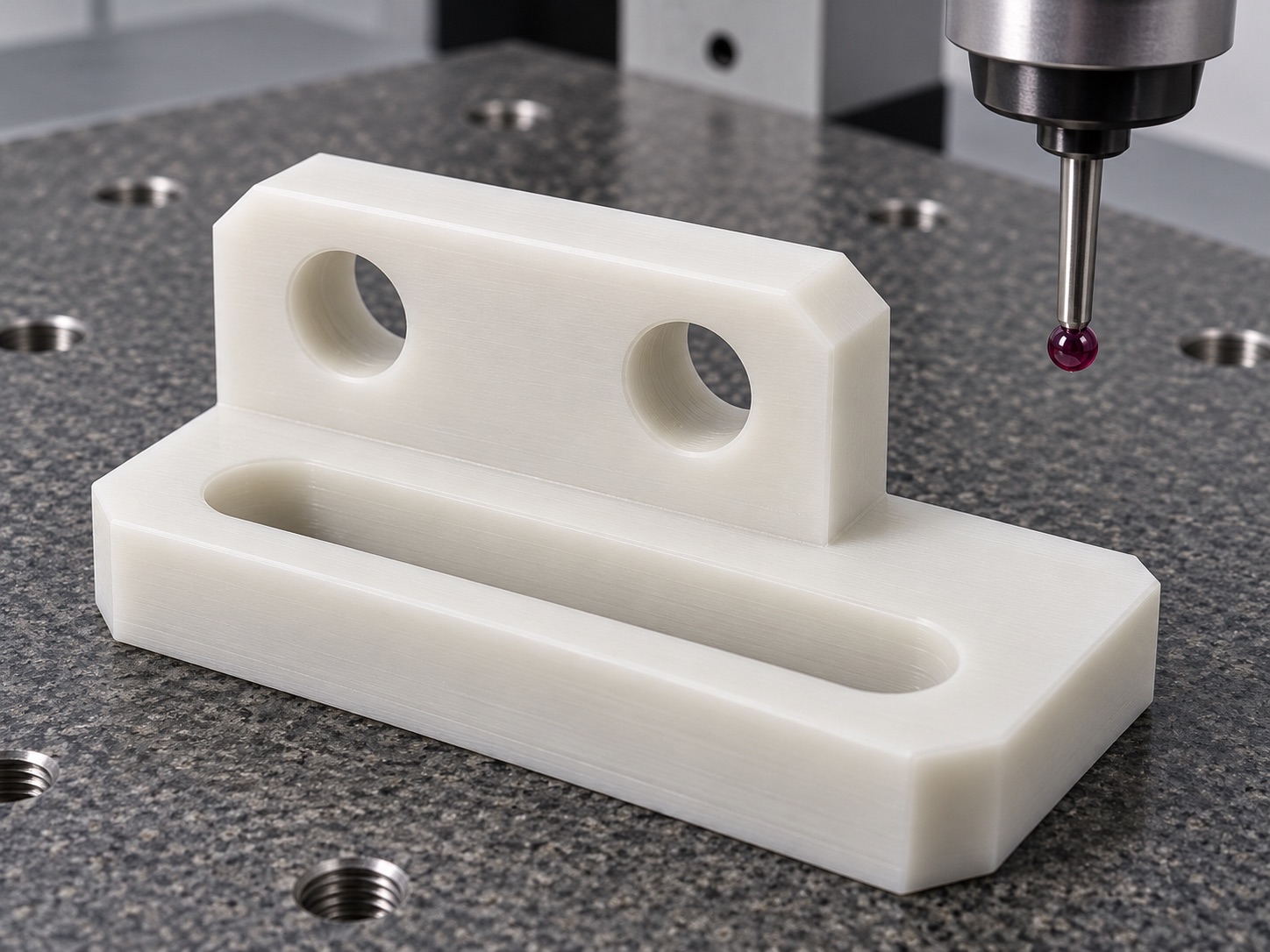

该支座由底板、立壁、长圆调节槽和多个圆孔组成，外形类似小型L形支撑件。底部槽位用于安装调节，立壁双孔用于连接或固定功能件，台阶面则可能作为装配定位基准。PP材料可降低重量，并具备一定耐化学性，适合在检测设备内部的轻载支撑、定位和隔离场景中使用。
二、长圆槽与底板基准加工
长圆槽是调节功能的核心，槽宽、槽端圆弧和槽中心线会直接影响安装余量。加工底板时应保证下表面基准平整，避免装配后支座摇摆。长槽加工可采用先钻预孔再铣削成形，减少刀具负荷和材料拉扯；精修时保持刀具路径连续，降低槽壁毛刺。由于底板较薄，夹具支撑面要尽量覆盖长槽周围区域。
三、立壁双孔与台阶肩部控制
立壁双孔对支撑件的安装角度和高度有影响，加工时需要控制立壁与底板的相对垂直度。若夹紧在立壁上，可能造成塑料局部压痕；若只夹底板，又要防止钻孔时立壁振动。因此可使用软爪、辅助靠山和低切削力刀具组合。台阶肩部需要保证贴合面清晰，边角轻倒钝但不能破坏定位线。
四、三坐标检测与外观确认

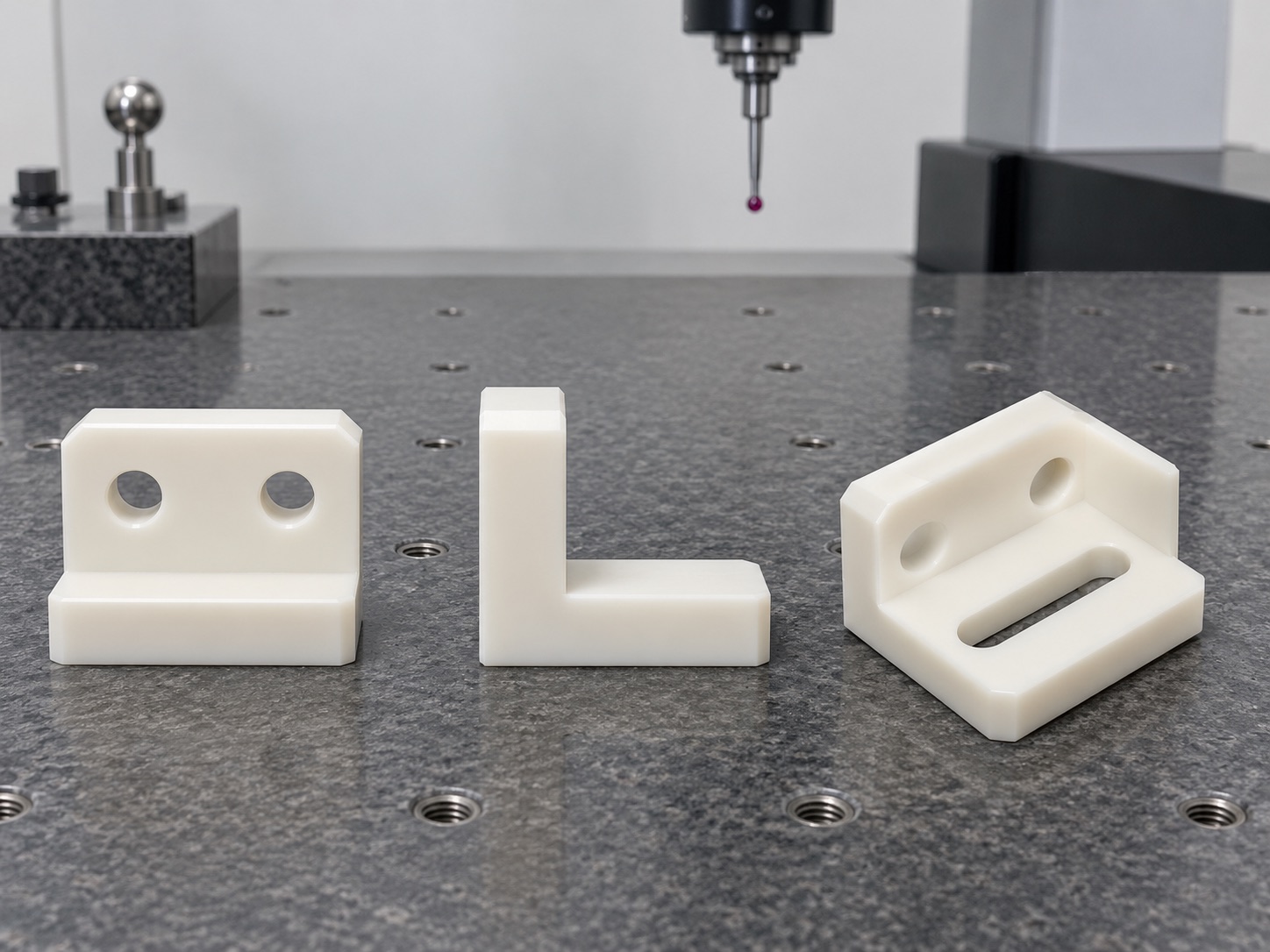

检测时以底面和侧面建立基准，复核长槽位置、立壁孔距、台阶高度、总长和关键宽度。外观检查包括孔口毛刺、槽内残屑、立壁压痕、边缘白化以及表面划伤。医疗检测设备零件通常装配空间紧凑，任何毛刺或尺寸偏差都可能影响装配效率，因此需要在加工后进行清洁、隔离包装和批次记录。
五、案例总结
PP可调定位支座的加工重点是长圆槽调节精度、立壁双孔位置和底面基准稳定性。通过合理装夹、低应力切削、孔槽顺序控制和三坐标检测，可以让零件在医疗设备装配中保持较好的定位可靠性。
FAQ
1. PP支座适合承重结构吗？
PP更适合轻载支撑和定位场景，若承受较大载荷，需要重新评估材料和结构。
2. 长圆槽如何避免毛刺？
使用锋利刀具、合理转速进给和精修刀路，并在加工后进行受控去毛刺。
3. 立壁双孔加工难点是什么？
难点在于孔位、垂直度和夹持变形，需要辅助支撑并降低切削振动。
4. 这类零件需要三坐标检测吗？
建议对关键孔位、槽位和基准面进行三坐标检测，特别是小批量装配验证阶段。
5. 来图加工需要提供哪些资料？
建议提供PDF图纸、三维模型、材料牌号、数量、表面要求和关键尺寸说明。
