在医疗检测设备、样本传输模块和小型自动化检测单元中，长条连接支架常用于连接导轨、定位传感器或固定轻载功能组件。此类零件看似结构简单，但因为长度较大、壁厚相对薄、端部孔群集中，实际加工中容易出现直线度变化、孔位累积误差和边缘毛刺。本案例以PP工程塑料长条连接支架为对象，围绕结构识别、装夹方案、孔位加工和三坐标检测进行说明，为医疗设备非标塑料零件加工提供参考。
一、零件结构与医疗应用场景

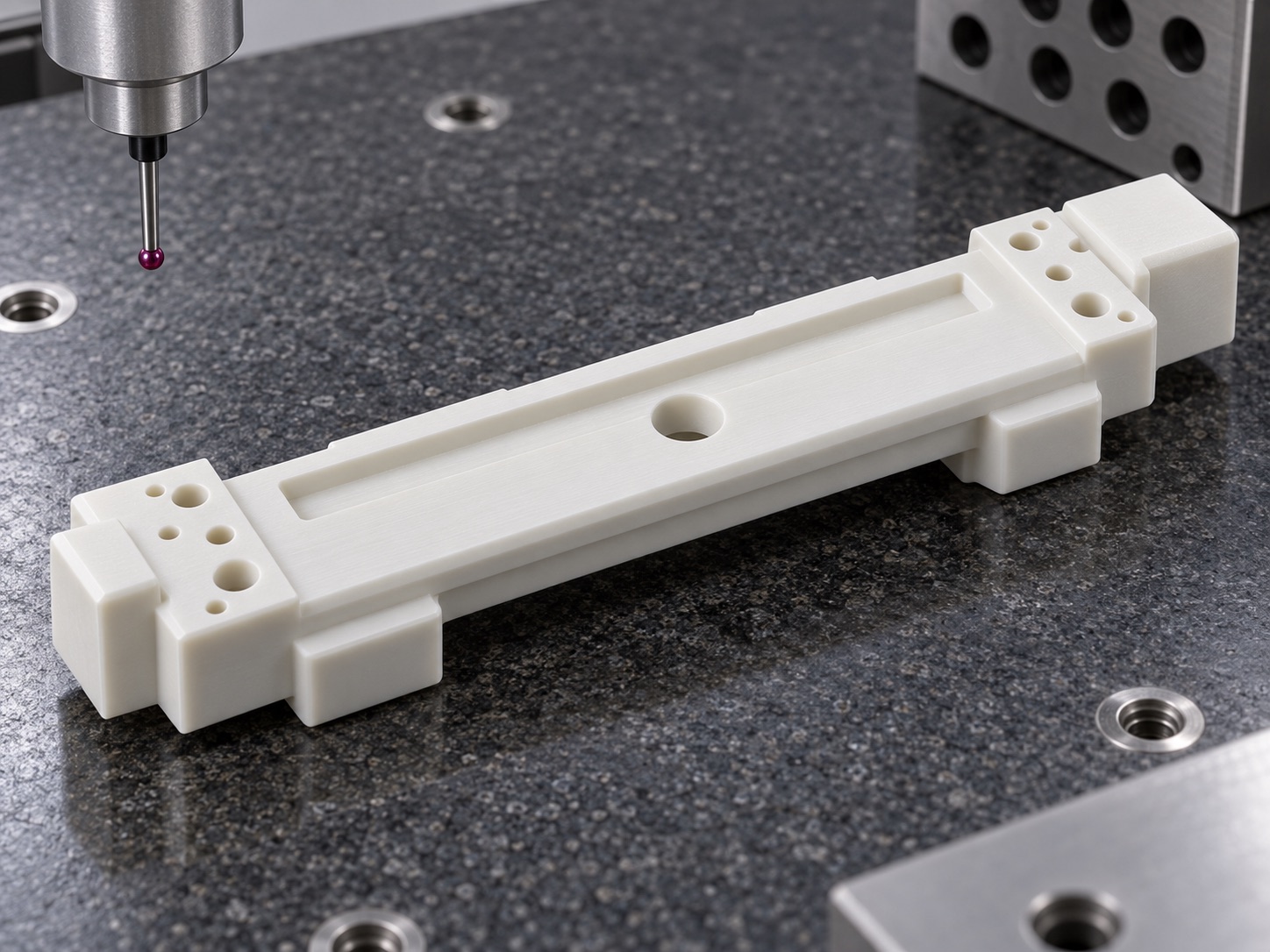

该零件整体为细长条形，两端带台阶和小孔群，中部设置定位孔，侧边轮廓有局部收窄与过渡。PP材料密度低、耐化学性好，适合在医疗检测设备中接触清洁剂、试剂环境或轻量化支撑位置使用。加工前需要先确认基准边、端部方向和孔群相对关系，避免因为左右端结构相近而产生方向错误。对于医疗相关零件，外观不能有明显压伤，孔口不能残留翻边，表面清洁度也要纳入交付检查。
二、加工难点：长条直线度与端部孔群
PP材料切削阻力小，但弹性回弹明显，长条零件在夹紧时如果受力不均，容易出现中部拱起或端部翘曲。加工端部孔群时，需要先建立可靠基准，再采用分段压紧与软质垫块支撑，防止孔加工后位置偏移。中心孔与两端孔群之间的距离较长，程序坐标、夹具定位销和测量基准必须保持一致。粗加工轮廓后应释放内应力并进行轻切精修，使两侧边线、端部台阶和孔中心之间保持稳定关系。
三、孔口、台阶和边缘细节控制
此类长条支架的孔径较小，孔口若出现毛刺，会影响装配件贴合或插入件顺畅度。加工时采用锋利刀具、较高转速与适当进给，减少材料挤压；孔加工后进行轻微倒角和人工复检，保证孔口圆整。台阶端部需要控制过渡面垂直度，避免安装后产生局部悬空。对于PP件，去毛刺不能过度打磨，否则会破坏边线一致性，因此更适合用受控刮修和低压力清洁。
四、检测与交付控制
检测环节以三坐标检测台为主，对总长、关键宽度、中心孔位置、端部孔距、台阶高度和基准边直线度进行确认。外观检查重点关注孔口翻边、夹持压印、棱边白化和表面划痕。批量交付时，可将首件三坐标报告、过程抽检记录和外观确认表结合使用，保证后续零件的一致性。医疗检测设备通常要求装配稳定和维护方便，因此加工完成后还需要进行包装隔离，避免运输中互相摩擦。
五、案例总结
这件PP长条连接支架的核心并不只是“把外形铣出来”，而是要在细长结构、端部孔群和医疗设备洁净要求之间取得平衡。通过基准统一、分段支撑、轻切精修、孔口低毛刺处理和三坐标检测，可以提升零件装配可靠性，减少现场返修风险。
FAQ
1. PP长条支架加工容易变形吗？
容易。长条结构对夹紧力比较敏感，需要采用均匀支撑和轻切削方式控制变形。
2. 端部小孔群如何保证位置一致？
先建立统一基准，再一次装夹完成关键孔位加工，并用三坐标复核孔距和相对位置。
3. PP零件孔口毛刺怎么处理？
优先通过锋利刀具和合理参数减少毛刺，后续再进行轻倒角和人工检验。
4. 该类零件适合哪些医疗设备？
适合检测设备、试剂传输模块、轻载定位组件和自动化样本处理单元中的支撑连接位置。
5. 小批量打样能否按图加工？
可以，建议提供二维图纸、三维模型、材料要求和关键尺寸说明，便于快速评估加工方案。
