一、零件背景：PP内槽锁紧环用于医疗显微XY载台
本案例选取一款医疗显微成像XY载台用PP内槽锁紧环。图纸显示，零件为圆环形塑料件，中间为较大的通孔，内孔区域带多道环槽或内螺纹式台阶，外圆侧面设置小径横孔，两端面和外缘均需要倒角或去毛刺处理。此类零件常用于显微载物台、病理切片观察平台、光学检测模块和实验室自动化设备中，承担限位、锁紧、隔离、导向和轻量化连接作用。
医疗显微成像设备内部通常空间紧凑，圆环件需要在有限厚度内实现定位与锁紧功能。PP材料质量轻、绝缘性好，适合部分医疗实验设备辅助结构件。对于这类内槽锁紧环，中心孔、内槽轮廓、侧孔位置和端面平行度会直接影响装配手感、锁紧可靠性和运动机构间隙。
二、结构特点：中心大孔、内孔环槽与侧向小孔组合
从图纸结构看，这款PP锁紧环的主要特征包括圆形外轮廓、中心大通孔、内孔多道环槽、端面倒角和外圆侧向小孔。中心孔用于穿过镜筒、导向柱、调节组件或连接结构，内孔环槽可能用于配合定位、限位或形成旋合结构，侧向小孔则可能用于锁紧销、定位销或辅助调节。加工时需要保证内孔环槽与外圆、端面之间的同轴和垂直关系。
PP材料有韧性，加工内孔环槽时容易出现槽底发毛、槽口翻边和细丝残留。若内槽轮廓不清晰，装配件旋入或卡入时会出现阻滞；若侧孔与内孔交汇处毛刺没有清除，可能刮伤配合件；若两端面平行度不稳，则会影响锁紧姿态。因此，此类圆环件虽然尺寸不大，但对细节处理要求较高。
三、加工方案：以内孔环槽和侧孔去毛刺为重点

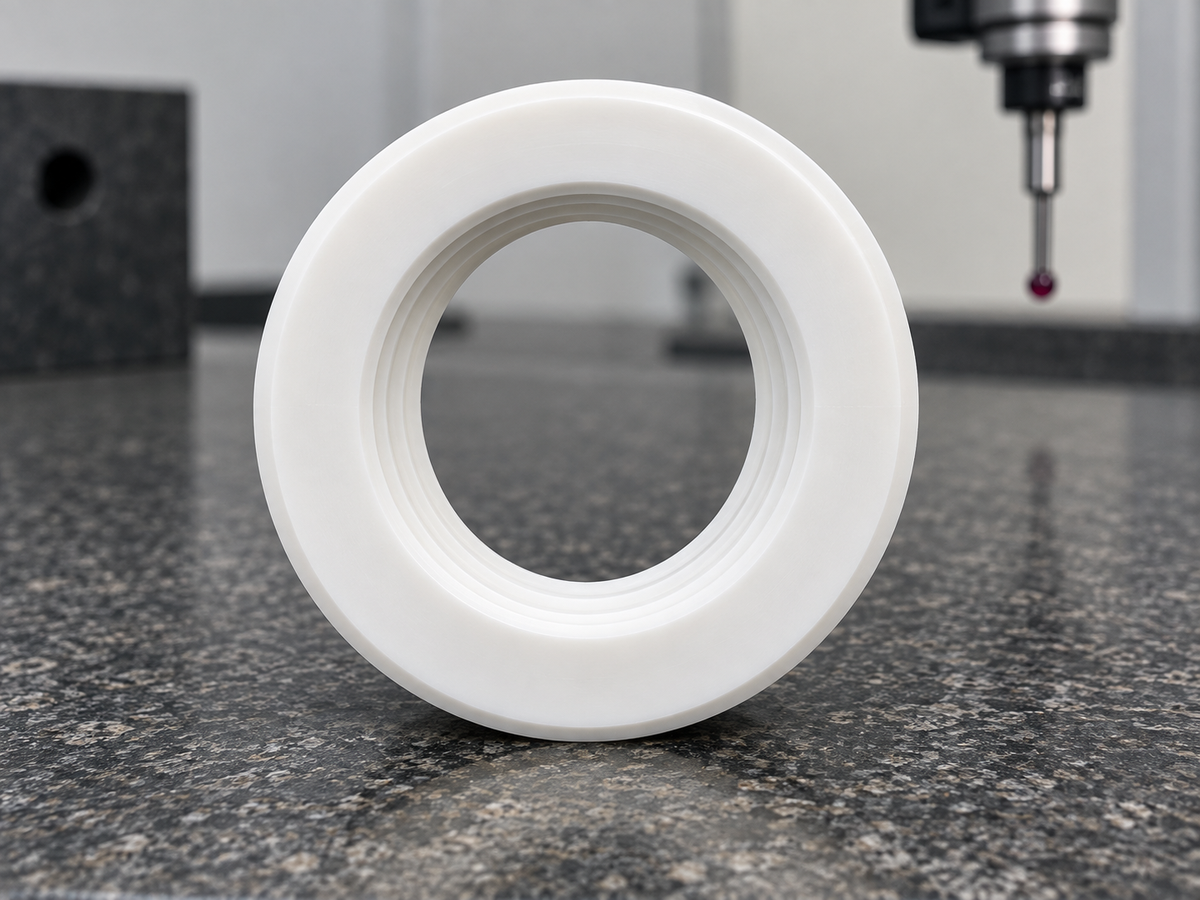

莱图加加工类似PP内槽锁紧环时，会先确认材料牌号、外圆尺寸、厚度、中心孔孔径、内槽数量、槽宽、槽深、侧孔位置、倒角和检测基准。加工中通常先完成外圆、端面和中心孔基准，再加工内孔环槽，最后进行侧向小孔加工。PP材料切削时要使用锋利刀具和合适参数，控制切削热，避免内孔表面发白、拉丝或局部熔边。
侧孔加工后，孔与内槽的交汇处是毛刺风险最高的位置。加工完成后，需要对中心孔、内槽槽口、侧孔孔口、外圆边缘和两端面进行细致清理。若客户批量装配使用，还要关注同批次内槽手感、侧孔位置和端面压靠的一致性，避免医疗显微设备调节结构出现松紧不一或卡滞。
四、检测控制：重点复核内槽、侧孔和端面平行

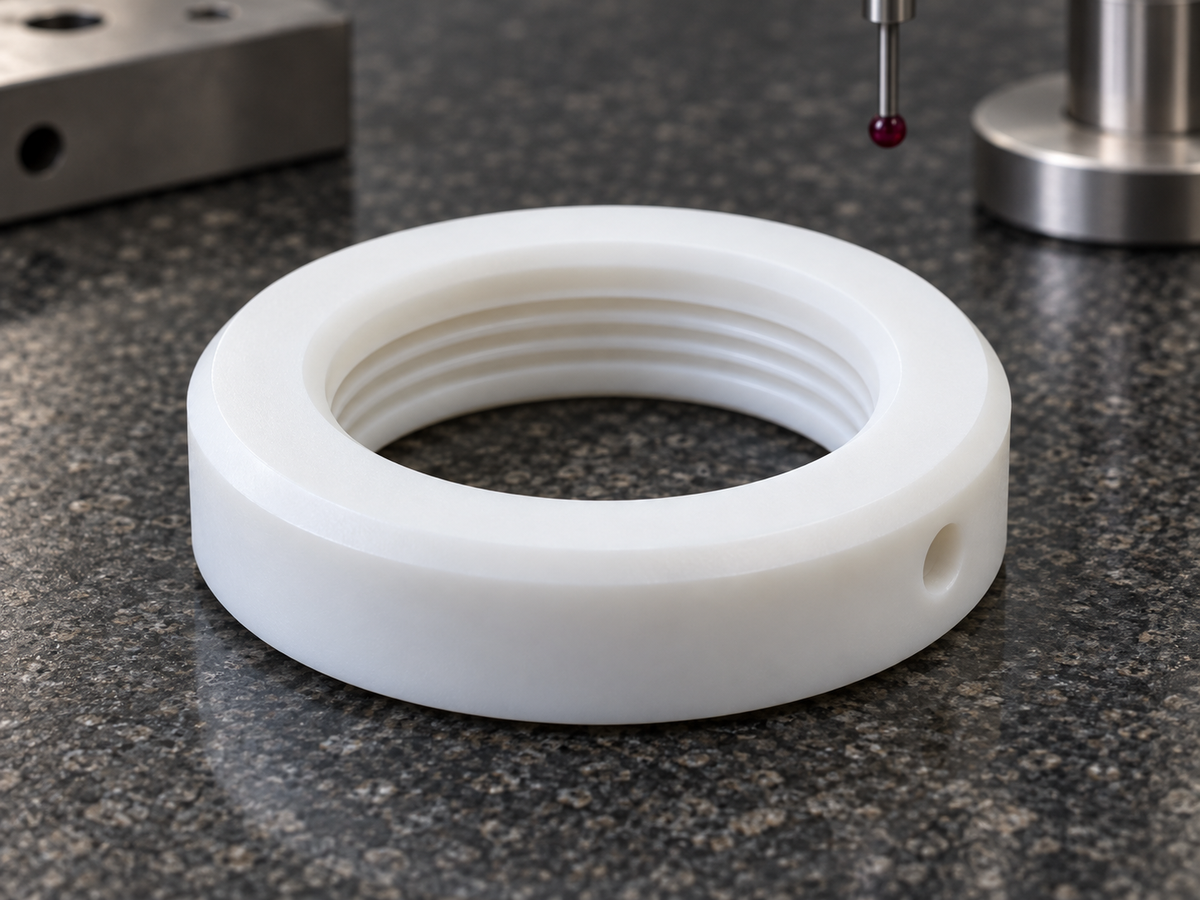

此类医疗PP内槽锁紧环的检测重点包括外圆直径、总厚度、中心孔孔径、内槽宽度、内槽深度、槽距、端面平面度、端面平行度、侧孔孔径、侧孔位置、外圆与内孔同轴关系以及孔口毛刺状态。莱图加会结合三坐标检测、卡尺、塞规、投影仪和外观放大检查，对关键功能尺寸进行复核，确保零件可以稳定用于医疗显微XY载台结构。
检测时还要关注内槽清洁和侧孔交汇处状态。PP零件如果残留塑料细丝，可能在设备运行、清洁或维护过程中脱落；如果内槽局部拉毛，则会影响配合件插入或旋合。通过加工中巡检、终检、清孔清槽和防护包装，可以提前发现槽形异常、侧孔毛刺、端面压痕或外圆划伤等问题。
五、案例小结：圆环类PP零件要把内槽和侧孔做干净
本案例中的医疗显微成像XY载台PP内槽锁紧环，体现了塑料圆环类功能件加工的典型要求：外圆要圆整，内孔要同轴，环槽要清晰，侧孔要准确，端面和孔口要干净。莱图加在此类零件加工中，会围绕图纸评审、稳定装夹、外圆端面加工、内孔环槽成形、侧孔加工、去毛刺清洁和检测复核建立过程闭环，帮助客户获得适合医疗显微设备装配使用的PP锁紧环零件。
FAQ：医疗PP内槽锁紧环加工常见问题
1. PP内槽锁紧环常用于哪些医疗设备？
常用于医疗显微XY载台、病理切片观察平台、光学检测模块和实验室自动化设备中的限位、锁紧、隔离和导向位置。
2. 内孔环槽加工为什么容易起毛？
PP材料偏软且有韧性，槽刀加工时容易拉丝，需要锋利刀具、合适切削参数和加工后清槽。
3. 侧向小孔加工要注意什么？
要控制孔径、孔位和孔口倒角，尤其要清理侧孔与内孔交汇处的毛刺，避免装配时刮伤配合件。
4. 端面平行度对锁紧环有什么影响？
端面平行度会影响压靠高度和锁紧姿态，不稳定时可能造成装配间隙变化或局部受力不均。
5. 此类零件交付前通常检查哪些项目？
通常复核外圆、厚度、中心孔、内槽宽深、侧孔孔径、侧孔位置、同轴关系、端面状态和孔口清洁度。
