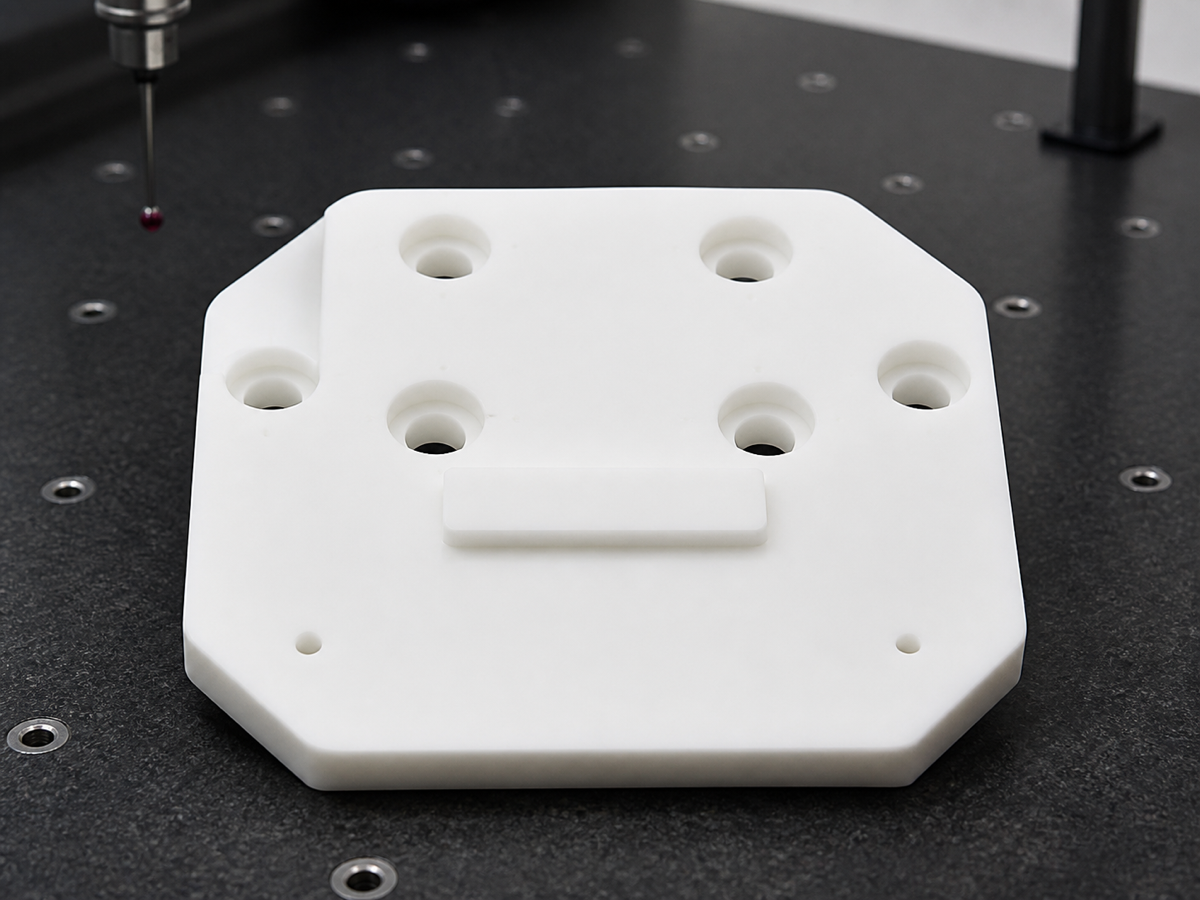

一、零件背景：PP多孔定位板用于医疗检测治具承托
本案例选取一款医疗检测治具中可使用的PP多孔定位板。零件整体为薄型板状结构，外形采用倒角与圆角过渡，板面分布多组沉孔、通孔和小销孔，并设置一处长条定位台阶。该类零件常用于医疗检测耗材装配、样本承托、光学检测定位或小型仪器内部支撑，通过孔位和台阶实现工装、压块、导向件或传感模块的准确安装。
PP材料具有质量轻、耐化学性较好、绝缘性好等特点，在医疗检测辅助工装中较常见。与金属板件相比，PP定位板更需要关注加工热变形、孔口翻边和边缘毛刺。对于医疗检测场景，板面不仅要尺寸合格，还要保证取放顺畅、表面洁净、边缘安全，避免划伤耗材、试剂盒或塑胶连接件。
二、加工难点：多孔系与塑料件平面度要同步控制
该零件的难点集中在孔系数量多、孔径类型不同、板件厚度较薄。沉孔需要保证台阶深度和孔口圆整，小销孔需要保证位置稳定，长条定位台阶需要与孔系保持准确关系。若加工中温升过高，PP材料可能出现轻微软化、孔口毛边或尺寸回弹，影响螺钉、定位销和配套工装的装配手感。
外形倒角和圆角同样重要。医疗治具板件经常需要人工取放或与耗材接触，尖角过锐会带来划伤风险；倒角不均又会影响外观一致性。多孔板还容易因为装夹受力不均造成局部翘曲，因此加工前的支撑方式、压紧位置和切削顺序都要提前规划。
三、工艺方案：低热切削、稳定装夹和分步加工
莱图加加工类似PP多孔定位板时，会先确认底面、外形边和关键孔位的基准关系。粗加工阶段先完成外形轮廓和主要孔位预加工，保留必要精加工余量；精加工阶段再统一修正沉孔、通孔、小销孔和长条定位台阶。对于塑料件，刀具需要保持锋利，切削参数要避免高温堆积，排屑也要顺畅，减少孔壁拉毛和边缘翻边。
长条定位台阶可采用小余量分层加工，保证台阶面平整和边线清晰。沉孔加工后，需要逐孔检查孔口是否有白化、毛边或拉伤。小销孔若用于定位，应避免后续去毛刺扩大孔径。加工完成后，零件要进行清洁处理，去除塑料细屑和静电吸附颗粒，保证医疗检测治具装配前的洁净状态。

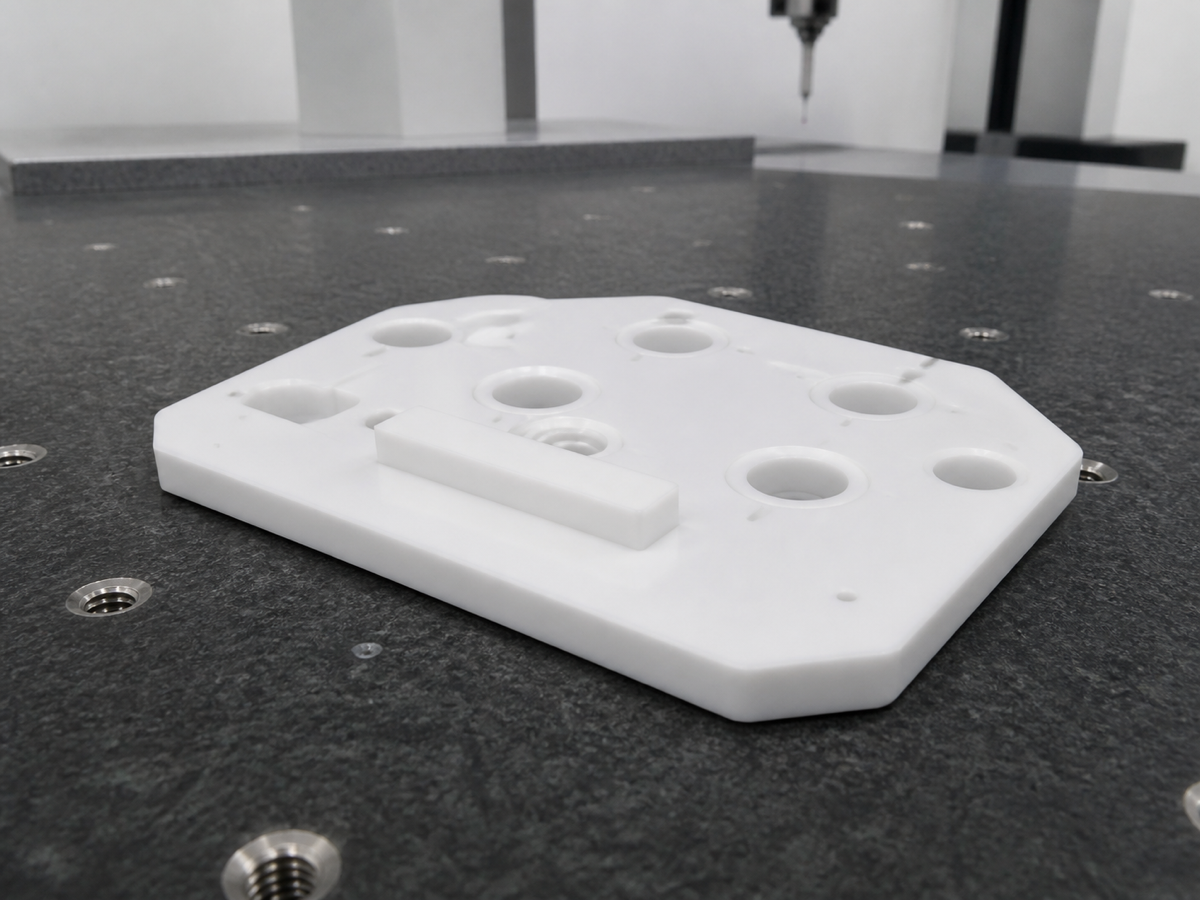

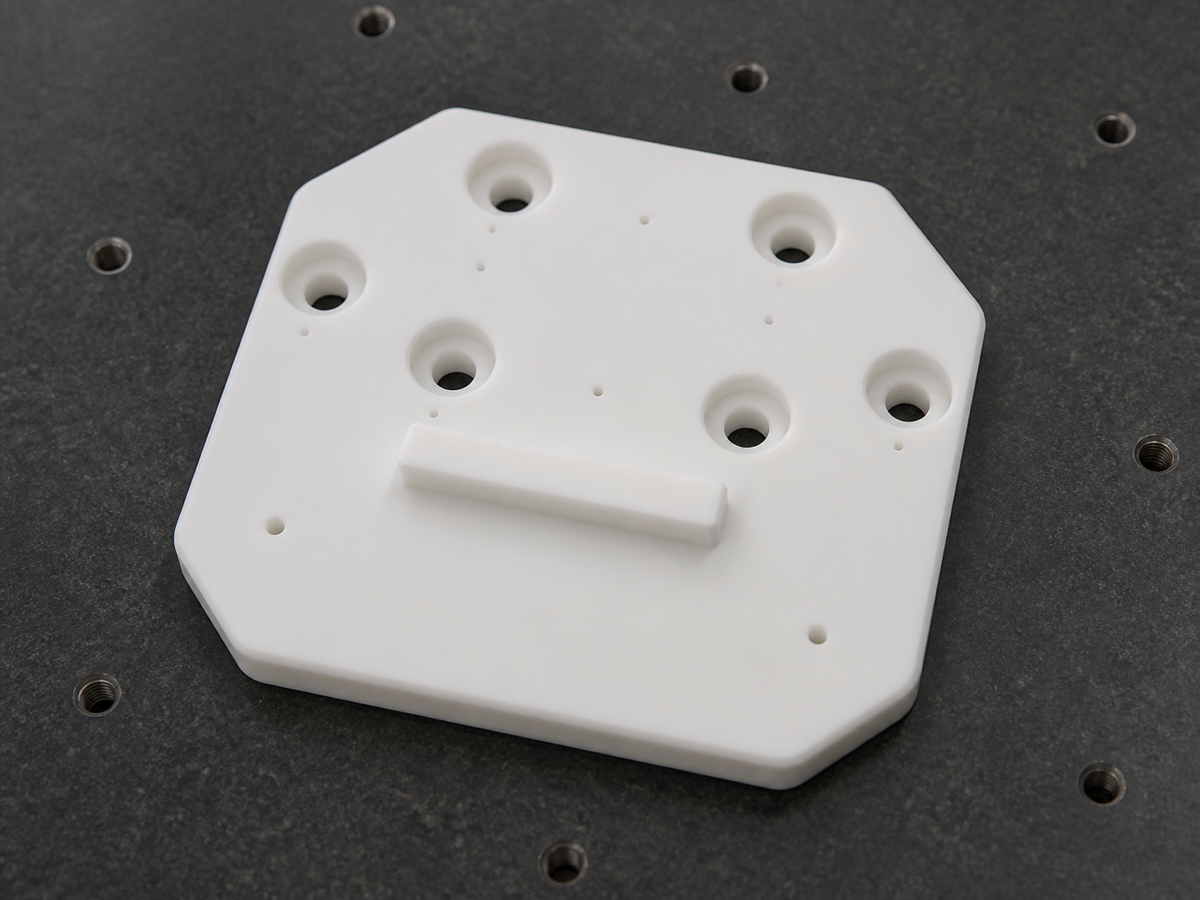

四、三坐标检测：确认孔位、台阶和平面度闭环
对于多孔定位板，检测重点不只是孔径是否达标，更要确认孔与孔、孔与台阶、孔与外形边之间的坐标关系。莱图加会在三坐标检测台上建立板件基准，对沉孔位置、小销孔位置、长条定位台阶尺寸、外形轮廓、板厚和平面度进行复核。这样可以判断零件是否适合与上盖、压块、定位销或检测模块配合。
若检测发现孔位存在系统偏移，需要回看基准找正和刀补设置；若平面度不稳定，则要检查装夹支撑和加工热量；若沉孔深度波动，则要复核刀具磨损和Z向基准。通过首件检测和过程抽检，可以降低医疗检测治具装配时反复修配的时间。
五、案例小结：塑料定位板也要按精密件方式管理
本案例中的PP多孔定位板体现了医疗辅助工装的典型要求：材料较轻、结构看似简单，但孔多、基准多、接触面多，对毛刺、洁净和平面度要求高。莱图加在此类零件加工中，会围绕图纸评审、工艺基准、低热切削、孔系精修、外形倒钝、清洁防护和三坐标检测形成闭环。对于医疗检测设备客户来说，一块稳定的定位板能够提升装配效率，也能让小批量试制和后续批量验证更顺畅。
FAQ：医疗PP多孔定位板加工常见问题
1. PP定位板加工最容易出现什么问题？
常见问题包括孔口毛边、尺寸回弹、板面翘曲、沉孔深度不稳和表面划伤，需要低热切削和稳定装夹控制。
2. 多孔板为什么要重点检测孔位？
孔位决定压块、定位销和检测模块的装配关系，单个孔偏差可能造成整套治具定位不准。
3. PP材料加工后如何处理毛刺？
应采用轻柔去毛刺和清洁方式，避免扩大孔径或造成边缘白化，同时清除塑料细屑。
4. 长条定位台阶加工有什么要求？
需要保证台阶面平整、边线清晰，并与关键孔位保持稳定位置关系，避免装配后压块或限位件偏移。
5. 医疗检测治具PP件适合小批量定制吗？
适合。莱图加可按图纸进行小批量加工、孔位检测和装配适配，帮助客户完成试制验证。
