本案例来自一件用于医疗检测设备内部定位与支撑的PP工程塑料定位支座。零件由底板、立壁、台阶肩部和多个孔位组成，底面带安装孔，立壁上设置横向通孔，局部外形带倒角和避让面。PP材料重量轻、耐化学性好，适合医疗检测设备中与试剂环境、轻载结构或绝缘要求相关的支撑件。与金属件相比，工程塑料加工更要关注夹持变形、孔口毛刺、表面压痕和尺寸回弹。
一、零件结构与医疗检测设备应用
该定位支座整体呈L形支撑结构，底板用于与设备底座或模组平台连接，立壁通孔可用于穿销、限位、导向或安装小型轴类件。医疗检测设备内部常见紧凑型模块，支座虽然尺寸不大，但会影响传感器、样本通道、夹持机构或小型运动件的位置关系。若立壁孔偏移、底板孔不顺或台阶高度不稳，后续装配时可能出现偏斜、干涉或定位重复性不足。因此，这类PP支座需要按功能基准件来管理，而不是简单按塑料外形件处理。
二、PP材料加工与装夹变形控制
PP材料韧性好，但刚性和热稳定性低于铝合金，加工中容易因夹紧过度产生压痕或局部变形。工艺上通常先加工底面和基准边，再进行台阶、外形和孔位加工。装夹时应尽量扩大受力面积，避免点压立壁；切削参数也要控制温升，防止孔壁发白、熔边或毛刺拉丝。对于立壁通孔，建议在稳定夹具中完成钻削、扩孔或铰削，并通过试切确认孔口质量，避免孔两侧出现翻边影响销轴装配。
三、立壁孔、底板孔与台阶细节

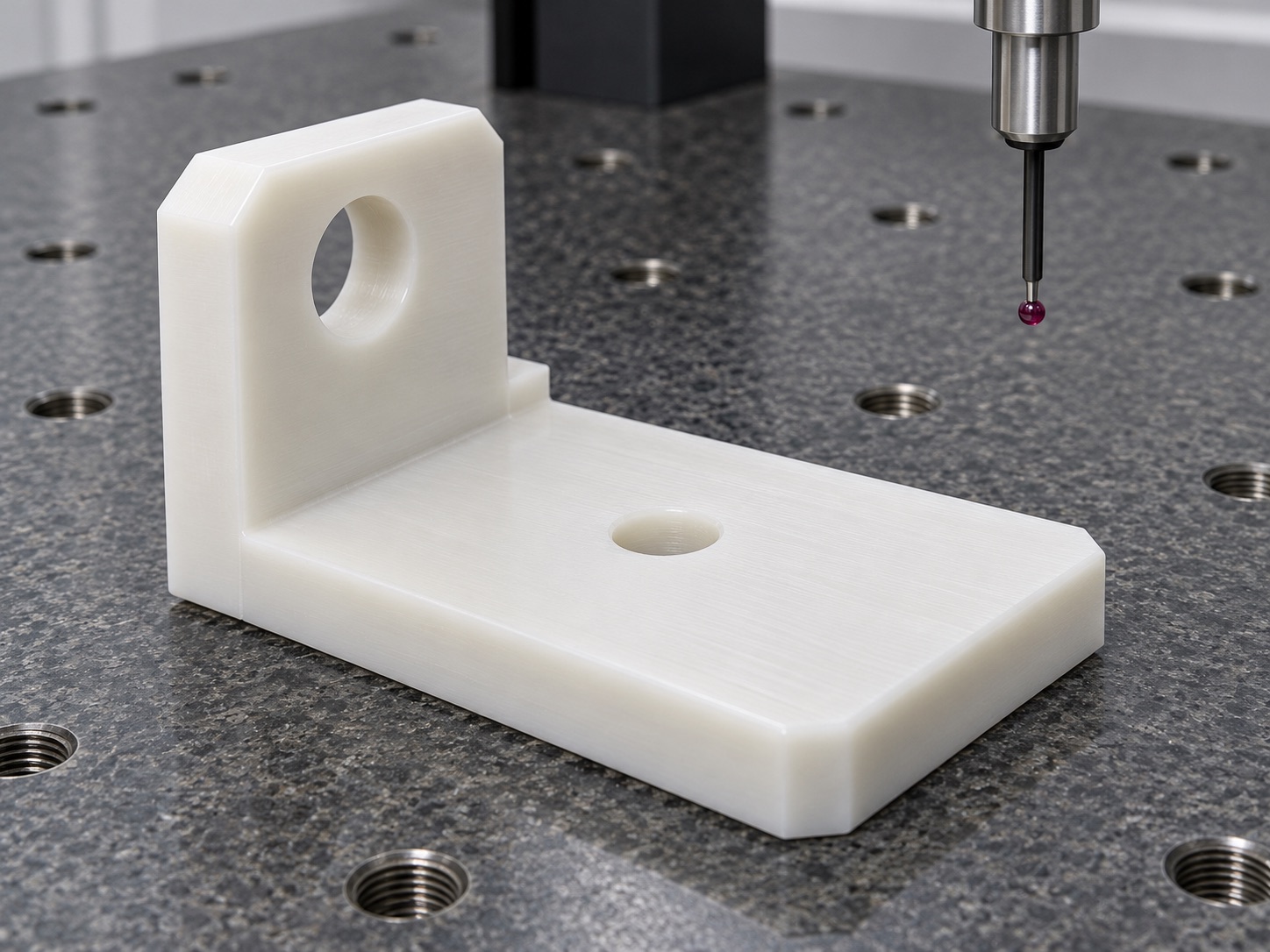

该零件的核心特征包括立壁横孔、底板安装孔和中间台阶肩部。立壁孔需要保证孔轴线与底面基准的关系，底板孔则要保证螺钉或定位销能够顺利导入。台阶肩部承担支撑和限位作用，平面度、垂直度和边缘倒角会影响相邻零件贴合。PP孔口去毛刺不能简单用大力刮削，否则可能留下拉毛或白化痕迹；更适合采用锋利刀具、小倒角和轻量化手工修整，保证边缘顺滑而不过度削弱尺寸。
四、三坐标检测与外观清洁

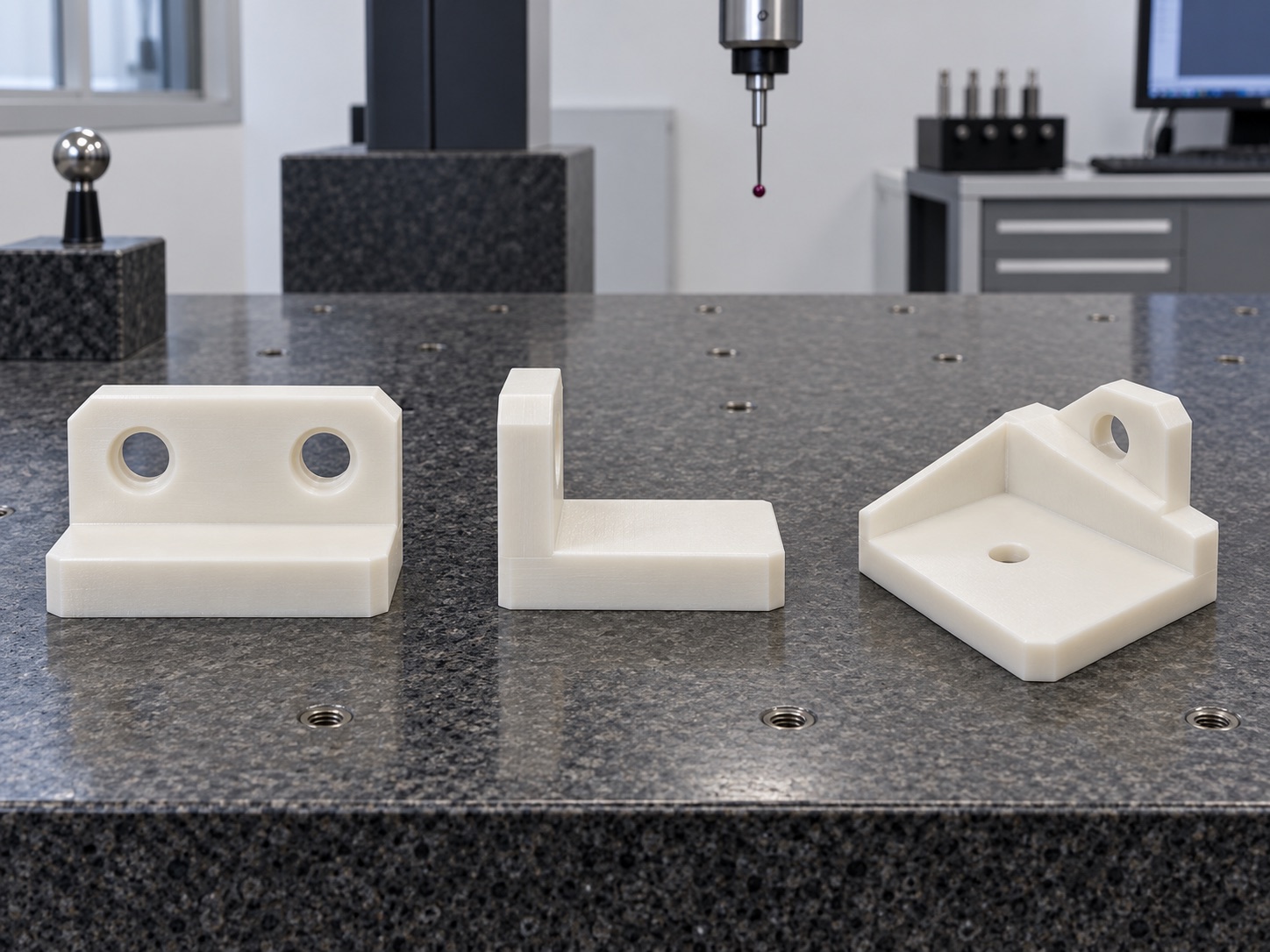

成品可在三坐标检测台或影像测量设备上复核底面、台阶高度、立壁孔位置、底板孔位置、外形轮廓和关键垂直度。检测时需要注意塑料件受温度和夹持状态影响，测量定位应轻压、稳定，避免人为变形造成误判。医疗设备用塑料支座还要检查表面划伤、黑点、压痕、毛刺和清洁度，避免后续进入检测设备后产生颗粒或装配异响。
五、案例总结
这件PP定位支座的加工重点是“基准稳定、孔位准确、台阶平顺、边缘无毛刺”。通过合理装夹、低热量切削、孔口精细处理和三坐标复核，可以让工程塑料支座满足医疗检测设备对轻量化、耐腐蚀、绝缘和装配可靠性的需求。
FAQ
1. PP定位支座适合哪些医疗设备？
适合医疗检测仪、样本处理设备、试剂通道支撑、传感器定位和小型夹持模组。
2. PP材料加工为什么要控制夹紧力？
PP刚性较低，夹紧过大容易产生压痕、变形和尺寸回弹，影响孔位和台阶精度。
3. 立壁横孔加工的难点是什么？
难点是保证孔轴线与底面基准的相对位置，同时控制孔口翻边和内壁毛刺。
4. PP塑料件能用三坐标检测吗？
可以，但测量时需要轻触稳定定位，并结合影像检测复核孔口和外形细节。
5. 可以按图纸定制类似工程塑料医疗零件吗？
可以，可根据PP、POM、PEEK等材料要求和装配公差制定加工与检测方案。
