一、零件背景：PP立式安装隔板用于医疗检测模块分隔定位

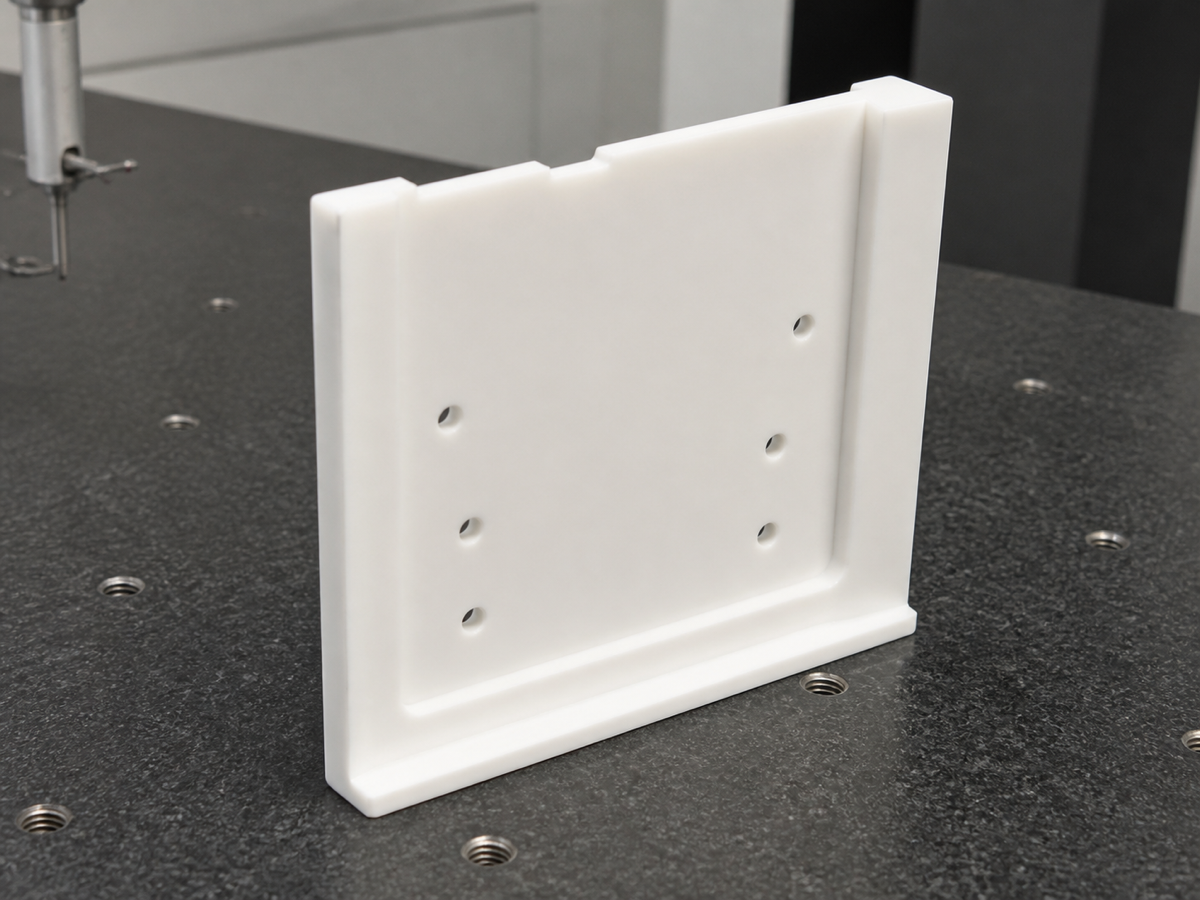

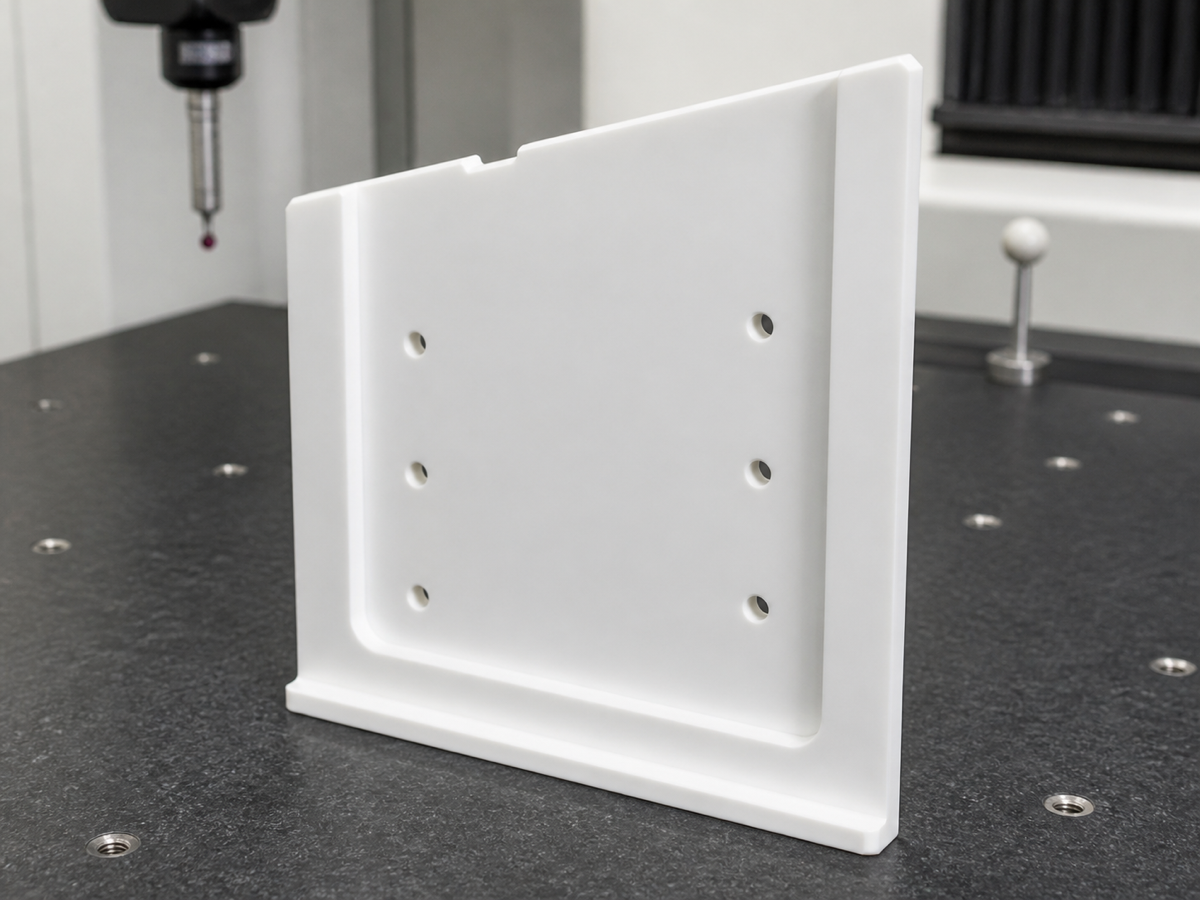

本案例选取一款医疗检测模块中可使用的PP立式安装隔板。零件整体为薄型竖板结构，正面带浅腔台阶，板面分布六个小安装孔，底部设置长条定位边，顶部局部有避让槽。该类零件常用于医疗检测仪器、样本处理设备或光学检测模块内部，用来分隔空间、固定小型部件、辅助线缆避让，并为装配件提供稳定的安装基准。
PP材料重量轻、绝缘性好，并具有一定耐化学性，适合在医疗辅助工装和设备内部非承力结构中使用。与金属件相比，PP隔板更注重加工温升、孔口毛边和表面洁净度控制。对于医疗设备客户来说，一块合格的安装隔板不仅要孔位对得上，还要保证边缘安全、装配顺畅，并避免细小塑料屑残留。
二、加工难点：薄板易变形，孔位与台阶关系要稳定
该零件的加工难点主要集中在薄板平面度、六孔孔位和浅腔台阶边界。薄型PP板在装夹时若受力不均，容易出现轻微弯曲；加工时若切削热过高，孔口可能产生毛边、白化或尺寸回弹。六个安装孔呈规则排布，需要与浅腔台阶、底部定位边以及外形边保持稳定关系，才能保证后续模块安装位置一致。
浅腔台阶和底部定位边是该零件的功能细节。浅腔区域可能用于避让、减重或限定装配面，底部定位边则影响隔板插入底座或固定槽后的姿态。如果台阶深度不均、边界不清或底边直线度不好，装配后可能出现贴合不稳、局部干涉或间隙异常。
三、工艺方案：低热切削与分步精加工结合
莱图加加工类似PP立式安装隔板时，会先确认外形边、底部定位边和孔系之间的基准关系。粗加工阶段先完成外形和浅腔区域的余量释放，避免一次性去料过多导致板件变形；精加工阶段再统一修整浅腔台阶、六个安装孔、顶部避让槽和底部定位边。刀具需要保持锋利，切削参数以低热、稳定排屑为原则，减少塑料拉毛和熔边。
孔加工完成后，需要逐孔检查孔口状态，避免去毛刺时扩大孔径。浅腔台阶边缘可采用轻倒角或细修边处理，既保持装配边界清晰，又避免尖锐棱边。对于需要插装或靠边定位的底部结构，应重点控制直线度和局部高度，保证隔板在整机内部能够平稳落位。
四、三坐标检测：确认孔系、台阶和平面度闭环

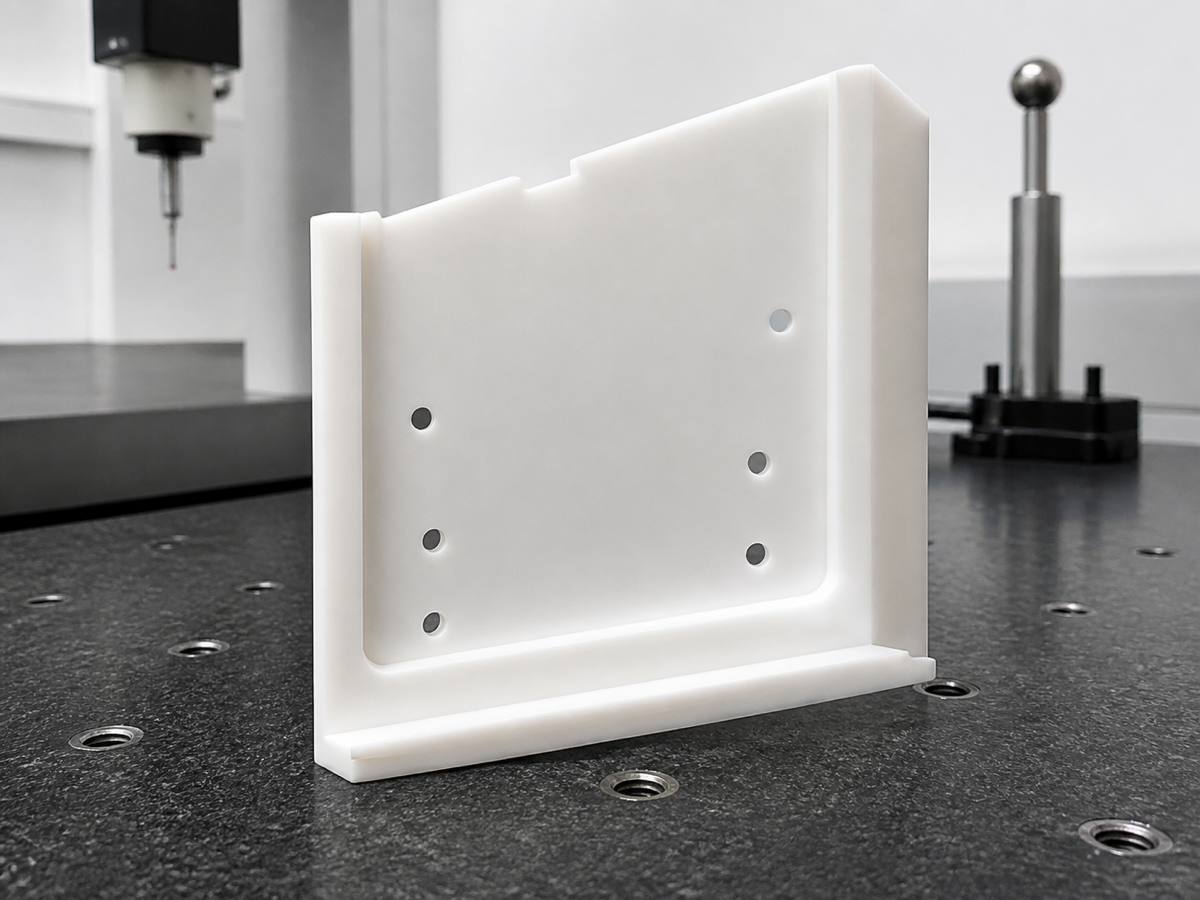

医疗检测模块中的安装隔板通常与底座、压板、传感器支架或线缆导向件配合，因此检测不能只看单个孔径。莱图加会在三坐标检测台上建立板件基准，对六孔孔距、孔与外形边位置、浅腔台阶尺寸、底部定位边、板厚和平面度进行复核。通过这些数据可以确认隔板是否满足装配定位和重复安装要求。
如果检测发现孔位有整体偏移，需要回看装夹找正和坐标原点；如果板面平面度不稳定，则要优化支撑和切削顺序；如果浅腔台阶边界不一致，则要复核刀具磨损与精修路径。通过首件检测和过程抽检，可以减少客户装配阶段的返修和反复调试。
五、案例小结：塑料隔板也要按精密结构件管理
本案例中的PP立式安装隔板体现了医疗塑料精密件的典型特点：材料软、厚度薄、孔位多、台阶细节明显，对毛刺、洁净和平面度要求较高。莱图加在此类零件加工中，会围绕图纸评审、基准规划、低热切削、孔系精修、台阶控制、外形倒钝、清洁防护和三坐标检测形成闭环。对于医疗检测设备客户来说，稳定的隔板零件有助于提升模块装配效率，也能让小批量试制和后续批量迭代更加顺畅。
FAQ：医疗PP立式安装隔板加工常见问题
1. PP立式隔板加工最容易出现什么问题？
常见问题包括孔口毛边、板面翘曲、台阶边缘拉毛、尺寸回弹和表面划伤，需要稳定装夹和低热切削控制。
2. 六个安装孔为什么要重点检测孔距？
孔距决定隔板与支架、压板或传感器组件的装配关系，孔位偏差会导致锁紧不顺或模块位置偏移。
3. 浅腔台阶加工有什么注意点？
需要控制台阶深度、边界清晰度和底面平整度，避免装配时出现干涉或定位不稳。
4. PP塑料件去毛刺会不会影响孔径？
有可能。去毛刺应轻柔可控，尤其是小孔位置，避免扩大孔径或造成孔口白化。
5. 医疗塑料隔板适合小批量定制吗？
适合。莱图加可按图纸完成小批量加工、关键尺寸检测和清洁包装，支持医疗设备试制验证。
