本案例根据直齿圆柱齿轮m0.8-z100图纸编写。零件材料为白色聚四氟乙烯（PTFE），模数0.8，齿数100，整体为大直径薄环齿轮结构，带大内孔和八处圆周均布小孔。与小直径齿轮相比，该零件更容易出现盘面翘曲、齿圈跳动和孔系偏移，因此加工时要重点控制平面支撑、内外圆同心和齿形一致性。
一、大直径PTFE环形齿轮特点

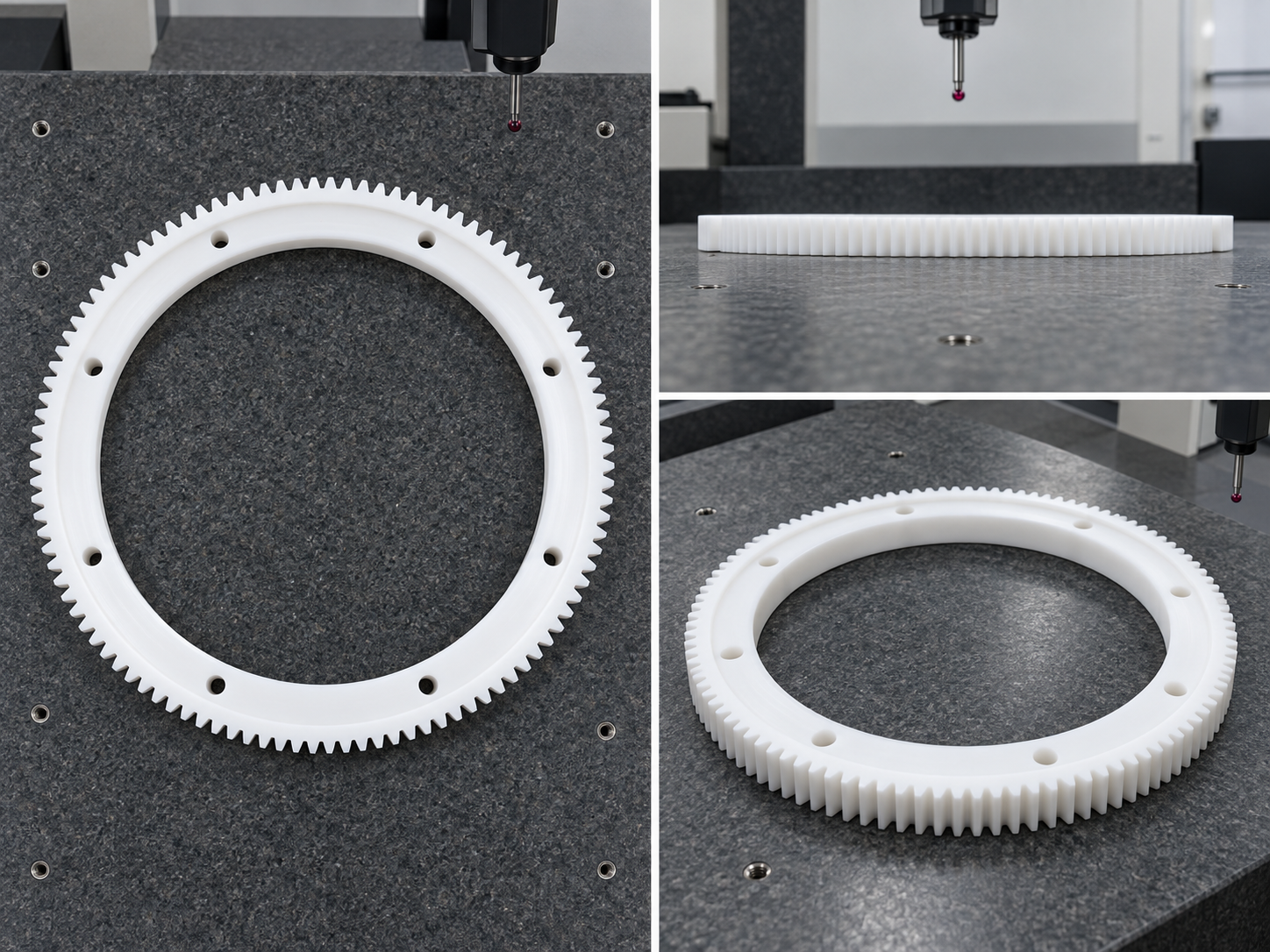

该齿轮外圈为密集细齿，内孔较大，安装孔分布在齿圈内侧。PTFE材料低摩擦、耐化学性好，常用于医疗设备中需要安静、洁净或耐腐蚀的传动机构。大环结构虽然重量轻，但刚性相对较弱，夹持和切削都需要均匀受力，避免加工完成后释放应力产生变形。
二、内外圆、齿圈与厚度加工
建议先加工端面和大内孔，再精修外圆基准，最后进行齿形加工。大内孔加工时要保持刀具锋利，防止孔边拉丝。薄环齿轮端面厚度不大，翻面加工应使用大面积软垫或真空吸附类夹具，减少局部夹伤。齿形加工时应控制每次切削量，使齿圈受力均匀，避免局部齿形偏斜。
三、八孔均布与齿形细节控制

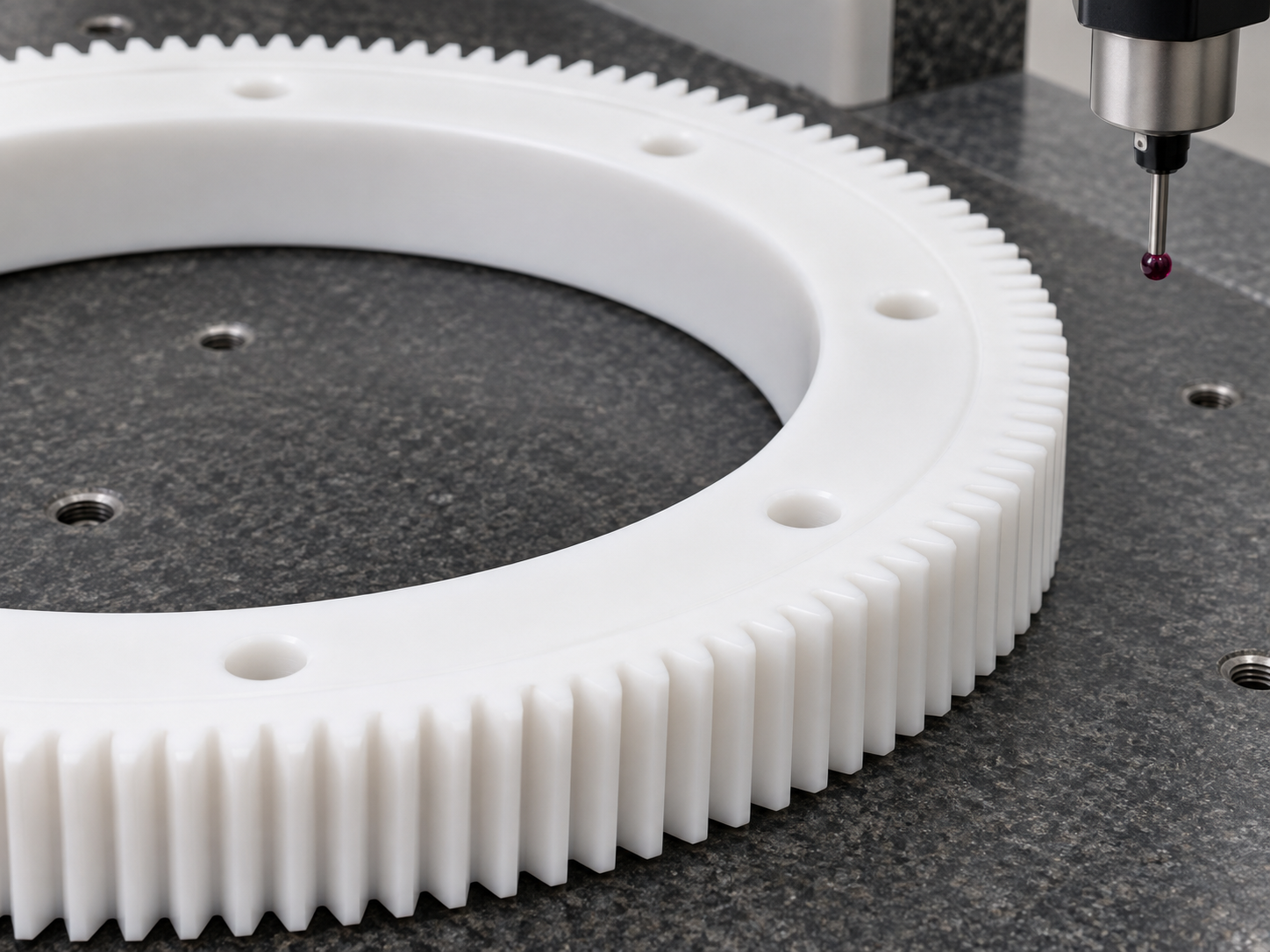

八处小孔需要与中心基准保持稳定圆周关系，建议在完成内外圆基准后一次装夹钻孔。孔口去毛刺要轻柔，避免白色PTFE边缘卷曲。外齿细密，齿根清理非常重要，任何残丝都可能影响啮合平稳性。若该齿轮与Z50齿轮配对使用，建议在交付前进行成对啮合检查。
四、检测与清洁包装
三坐标检测台或影像仪可复核内孔、外径、孔距、齿圈跳动和端面平面度。由于PTFE对温度和测力敏感，检测时应避免过大压力量具。清洁时不能使用硬质工具刮齿，包装前应检查齿边、内孔和安装孔无毛刺、无压痕、无残屑。
五、案例总结
PTFE直齿圆柱齿轮m0.8-z100的加工重点是“大而薄、齿多、孔多”。通过均匀夹持、低应力切削、一次基准孔系加工和细致齿根清理，可以保证大直径塑料齿轮在医疗设备中的轻载传动稳定性。
FAQ
1、Z100 PTFE齿轮为什么容易翘曲？
大直径薄环结构刚性较弱，夹紧不均或切削热过高都会引起翘曲。
2、八孔均布如何保证？
以内孔或外圆为基准，一次装夹完成钻孔，并用影像仪或三坐标复核孔距。
3、PTFE齿轮齿根残丝有什么影响？
会影响啮合顺畅性，可能造成卡滞、噪音或碎屑脱落。
4、大内孔边缘如何去毛刺？
采用轻倒角和手工修边，避免强压导致孔口卷边。
5、能否与Z50齿轮配套加工？
可以，建议两件按配偶齿轮关系进行样件啮合验证。
