本案例根据医疗设备导线滑套2图纸编写，材料同样为聚四氟乙烯（PTFE）。与导线滑套1相比，该零件整体更短，法兰外径约30mm，带中心孔、短凸台、6处安装孔及沉孔阵列，并要求最终沿中心线分割成两半。它可用于医疗设备内部线缆导向、柔性管路限位或小型传动模块的低摩擦隔离部位。
一、短法兰套结构分析
导线滑套2结构紧凑，短凸台与法兰面之间的同心关系直接影响装配定位。PTFE材料质地较软，尺寸回弹明显，短件虽然长度小，但沉孔和中心孔密集，若夹持不当容易造成法兰面翘曲或孔口塌边。因此加工时应优先保证端面平整、中心孔圆度和安装孔阵列位置。
二、中心孔与凸台加工重点
中心孔可先钻预孔，再以镗削或铰削方式精修，减少钻头挤压造成的孔径偏差。短凸台外圆与中心孔建议同一装夹完成，确保导向孔与安装基准一致。加工PTFE时刀具必须锋利，刀尖圆弧不宜过大，否则会推挤材料形成翻边。精加工后不建议立即强力测量，应待零件温度稳定后复检。
三、沉孔阵列与分割工艺

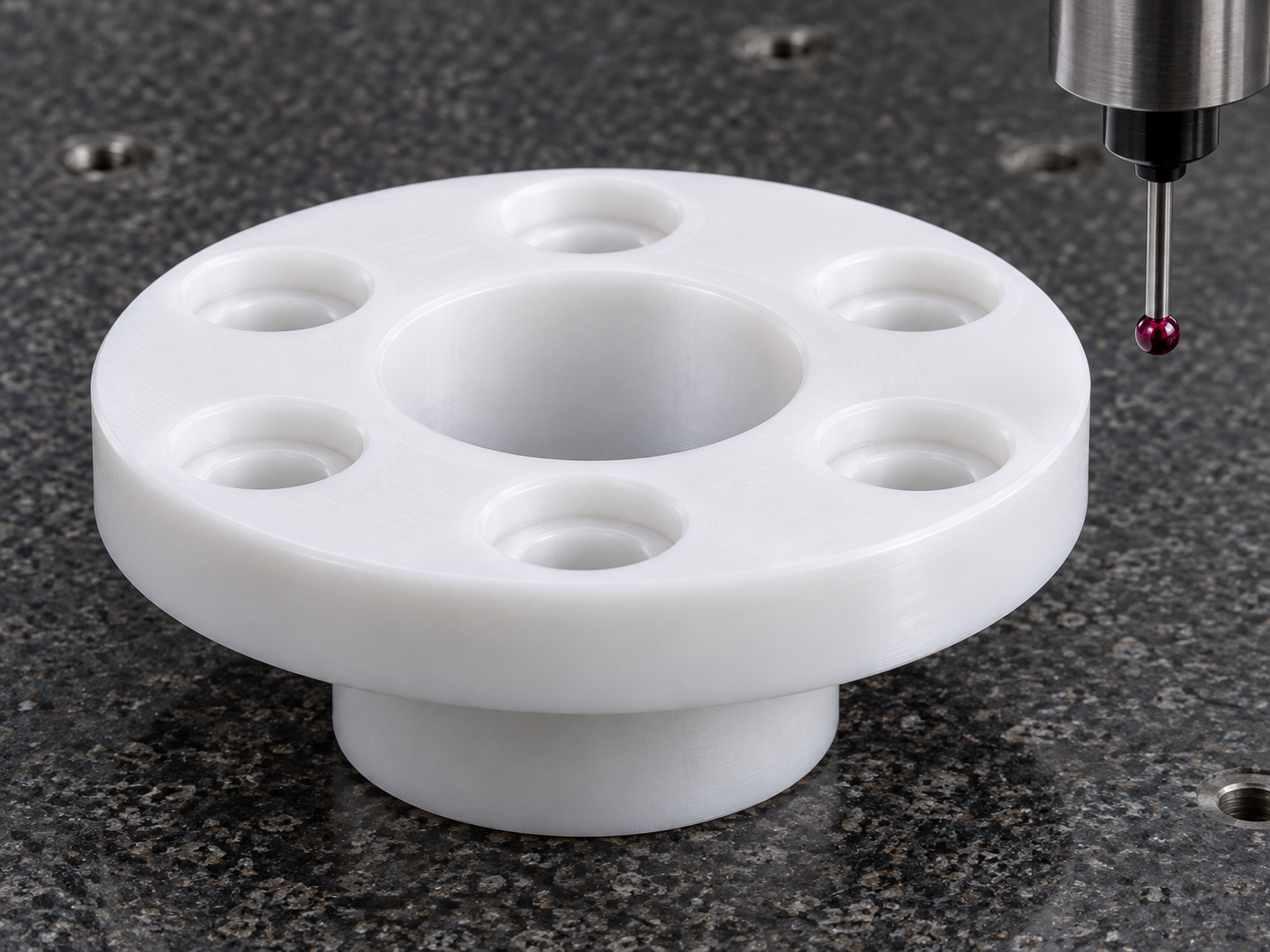

6处安装孔和沉孔是该零件的装配关键。沉孔底面要平整，孔口倒角要轻，避免螺钉安装时因局部毛边导致贴合不良。最终切半工序应安排在孔系完成之后，切割前可使用工装夹持外圆和法兰，减少切割应力造成的张口。切半后需要修整分割面，并复查两半件拼合后的中心孔连续性。
四、质量检测方案

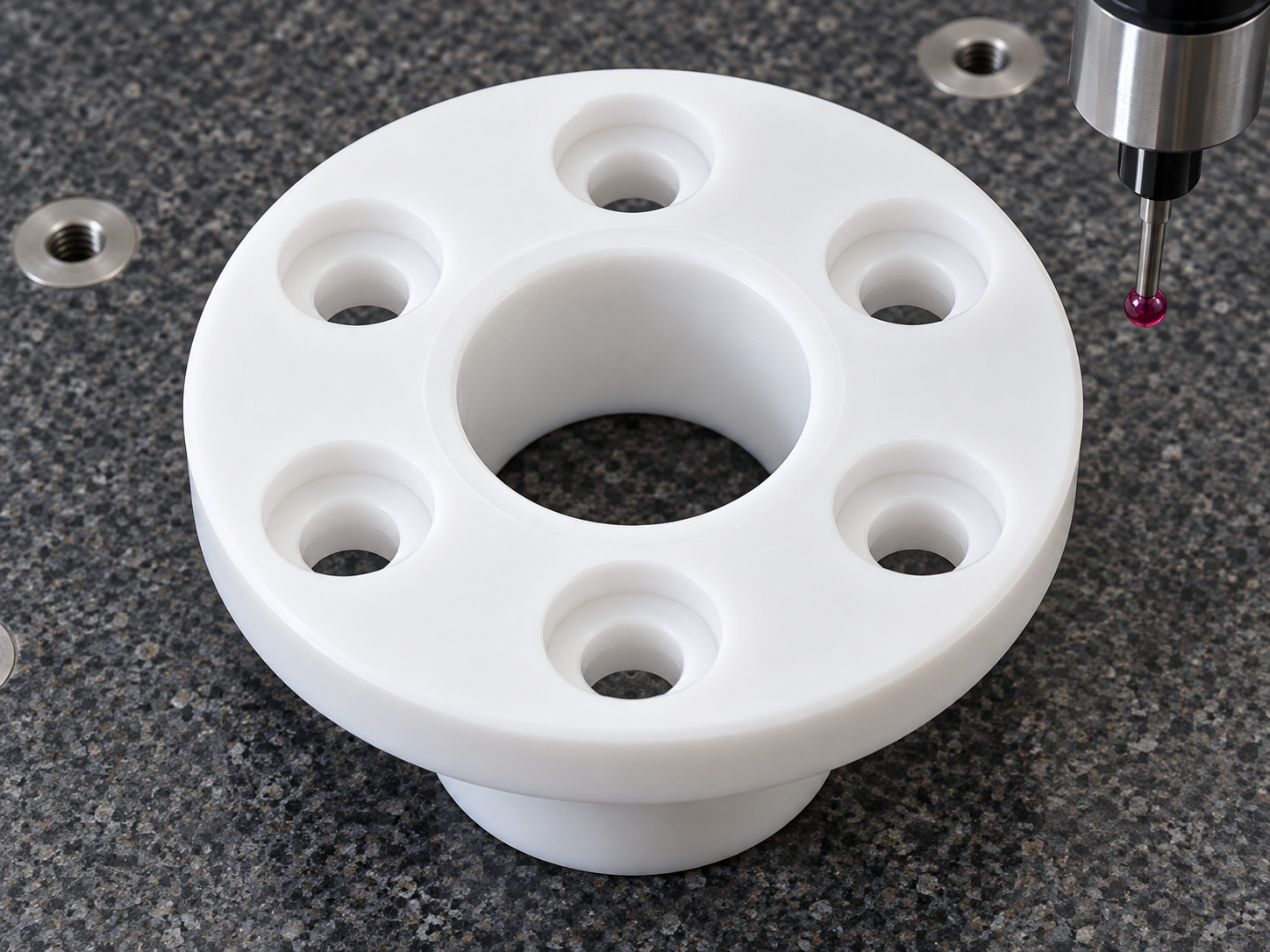

首件可在三坐标检测台或影像测量设备上复核法兰孔位置、沉孔直径、中心孔尺寸和端面平面度。由于PTFE对测力敏感，内孔检测建议使用通止规或低压力量测方式。外观检查重点包括孔口白边、分割面毛丝、沉孔底部台阶和法兰外缘压痕。
五、案例总结
导线滑套2看似是简单塑料件，但医疗设备应用场景对清洁度、装配手感和孔位一致性要求较高。加工时不能只追求速度，应通过合理夹具、低应力刀路和细致去毛刺获得稳定批量质量。对于短法兰PTFE零件，建议首件完成后同步验证装配件，以确认沉孔深度、螺钉贴合和线缆通过顺畅。
FAQ
1、导线滑套2与导线滑套1有什么区别？
导线滑套2更短、更紧凑，重点在短法兰、沉孔阵列和中心孔同心控制。
2、PTFE短件为什么仍然需要专用夹具？
材料软且容易压伤，专用夹具可以减少变形并保护法兰面。
3、沉孔加工常见风险是什么？
常见风险是孔口翻边、沉孔底面不平和螺钉贴合不良。
4、切半后需要再次检测吗？
需要，尤其要复核分割面、中心孔连续性和两半件合拢状态。
5、此类零件可以做医疗设备样件吗？
可以，适合按图定制样件、小批量和装配验证件。
