一、项目背景：医疗设备电机安装板的定位要求
本案例零件为SS400镀镍电机安装板，常用于医疗自动化设备、检测平台或传动模组中的电机固定位置。电机安装板的功能是提供稳定的连接平面和孔位基准，保证电机输出轴、同步轮、导轨或传动件之间的相对位置。医疗设备对运行噪声、振动和重复定位稳定性要求较高，如果安装板平面度、中心孔或孔组位置偏差过大，就会影响传动同轴度和整机调试效率。
二、图纸结构分析：薄板、大中心孔和四角孔组

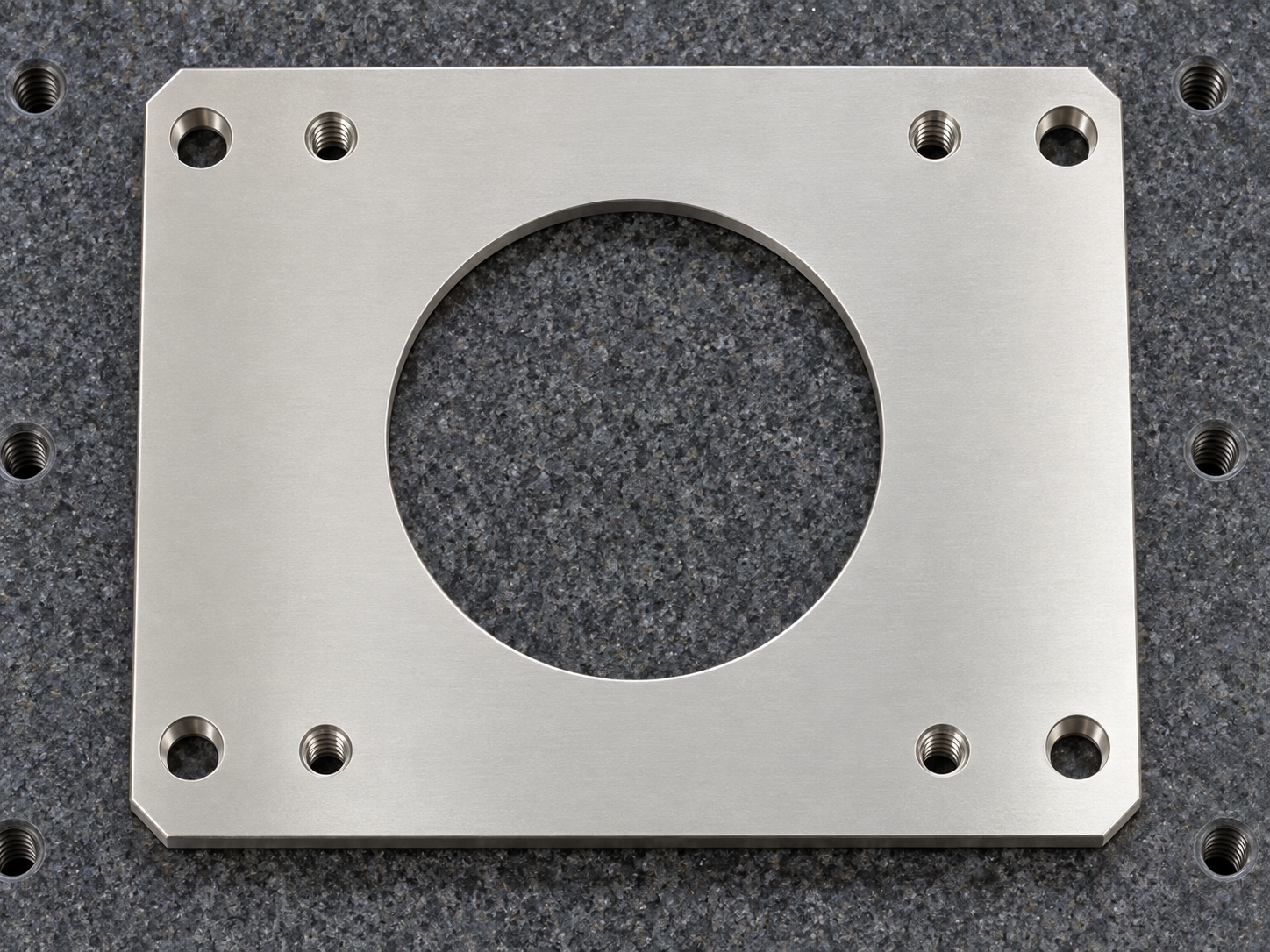

从图纸看，该零件为矩形薄板结构，厚度较薄，中间有大直径圆孔，四角区域布置通孔和螺纹孔，并带有倒角处理。材料为SS400，表面处理为镀镍。薄板类零件加工时容易受装夹力、切削热和去料顺序影响产生翘曲，大中心孔又会削弱板件刚性，因此加工方案需要兼顾尺寸精度和变形控制。四角孔组决定电机或连接件安装位置，是整件的检测重点。
三、加工方案：先控平面，再加工孔系
工艺安排上，先对毛坯进行平面加工，保证两面基准稳定，再加工外形、倒角和中心大孔。中心孔加工时需要控制圆度和孔壁质量，避免孔边产生拉伤。四角孔组建议采用同一定位基准完成钻孔、扩孔、攻牙和倒角，确保孔距一致。由于零件较薄，夹具应采用大面积支撑，减少局部压紧造成的板面变形。加工完成后再进入镀镍前清洁和外观检查环节。
四、镀镍与检测：平面度、孔位和外观一致性

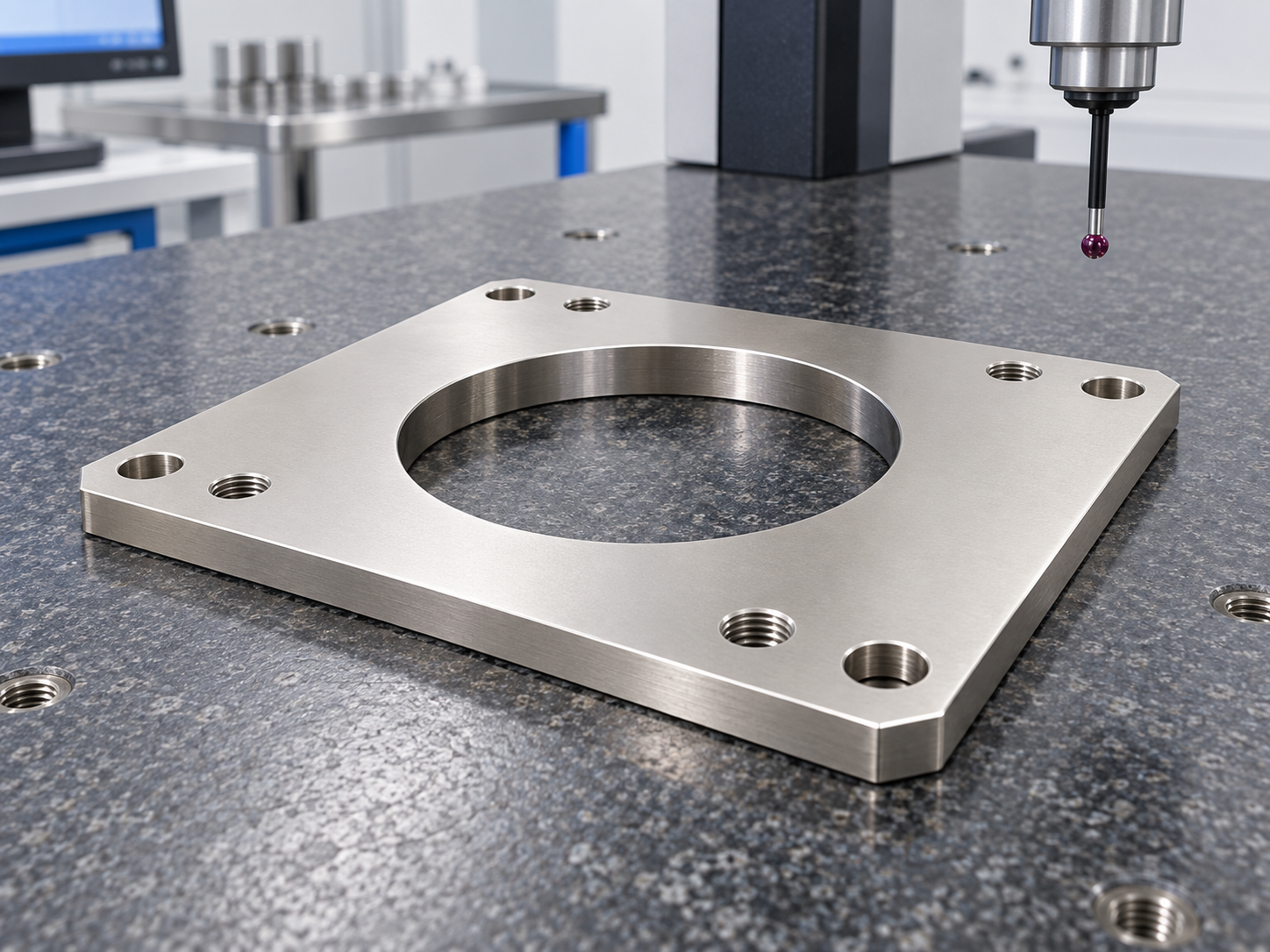

镀镍处理可以提升SS400零件的耐蚀性和外观一致性，但镀层会对孔口、螺纹和边缘状态提出更高要求。镀前必须完成去毛刺、倒角和油污清洁；镀后需要检查孔内是否有残留、螺纹是否顺畅、边角是否有起皮或色差。检测方面，除常规长宽、厚度、中心孔和孔径外，还应复核孔组间距、对称关系和板面平面度。对于电机安装类零件，平面贴合和孔位精度会直接影响装配稳定性。
五、交付总结：薄板安装件的加工控制
这件SS400镀镍电机安装板虽然结构直观，但核心难点集中在薄板变形、大孔边缘质量、四角孔组位置和镀层后的外观保护。通过合理装夹、分步去余量、统一基准加工和镀前镀后复检，可以保证零件在医疗设备装配中具备良好的贴合度和定位可靠性。莱图加可加工各类电机板、安装板、连接板和支撑板，支持钢件、铝件、不锈钢件及多种表面处理。
FAQ
Q1：SS400电机安装板为什么要镀镍？
A1：镀镍可提升耐腐蚀性、表面硬度和外观一致性，适合医疗设备内部结构件。
Q2：薄板加工最容易出现什么问题？
A2：容易出现翘曲、孔口毛刺、中心孔圆度不稳定和局部压痕。
Q3：中心大孔加工如何保证质量？
A3：需要稳定装夹、合理刀路、控制切削热，并在加工后检查孔径、圆度和边缘倒角。
Q4：螺纹孔镀镍后会不会变紧？
A4：镀层会影响螺纹配合，需要在工艺中控制镀层厚度，并在处理后进行通止规复检。
Q5：能否根据电机型号定制安装孔？
A5：可以，客户提供电机安装尺寸或图纸后，可按孔距、中心孔和厚度要求定制加工。
