一、项目背景：医疗设备调节杆的稳定传动需求
本案例零件为医疗设备中使用的30.6钢制调节杆，适用于诊疗设备、康复机构件或检测单元中的位移调节、锁紧连接和小行程传动位置。该类杆件看似结构简单，但实际需要同时兼顾外圆同轴、槽口位置、螺纹配合、端部过渡和表面防护。医疗设备运行强调顺畅、低噪声和长期稳定，调节杆一旦出现弯曲、偏心或毛刺，就可能影响装配手感和机构重复定位。
二、图纸结构分析：台阶外圆、槽口与螺纹连接位

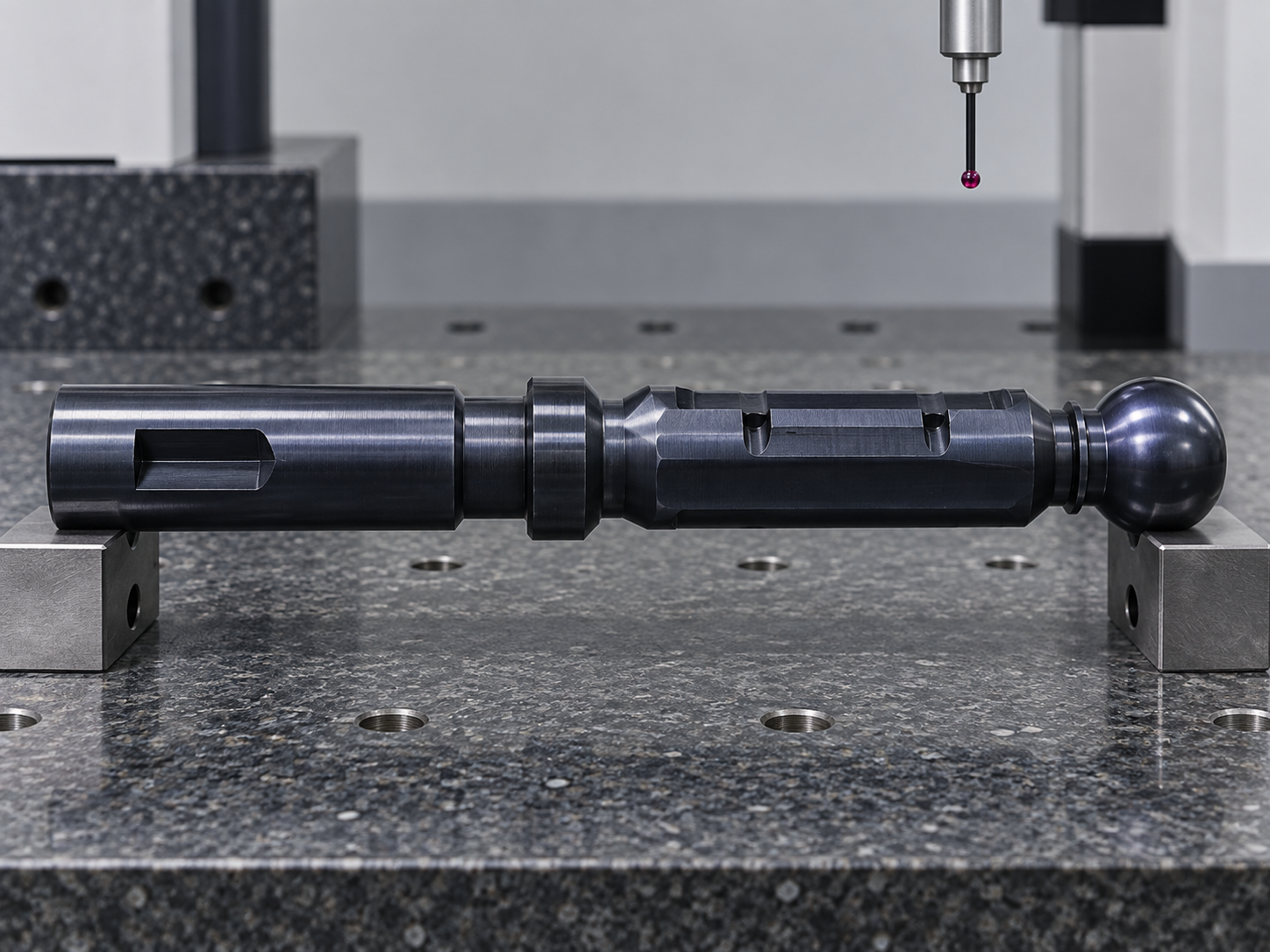

从图纸结构看，该零件为细长杆状台阶轴，包含多段外圆、端部圆弧或球面过渡、局部槽口以及连接螺纹区域。加工时不能只按普通车削件处理，而要把基准统一在主轴中心线上，先保证杆身外圆和关键配合段的同心，再安排槽口铣削和螺纹加工。图纸中对局部同轴、表面粗糙度和倒钝均有要求，说明该件既要满足装配，又要避免锐边划伤相邻密封件或操作者维护时接触到尖角。
三、加工方案：先车后铣，分段控制细长件变形
工艺上采用数控车削完成外圆台阶、端部过渡和螺纹预加工，再通过专用软爪或V形支撑完成槽口、侧向平面和小特征铣削。细长钢件在夹持中容易受顶紧力影响产生微弯，因此我们在粗加工后安排应力释放和二次校正，精加工阶段减少单刀切削量，保证外圆跳动和台阶尺寸稳定。螺纹位置则重点控制有效长度、牙型完整性和入口倒角，使后续装配可以顺利旋入，不发生卡滞。
四、关键质量控制：同轴度、槽口位置和表面处理

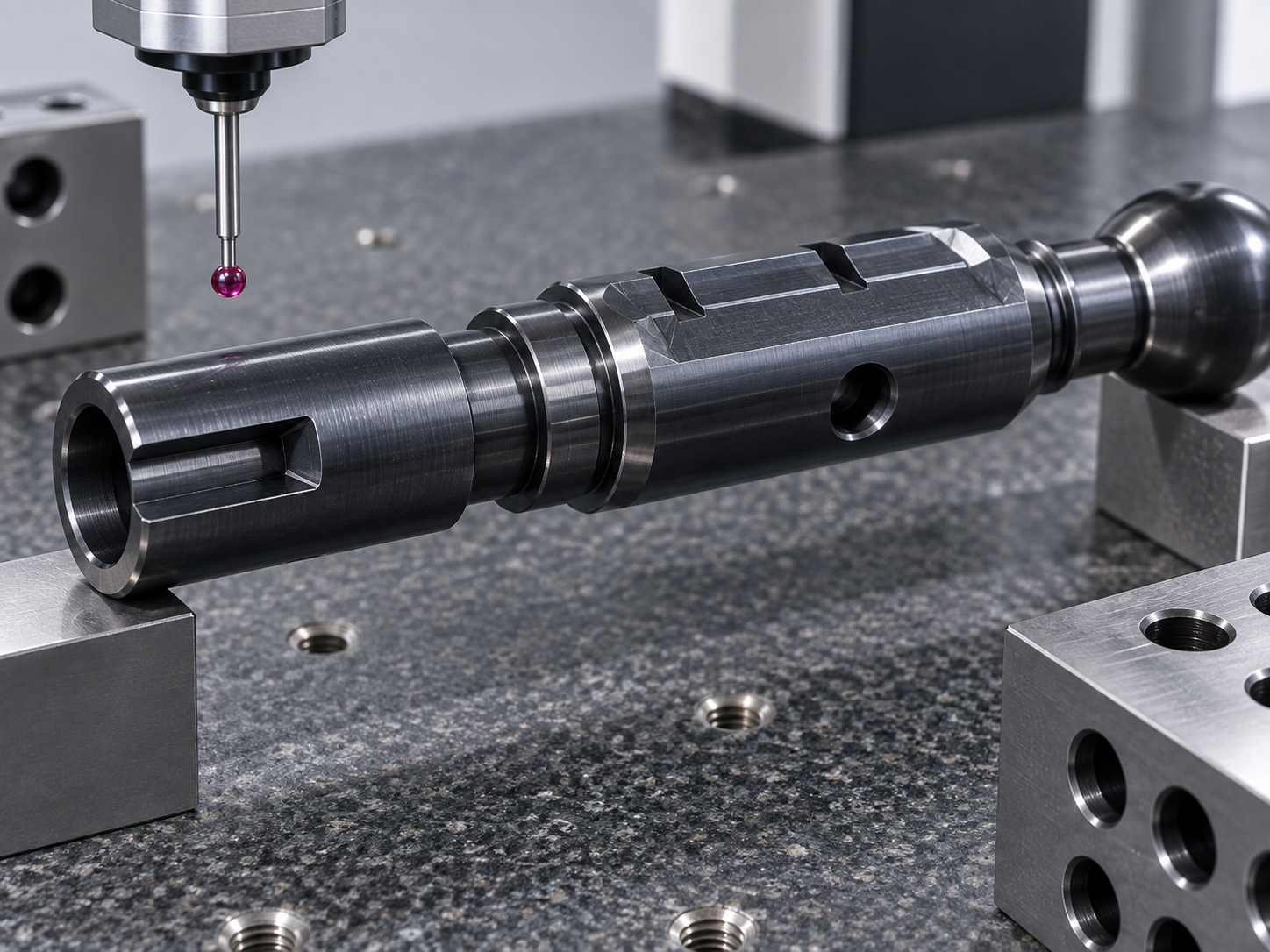

调节杆的核心质量点在于外圆轴线一致性、槽口相对位置以及发蓝或黑化后的外观均匀性。加工完成后先进行去毛刺和锐边倒钝，再做表面处理前尺寸复核；表面处理后还需检查螺纹是否有残留、槽口边缘是否堆积氧化层。对于需要滑动或定位的外圆段，检测时使用三坐标配合圆度、同轴度和端面关系检查，确保零件在医疗设备内部重复动作时不会产生偏摆。
五、交付总结：适合小批量医疗精密零件加工
该30.6钢制调节杆案例体现了医疗零件加工中“结构不复杂、控制不简单”的特点。通过统一基准、分段精加工、槽口二次定位、螺纹检验和三坐标复核，可以把尺寸稳定性、装配顺畅度和表面防护效果同时控制到位。莱图加可根据客户图纸提供钢件、铝件、不锈钢件等医疗设备零部件打样、小批量和批量加工服务，并可配合阳极、发蓝、钝化、喷砂等后处理要求完成交付。
在批量生产前，我们通常会建议先做首件确认，将外圆跳动、螺纹通止规、槽口宽度、端部圆角和处理后外观作为首检项目；批量阶段再按关键尺寸抽检，确保每批零件装配手感一致。对于医疗设备厂商而言，这种前期工艺确认可以减少装机返工，也能让后续维护备件保持同一加工标准。
FAQ
Q1：这类医疗调节杆适合哪些设备？
A1：可用于诊疗设备、康复设备、检测机构和医疗自动化模块中的调节、连接、限位和传动位置。
Q2：细长杆加工最容易出现什么问题？
A2：常见问题是夹持变形、外圆跳动、螺纹卡滞和槽口毛刺，需要通过基准统一和分段检测控制。
Q3：表面发蓝后尺寸会不会变化？
A3：表面处理会带来轻微膜层和外观变化，关键配合位需在工艺中预留控制并在处理后复检。
Q4：能否按医疗设备图纸小批量定制？
A4：可以，客户提供PDF、STEP或CAD图纸后，可评估材料、精度、表面处理和交期。
Q5：如何确认零件是否满足装配要求？
A5：除常规尺寸检测外，建议对外圆、槽口、螺纹和基准关系进行三坐标或专用检具复核。
