一、项目背景：医疗设备传动模块中的同步轮支架
本案例零件为SUS303不锈钢同步轮支架，应用于医疗设备中的传动支撑、定位安装或旋转单元承载位置。该零件整体为大直径圆盘结构，既要承受同步轮、轴承或连接件的装配载荷，又要通过多组孔位减轻重量并保证安装空间。医疗设备运行通常要求机构动作稳定、噪声低、洁净度高，因此支架类零件不能只满足外形尺寸，还需要重点关注中心孔、端面、孔系和边缘毛刺控制。
二、图纸结构分析：大圆盘、中心台阶与密集孔系

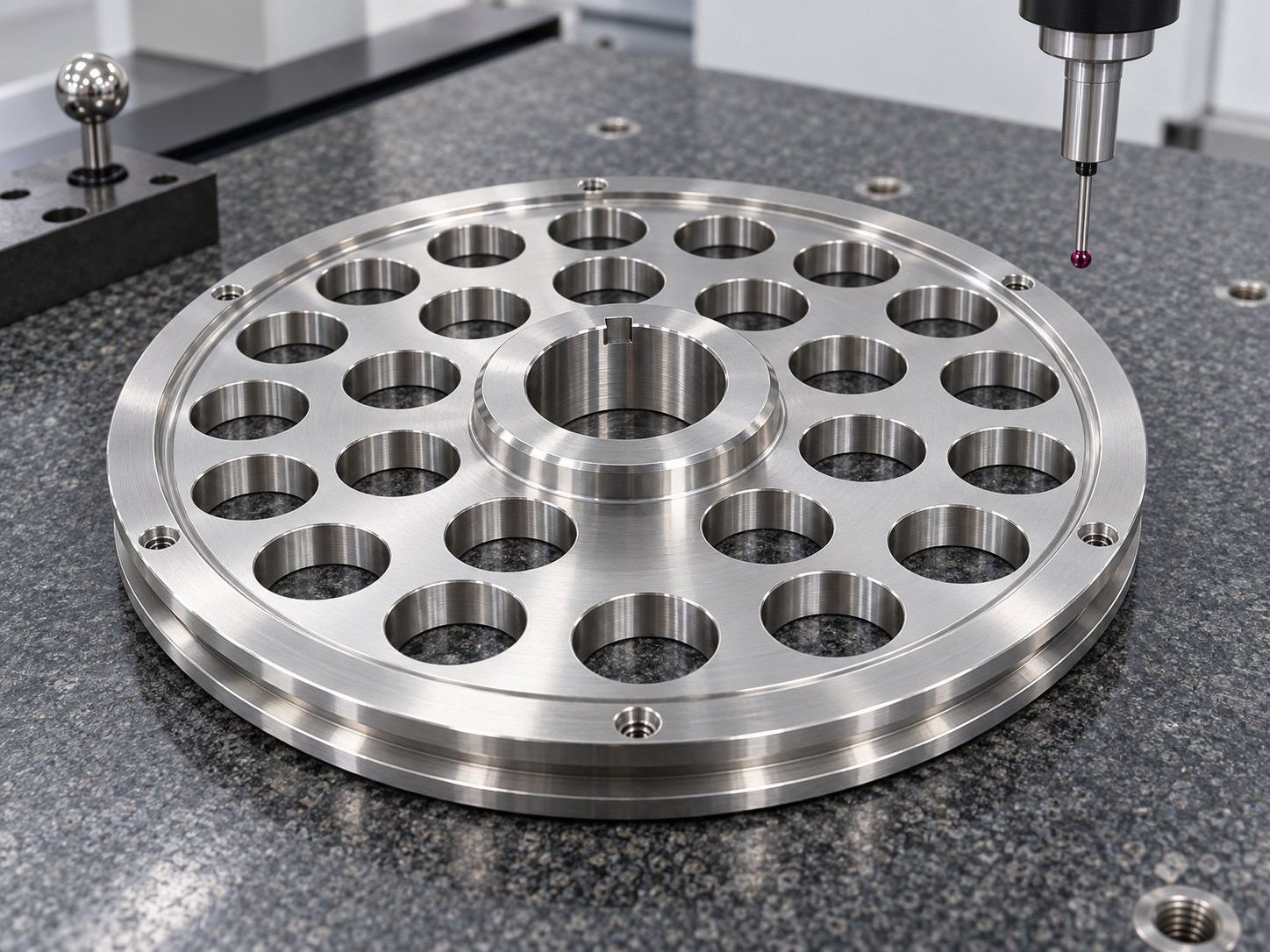

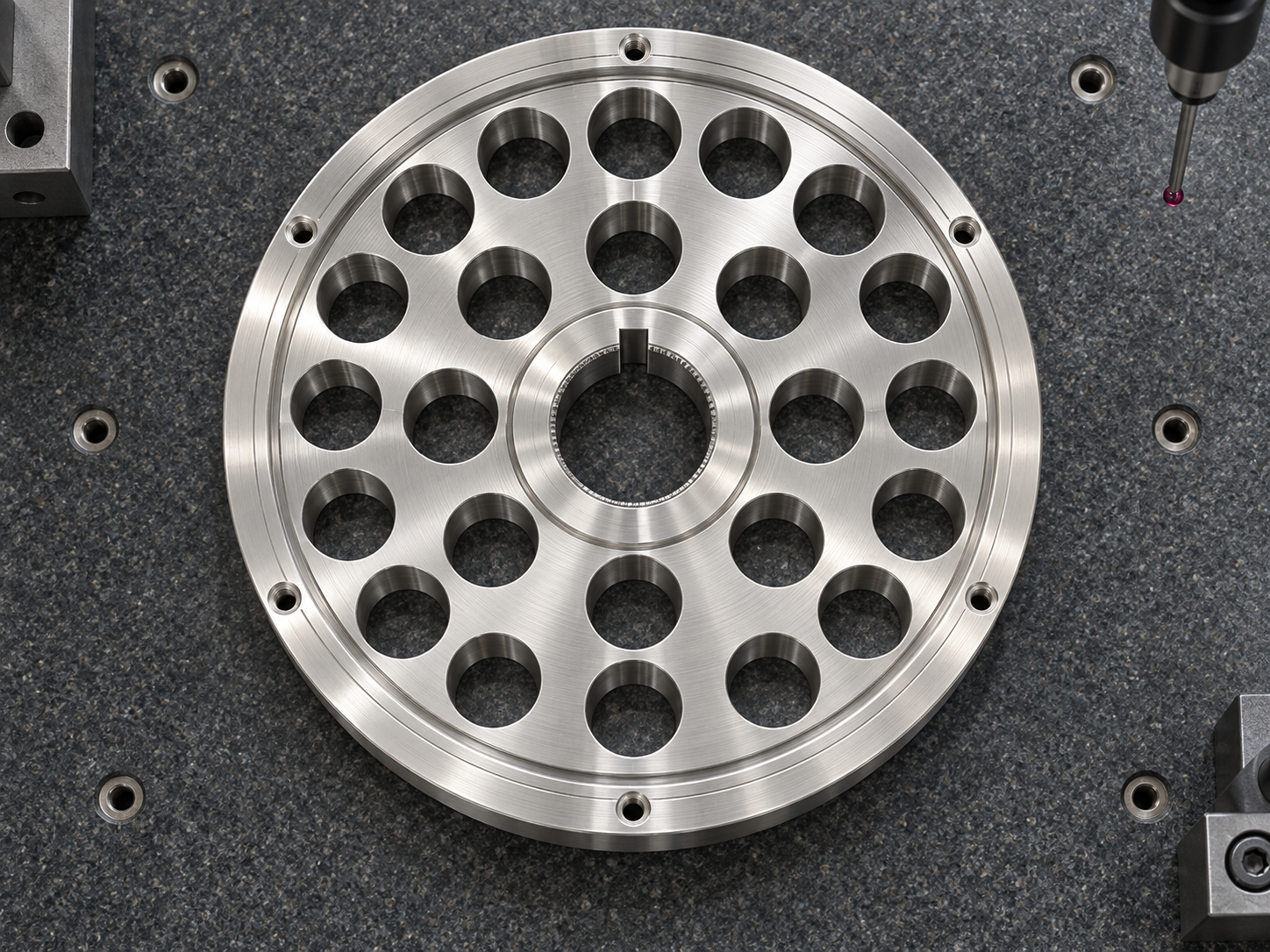

从图纸看，该支架外形为圆盘类零件，外径较大，中心区域有台阶孔和配合孔，端面分布多组圆形减重孔，外圈还布置安装孔和螺纹孔。材料为SUS303，具备较好的耐腐蚀性和切削性能，适合医疗设备内部需要强度、稳定性和清洁外观的金属结构件。加工难点在于孔数量多、分布角度密集，且中心孔、外圆和安装孔之间存在明确的同心与位置关系。
三、加工方案：车铣结合，统一中心基准
工艺上先通过数控车削建立端面、外圆和中心孔基准，再进行铣削孔系和局部台阶加工。大圆盘不锈钢件在装夹时容易因受力不均造成端面微变形，因此粗加工和精加工需要分开安排，精加工时控制压紧力和切削热。多组通孔与螺纹孔建议在同一次基准装夹下完成，减少重复定位误差。中心台阶孔则需要保证孔壁粗糙度、圆度和端面垂直关系，为后续装配提供可靠基准。
四、质量控制：孔位、毛刺和三坐标检测
该类同步轮支架的检测重点包括外圆尺寸、中心孔尺寸、端面平面度、孔距、孔径、孔系分布和螺纹质量。SUS303虽然比部分奥氏体不锈钢更易切削，但孔口、槽边和台阶交界处仍容易出现细小翻边。医疗设备零件对装配洁净度要求高，毛刺残留可能影响轴承、皮带轮或传感器安装，因此加工后需进行系统性倒角、去毛刺和清洁处理。最终使用三坐标检查中心基准与孔系关系，确认批量一致性。
五、交付总结：不锈钢圆盘支架的加工价值
这件SUS303同步轮支架案例体现了医疗传动支撑件“孔多、面大、基准复杂”的特点。通过车铣结合、统一中心基准、低应力装夹、多孔位检测和细致去毛刺，可以兼顾装配精度、结构强度和表面洁净度。莱图加可根据客户图纸承接不锈钢圆盘、法兰支架、传动座、安装盘等医疗设备零件加工，支持单件试制、小批量验证和批量生产。
FAQ
Q1：SUS303适合医疗设备支架类零件吗？
A1：适合。SUS303切削性能较好，具备不锈钢耐腐蚀特性，适用于部分非植入类医疗设备结构件。
Q2：多孔圆盘加工最关键的问题是什么？
A2：关键在于中心基准统一、孔系位置一致、端面平面度和孔口去毛刺。
Q3：这种零件为什么要做三坐标检测？
A3：孔数量多且分布密集，三坐标可复核中心孔、外圆和孔系之间的位置关系。
Q4：不锈钢孔口毛刺如何控制？
A4：可通过合理刀具、分层切削、倒角工序和人工精修结合控制，必要时进行显微检查。
Q5：可以按客户图纸更改孔位或材料吗？
A5：可以，可根据装配要求选择SUS303、SUS304、SUS316L或铝合金材料，并调整孔系工艺。
