一、零件背景：基座仓套管用于医疗器械长行程导向

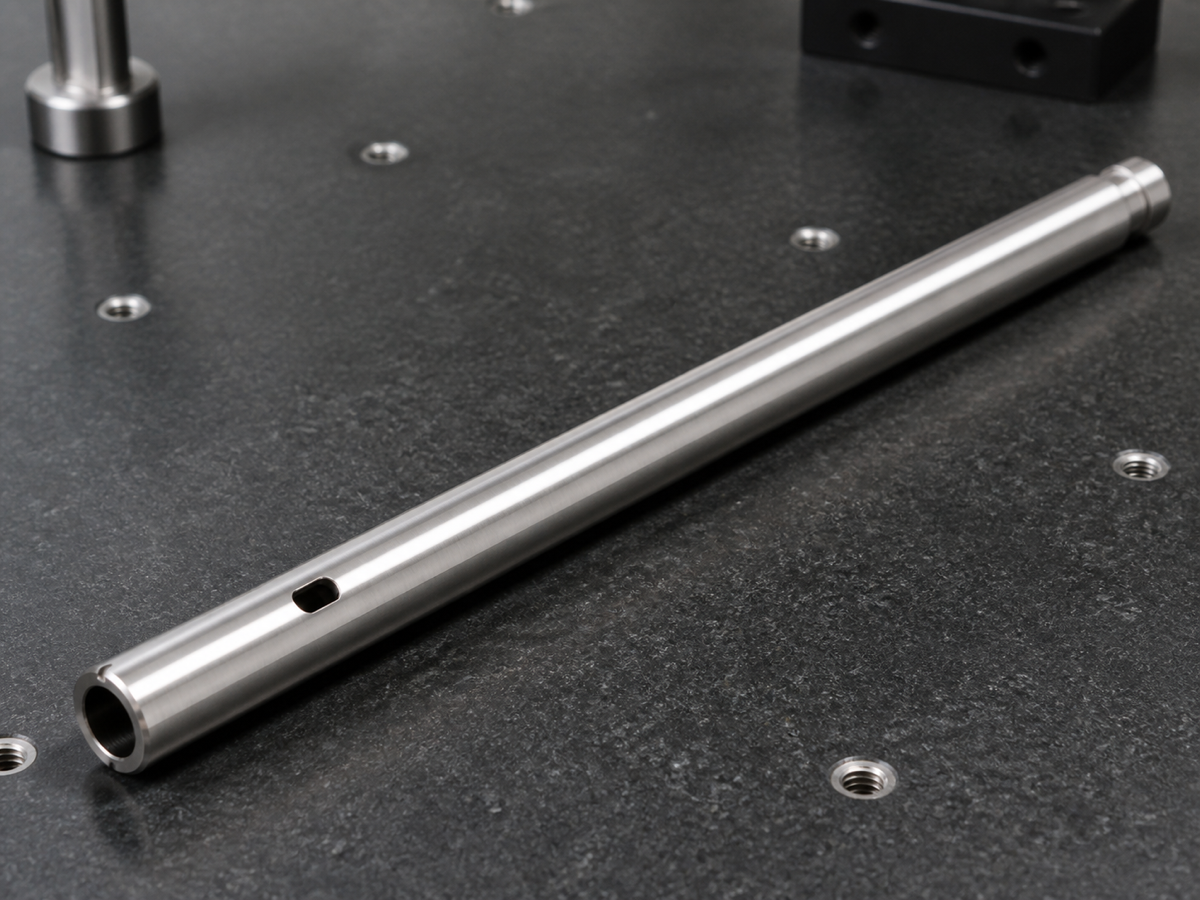

本案例选取一款医疗器械基座仓SUS304不锈钢套管零件。图纸显示，零件整体为细长圆管结构，长度较长、外径较小，一端带内孔和开口槽，另一端设置台阶与窄槽，中段还有小圆弧侧孔。此类零件常用于医疗设备中的基座仓、导向机构、锁紧组件或细长传动单元，承担导向、限位、套接和防转等功能。
医疗设备中的长套管看似结构简单，但装配时往往与螺母、销轴、导杆或微型传动件配合。外圆直线度、端面垂直度、内孔同轴度和槽口位置都会影响装配手感。如果零件弯曲、孔口毛刺残留或端部槽口偏位，后续机构可能出现卡滞、异响、重复定位不稳定等问题。
二、结构特点：长细比高，端部和侧孔细节集中
从图纸结构看，这款基座仓套管的加工重点集中在三个区域：一是长外圆与内孔形成的基础同轴关系，二是端部开口槽和台阶槽的配合边界，三是侧向圆弧孔位与外圆母线之间的位置关系。零件外径较小、长度较长，加工时如果支撑不足，容易产生让刀、振纹或轻微弯曲。
SUS304不锈钢韧性好、耐腐蚀，适合医疗设备零部件使用，但切削过程中容易出现加工硬化和粘刀。对于这种细长套管，车削外圆、钻镗内孔、铣端槽和加工侧孔之间需要合理安排顺序，既要保证尺寸，又要控制热变形和夹持印痕。
三、加工方案：车削建立基准，铣削完成槽口与侧孔
莱图加加工类似SUS304基座仓套管时，会先通过车削建立外圆、端面和内孔基准。长轴类零件通常需要尾座、中心架或软夹具辅助支撑，避免单端夹持造成跳动放大。粗加工后保留适当余量，再进行半精车和精车，以控制外径一致性和表面粗糙度。
端部槽口和侧向小孔可在二次装夹或车铣复合工序中完成。槽口加工要关注刀具刚性和排屑状态，避免槽底拉毛；侧孔加工则要控制入口毛刺和孔口翻边。由于医疗零件对清洁度和装配顺滑度要求较高，槽口边、孔口边和内孔口都需要轻倒角、去毛刺和清洗防护。
四、检测控制：围绕同轴度、槽口位置和孔口状态复核

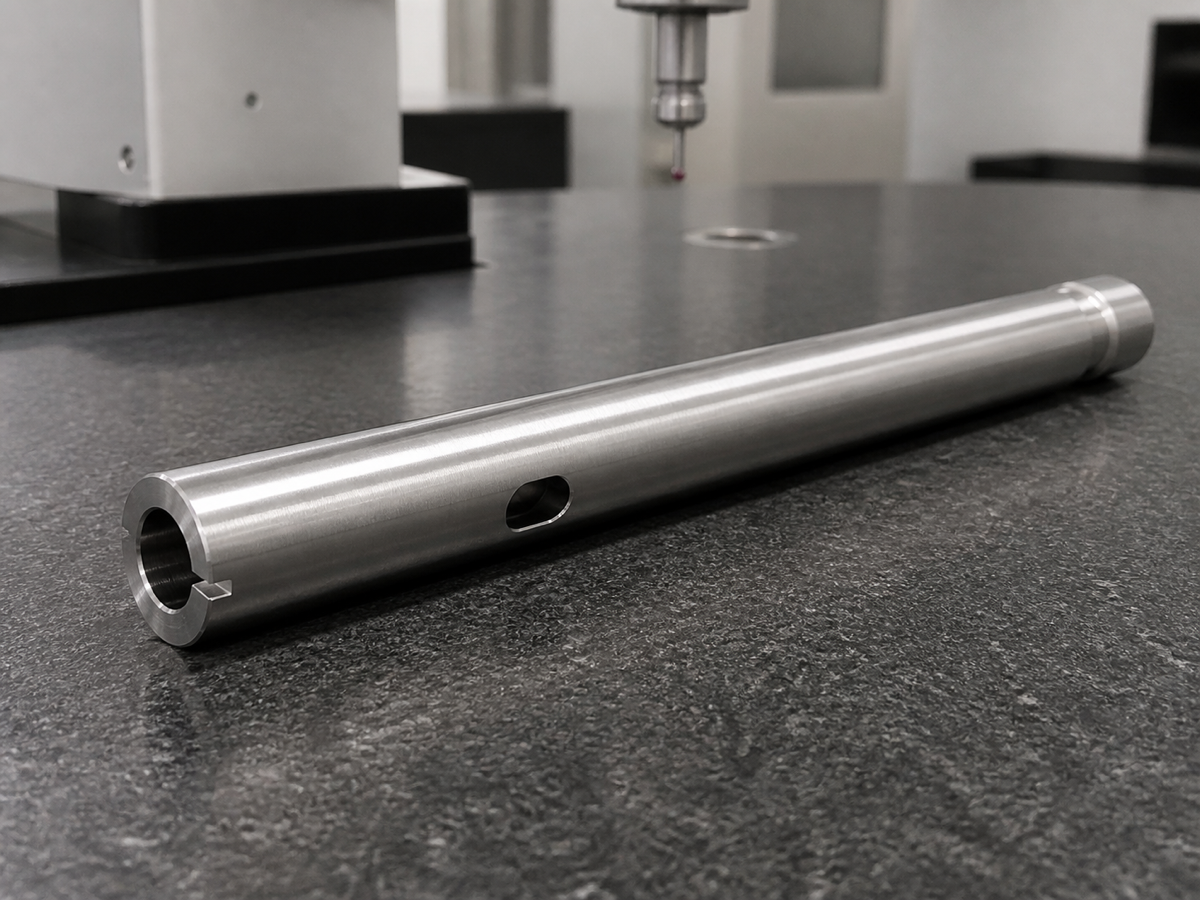

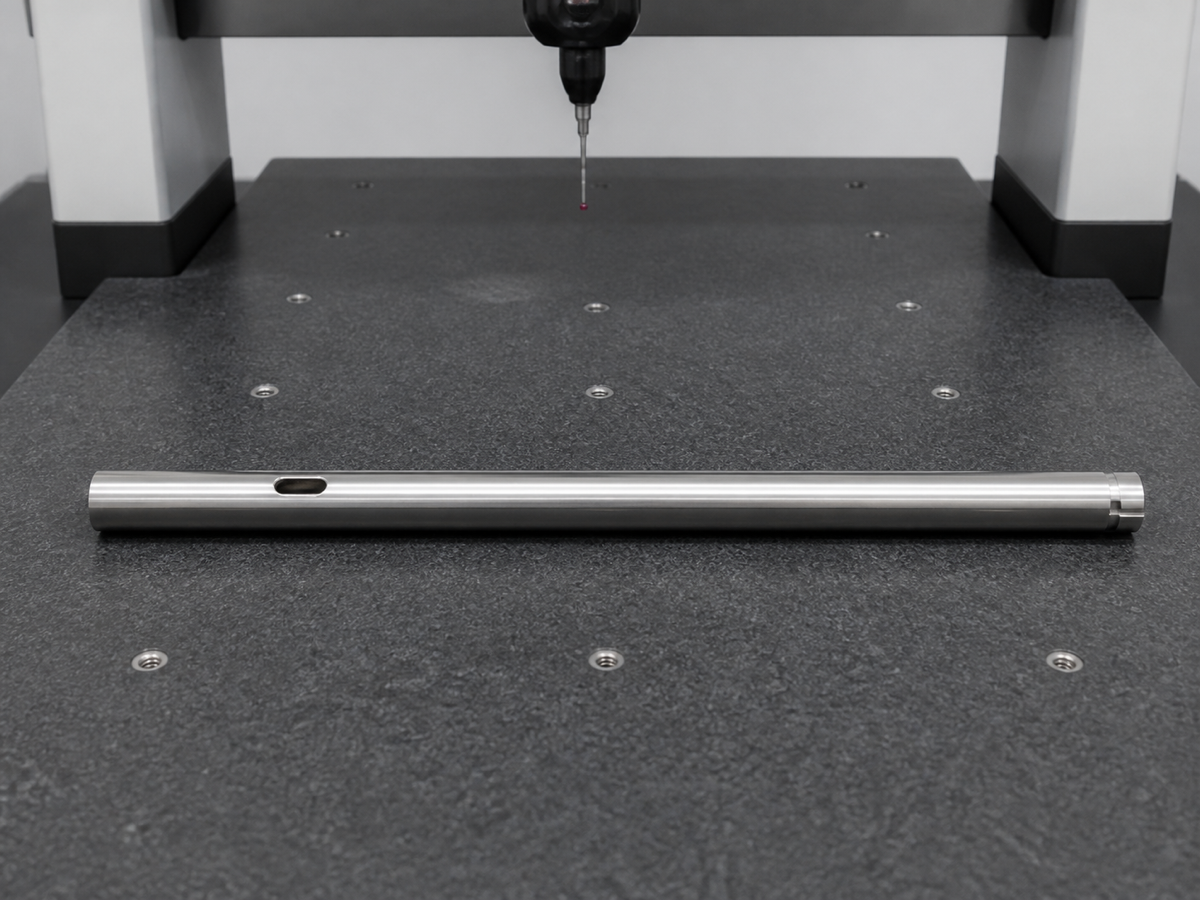

此类细长套管的检测不能只看单一外径尺寸。莱图加会结合三坐标、圆度仪、通止规或投影检测方式，对外圆直线度、内外圆同轴关系、总长、端部台阶、槽口宽度、侧孔位置和端面状态进行复核。对于与螺母或销轴配合的部位，还会重点确认孔口是否顺滑、槽口是否存在锐边。
检测环节还会关注外观状态。医疗设备零件通常不允许明显划伤、压痕和毛刺残留，尤其是细长套管在周转和装夹中容易碰伤外圆。通过专用周转保护、分区清洁和终检复核，可以减少后续装配时的返工风险。
五、案例小结：小直径长套管更考验支撑、刀具和清洁
本案例中的SUS304基座仓套管，体现了医疗精密零件加工中“结构不复杂但控制点多”的特点。长细比带来刚性不足，端部槽口和侧孔带来二次定位要求，不锈钢材料又对刀具锋利度和切削热控制提出要求。莱图加在此类零件加工中，会围绕图纸评审、车削基准、支撑防变形、槽孔精修、去毛刺清洁和三坐标检测建立闭环，帮助客户获得稳定、洁净、可装配的医疗设备用套管零件。
FAQ：医疗SUS304基座仓套管加工常见问题
1. 细长套管加工为什么容易变形？
零件长度较长、外径较小，刚性不足。夹持力、切削力和热量都会放大弯曲或跳动，需要合理支撑和分步精加工。
2. SUS304套管加工要注意哪些材料问题？
SUS304容易加工硬化和粘刀，需要锋利刀具、稳定切削参数和充分排屑，避免表面拉毛和尺寸漂移。
3. 端部槽口如何保证装配顺畅？
槽口加工后要控制宽度、深度和位置，同时清理槽底刀痕，对槽边进行轻倒角，避免锐边影响装配。
4. 侧向小孔为什么要重点去毛刺？
侧孔与内孔或外圆相交处容易产生翻边毛刺，若清理不彻底，可能划伤配合件或影响医疗设备内部清洁。
5. 这类套管适合小批量定制吗？
适合。通过稳定工装、统一加工基准和批量检测记录，可以满足医疗设备样机、小批量验证和后续量产导入。
