一、零件背景：SUS304定位销用于医疗检测治具精准定位

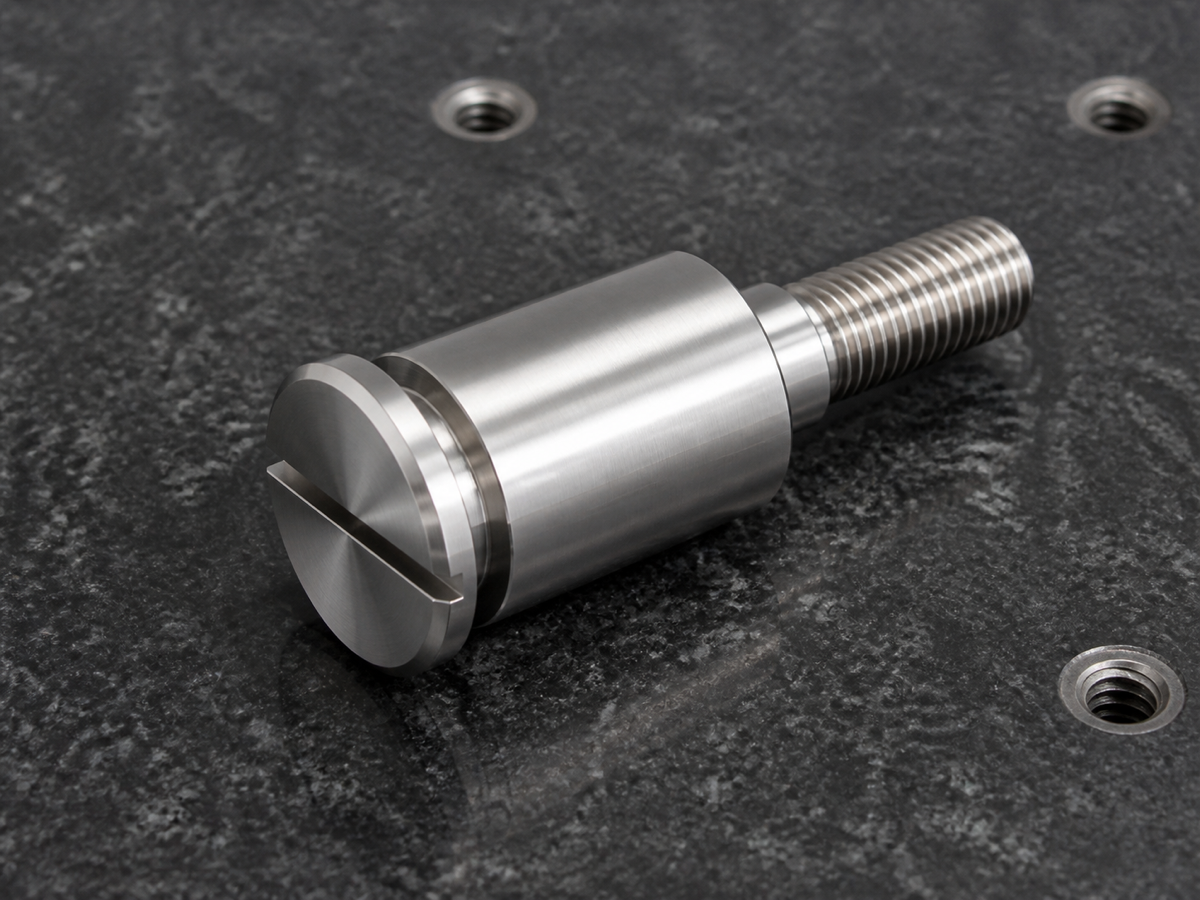

本案例选取一款医疗检测治具中可使用的SUS304不锈钢定位销。零件为小型阶梯轴结构，主体外圆用于定位配合，一端带端面槽口和防转/限位特征，另一端为M4螺纹连接段。该类定位销常用于医疗检测设备、样本夹具、耗材装配工装或小型传感模块中，承担重复定位、导向锁紧和装配基准传递作用。
医疗检测治具对定位销的要求往往比普通连接件更高。它不仅要能拧紧，还要保证外圆配合顺畅、插拔稳定、螺纹可靠、端面槽口无锐边。若定位外圆尺寸偏差过大，会造成装配间隙或插入困难；若螺纹端毛刺残留，可能影响锁紧手感；若端面槽口边缘锋利，则可能划伤相邻塑料件或操作者接触区域。
二、加工难点：小尺寸阶梯轴要同时保证配合外圆和螺纹质量
从图纸结构看，该定位销尺寸较小，外圆、台阶、螺纹和槽口集中在很短的长度范围内。主体定位外圆通常需要稳定的尺寸和较好的表面粗糙度，才能保证医疗治具在多次装配中的重复定位精度。阶梯过渡处如果刀痕过重或倒角不均，可能影响靠肩贴合，也会让清洁和去毛刺变得困难。
M4螺纹端是另一处重点。螺纹加工既要保证牙型完整，也要避免末端卷边和根部毛刺。对于SUS304不锈钢，小直径车削和攻牙/滚牙过程中容易出现加工硬化、刀具磨损和表面拉伤，因此刀具锋利度、切削参数和冷却排屑都需要谨慎控制。
三、工艺方案：车削基准统一，槽口和螺纹分步精修
莱图加加工类似SUS304定位销时，会优先建立零件轴线基准。车削阶段先完成端面、主体外圆、台阶和螺纹前端外径，保留关键配合面精加工余量；精加工阶段再修正定位外圆、靠肩端面和倒角。这样可以减少二次装夹造成的同轴误差，使外圆、螺纹和端面保持一致的轴向关系。
端面槽口可在车削后通过铣削或专用夹具加工，重点控制槽宽、槽深和槽底毛刺。螺纹端加工完成后，需要检查通止规配合或客户指定的装配手感。所有棱边都要进行轻倒角和去毛刺，尤其是槽口边、螺纹起始端、台阶根部和定位外圆端部，确保零件在医疗治具中插拔顺滑。
四、三坐标检测：确认外圆、台阶、槽口和螺纹连接关系

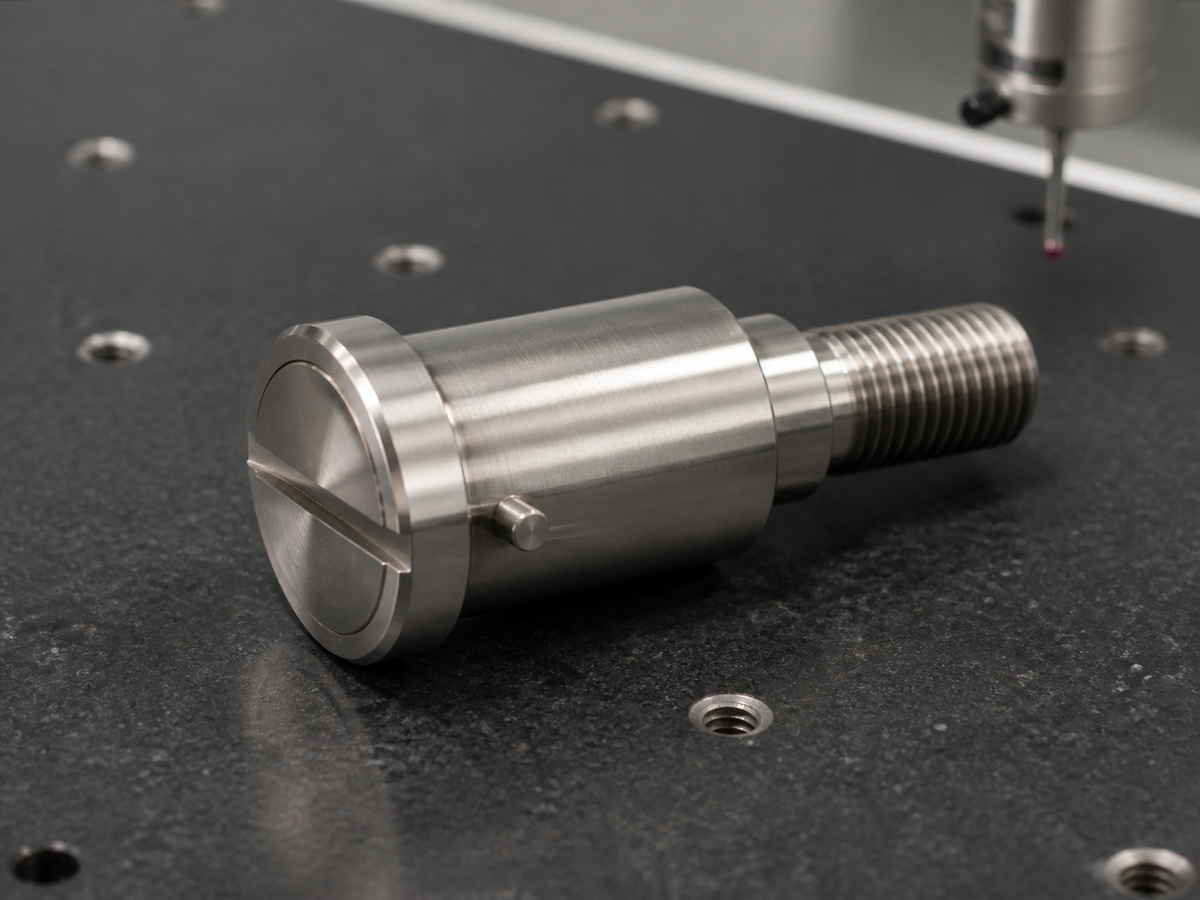

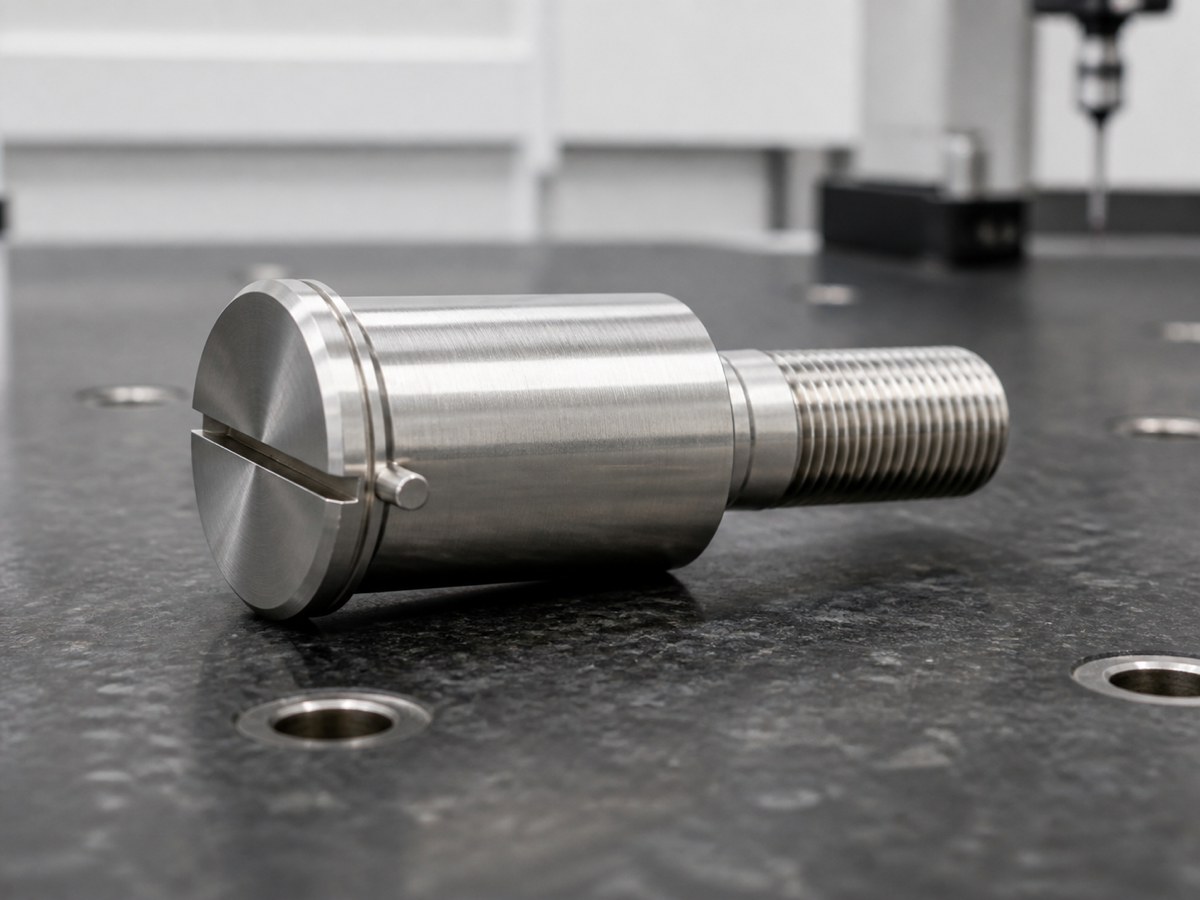

定位销类零件看起来简单，但检测重点很清晰。莱图加会根据客户图纸要求，对主体外圆尺寸、台阶长度、总长、螺纹段长度、槽口宽度、倒角状态以及外圆与螺纹段的同轴关系进行复核。对于小型医疗定位销，必要时还会结合投影仪、螺纹规和表面粗糙度检查，确保尺寸和使用手感都达标。
若检测发现定位外圆尺寸波动，需要回看刀具磨损和精车余量；若螺纹配合不稳定，则要检查牙型、切削油和退刀方式；若槽口毛刺明显，则需要优化铣槽刀具和去毛刺路径。通过首件检测和过程抽检，可以让医疗检测治具中的多支定位销保持一致的装配表现。
五、案例小结：小型定位销要把精度和边缘安全一起做好
本案例中的SUS304定位销，体现了医疗精密小件加工的典型要求：结构小、配合面短、螺纹细、槽口细节明显，对外圆尺寸、表面粗糙度、去毛刺和清洁状态要求较高。莱图加在此类零件加工中，会围绕图纸评审、车削基准、螺纹加工、槽口精修、轻倒角、清洁防护和三坐标检测形成闭环。对于医疗设备客户来说，一支稳定的定位销能够提升治具装配效率，也能减少后续调试中的松动、卡滞和重复定位偏差。
FAQ：医疗SUS304定位销加工常见问题
1. 医疗定位销加工最关键的尺寸是什么？
通常是主体定位外圆、台阶长度、靠肩端面和螺纹连接段，它们共同影响插拔手感和装配稳定性。
2. SUS304小轴类零件为什么容易拉伤？
SUS304加工硬化倾向明显，若刀具不锋利或切削参数不合适，外圆和螺纹表面容易出现拉伤和毛刺。
3. 端面槽口加工需要注意什么？
需要控制槽宽、槽深和槽底毛刺，槽口边缘应轻倒钝，避免装配或接触时出现划伤风险。
4. 螺纹端如何保证装配顺畅？
应控制牙型完整、起牙端倒角和螺纹毛刺，并结合螺纹规或实际配合件进行检查。
5. 小批量定位销是否需要检测报告？
建议对关键外圆、长度、螺纹和槽口尺寸进行首件检测，必要时提供过程抽检数据，便于客户装配验证。
