本案例来自一件用于医疗设备锁止与联动机构的SUS304锁扣连杆。零件尺寸小、厚度薄，两端为圆耳结构，中间为细长连接臂，并带有局部台阶和圆角过渡。它可用于手持医疗器械、检测夹具、锁扣开合机构或微型传动模组中，承担连接、限位和动作传递功能。对于这类薄片不锈钢零件，重点不只是把外形做出来，还要保证边缘无毛刺、表面无划伤、厚度稳定和装配动作顺畅。
一、零件结构与医疗应用特点
该锁扣连杆整体为细长薄片结构，两端圆耳用于铰接、定位或传递拉压力，中间连接臂宽度较窄。医疗设备中的锁扣机构通常空间紧凑，零件动作频率高，如果边缘毛刺、圆角不顺或厚度不均，就容易造成卡滞、磨损或装配手感不一致。SUS304具备良好的耐腐蚀性和清洁适应性，适合医疗设备内部结构件，但材料韧性较高，微小薄片加工时需要特别注意变形和表面保护。
二、薄片外形与台阶厚度控制
薄片连杆加工的难点在于夹持面积小、刚性弱，铣削外形或台阶时容易产生翘曲。我们会根据零件厚度和批量选择合适的装夹方式，必要时采用真空吸附、专用压板或整板加工后分离的方案。加工顺序上通常先保证基准平面和厚度，再进行外形轮廓、两端圆耳和局部台阶精修。细长连接臂区域需要控制切削量，避免因单侧受力导致尺寸漂移。
三、圆耳倒角、R角与无毛刺处理

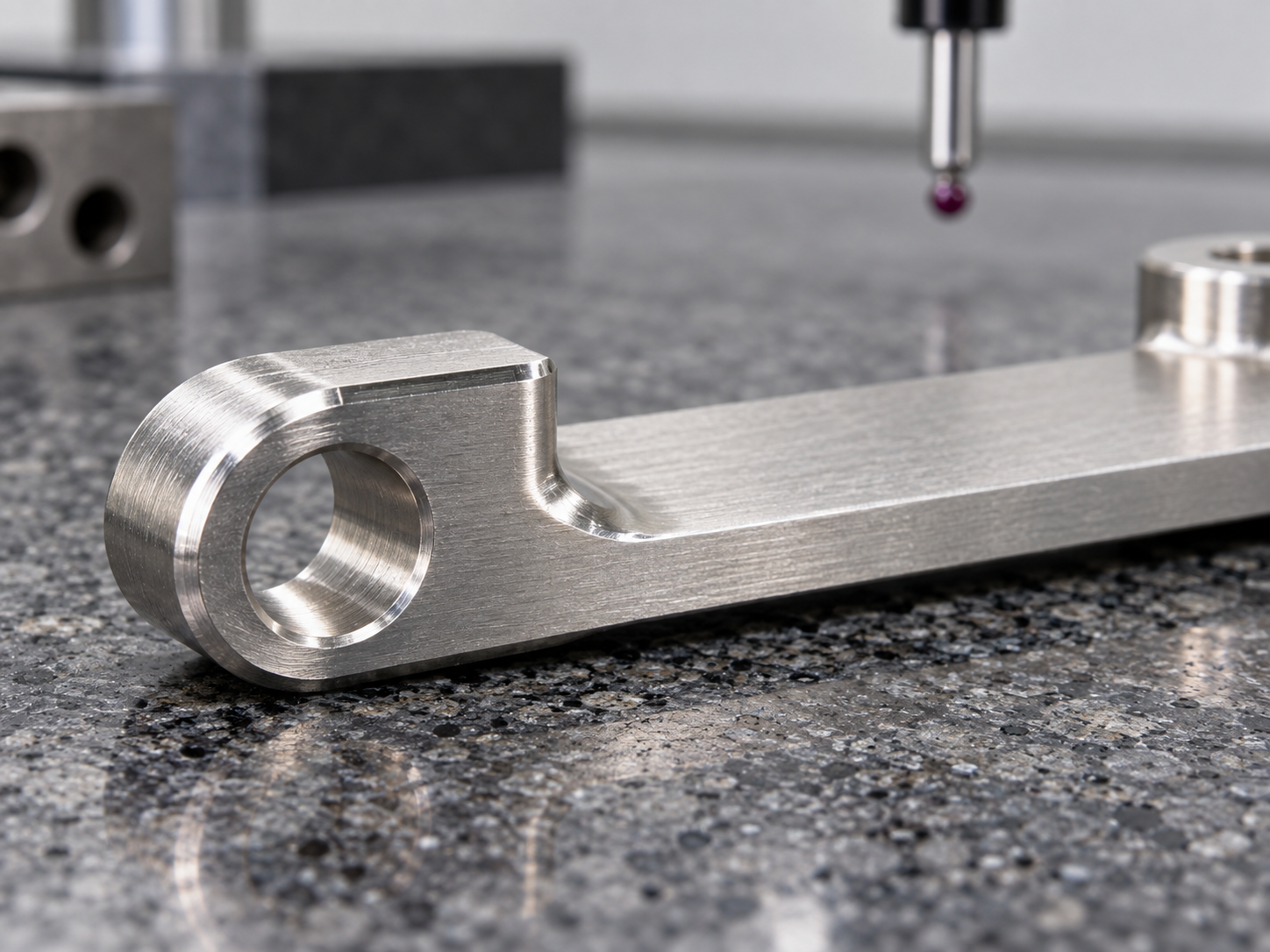

两端圆耳和中间过渡R角是该零件的动作接触区域，边缘质量会直接影响锁扣运动。加工后需要对外轮廓、孔口或圆耳边缘进行精细去毛刺，避免尖角划伤相邻零件或影响手感。SUS304在微小切削中容易产生卷边，若只做普通抛光，可能会改变边缘尺寸；因此我们更倾向于采用可控的机械去毛刺、局部倒角和显微检查，确保R角顺滑但不过度圆化。
四、检测与外观检验

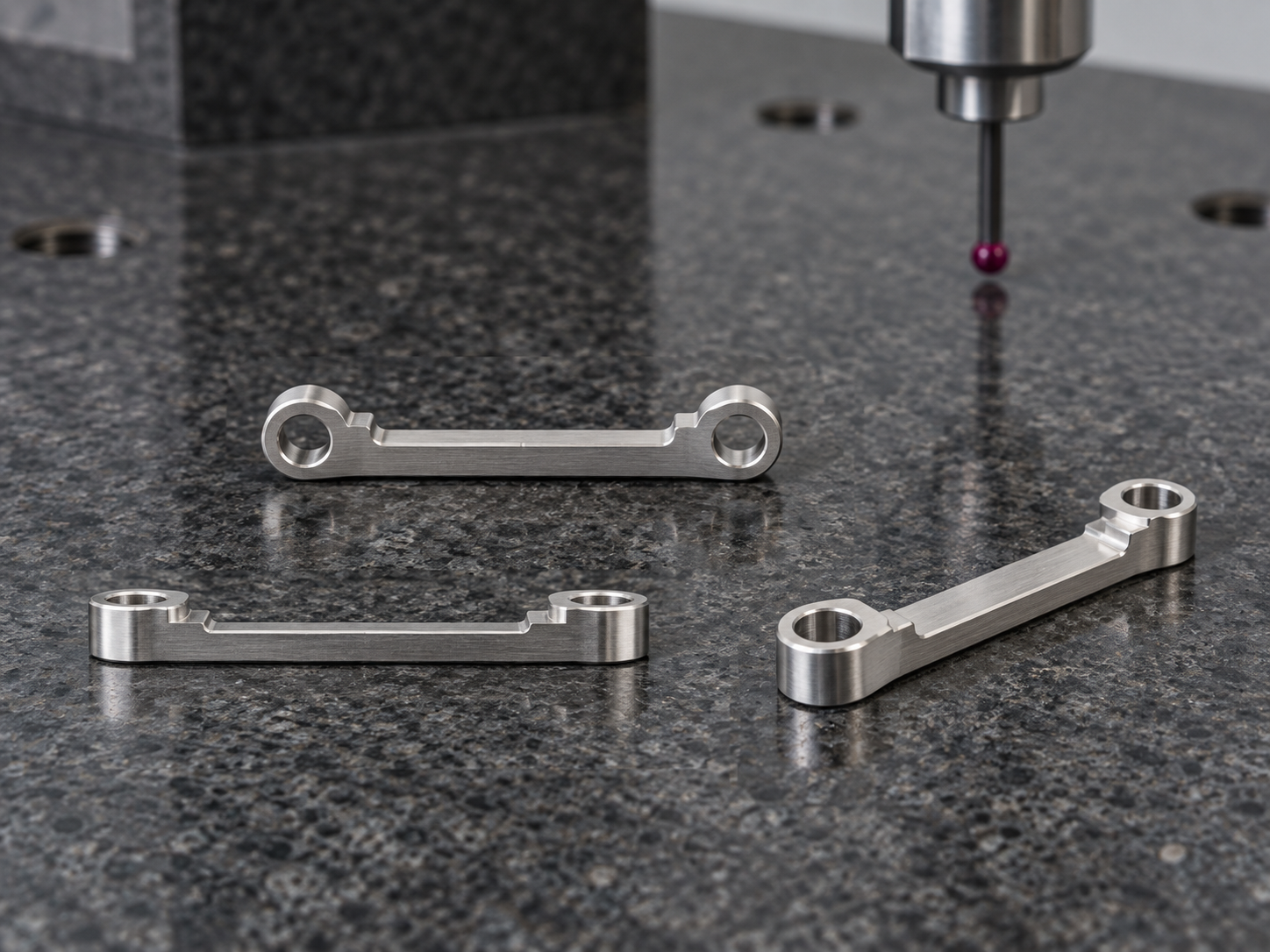

成品使用三坐标检测台或影像测量方式复核总长、圆耳位置、连接臂宽度、台阶厚度和关键R角。由于零件用于医疗设备，外观要求同样重要，需要检查表面划伤、夹伤、毛刺、变形和清洁度。对于装配敏感的锁扣连杆，可配合客户治具做动作验证，确认旋转或拉动过程无卡顿，批量零件保持一致的装配手感。
五、案例总结
该SUS304锁扣连杆案例的关键在于“薄片不变形、圆耳顺滑、边缘无毛刺、外观无划伤”。通过合理装夹、分步加工、精细倒角、显微外观检查和三坐标复核，可以让微型医疗锁扣连杆满足精密装配与长期动作稳定的需求。
FAQ
1. SUS304锁扣连杆适合哪些医疗设备？
适合手持医疗器械、检测夹具、锁扣开合机构和微型传动模组中的联动结构。
2. 薄片连杆加工最容易出什么问题？
主要是装夹变形、外形毛刺、厚度不均和细长区域尺寸漂移。
3. 圆耳边缘为什么要重点处理？
圆耳常作为铰接或接触位置，毛刺会影响动作顺畅并可能刮伤相邻零件。
4. 如何避免不锈钢薄片表面划伤？
需要控制装夹接触面、加工转运方式和清洗包装流程，减少硬碰硬接触。
5. 可以按图纸定制小批量医疗连杆吗？
可以，可根据图纸尺寸、材料状态、外观标准和检测要求定制加工。
