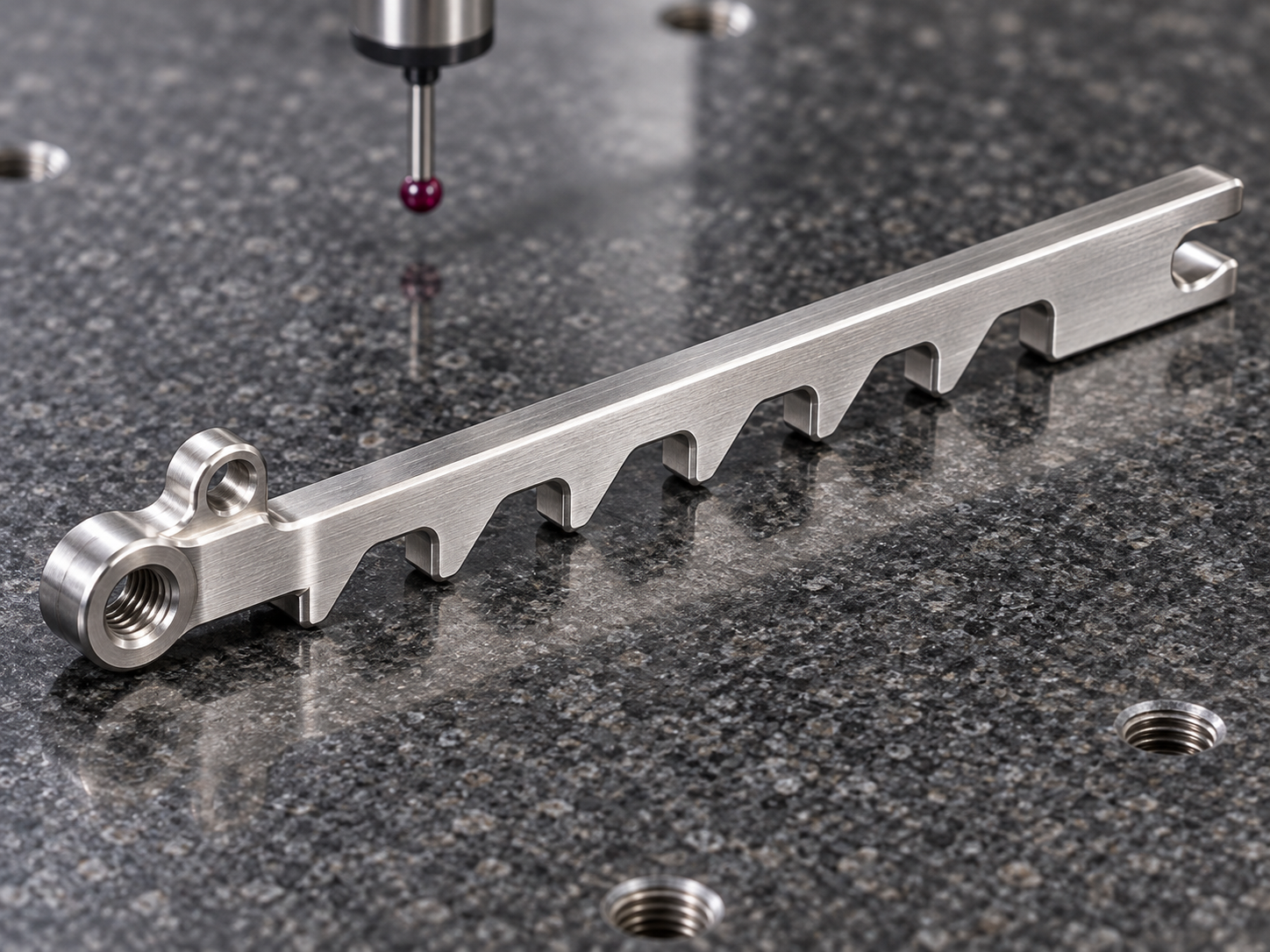

本案例来自一件用于医疗设备步进定位机构的SUS304短款步进齿条。零件整体为细长薄条结构，一侧分布多个阶梯齿槽，两端带有圆角、开口槽和小规格螺纹连接特征。它可用于医疗检测平台、样本推送模组、锁止调节结构或微型执行单元中的分档定位。齿条类零件看似结构简单，但在医疗设备中常常承担重复定位和动作反馈功能，因此齿槽节距、边缘毛刺、薄条平面度和端部连接质量都需要稳定控制。
一、零件结构与医疗应用特点
该短款步进齿条长度适中，底部齿槽按不同间距排列，端部设置螺纹孔和开口圆弧结构，用于与拉杆、拨叉或限位销配合。医疗设备中的步进定位件要求动作清晰、卡位稳定，若齿槽根部有毛刺或圆角过渡不顺，容易造成卡滞、刮擦或定位手感不一致。SUS304不锈钢耐腐蚀性好，适合医疗设备内部结构，但材料韧性高，加工时需要控制刀具锋利度和去毛刺方式。
二、齿槽节距与薄条平面度控制
步进齿条的核心在于齿槽位置关系。加工时需要先保证基准边和薄条厚度，再分步加工各段齿槽，避免累计误差影响步进位置。由于零件较薄，装夹压力过大容易导致弯曲，压力不足又会产生振纹。我们会采用专用压板或整板连料加工方案，粗精分开，最后统一精修齿槽底部和侧壁，确保齿槽过渡顺滑、节距稳定。
三、端部螺纹、圆弧开口与外观处理
端部螺纹和圆弧开口通常用于连接或限位，是装配接触较频繁的位置。加工后需要检查螺纹通止、孔口倒角和开口边缘状态。SUS304在小刀具加工时容易产生卷边，齿槽根部也容易残留细小毛刺，因此不能只依赖粗抛光处理，而要结合局部倒角、刷磨和显微检查，避免改变有效齿形。外观方面重点控制无毛刺、无划伤和无明显压痕。
四、三坐标检测与动作验证

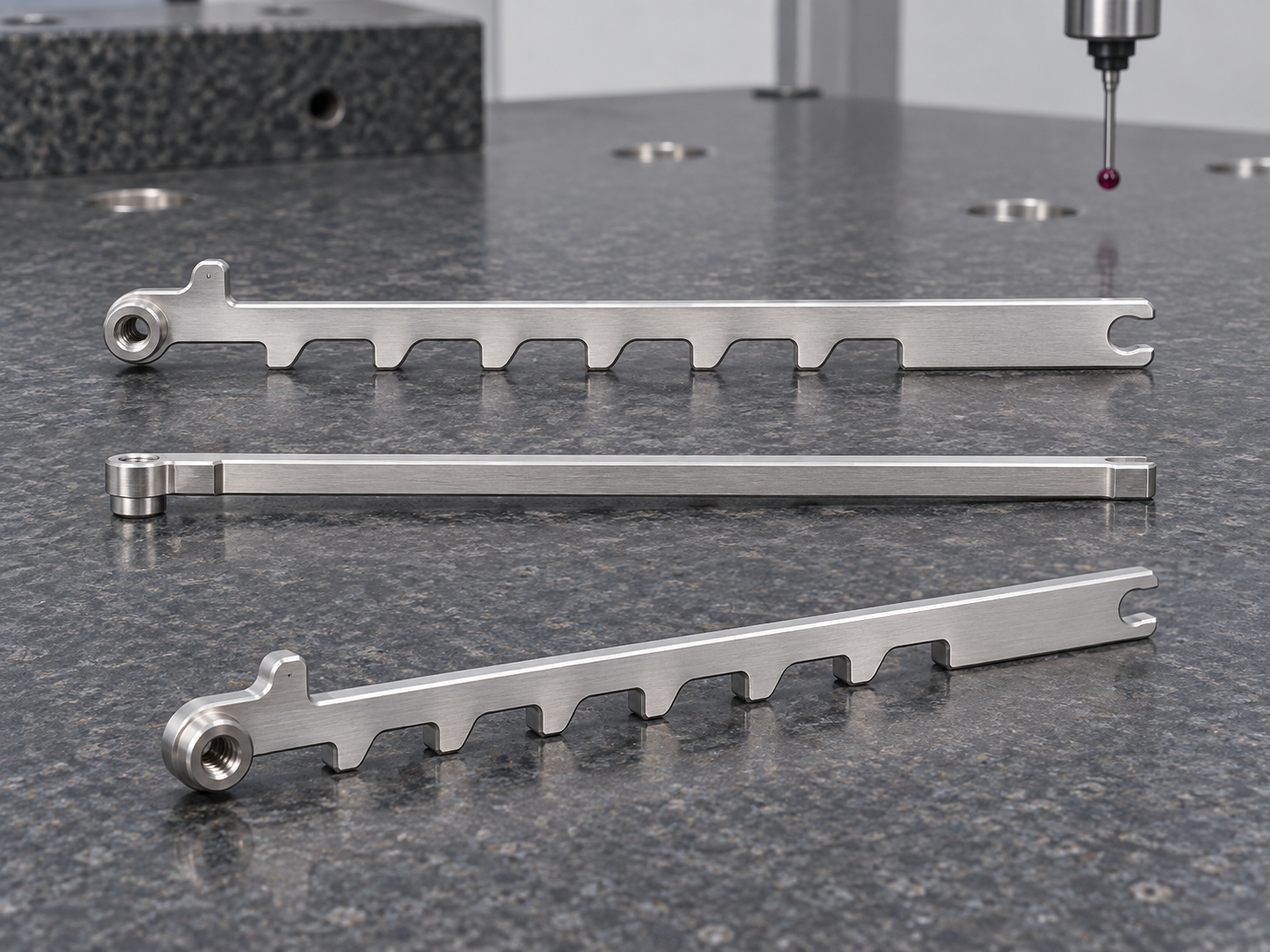

成品使用三坐标或影像测量方式复核总长、厚度、齿槽位置、端部孔位和开口圆弧。对于医疗步进定位件，检测完成后还可配合客户销轴或滑块进行试装，确认各档位切换顺畅、无异常刮擦和无松旷。清洗包装时需要避免齿槽边缘相互碰撞，保证批量零件的一致性。
五、案例总结
该SUS304短款步进齿条案例的关键在于“齿槽准确、薄条不变形、端部连接可靠、边缘无毛刺”。通过合理装夹、齿槽分步精修、端部螺纹复核和外观显微检查，可以满足医疗设备步进定位和长期重复动作的要求。
FAQ
1. SUS304步进齿条适合哪些医疗设备？
适合检测平台、样本推送、微型执行机构和锁止调节模块中的步进定位结构。
2. 齿槽加工最关键的尺寸是什么？
主要是齿槽节距、槽底圆角、侧壁垂直度和与端部基准的相对位置。
3. 薄条齿条如何避免变形？
需要合理装夹、控制切削量，并在粗精加工之间释放应力。
4. 不锈钢齿槽为什么要重点去毛刺？
齿槽直接参与卡位，毛刺会导致动作不顺、刮擦和定位误差。
5. 可以按图纸定制不同长度齿条吗？
可以，可根据齿槽数量、材料、厚度、表面要求和检测标准定制加工。
