一、零件背景：细长张紧支撑轴影响医疗模组运行平稳性

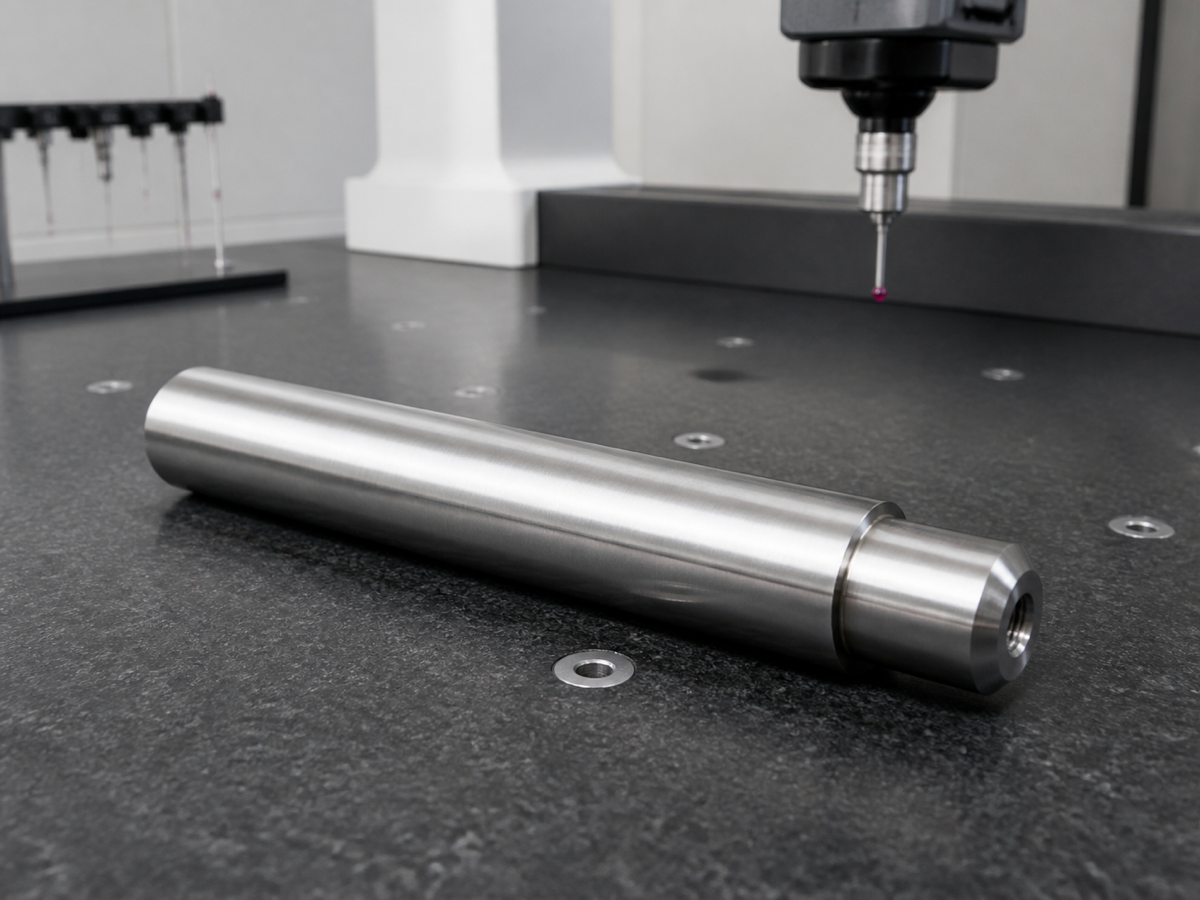

本案例选取一款用于医疗检测设备内部张紧机构的SUS304不锈钢张紧支撑轴。图纸显示，该零件主体为细长圆柱结构，一端带阶梯外径和端部小孔/内螺纹，整体尺寸不大，但长度方向、外圆同轴度、端面倒角和孔口质量都比较关键。它通常用于支撑张紧轮、导向轮、弹性压紧机构或微型传动组件，是医疗设备内部运动模组中常见的轴类功能件。
医疗设备对这类轴类零件的要求，往往不是单纯“能装上”，而是要在反复运行中保持稳定、安静和低磨损。若支撑轴外径不稳定，可能造成滚轮晃动；若阶梯肩部端面不垂直，装配后会产生侧向偏载；若端孔螺纹或孔口毛刺处理不好，锁付时容易出现假紧、卡滞或装配碎屑。因此，莱图加在评审这类零件时，会把它按精密轴类功能件管理。
二、加工难点：SUS304细长轴要兼顾外径、同轴度和表面质量
SUS304不锈钢耐腐蚀性好，适合医疗设备结构件和运动支撑件，但它的切削韧性较强，加工时容易出现刀具磨损、切屑缠绕、表面拉伤和热变形。该零件主体较长，直径相对较小，若装夹和支撑方式不合理，车削过程中容易产生微小弯曲或振纹，最终影响外径一致性和同轴度。
端部阶梯和内孔也是控制重点。小端外径、肩部台阶、端面孔和内螺纹之间存在装配关系，若同轴度或端面垂直度不足，张紧轮或配套压紧件在运行中可能产生偏摆。端部小孔通常还要求孔口干净、倒角均匀，不能留下细小翻边。医疗设备内部空间紧凑，微小毛刺也可能影响装配、清洁和长期可靠性。
三、工艺方案：车削基准先行，端孔与台阶分步精加工
莱图加加工类似SUS304张紧支撑轴时，会先确认毛坯直线度和装夹基准。粗车阶段控制切削热和余量释放，避免一次大切深造成材料变形；精车阶段再完成主体外径、小端阶梯、肩部端面和两端倒角。对于较长轴类零件，需要合理使用顶尖、软爪或辅助支撑，保证加工过程中零件轴线稳定。
端孔和内螺纹加工通常安排在外圆基准稳定后进行。先用中心定位保证端孔与外圆轴线关系，再进行钻孔、扩孔或攻牙。SUS304攻牙要特别注意润滑、排屑和刀具状态，避免螺纹拉伤。加工完成后，孔口、端面、肩部和外圆边缘都要进行轻微倒角和去毛刺处理，同时避免过度抛光破坏尺寸或表面纹理一致性。
四、三坐标检测：从轴线关系确认装配可靠性

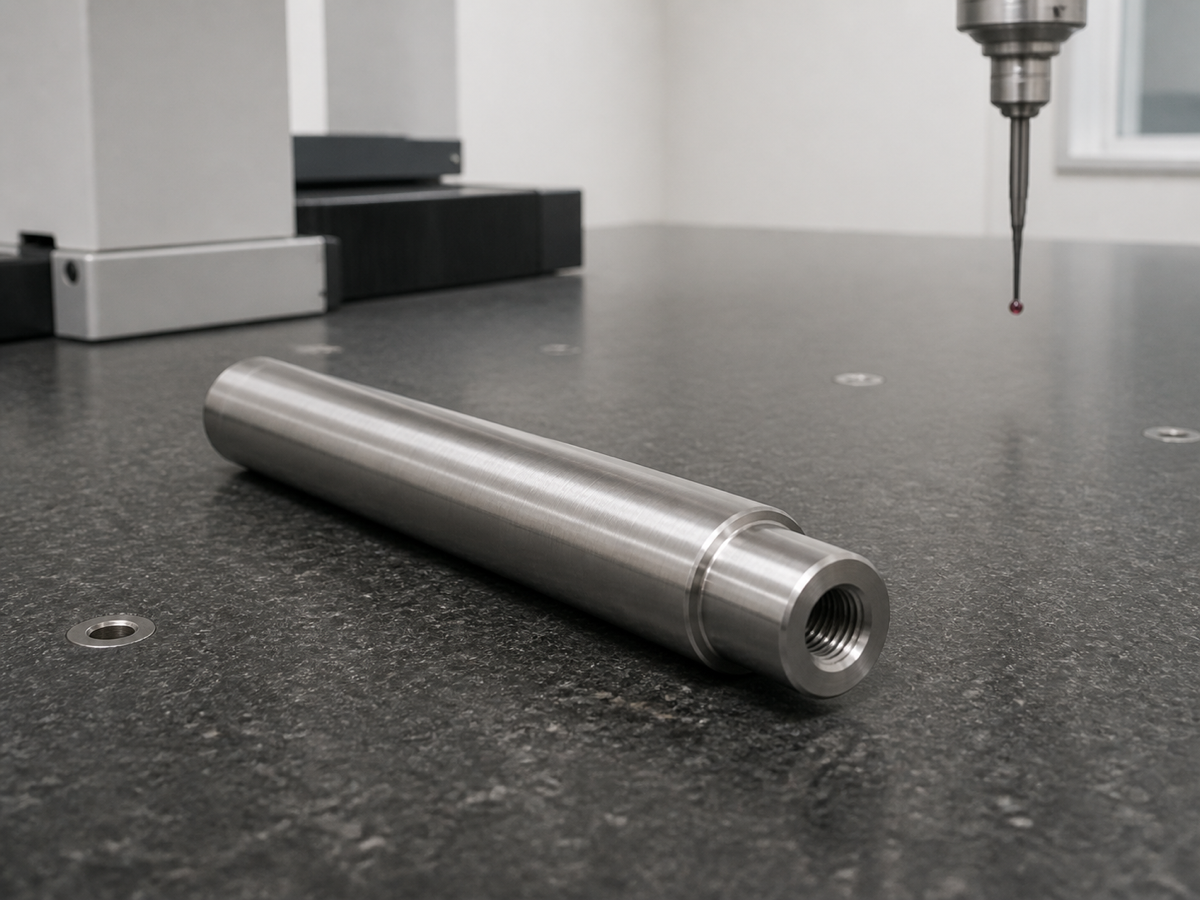

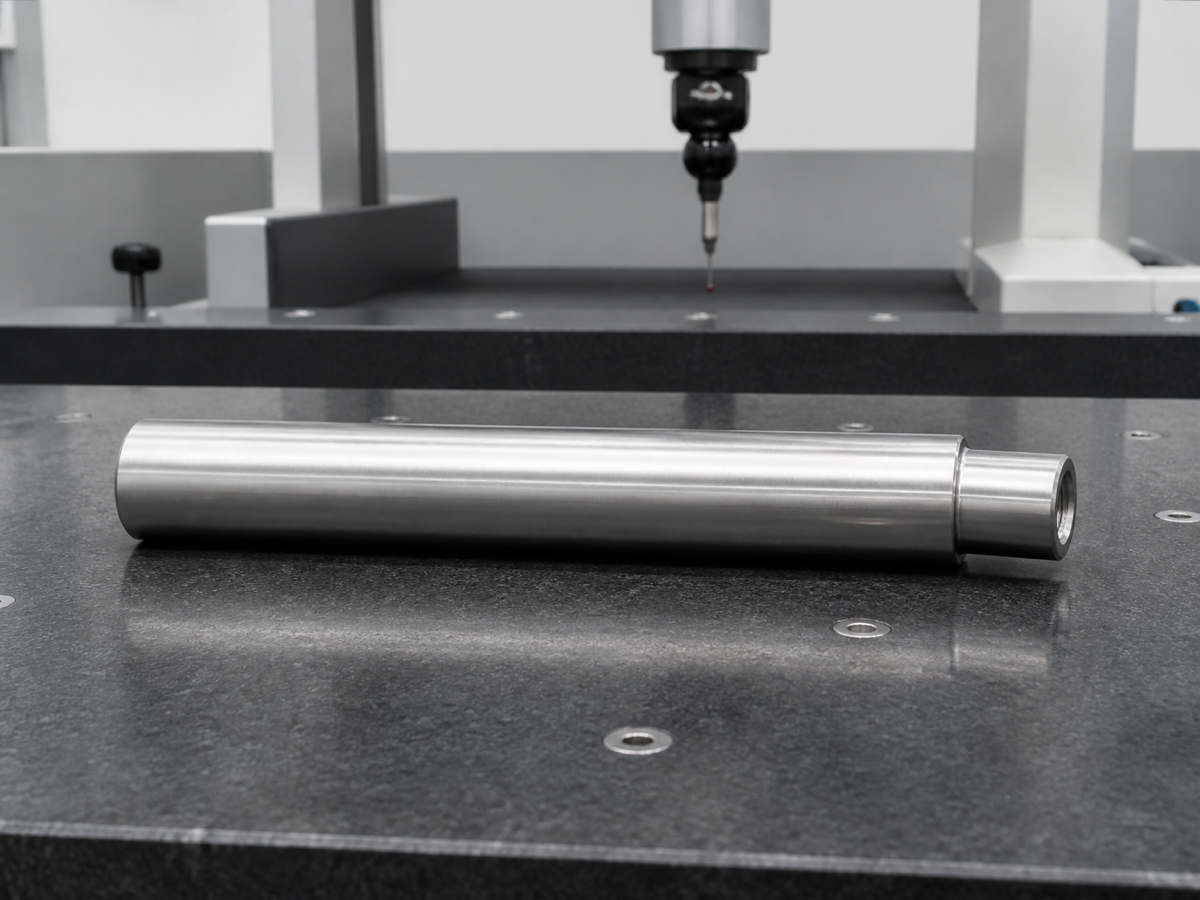

对这类张紧支撑轴，检测重点包括主体外径、小端外径、总长、台阶长度、端孔位置、孔深和端面状态。莱图加会结合三坐标检测台、千分尺、深度规、螺纹规和表面粗糙度评估，对关键尺寸建立完整记录。三坐标或同轴度检测可以帮助确认小端、主体外圆和端孔是否处于稳定轴线关系内。
如果检测发现端孔偏心，需要回溯中心钻定位、装夹跳动和刀具磨损；如果外径波动较大，则要检查切削参数、冷却和支撑方式。通过首件检测和过程抽检，可以让医疗设备客户在小批量试产阶段更快验证结构方案，也能降低后续批量装机的调试风险。
五、案例小结：轴类小件更要重视过程稳定性
本案例中的SUS304医疗设备张紧支撑轴，看起来结构简单，但加工质量直接影响张紧机构的平稳性、装配精度和运行寿命。莱图加在此类零件加工中，会围绕材料特性、装夹支撑、外径精车、端孔螺纹、去毛刺、清洁包装和检测验证建立闭环。对于医疗设备零件来说，越是小型轴类功能件，越需要把每一个台阶、端面、孔口和外圆关系做稳定，才能让整机装配少调试、运行更可靠。
FAQ：医疗设备SUS304张紧支撑轴加工常见问题
1. SUS304张紧支撑轴加工最容易出现什么问题？
常见问题包括外径振纹、细长轴轻微弯曲、端孔偏心、螺纹拉伤、孔口毛刺和表面划伤，需要从装夹、刀具和切削热控制入手。
2. 细长轴类零件为什么要关注同轴度？
同轴度会影响滚轮、导向件或压紧组件的运行稳定性。若主体外圆、小端台阶和端孔不同轴，装配后容易出现偏摆或异常磨损。
3. SUS304端部内螺纹加工要注意什么？
需要保证底孔位置、攻牙润滑、排屑和有效牙深。孔口倒角要均匀，避免螺钉锁付时卡牙、假紧或产生金属碎屑。
4. 医疗设备轴类零件为什么要严格去毛刺？
端面、孔口和肩部毛刺会影响装配贴合，也可能进入运动机构或清洁区域。医疗设备零件通常要求边缘顺滑、无锐边和无残屑。
5. 这类支撑轴适合哪些检测方式？
外径可用千分尺检测，螺纹用螺纹规确认，端孔深度用深度规检查，关键轴线关系和端面位置可结合三坐标或专用同轴度检测。
