一、案例背景：医疗伸缩传动模块的核心转接件

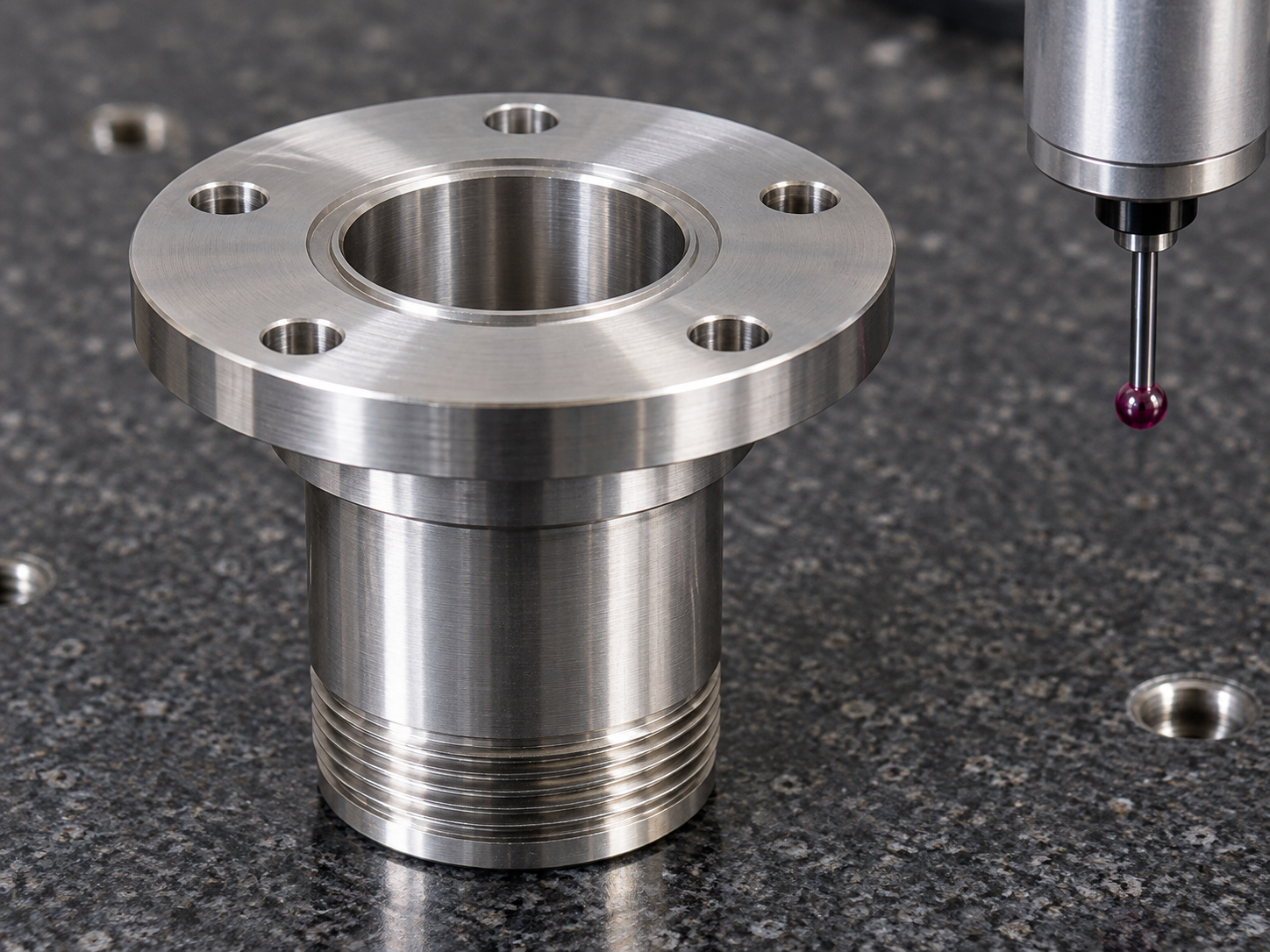

伸缩体驱动转轴常见于医疗设备的升降、伸缩、定位或传动单元中，负责在有限空间内传递扭矩并保持轴向运动稳定。本案例零件为法兰薄壁轴套结构，上端为圆形法兰并带有均布孔，下端为外螺纹连接段，中间存在阶梯外圆和贯通内孔。此类零件对同轴度、端面跳动、螺纹精度和孔系位置要求较高，一旦法兰孔系偏移或螺纹段与内孔不同心，装配后会出现摆动、卡滞或密封面受力不均。
二、结构特点：法兰孔系与薄壁套筒共存
从图纸结构看，零件上端法兰直径较大，孔系围绕中心分布；下端为细牙外螺纹，内孔贯穿并形成台阶。加工难点主要有四项：一是外圆、内孔、螺纹三者的同轴控制；二是法兰端面对基准轴线的垂直度控制；三是薄壁区域切削后容易因夹紧力和热量产生变形；四是孔口、螺纹牙顶和内孔台阶均需清洁倒钝，避免医疗设备长期运行中产生颗粒或刮伤配合件。
三、加工方案：车削建立轴线，铣削完成法兰孔系
工艺安排上，先采用数控车削建立内孔、外圆、端面和螺纹基准。粗加工时保留适当余量，避免薄壁套筒在夹持状态下变形；精加工时使用软爪或专用夹具控制夹紧面，保证内外圆同轴。螺纹段采用稳定切削参数多刀成形，牙型完成后进行通止规或配合件确认。法兰孔系则在轴线基准明确后转入加工中心，以中心孔定位并完成均布小孔，确保孔位和法兰端面的关系稳定。
四、检测重点：同轴度、端跳和螺纹配合

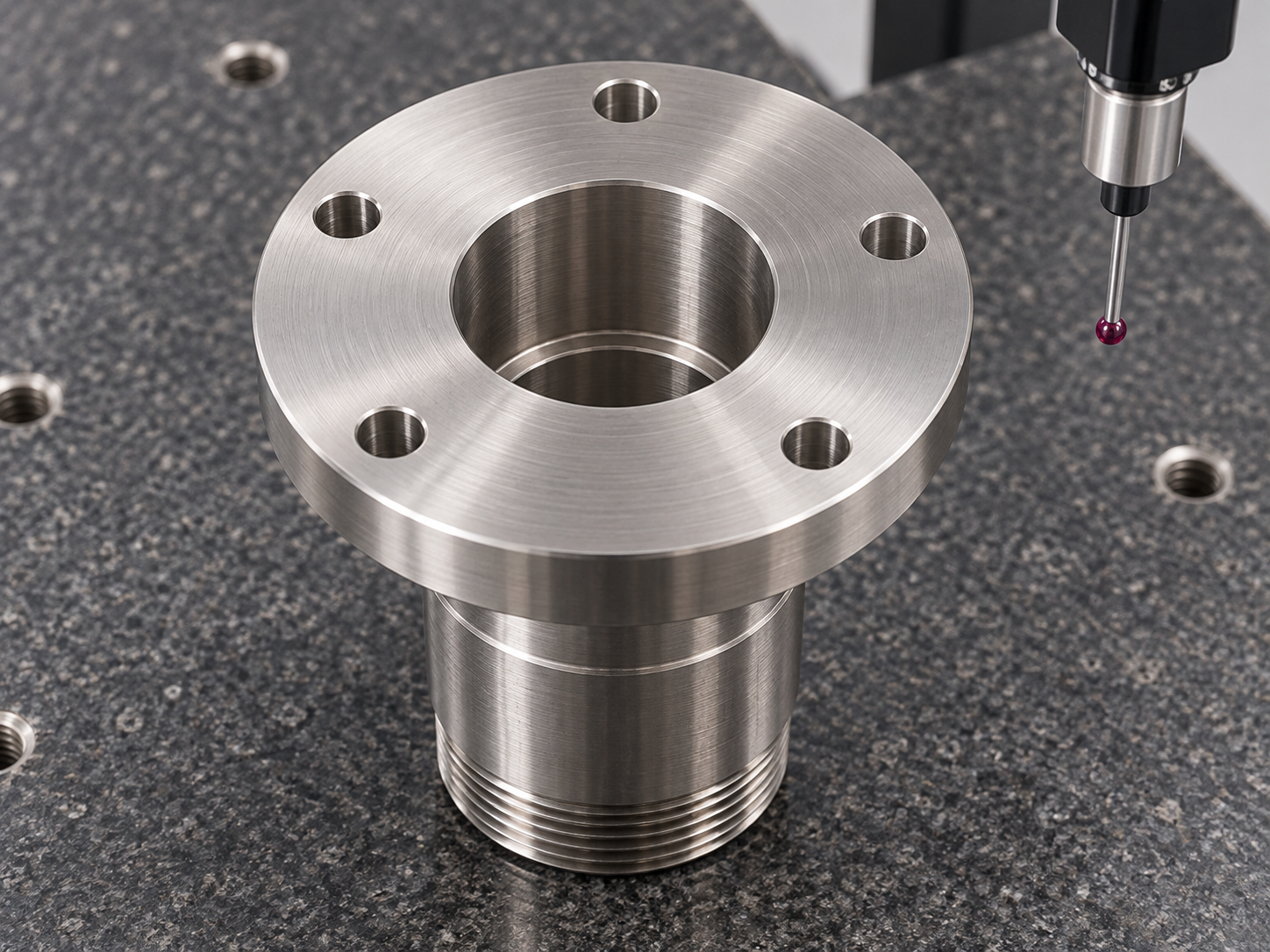

该类驱动转轴不能只看外观光洁度，检测应围绕功能链展开。三坐标检测可复核法兰孔位置、端面垂直度和关键直径；圆度仪或专用检具可确认内外圆同轴趋势；螺纹则通过通止规、牙型外观和配合手感共同判定。对于医疗设备传动件，稳定性比单点尺寸更重要，因此我们在首件阶段就建立检测基准，后续批量按同一夹具、同一刀具寿命规则和同一检验方法执行。
五、案例小结
本案例伸缩体驱动转轴的关键在于把法兰孔系、薄壁内孔、外螺纹和端面基准统一到同一轴线体系内。通过车铣结合、薄壁夹持控制、螺纹分步成形和三坐标复核，可让零件满足医疗设备伸缩传动模块对低摆动、易装配和长期稳定运行的要求。
FAQ
Q1：薄壁法兰轴加工最容易出什么问题？
常见问题是夹紧变形、内外圆不同轴、螺纹偏心和孔系位置漂移。
Q2：外螺纹加工后需要检测哪些项目？
通常检查牙型、外径、中径、端部倒角以及与配合件的旋合顺畅度。
Q3：法兰孔位如何保证均布？
以中心轴线为基准，在加工中心或车铣复合设备上完成分度孔系加工，并用三坐标复核。
Q4：医疗设备零件是否都需要镜面抛光？
不一定，需按装配功能、摩擦条件和清洁要求确定表面粗糙度。
Q5：可以提供小批量试制吗？
可以，适合研发验证、机构调试和小批量装机测试。
