这件环形固定法兰属于机器人手臂关节里的连接定位件。外形并不夸张，但中心孔、同心台阶和一圈沉孔共同决定关节装配的贴合状态，真正考验的是基准选择和孔阵一致性。
工程师先看什么
这类环形固定法兰采用6061-T6铝合金，主体为大中心通孔结构，端面有多级同心台阶，周向分布多处沉孔与小孔。它通常服务于关节外壳、轴承座或执行器端面的锁付定位。
苏州加非猫精密制造技术有限公司（莱图加）评审这类零件时，会先把中心孔和端面台阶定为核心基准，再看沉孔阵列是否围绕同一中心展开。因为客户装配时关注的不只是单个孔能否锁螺钉，而是整圈锁付后端面是否均匀贴合。

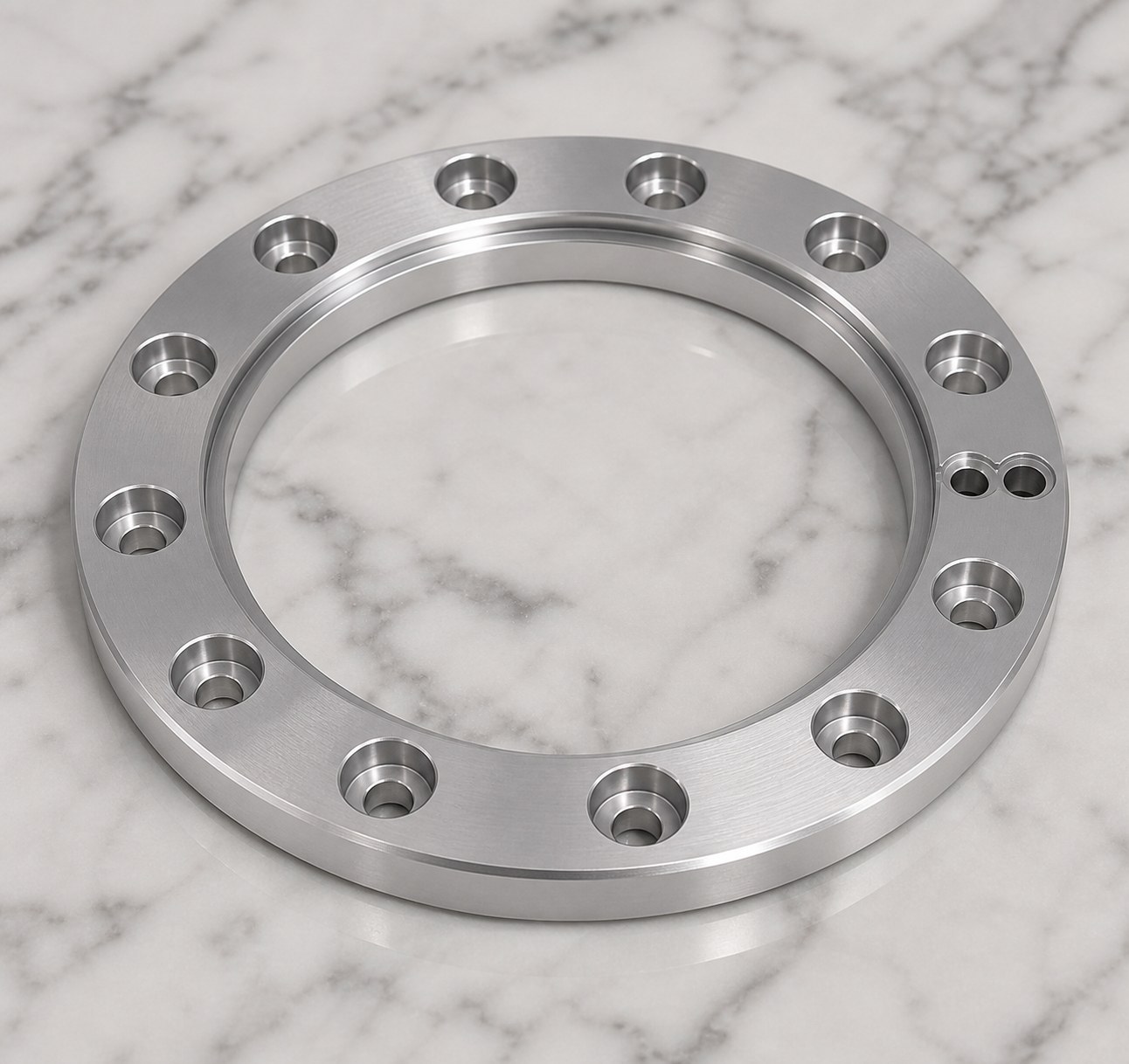

产品展示：环形固定法兰的中心孔、同心台阶和沉孔阵列。
难点不是圆，而是整圈关系
环形件最容易被误判为简单铣孔件。实际上，中心孔、外圆、台阶面、沉孔和局部小孔之间存在连续基准关系。若加工过程中反复翻面或基准转换不稳定，单个尺寸合格也可能导致装配后出现轻微偏心。
沉孔阵列还要关注孔底平整、孔口倒角和毛刺控制。6061-T6切削性好，但孔多、节拍快时，孔口容易留下细小翻边；这些翻边会影响端面贴合，也会降低客户对零件清洁度的判断。
莱图加怎么处理
莱图加会优先规划车铣复合或多工序同轴基准策略，让内孔、台阶和外圆尽量在稳定基准下完成。粗加工阶段保留端面精加工余量，最后统一修正关键贴合面，减少前段去料对平面度的影响。
孔阵加工时采用统一角度基准和稳定刀具寿命管理。沉孔完成后安排孔口倒角、内孔清洁和端面复查，确保零件交付前没有影响贴合的毛刺、残屑或局部压痕。
检测重点
首件检测建议覆盖中心孔孔径、内外圆同心、端面平面度、同心台阶高度、沉孔孔距、沉孔深度、孔口倒角和外观划伤。对于环形固定法兰，孔阵围绕中心的稳定性比单个孔尺寸更重要。

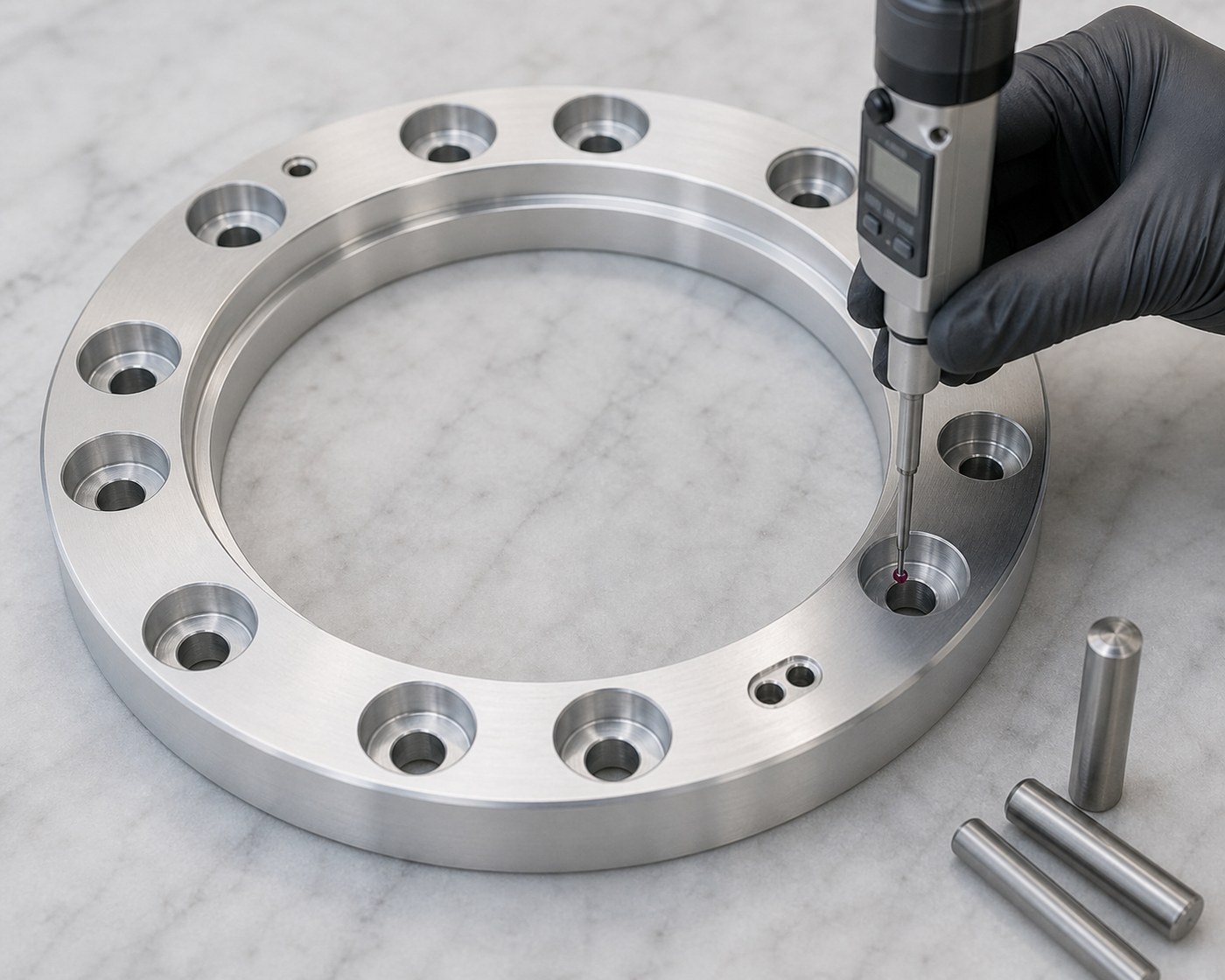

质检特写：中心孔、端面台阶和沉孔阵列按同一基准复核。
批量阶段，莱图加会重点跟踪刀具磨损对沉孔口和台阶面的影响，必要时增加抽检频次。清洁包装前还会复核孔内残屑，避免客户在装配前二次清理。
交期与包装交付
这类6061-T6环形固定法兰，样件通常建议按5-8个工作日评估，小批量可按8-13个工作日规划。若客户要求更高检测比例或配套装配验证，交期需要同步预留复检窗口。

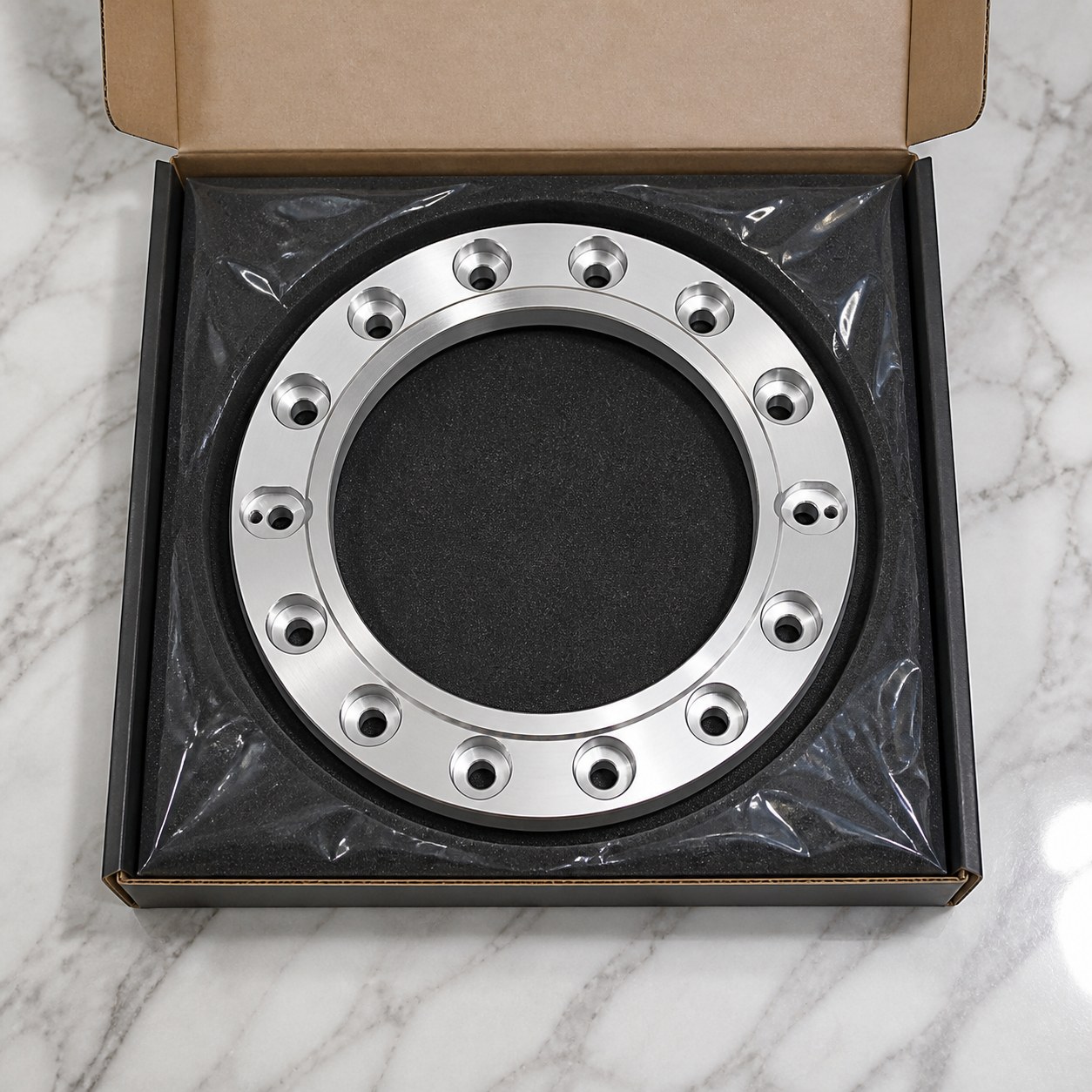

包装交付：环形法兰采用仿形泡棉保护孔口和端面。
包装上，莱图加会采用仿形泡棉卡位，重点保护端面、中心孔和沉孔口。环形件不适合直接混装，否则运输中的轻微摩擦也可能让孔口出现亮痕。
工程师复盘
这个案例的关键，是把中心孔、端面、外圆和沉孔阵列放进同一套基准链。只有基准关系稳定，客户装配时才能获得可靠贴合和均匀锁付。
莱图加的价值不在于单纯完成外形，而在于提前把孔阵、平面、去毛刺和包装风险拆开处理，让客户拿到的零件更接近可直接装配状态。
