手臂关节固定法兰属于机器人上肢结构里的复杂连接件。它不是单纯的圆法兰，而是半环壳体、安装耳、台阶面和多方向孔位组合在一起，工艺难点集中在装夹、弧面轮廓和基准孔关系。
结构判断：半环壳体比普通法兰更敏感
这件固定法兰采用6061-T6铝合金，呈半环形壳体结构，局部带安装耳、台阶、侧向孔和弧面轮廓。它可能用于手臂关节外壳或执行器固定位置，承担连接、定位和空间避让功能。
普通圆法兰通常可以围绕中心基准展开加工，而半环壳体有开口、有耳位、有台阶，受力和装夹都不对称。莱图加评审这类零件时，会优先分析哪些孔是装配基准，哪些弧面和台阶会影响贴合。

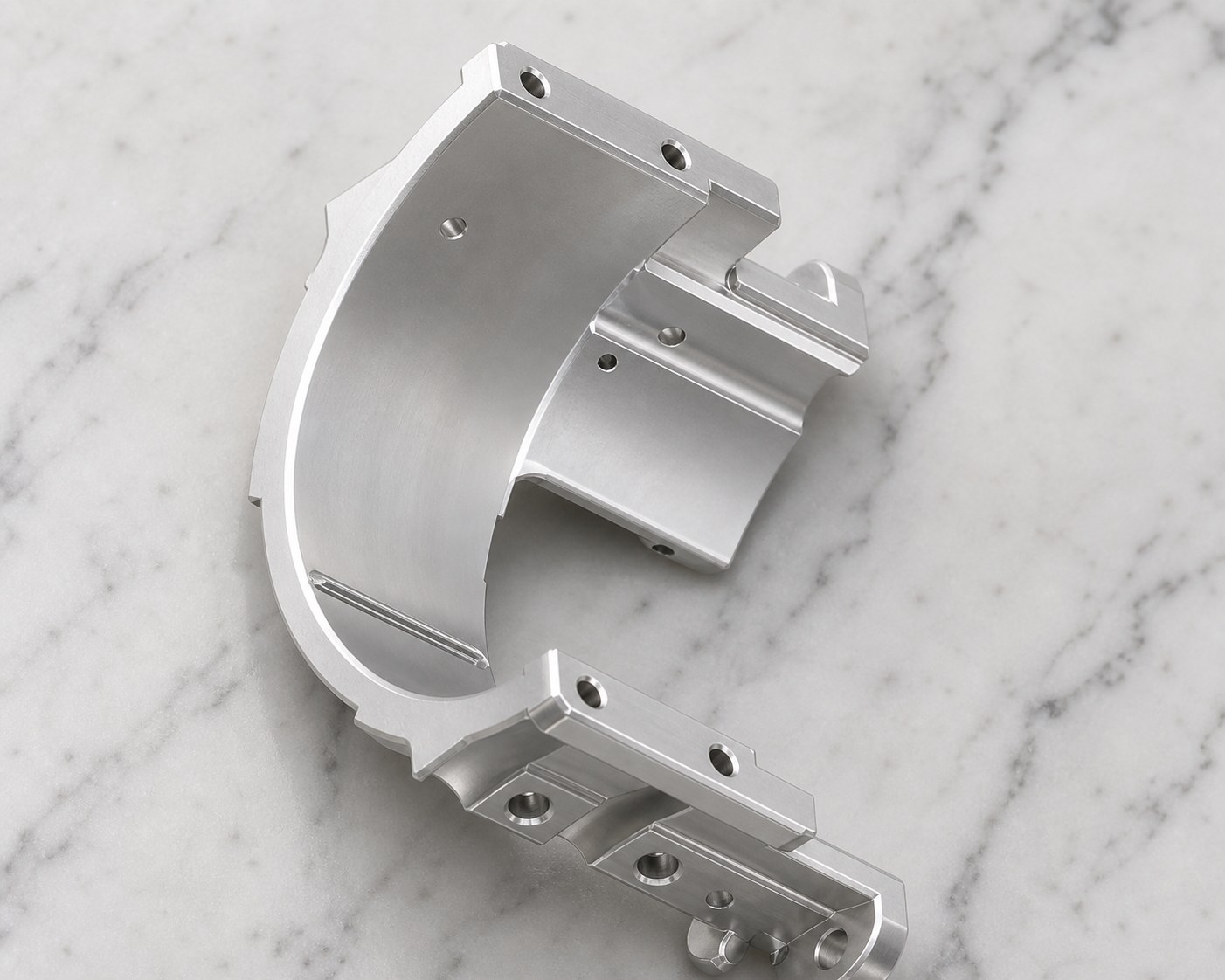

产品展示：手臂关节固定法兰的半环壳体、安装耳和台阶结构。
主要难点：开口结构带来装夹和变形风险
半环结构在加工中容易受装夹力影响，尤其是开口两端和安装耳区域。如果夹持过紧，弧面轮廓可能产生微小变形；夹持不足，又会在精加工孔和台阶时出现振动。
多方向孔位和角度关系也增加了加工风险。安装耳上的孔、侧向孔和弧面附近孔位需要共享稳定基准，否则客户装配时可能出现孔能对上但贴合面受力不均的问题。
莱图加工艺方案：让弧面、耳位和孔系同基准
苏州加非猫精密制造技术有限公司（莱图加）加工这类手臂关节固定法兰时，会先建立半环弧面、主要安装面和基准孔之间的关系。粗加工保留足够余量，避免开口区域过早失去支撑。
精加工阶段重点控制安装耳孔位、台阶面、侧向孔和弧面轮廓。必要时通过工艺支撑或分序松夹复测，减少残余应力和夹持变形。所有孔口倒角和边缘清理都要覆盖到内弧、外弧和台阶过渡处。
检测重点：弧面和安装耳不能分开验
首件检测建议覆盖半环弧面轮廓、安装耳孔位、基准孔、台阶面、侧向孔、角度关系、边缘倒角和表面状态。对固定法兰来说，弧面与孔系的相对关系决定装配贴合度。

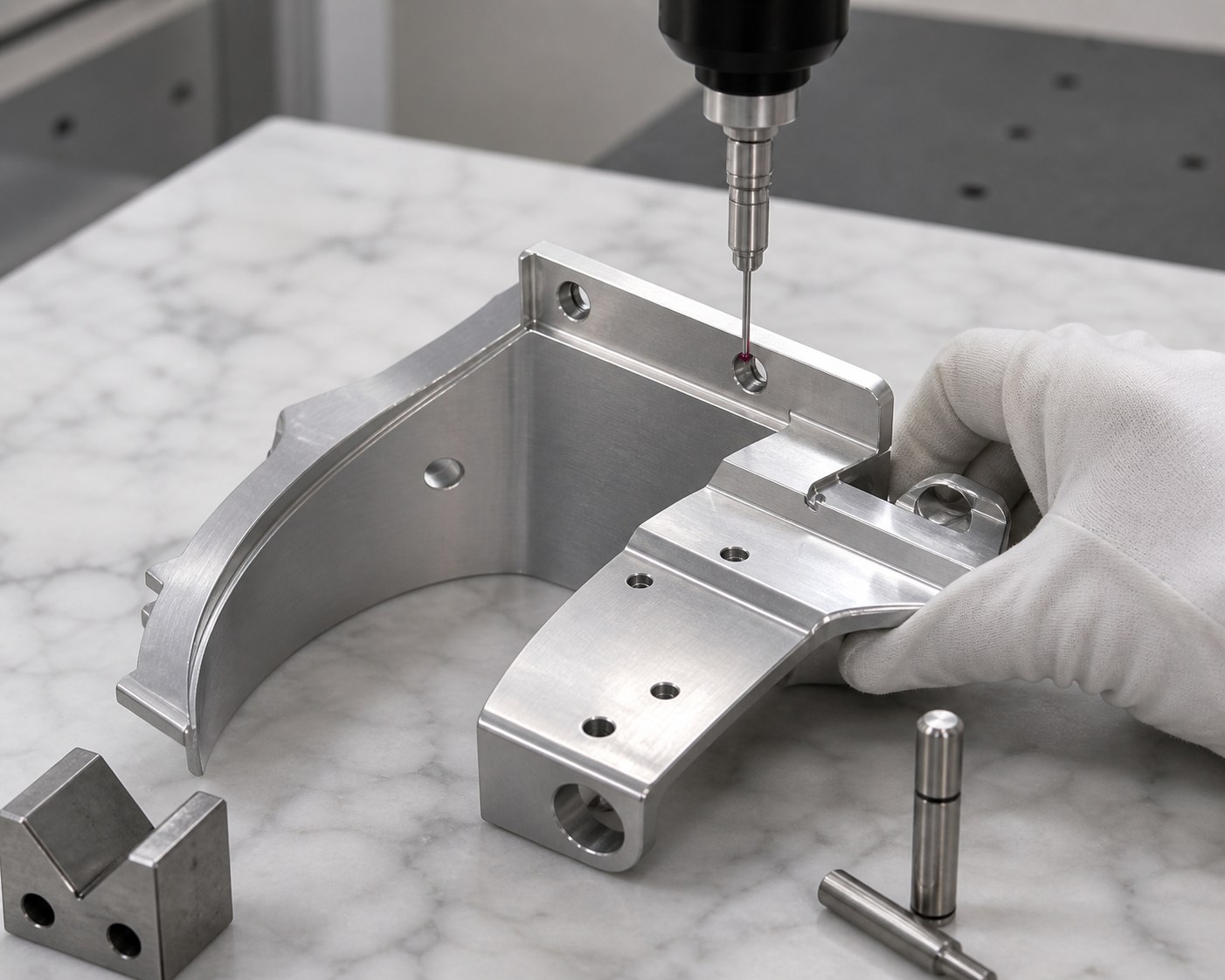

质检特写：安装耳孔位、弧面轮廓和台阶基准需要重点复核。
过程检验中，莱图加会关注开口区域变形、刀具磨损对孔口的影响，以及多方向装夹后的基准重复性。包装前还要确认内弧无磕碰，孔口无毛刺，台阶面无压痕。
交期规划：复杂法兰需要工序缓冲
这类6061-T6手臂关节固定法兰，样件通常建议按6-9个工作日评估，小批量可按9-14个工作日规划。若客户增加表面处理、全检或装配检具验证，交期需要按实际要求确认。

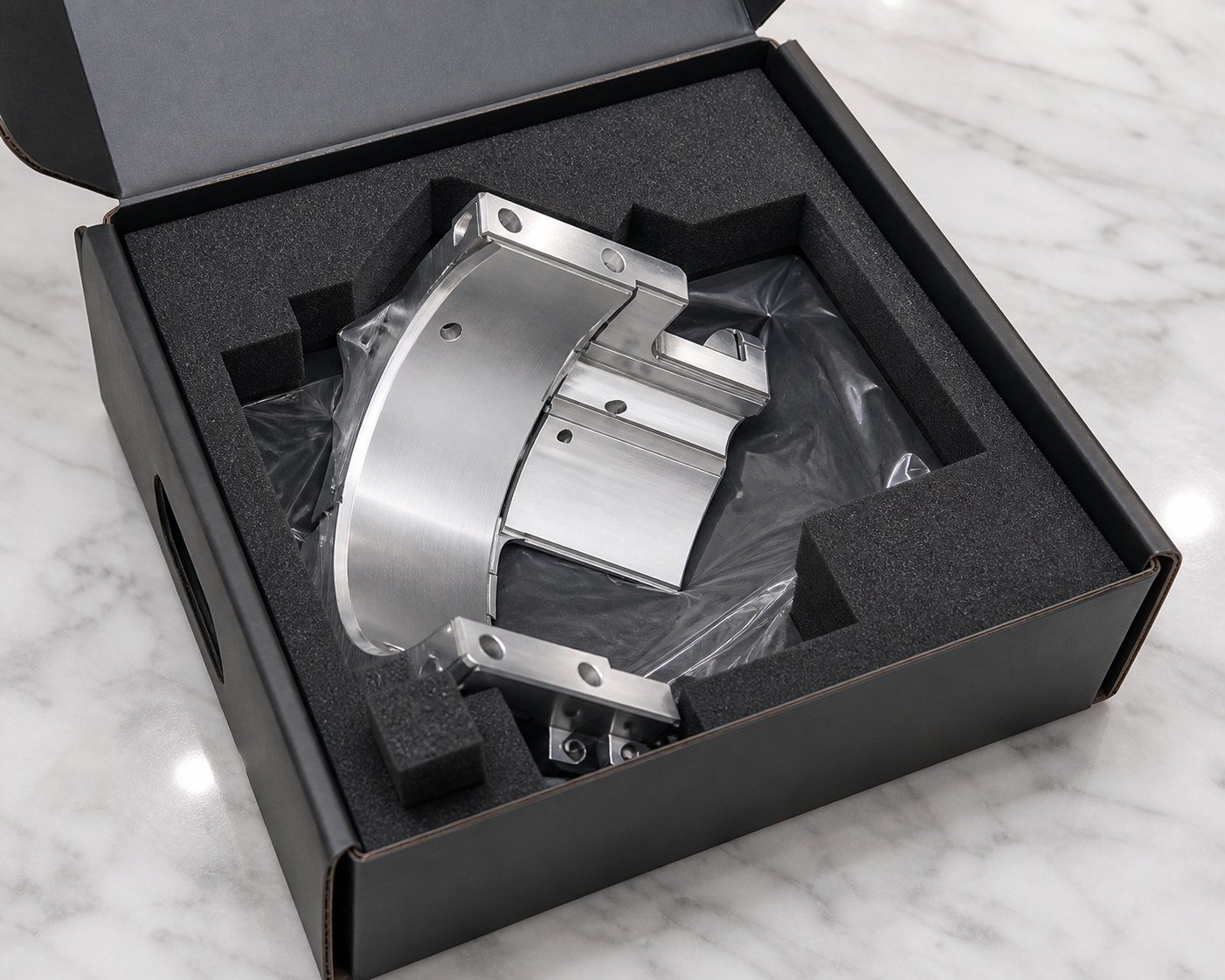

包装交付：半环壳体采用仿形泡棉保护弧面、安装耳和孔口。
莱图加在排程上会把粗加工、应力释放观察、精加工、复检和包装分开管理。复杂法兰的交付不是越快越好，而是在合理交期内把基准和外观风险提前消化。
包装交付：保护弧面和安装耳
半环壳体的内弧面、安装耳和台阶都不适合直接受压。交付时采用仿形泡棉和局部支撑，可以避免运输中弧面挤压、耳位磕碰和孔口损伤。
这个案例能展示莱图加在复杂机器人结构件上的工程处理能力：不是只完成外形加工，而是把装夹、孔系、弧面、复检和包装放到一条交付链里管理。
FAQ
Q：半环法兰和普通圆法兰有什么不同？A：半环结构开口不对称，装夹变形和多方向孔位关系更难控制。
Q：安装耳孔位为什么重要？A：它直接影响固定法兰的锁付姿态和关节装配贴合。
Q：样件交期为什么要预留复检时间？A：复杂法兰涉及弧面、台阶和多方向孔位，复检能降低装配风险。
