薄壁环形保持架看上去加工量不大，但它对变形、同心和孔位一致性非常敏感。尤其在机器人手臂关节里，这类保持架通常承担压紧、限位或固定功能，轻微翘曲都会影响装配手感。
功能判断：它更像一个精密限位环
这件保持架采用6061-T6铝合金，结构为薄壁环形件，大开口内径、浅台阶和周向均布孔是主要特征。它的功能通常不是承受大载荷，而是通过稳定的环面和孔位帮助关节内部零部件定位。
莱图加在评审时，会把它归入薄壁环件而不是普通板件。薄壁结构需要先判断装夹方式、端面支撑和去料顺序，否则加工完成后很容易出现端面不平或内外径轻微失圆。

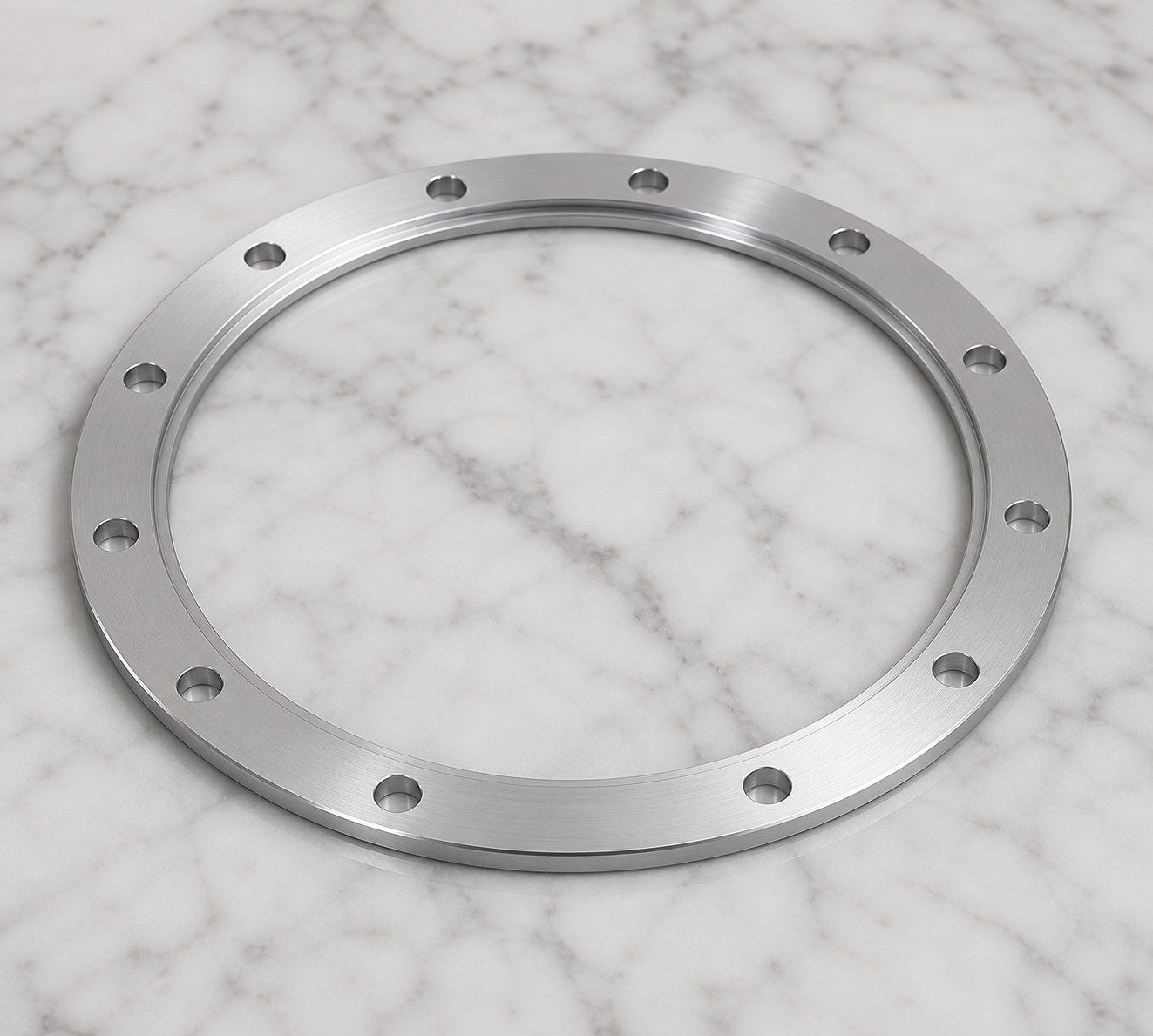

产品展示：薄壁环形保持架的内外径、浅台阶和周向孔阵。
加工风险：薄壁环最怕被夹出来的误差
薄壁环件如果夹紧力过大，测量时可能看似合格，松夹后却发生回弹。内径、外径和端面台阶都受夹持状态影响，尤其是多孔加工后，局部刚性会进一步下降。
周向均布孔虽然单孔尺寸不复杂，但角度分布、孔口毛刺和孔距一致性会直接影响装配。孔口倒角过大，会削弱锁付接触面；倒角不足，又可能留下毛刺。
工艺安排：先释放，再精修
苏州加非猫精密制造技术有限公司（莱图加）通常会采用分阶段去料策略，粗加工释放内外径余量后，再安排端面和孔阵精加工。必要时增加辅助支撑或软夹具，让薄壁区域在接近实际自由状态下完成关键尺寸。
内外径精修后，再加工周向孔阵和浅台阶细节。孔口去毛刺以轻处理为主，避免改变有效面宽。最终清洁时重点检查孔内残屑和环面压痕。
质检怎么抓重点
首件检测建议覆盖内径、外径、端面平行、端面平面、浅台阶高度、孔阵位置、孔口状态和整体翘曲。对薄壁环来说，建议在松夹状态下复测关键尺寸，避免把装夹状态误认为实际状态。

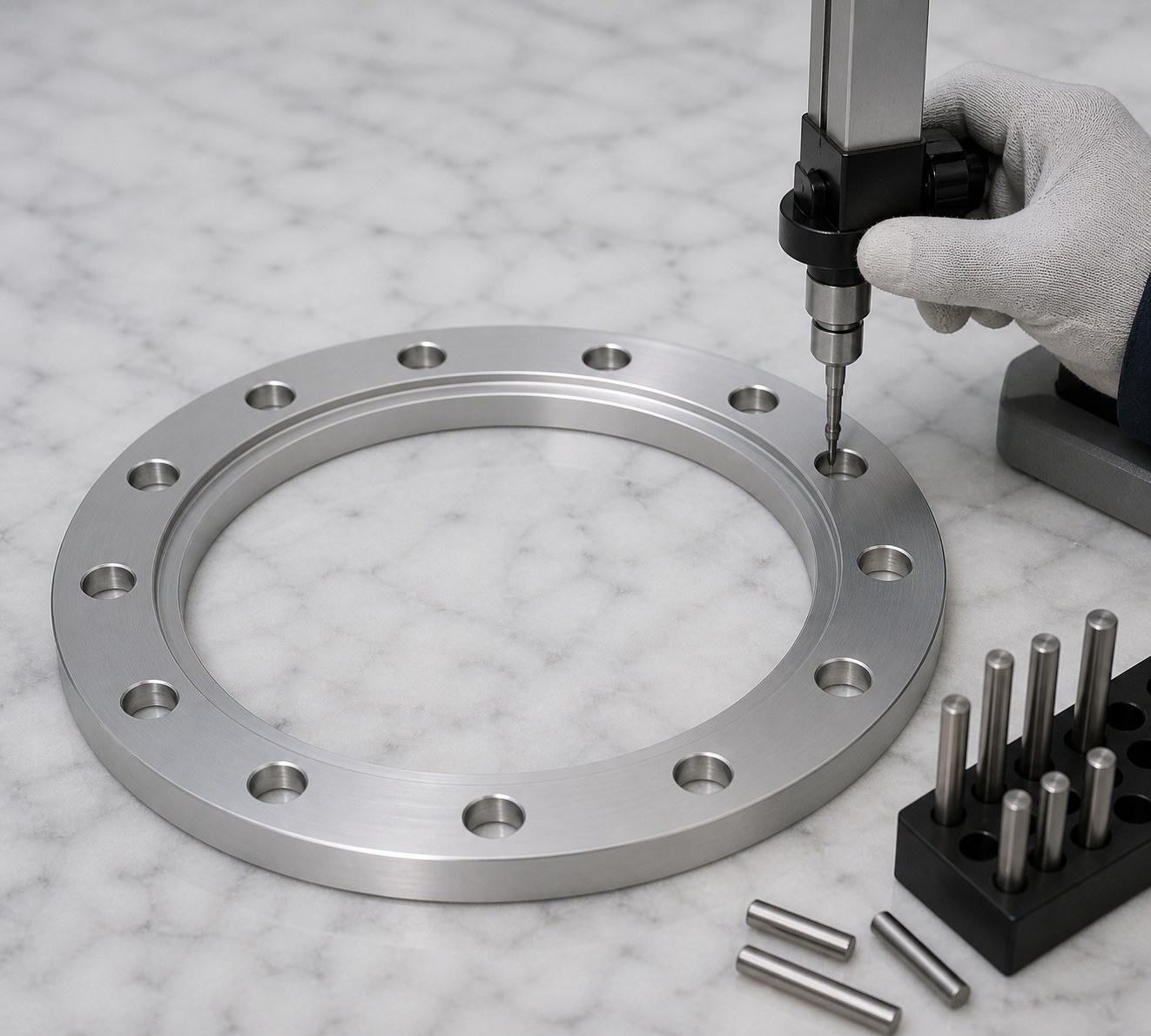

质检特写：内径、端面和均布孔需要稳定复核。
批量检测时，莱图加会关注夹具磨损、刀具磨损和操作压紧一致性。薄壁环件不宜堆放检测，检测和包装过程中都要避免端面受压。
交期与交付建议
这类6061-T6薄壁环形保持架，样件通常建议按5-8个工作日评估，小批量可按8-12个工作日规划。若客户要求端面全检或配套装配测试，需要额外预留检测时间。

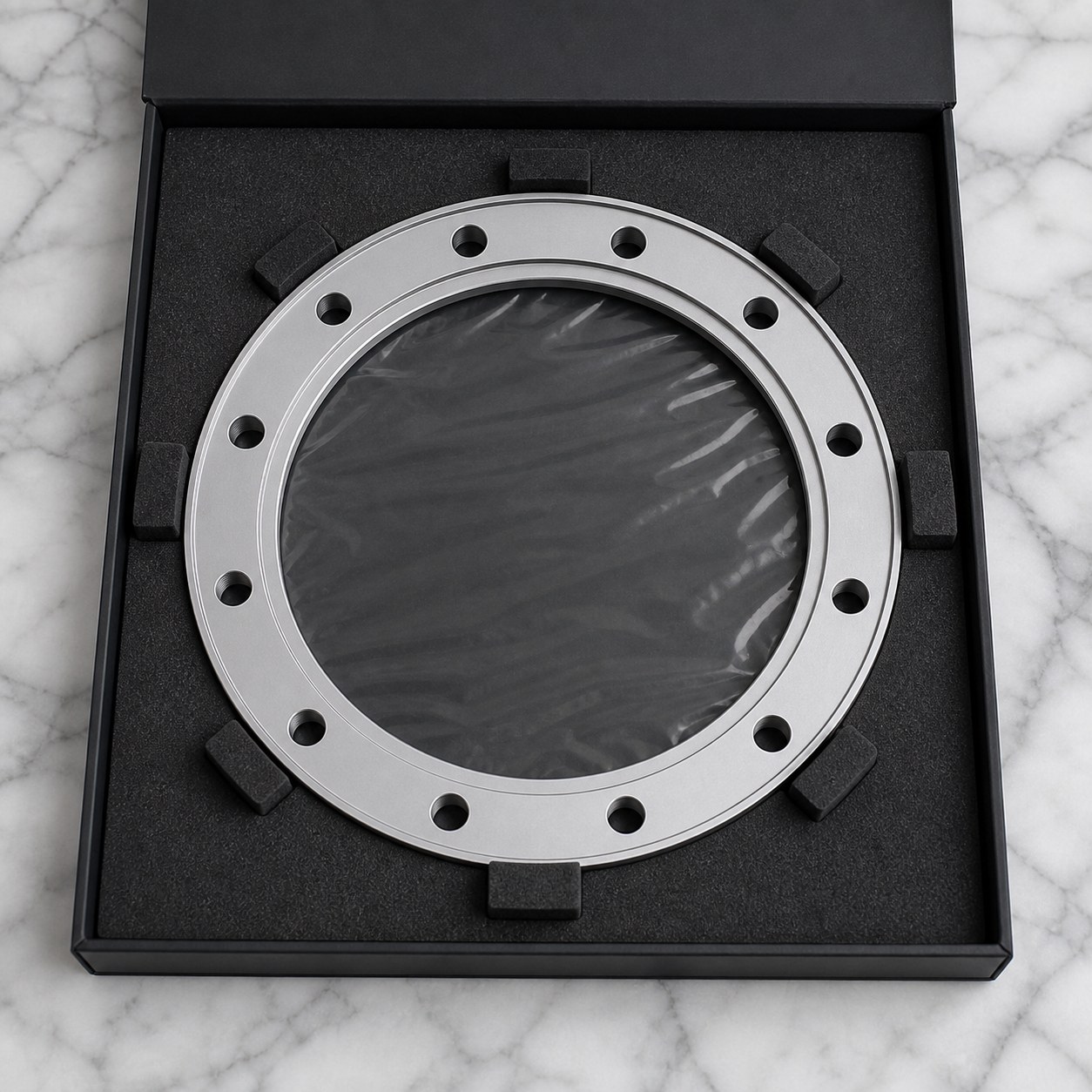

包装交付：薄壁环件独立限位，避免端面受压变形。
包装时，莱图加会让零件单件卡位，避免环件叠压。薄壁件一旦在运输中受力变形，后续很难通过简单校正恢复稳定装配状态。
案例小结
保持架的难点不是加工路径复杂，而是整个过程都要围绕薄壁变形展开。工艺、检测和包装只要有一个环节忽略受力状态，就可能影响客户装配。
莱图加处理这类零件时，会把同心、端面和孔阵作为一组关系来控制，而不是把每个特征孤立加工。
