圆台固定法兰把圆形孔阵、凸台和曲面壳体结合在一个零件上，是机器人手臂关节里很典型的多面支撑件。它的难点在于顶部圆台和底部曲面不能各做各的。
结构特点
这件零件采用6061-T6铝合金，顶部为圆形凸台和密集孔阵，主体是曲面壳体，两侧带安装耳、台阶和局部桥位。它通常用于关节处的固定、支撑或包覆连接。
莱图加评审时会把顶部圆台、曲面壳体和安装耳看成一组装配关系。顶部孔阵决定锁付，曲面壳体决定贴合，安装耳决定固定姿态，任何一处偏差都会传递到整件装配。

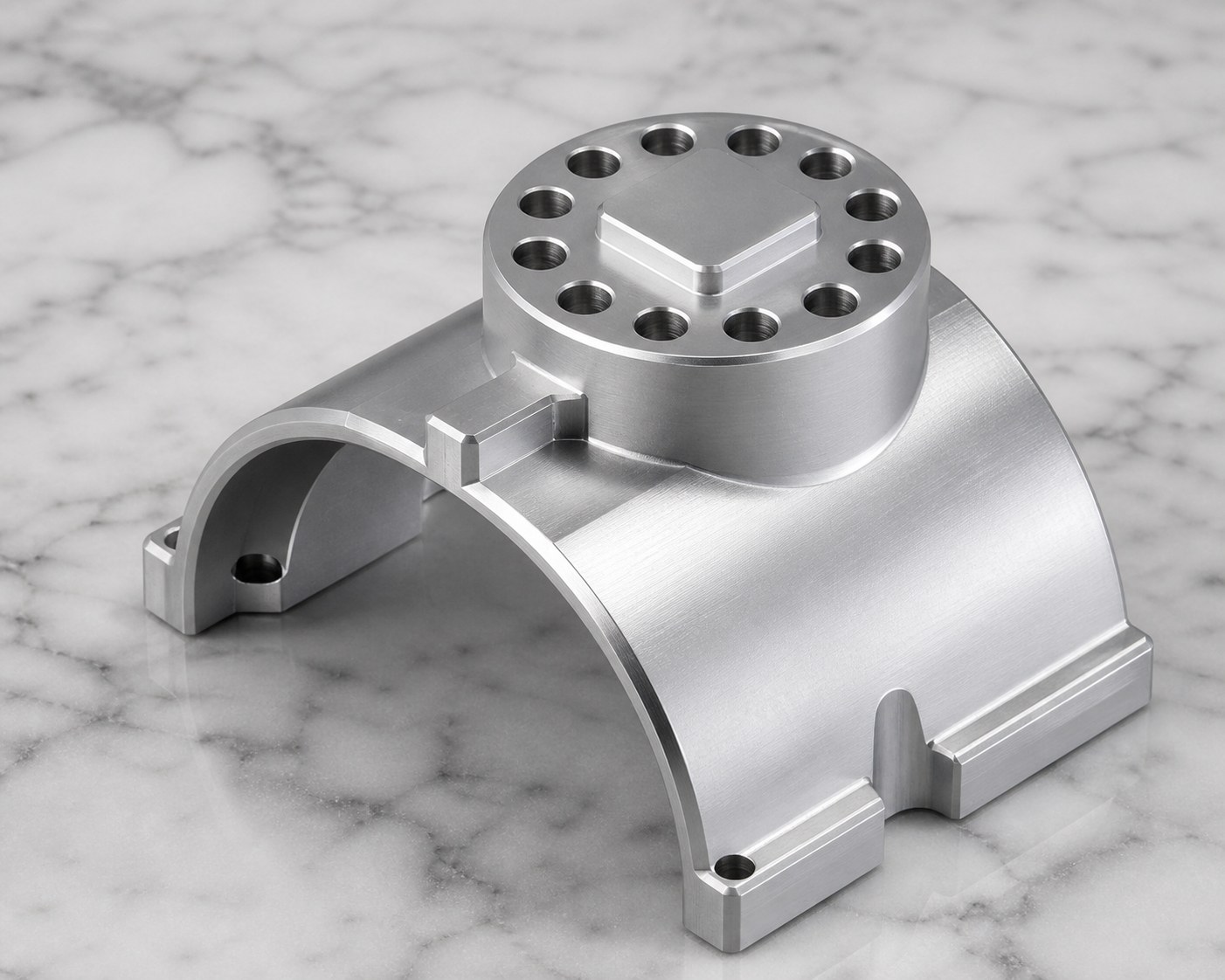

产品展示：圆台固定法兰的顶部孔阵、曲面壳体和安装耳。
加工难点：曲面和孔阵同时存在
顶部圆台需要保证端面、中心孔和周向孔阵关系稳定；曲面壳体则容易因为大面积去料和局部薄壁产生振纹。两者处在不同高度和方向，工艺安排不当会增加基准转换误差。
安装耳孔位和底部开口也要兼顾。若先加工耳孔再释放曲面余量，耳位可能随结构变形产生微小偏移；若先完成曲面，后续装夹又可能压伤外观面。
莱图加方案：用装夹设计连接三组特征
苏州加非猫精密制造技术有限公司（莱图加）会先确定底部曲面和顶部圆台之间的空间关系，再设计装夹支撑。粗加工分层去料，曲面区域避免一次性大吃刀，圆台和孔阵保留精加工余量。
精加工时，顶部孔阵、中心孔和关键安装耳尽量在稳定基准下完成。曲面区域采用平稳刀路控制接刀痕，最后统一完成孔口倒角、清洁和外观复查。
检测重点
首件检测建议覆盖顶部中心孔、圆台端面、周向孔阵、曲面轮廓、安装耳孔位、台阶桥位、底部开口和表面刀纹。对这类零件，顶部圆台与曲面壳体的相对位置是核心。

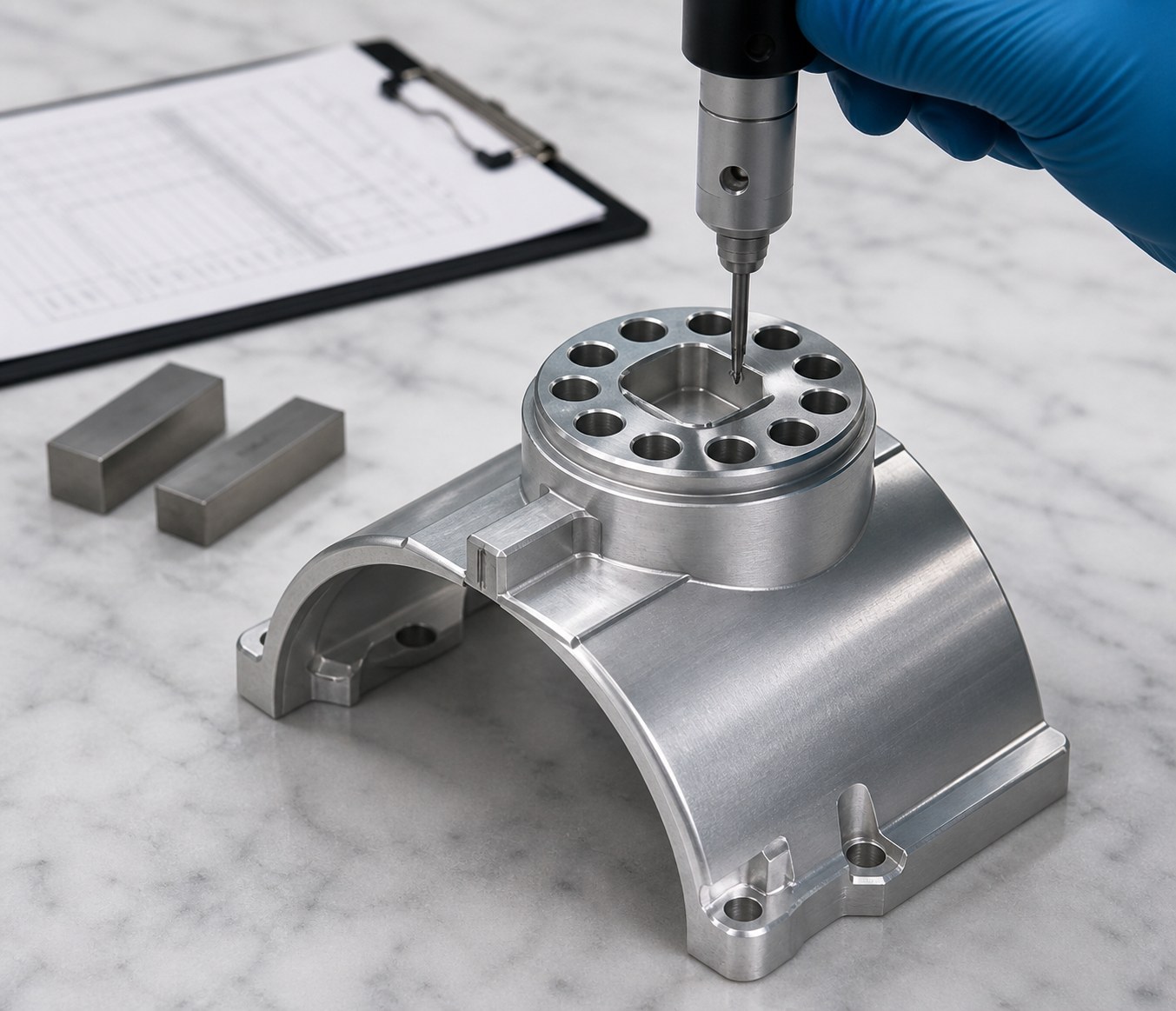

质检特写：圆台孔阵、中心孔和曲面基准关系需要复核。
批量阶段，莱图加会关注曲面刀纹、孔口毛刺和装夹支撑磨损。若客户后续要做装配验证，可优先输出关键孔系和曲面位置的检测数据。
交期与交付
这类6061-T6圆台固定法兰，样件通常建议按7-10个工作日评估，小批量可按10-15个工作日规划。复杂曲面、多面加工和检测项目都会影响实际交付节奏。

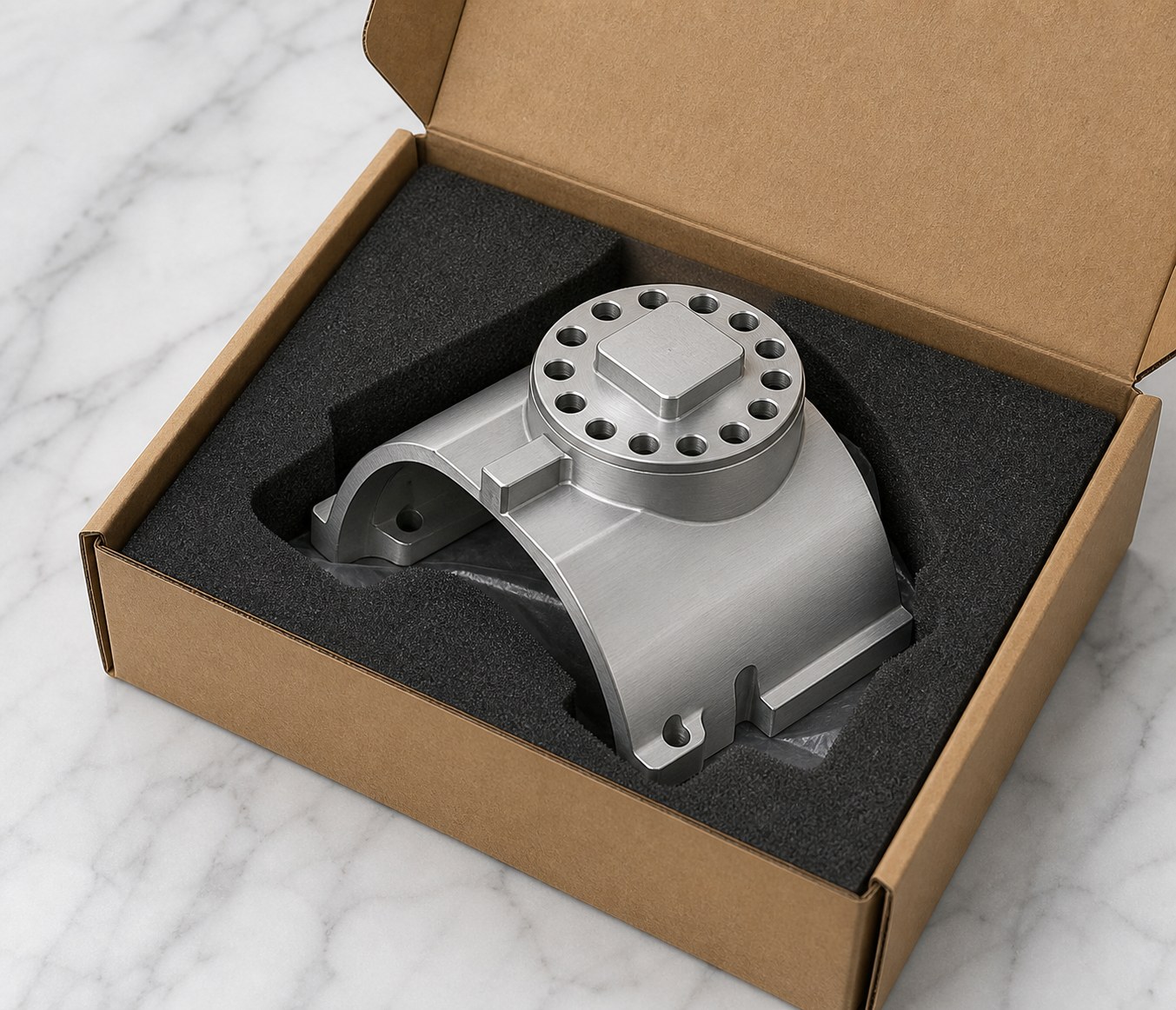

包装交付：曲面壳体和圆台区域采用仿形泡棉保护。
包装上，莱图加会用仿形泡棉支撑曲面壳体，同时保护顶部圆台孔口和两侧安装耳。这样客户收到后可以直接进入装配确认。
工程师复盘
圆台固定法兰的关键不是单独把凸台、曲面或耳孔加工出来，而是让三组特征围绕同一装配逻辑协同。这个案例适合向客户展示莱图加在多面复杂铝合金支架上的过程控制能力。
当零件同时有曲面、孔阵和局部薄壁时，提前评审装夹和检测方案，比后期返修更有效。
