立式固定法兰把上部圆环、立式板筋、窗口和底部弧座集中在一个零件里，是机器人手臂关节中典型的高低落差支架。它考验的不只是加工中心能力，更是多面基准转换能力。
结构复盘：上圆环和下弧座必须同频
这件零件采用6061-T6铝合金，结构包括上部圆环孔系、立式板筋、长圆窗口、侧向孔位和底部弧形支撑座。它可能用于手臂关节的固定、定位或外壳支撑。
莱图加评审时，会把上部圆环和底部弧座看成一套装配关系。上圆环决定轴线和锁付，底部弧座决定支撑与贴合，立板窗口则影响轻量化和局部刚性。

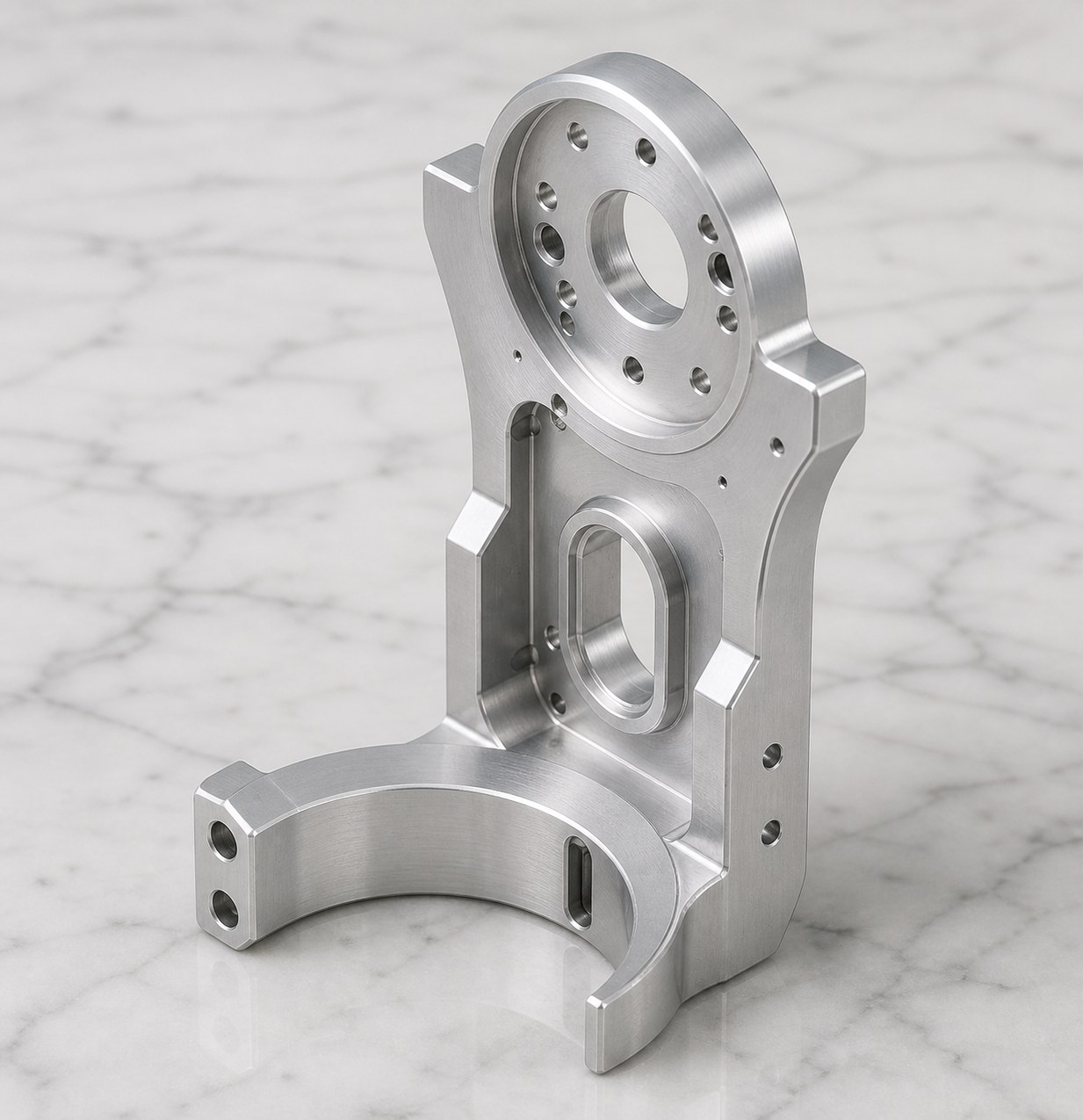

产品展示：立式固定法兰的上部圆环、立板窗口和底部弧座。
加工难点：高低特征带来基准挑战
上部圆环位置高，底部弧座跨度大，中间还有窗口和侧向孔。加工时若装夹支撑不足，立板区域可能振动，窗口边缘容易出现毛刺或刀纹。
多面加工还会带来基准转换问题。上部圆环孔系、侧孔、底部弧座和安装耳如果不能统一到稳定基准中，客户装配时就可能出现孔位对上但姿态不准的问题。
莱图加处理策略
苏州加非猫精密制造技术有限公司（莱图加）会先确认底部支撑和上部圆环的主基准关系。粗加工分层释放余量，立板和窗口区域保留足够支撑，避免过早削弱刚性。
精加工阶段重点完成上部圆环内孔、孔阵、窗口边缘、侧孔和底部弧座。刀路会尽量降低立板振动，孔口和窗口边缘在阳极前后都需要清洁复查。
质检方法
首件检测建议覆盖上部圆环内孔、孔阵、立板垂直状态、窗口尺寸、侧孔位置、底部弧座轮廓、安装耳孔位和表面刀纹。核心检测项是上部圆环与底部弧座之间的位置关系。

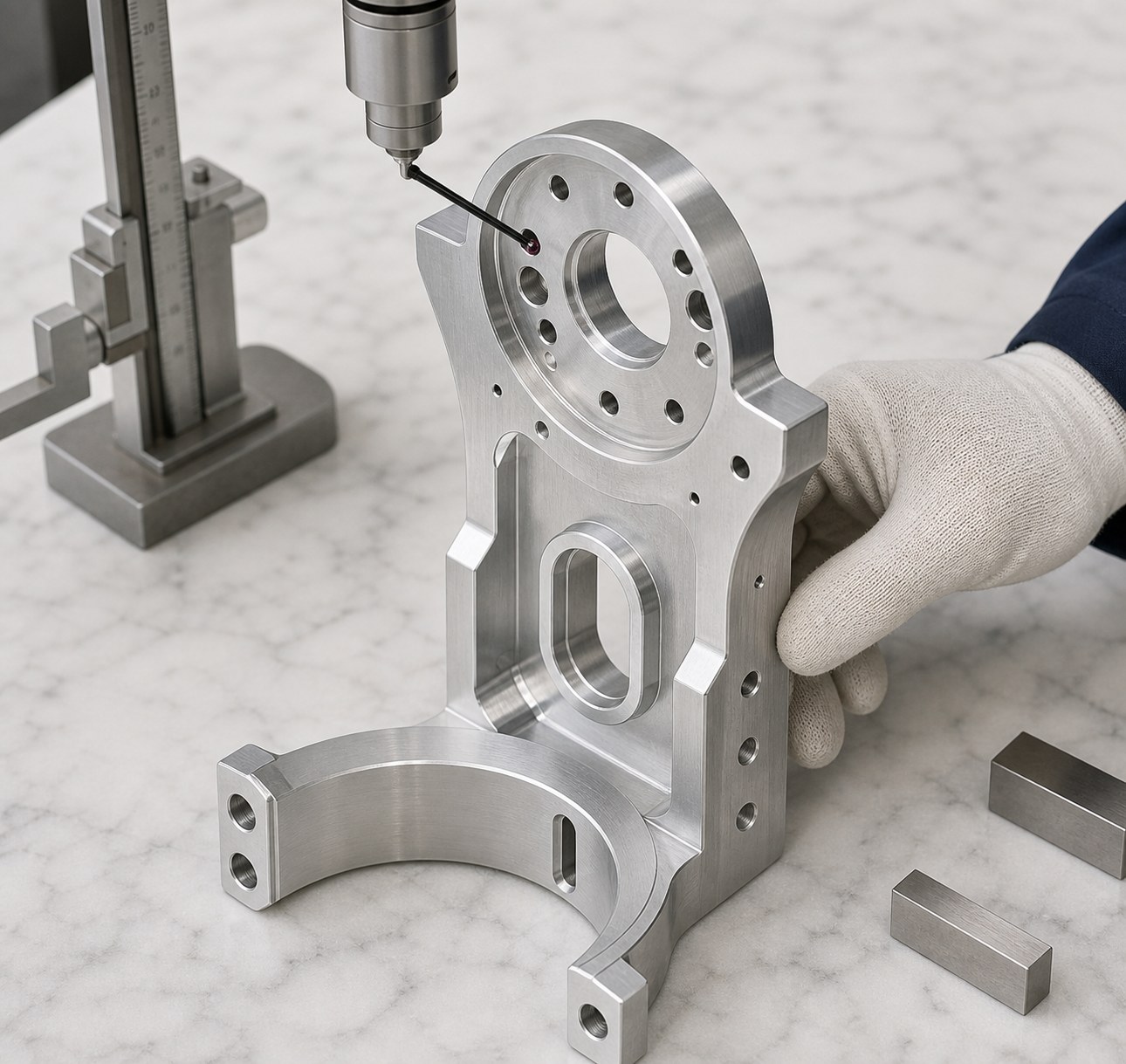

质检特写：上部圆环与底部弧座之间的位置关系重点复核。
批量阶段，莱图加会关注装夹重复性、立板振纹和窗口毛刺。复杂立式件包装前还要确认是否存在边角碰伤，因为很多功能面同时也是外观面。
交期规划
这类6061-T6立式固定法兰，样件通常建议按7-10个工作日评估，小批量可按10-15个工作日规划。若客户要求关键位置三坐标报告或装配治具验证，交期需要增加检测和整理时间。

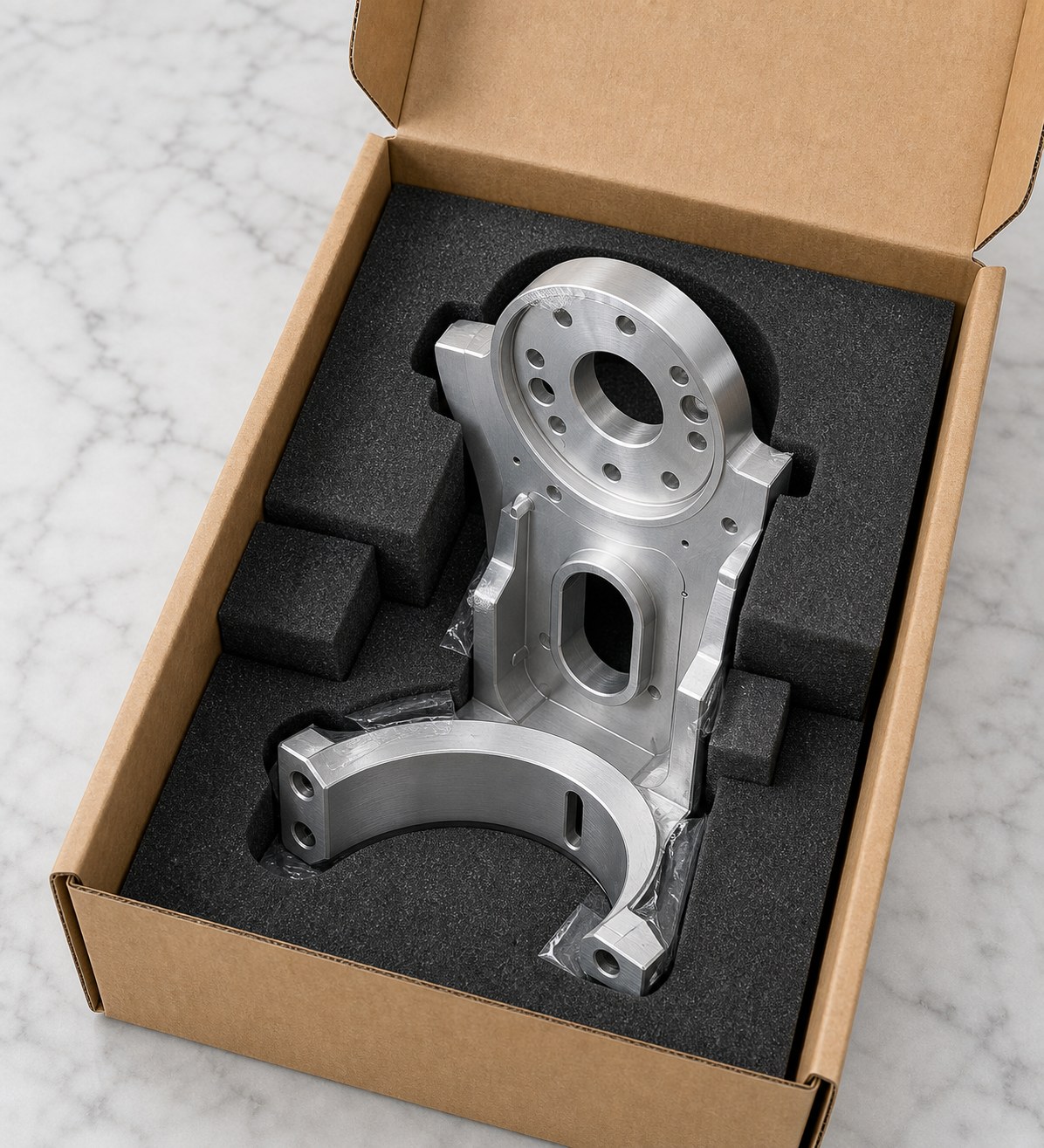

包装交付：立式结构采用定制泡棉支撑圆环、立板和弧座。
莱图加会按粗加工、精加工、首件检测、清洁包装几个节点推进。立式复杂件不适合只追求速度，稳定交付比抢短周期更能降低客户试装风险。
包装交付与案例价值
包装时需要同时保护上部圆环、立板边缘和底部弧座。莱图加会采用定制泡棉让零件直立或半卧固定，避免运输中圆环和弧座受力。
这个案例适合向客户展示莱图加对复杂机器人支架的综合能力：多面加工、薄板窗口、曲面支撑、孔系检测和包装保护都在同一交付链路里完成。
