侧耳固定法兰不是单纯的圆环件，它把一个大环法兰和侧向小法兰通过桥位连接在一起。对机器人手臂关节来说，这类零件最重要的是两套孔系之间的空间关系。
第一眼判断：双孔系连接件
这件零件采用AL6061-T6铝合金，主体由大环法兰、侧向小法兰、连接桥位和局部安装耳组成。大环上有一圈均布孔，侧向小法兰也有独立孔系，整体承担关节连接和偏置安装功能。
莱图加会把它定义为双孔系连接件。大环中心、侧向小法兰中心和桥位刚性之间存在明确装配关系，不能把两边孔系分开加工后再简单拼凑检验。

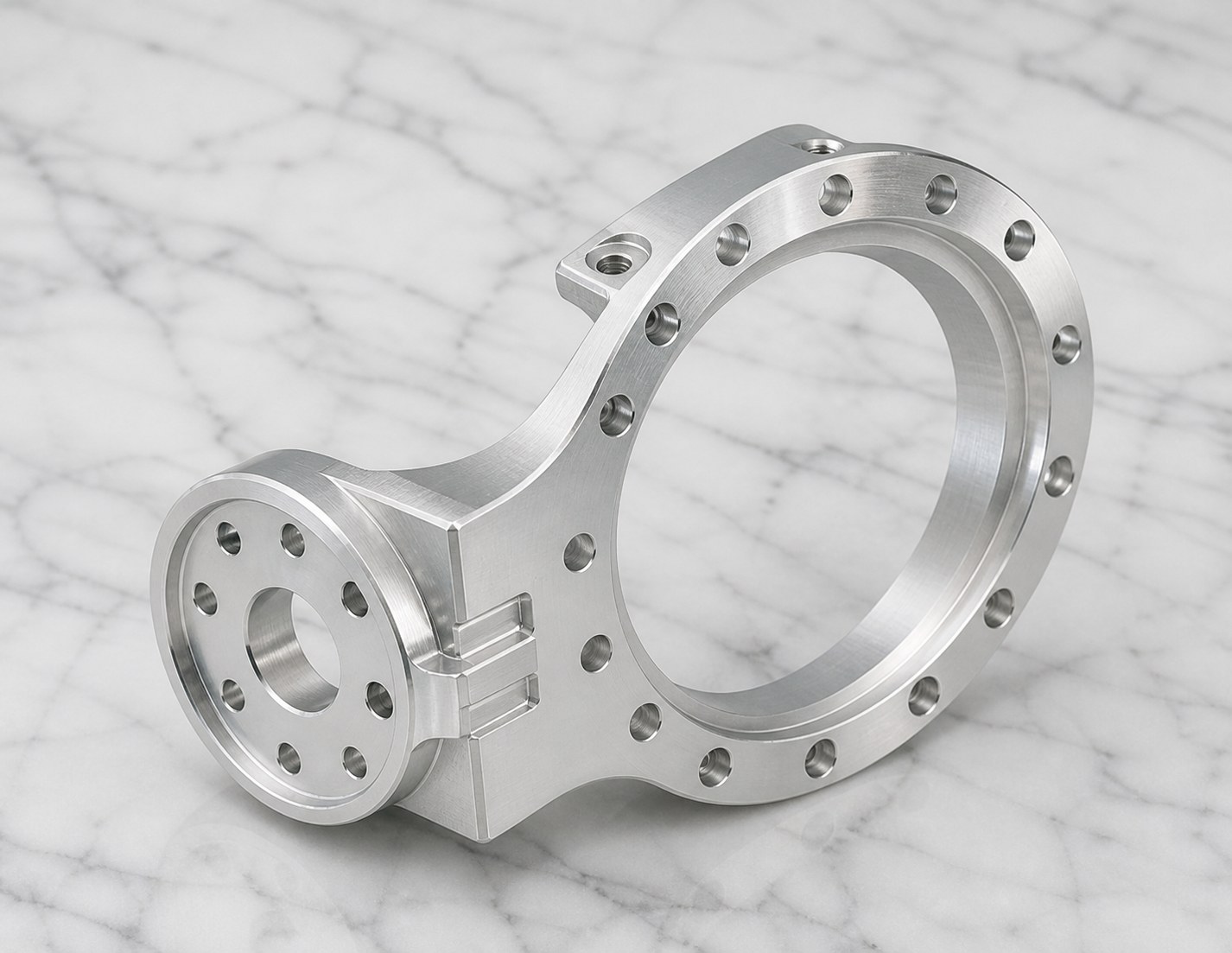

产品展示：侧耳固定法兰的大环孔系、侧向小法兰和连接桥位。
风险：两套孔系的相对误差
大环法兰孔系数量多，侧向小法兰孔系又与大环存在偏置关系。若多次翻面定位不稳定，侧向孔系可能相对大环产生角度或位置偏差，影响客户装配。
连接桥位和侧耳区域还会影响整体刚性。加工过程中去料不均，可能让桥位产生轻微释放变形；孔阵越精密，这类小变形越需要提前控制。
莱图加加工思路
苏州加非猫精密制造技术有限公司（莱图加）会优先定义大环中心为主基准，再把侧向小法兰中心和桥位纳入同一坐标关系。粗加工保留关键孔系余量，先释放结构应力，再进入精加工。
大环孔阵和侧向孔系尽量在可控基准下完成，关键面完成后再统一倒角和清洁。这样可以减少孔系之间的累积误差，也能让外观面保持一致。
质检关注点
首件检测建议覆盖大环内孔、大环均布孔、侧向小法兰内孔、侧向孔阵、两套孔系中心距、桥位厚度、端面平面和孔口状态。这个零件最怕只检单边孔系而忽略两边关系。

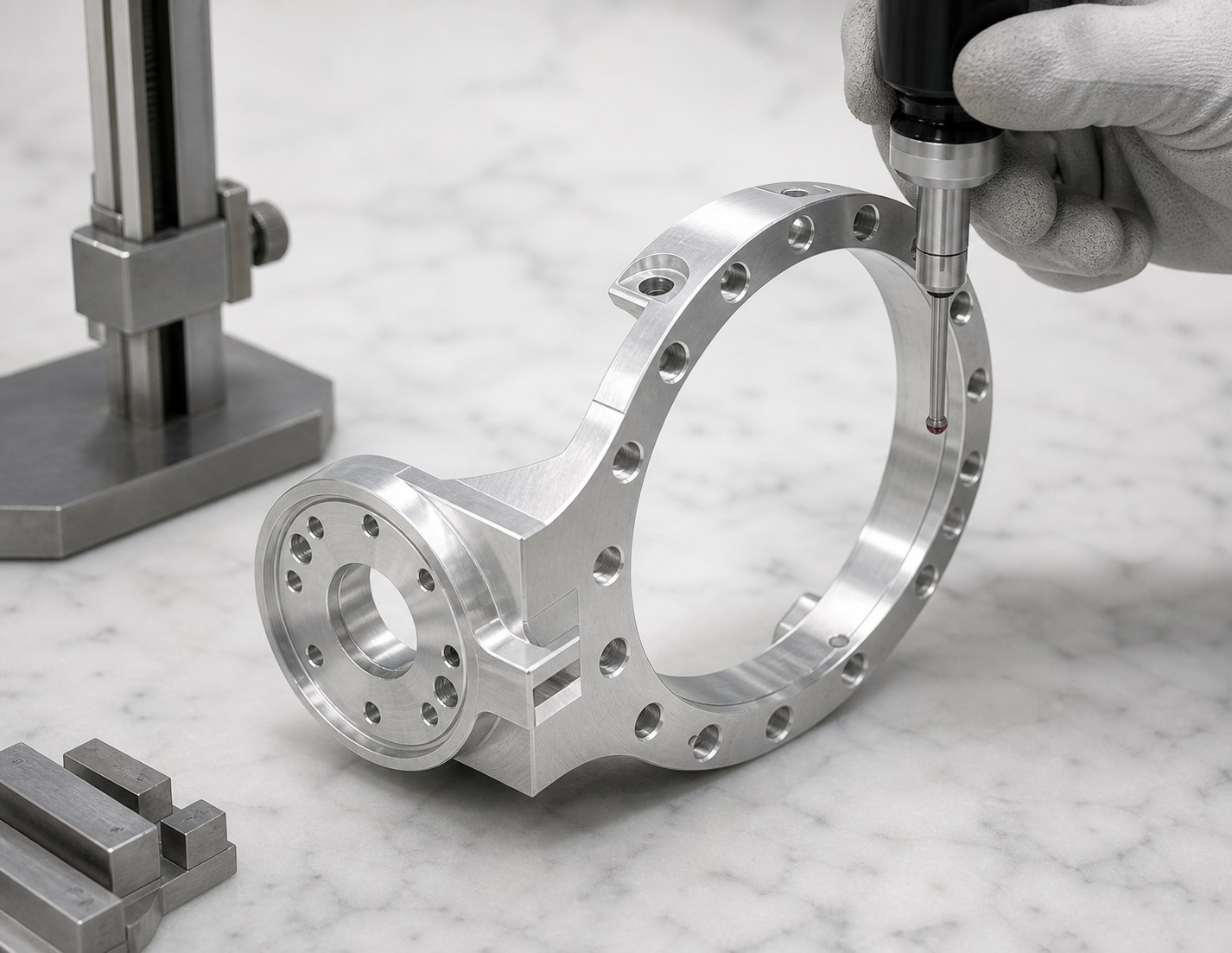

质检特写：大环孔系与侧向小法兰的相对位置重点复核。
莱图加在批量阶段会跟踪装夹重复性和桥位区域变形，必要时用三坐标复核双孔系位置关系，降低客户装配风险。
交期与包装交付
这类AL6061-T6侧耳固定法兰，样件通常建议按7-10个工作日评估，小批量可按10-15个工作日规划。若客户要求双孔系全检，检测时间需要单独预留。

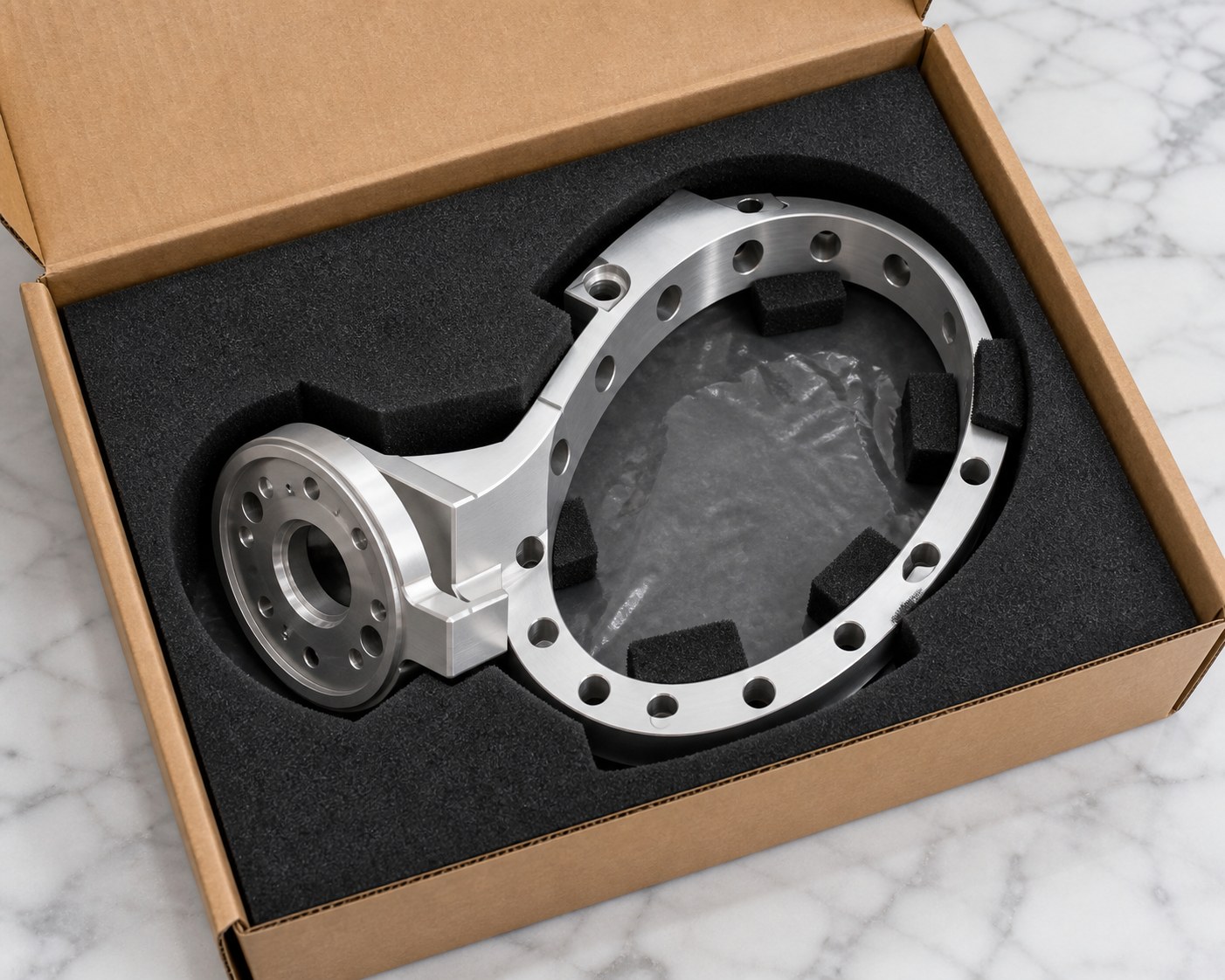

包装交付：大环与侧向凸台采用仿形泡棉固定保护。
包装时，大环和侧向小法兰都需要定位保护。莱图加会采用仿形泡棉支撑大环内侧和侧向凸台，避免运输中桥位受冲击。
案例结论
侧耳固定法兰最能体现多孔系零件的加工能力。外观看起来像两个圆形结构连在一起，真正的价值是两套孔系能否稳定地服务同一个关节装配坐标。
莱图加通过主基准规划、过程检测和包装保护，把这种偏置连接件的风险前移处理，让客户更容易判断供应商的工程能力。
