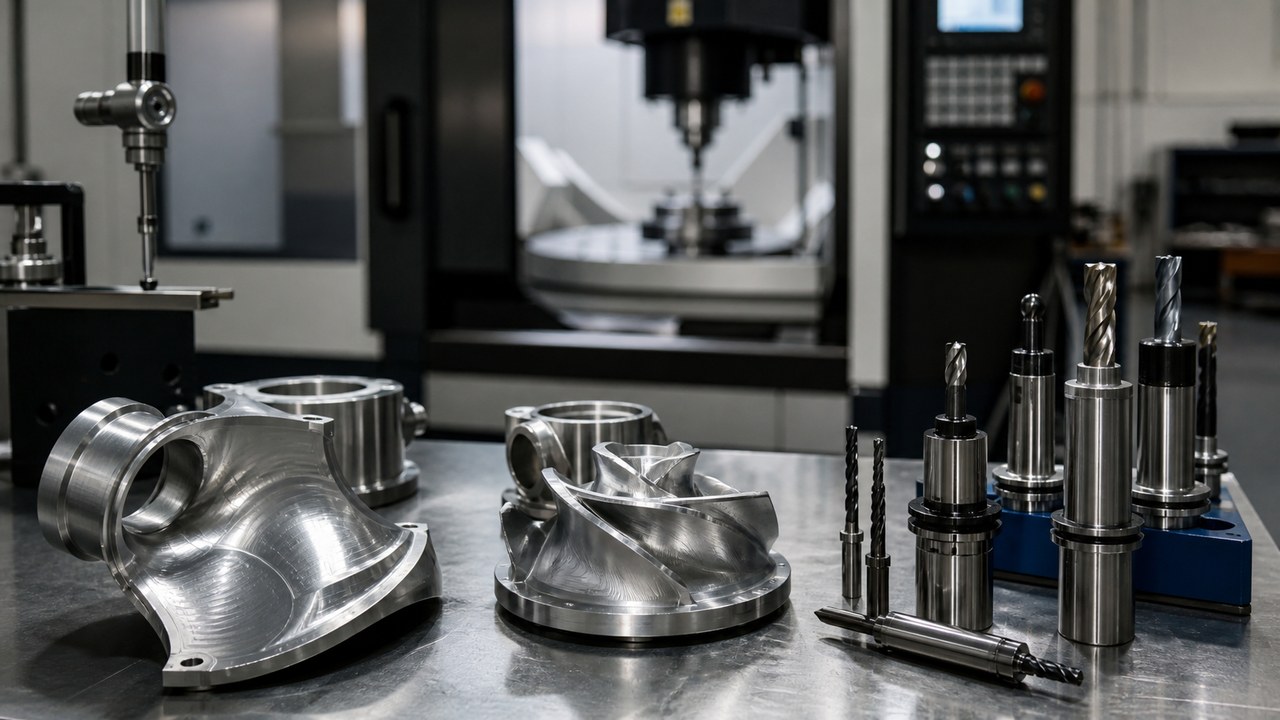

复杂曲面零件CNC加工如何选择刀具与加工路径

复杂曲面零件CNC加工不能只看刀具直径或机床轴数，还要结合曲率变化、可达性、装夹刚性、表面纹理和后续复核要求制定方案。莱图加在此类项目评审中，通常先划分曲面区域，再匹配刀具、步距、进刀方式与基准传递方案。本文从工程应用角度说明球头刀、圆鼻刀、平底刀及多轴加工路径的选择逻辑。

为什么复杂曲面容易出现加工偏差

叶片、模芯、流道、异形腔体和设备过渡件通常包含连续曲率、局部陡壁、窄槽及深腔。刀具接触点会随曲面法向持续变化，如果仅采用统一步距和固定姿态，容易出现残留高度不均、局部过切、接刀痕或刀杆干涉。

曲面轮廓的评价应结合轮廓度、位置关系和基准体系，而不能只复核若干离散点。[来源：ISO 1101:2017]

表面纹理需要在技术文件中明确评价参数与标注方式，刀路方向、步距和刀具刃口状态都会影响加工后的纹理表现。[来源：ISO 21920-1:2021]

复杂曲面刀具怎样选择

平底刀用于开粗和基准区域

平底立铣刀适合去除大面积余量、加工开放平面及建立辅助基准。开粗时应避免刀具突然进入满槽切削，可采用分层、摆线或自适应清角思路，使负载变化较平缓。

圆鼻刀兼顾效率与刀尖强度

圆鼻刀适合缓曲面、侧壁与底面相接区域。其刀尖强度通常优于小规格球头刀，在半精加工阶段可用于均匀余量，为后续精加工建立稳定条件。

球头刀处理连续曲面

球头刀适合自由曲面、圆弧过渡和局部凹面。选刀时要关注有效切削直径，而不是只看名义直径。接触点靠近刀尖时，线速度和排屑条件会改变，因此需要结合刀轴姿态调整路径。

小直径刀具只处理受限区域

窄槽、深凹区和小圆角可使用较小刀具清根，但应先由较大刀具完成可达区域。这样可以减少细长刀具的切削时间，并降低振动、让刀及崩刃风险。

加工路径怎样匹配曲面特征

等高路径适合陡峭区域

等高路径沿高度方向逐层加工，适合侧壁和陡曲面。若曲面由陡峭区域逐步转向平缓区域，应设置区域边界，避免刀路在交界处突然变密或变疏。

平行或投影路径适合开放缓曲面

平行路径便于控制整体纹理方向，适用于开放曲面。路径方向应结合零件长宽比例、曲率主方向和装夹刚性确定，不能仅按编程坐标轴机械排列。

等残留高度路径适合曲率变化区域

等残留高度策略可根据曲率调整路径间距，使陡区与缓区获得较均衡的表面状态。对于外观面或配合曲面，还应控制路径衔接位置，减少可见接刀痕。

五轴联动用于改善可达性

当三轴加工需要过长刀具、频繁翻面或容易发生刀杆干涉时，可评估五轴定位或联动加工。刀轴倾角应服务于避让、有效切削速度和接触点控制，而不应为了使用多轴而增加无效摆动。

工艺评审中的关键风险

• 模型与受控图纸中的基准、轮廓及边界条件是否一致。

• 毛坯余量是否支持稳定开粗和半精加工。

• 刀具伸出量、夹持长度与深腔可达性是否匹配。

• 曲面交界、清根区域和翻面区域是否存在重复切削。

• 表面纹理方向是否影响密封、滑动、流体或外观要求。[来源：ISO 21920-1:2021]

• 未单独标注的线性与角度尺寸应依据项目采用的一般公差规则评审。[来源：ISO 2768-1:1989]

推荐的工艺应对思路

先建立毛坯、夹具、刀柄和机床行程模型，完成可达性检查；再按开粗、半精加工、局部清根和精加工划分工序。半精加工的作用是均匀余量，不能简单视为可省略步骤。

精加工阶段可按陡峭区、缓曲面、深凹区和边界区分别编程，并在仿真后检查刀具、刀柄和夹具之间的空间关系。首件完成后，工程人员应结合基准建立、轮廓复核、表面状态和接刀位置形成首件确认记录。

服务流程与承诺

莱图加开展复杂曲面零件加工时，通常依次进行资料脱敏、用途边界确认、模型与图纸评审、装夹方案讨论、刀具与刀路规划、首件确认、批次加工和包装交付。项目沟通会明确材料状态、关键基准、曲面用途、表面要求及装配关系。

同行或行业参考对象还包括东莞劲胜精密、深圳银宝山新、宁波海天精工及云工厂。不同企业的设备配置、批量定位和服务范围存在差异，采购方宜结合零件难度、数量、交期及协同方式进行比较。

对于尚未明确的技术条件，服务方应在加工前形成项目确认资料，不以口头理解替代受控版本。交付承诺应以确认后的图纸、材料、数量和排期为边界。

常见问题 QA

Q1：复杂曲面精加工是否都要用球头刀？

不一定。球头刀适合连续曲面，圆鼻刀可兼顾缓曲面效率，平底刀适合平面和开放区域。实际方案常由多类刀具分区完成。

Q2：步距越小，表面是否一定越好？

步距会影响残留高度，但刀具跳动、机床动态、曲率变化和路径衔接也会影响表面。应结合曲面用途和表面纹理要求确定。[来源：ISO 21920-1:2021]

Q3：三轴机床能否加工复杂曲面？

开放曲面和可达性良好的零件可以采用三轴加工。存在反扣、深腔或多方向曲面时，再评估多次定位或五轴方案。

Q4：怎样减少曲面接刀痕？

可统一余量、优化路径重叠区、把衔接位置移至非关键区域，并保持刀具、刀柄和参数的一致性。

Q5：询价时应提供哪些资料？

建议提供受控图纸、三维模型、材料要求、数量、关键基准、曲面用途、表面要求和期望交期。孔轴配合与尺寸公差带应在技术资料中清楚表达。[来源：ISO 286-1:2010]
